Comsol-110kV悬浮式绝缘子电场计算

110kV悬浮式绝缘子通常指110kV悬式绝缘子，即安装在高压输电线路杆塔横担下方、通过绝缘子串悬挂导线并实现导线与杆塔电气隔离的绝缘装置。

文｜电子F430

编辑｜小苏

图｜软件提供

110kV悬浮式绝缘子简介

悬式绝缘子一般由绝缘件和金属附件组成。绝缘件常用瓷、钢化玻璃或复合硅橡胶；金属附件包括钢脚、铁帽、连接金具等。

110kV线路通常采用多片盘形悬式绝缘子串联，或采用棒形悬式复合绝缘子整串使用。盘形悬式单片高度约146mm，110kV线路常配置约7~8片，具体片数需根据污秽等级、海拔、绝缘子型号和运行条件确定。

110kV悬式绝缘子主要应用在架空输电线路和变电站中，用来悬挂导线、承受机械拉力，并把带电导线与杆塔、大地可靠隔离。在海拔1000m以下清洁地区，110kV线路悬垂串通常配置7片盘形悬式绝缘子，耐张串一般在此基础上增加1片左右；若处于重污秽区、高海拔区、重冰区或杆塔较高，则需要增加片数或改用高强度、耐污型、复合绝缘子。

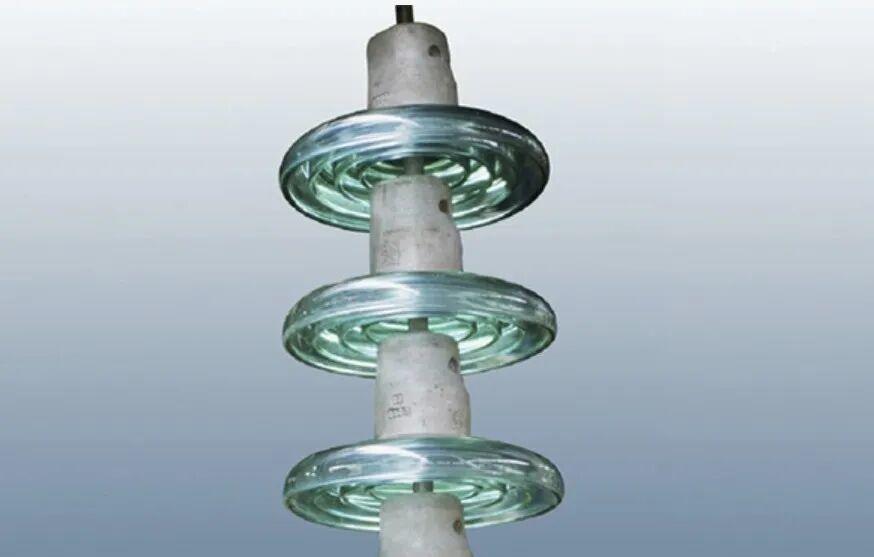

图1. 悬浮绝缘子图片

物理场建模

搭建了110kV悬浮式绝缘子三维几何模型，使用Comsol软件对110kV绝缘子模型进行电场模拟计算。同时假设绝缘子串在所加电压下无电晕产生，绝缘子清洁干燥，空气湿度低，沿面泄漏电流和空间电流可忽略，绝缘子金属帽上的电荷保持不变。忽略相间影响，仅考虑单相绝缘子电场和电压分布受导线、杆塔的影响。根据绝缘子串模型尺寸和对称性，对绝缘串部分建立模型，建模流程如下图所示。

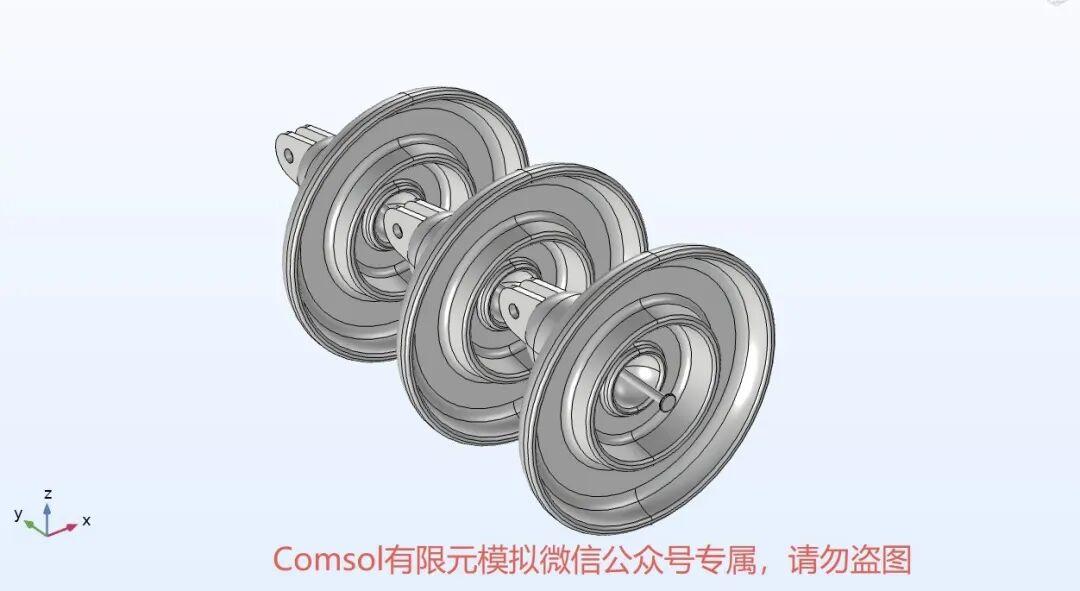

图2. 几何模型

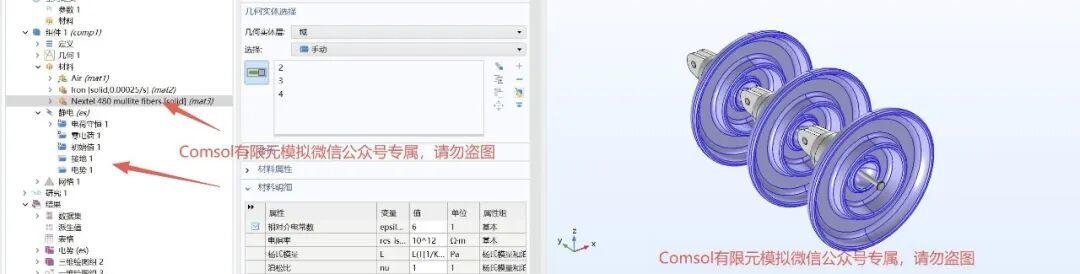

图3. 物理场参数和计算条件

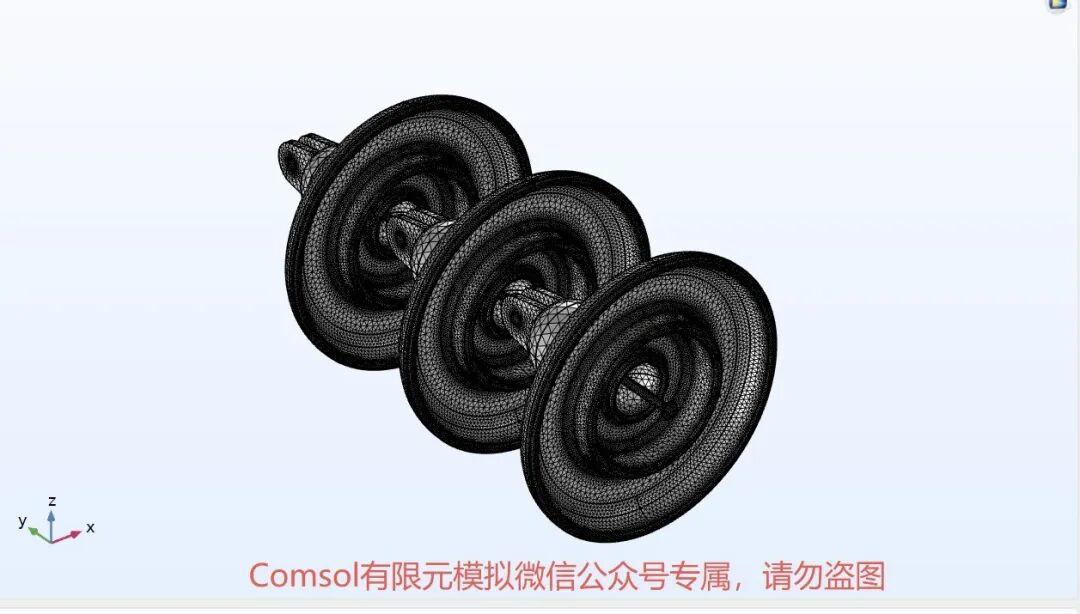

图4. 网格分布

结果展示

通过计算，得到110kV绝缘子电压和电场分布如下所示。

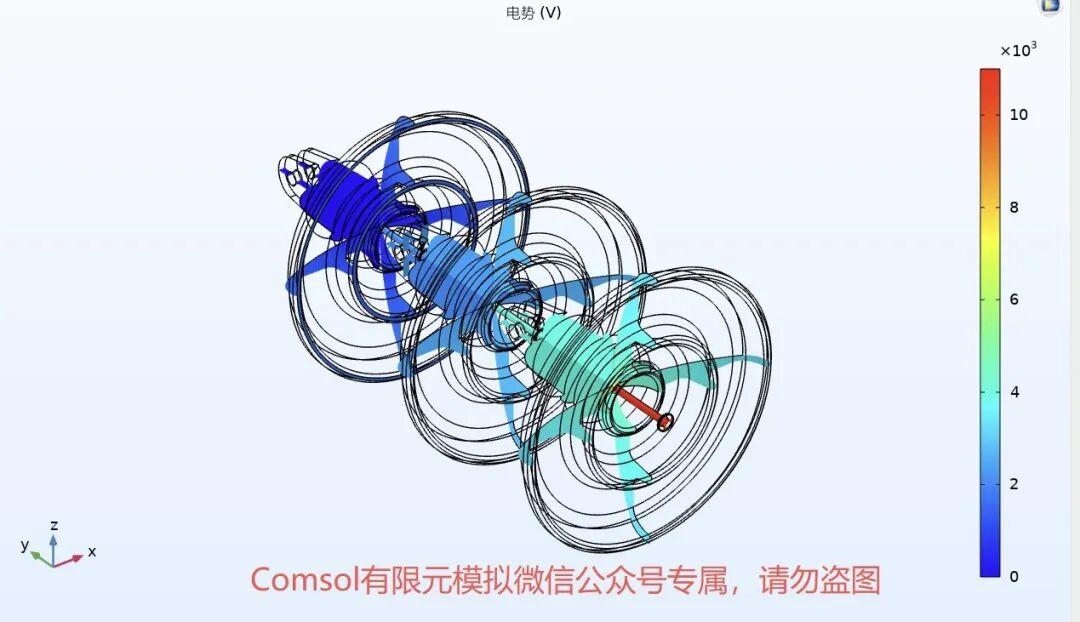

图5. 电势分布

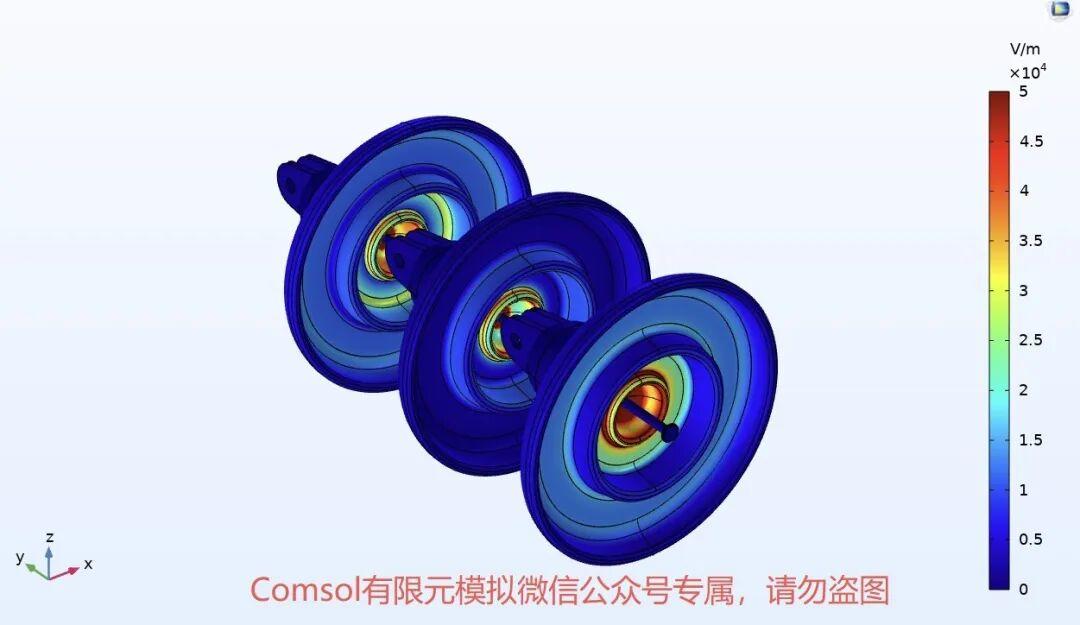

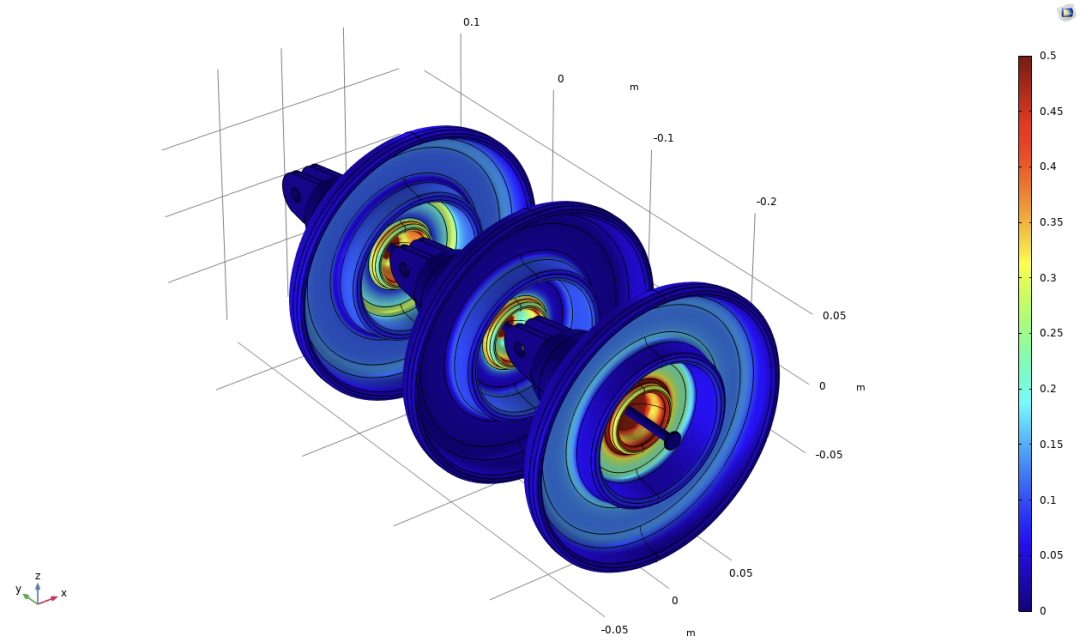

图6. 电场分布

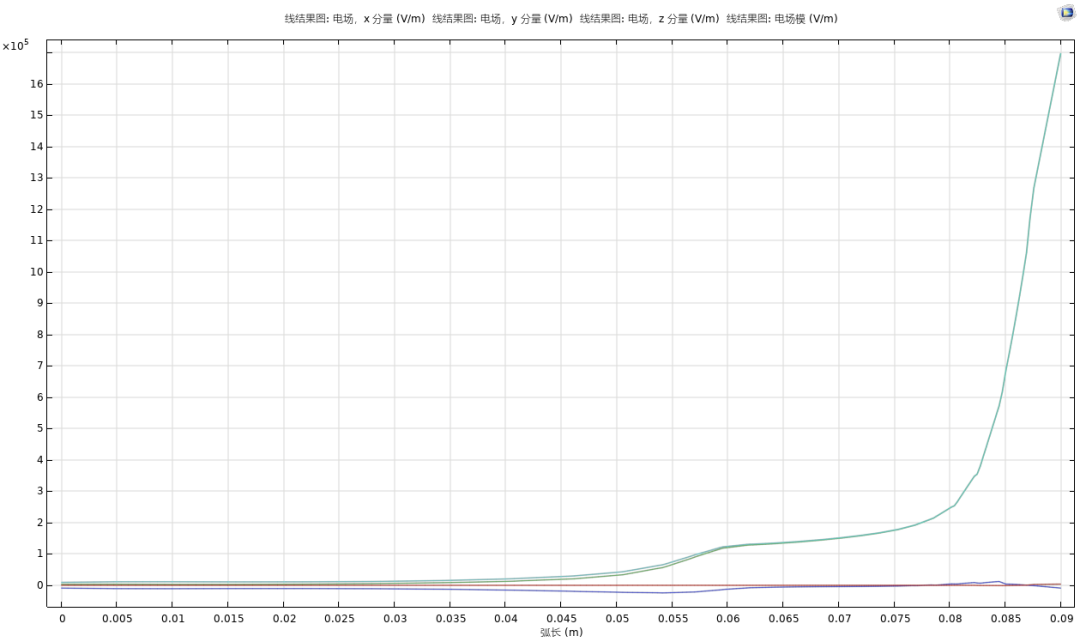

图7. 电场xyz分量曲线

来源：Comsol有限元模拟

Comsol小技巧| 25-Comsol如何提高稳态计算模型的收敛性

稳态计算是基于有限元方法（Finite Element Method）对不含时间导数项的偏微分方程系统进行空间离散与数值求解的计算范式。其核心思想在于：当物理系统达到动态平衡状态时，控制方程中的时间相关项趋于零，系统响应仅由空间坐标决定，从而将瞬态演化问题简化为静态边值问题。 1、检查物理场模型（1）必须严格检查并完善边界条件与约束，确保模型不存在刚体位移或欠约束情况，必要时添加参考点位以消除数值奇异性。（2）全面验证材料属性与物理参数的合理性，避免输入负值、零值或相互矛盾的参数（如泊松比设为0.5），防止出现奇异矩阵报错。（3）优化网格质量，特别是在梯度变化剧烈或几何奇异（如尖角）的区域进行局部加密，并确保最小单元质量大于0.1，避免因单元扭曲引发数值不稳定。（4）合理设置初始条件，对于复杂模型可先通过纯物理场或简化模型求得稳态解，再将其作为全耦合模型的初始值，避免初始突变导致的发散。（5）采用载荷或非线性渐进加载策略，利用参数化扫描将突变载荷或强非线性项分步、平滑地施加到模型中，引导求解器平稳过渡到目标状态。2、收敛性提高方法（1）针对强非线性或多物理场耦合问题，将默认的全耦合求解器切换为分离式求解器，按物理场顺序依次迭代求解，以显著提升数值稳定性并降低内存消耗。（2）放宽求解器的收敛容差要求，将相对容差从默认的1e-6适当调大（如0.01~0.1），或根据物理量级设置合理的绝对容差，先保证求解能够推进再逐步收紧精度。（3）增加牛顿迭代的最大次数上限，将默认的25次提高至50~100次，给予求解器更多的迭代空间来寻找收敛路径。（4）启用并调整非线性阻尼机制，开启自动阻尼或手动调低阻尼系数，有效抑制牛顿迭代过程中的剧烈震荡，防止重复误差测试失败。（5）善用诊断工具与降维验证法，通过监控残差曲线和误差分布精准锁定发散区域，若仍无法收敛，可尝试将三维模型简化为二维或二维轴对称模型进行排查，逐步增加模型复杂度以定位问题根源。图片：来源软件截图编辑：电子F430初审：赵佳乐复审：小苏终审：小苏来源：Comsol有限元模拟
