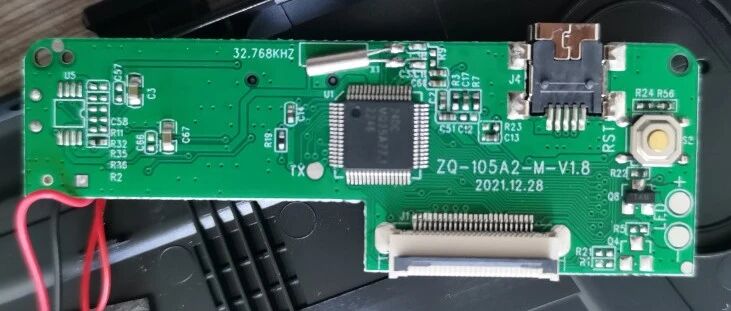

大家好，我是王工。都说4s店赠送的行车记录仪质量差，不被看好。很多用户提完新车后，都会自己重新买一个质量稍微好点的，然后就把4s店赠送的放在家里吃灰。包括我也是，这个行车记录仪放在家里差不多一年了，今天咱们把它拆开，看看它的质量到底怎么样。先不说其它，首先讲一下令人值得称赞的一点，那就是整个拆解过程完全没有一颗螺丝，而且整个产品固定的很好。凡是做硬件的都知道，结构一直是咱们吐槽的对象，要么不好装，要么不好拆，要么螺丝密密麻麻（螺丝不要钱），真想给公司结构同事说，让他们好好学学！首先看正面是一块玻璃，只有靠近左边方框位置是透明的，方框内是一块TFT液晶显示屏。再看背面，左边位置是一个可转动的摄像头，整体的厚度是比较薄的。可旋转的摄像头然后准备拆解。通过正反面照片可以明显看到，正面全是玻璃，背面也没有看到螺丝，开始以为背面标签纸下面有螺丝，结果误判了。后面想想难道是卡扣式设计？如下图，玻璃正面左边上下各有一个卡扣，另一边也有两个，共有四个。用塑料的拆机片一点点的从卡扣处撬开，可以把前玻璃面板取下。玻璃拆开前，需要把TF卡取下。下图是配套的32GB TF卡，行车记录仪是用于监控和记录行车过程中的视频和音频，为了确保流畅的录像和保存，这种TF卡一般读取速度为100MB/s，写入速度为40MB/s，这种速度可以满足4K行车记录仪的需求。但此卡读取20MB/s，写入16MB/s，而且淘 宝现在都搜不到了，这种存储卡基本都被闪迪和金士顿包揽了。价格预估10元左右吧。取下面板后，电路板就显露出来了。里面只有两块板子，一块主板，一块按键板，板子之间都是通过FPC排线连接。这两块板子都是靠内部的塑胶卡扣固定的，也没有用到一颗螺丝。这是一个大概3.2寸的TFT 显示屏，淘 宝搜了一下，10元左右应该可以买到。再来看看主板，主芯片型号是MQ35A77.1，这颗芯片，在网上我没有查到相关资料或者价格。旁边躺着的是一个32.768kHz的插件晶振，用于提供实时时钟。右边是一个USB接口，外部接上后可以给内部芯片供电，同时也可以给内部一个小锂电池包充电。这是小锂电池包，当外部断电后，由内部锂电池包供电，从而保证在车辆停放期间，能够依靠内置电池的电量帮助车辆录制车辆外界的交通情况。电池包是通过背面双面胶固定的。板子的背面有一个很大的TF卡槽，卡槽左边有一个圆圆的，第一眼看去以为是电池，再仔细一看上面还有6个小点，旁边丝印写着MIC，应该是麦克风，可用于记录外界的声音。这个按键板就很简单了，有5个按键，跟我们一般的显示器差不多，功能主要有：开关机、确认、菜单、上、下等。这个板子就算2元吧。整个拆解下来，不难看出成本主要在主板，结构件，屏和TF卡。整个配置都不是很高，勉强能用，果然一分钱一分货，估计也就值几十块钱吧。我看网上卖几百几千的都，有机会给大家拆个贵点的，看看差别到底在哪里。来源：硬件笔记本
