SOLIDWORKS Electrical VS 传统电气设计，差距到底有多大？

      现在大多数非标、自动化、农机、装备制造企业：

      机械设计早已三维化，建模、装配、仿真；但电气设计还停留在传统 2D CAD 手绘时代。

      两套系统、两套数据、两套图纸，机电完全脱节。改一次机械结构，电气图纸手动全部复核；线束长度全靠经验估算，下料多浪费、少了返工；BOM 清单、端子表、线号全部手动录入，错一个、全串错；外协接线、现场装配经常出现：图纸没问题、实物装不上、线路对不上。

      今天这期我们用真实落地场景，把 传统 CAD 电气设计对比SW Electrical 电气模块 做完整、客观对比，让企业看清差距、明确升级价值。

• 传统模式致命短板：一处改动、全盘手动



      需要手动改原理图、手动改线号、手动改端子、手动改 BOM、手动改布线说明。一套复杂设备改一次，动辄大半天甚至一整天，还容易出现隐性错误。

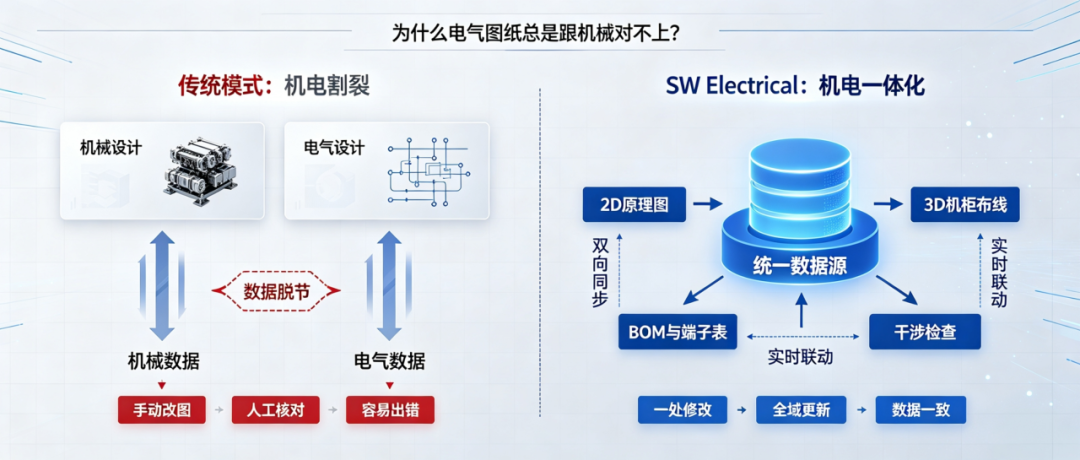

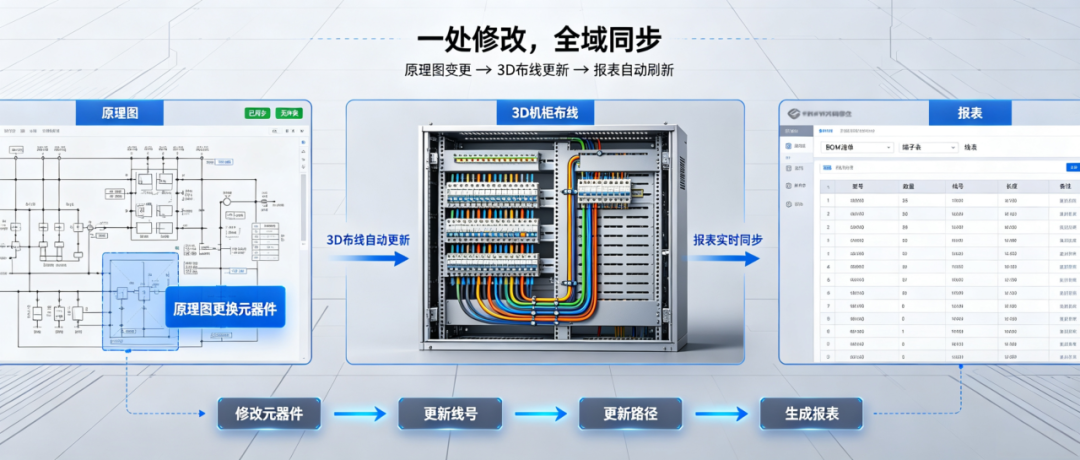

      原理图更换元器件，3D 模型、线号、端子、BOM、线材清单全部自动联动更新。没有手动二次录入、没有人工复核误差，改图效率提升数倍，图纸准确率接近 100%。

很多企业认为 “电气能用 CAD 画就行”，实际上隐性成本极高：

✅节省人工成本：告别重复 制表、重复编号、重复核对，减少大量无效加班

✅ 降低物料浪费：线缆精准算长，杜绝长期估算带来的材料浪费与返工

✅杜绝现场事故：机电一体化提前查干涉，避免装机后拆线、重布线

✅团队标准化：统一图库、统一规则、统一报表，新人上手快、交接零断层

✅提升交付档次：三维电气布线 + 成套标准化报表，客户认可度大幅提升
