电容加个支架，居然能减小啸叫，你知道原理吗？

首先要搞清楚MLCC为什么会啸叫？

1. 逆压电效应：MLCC的陶瓷材料加交变电压后，会发生纳米级伸缩形变；
2. PCB共振放大：电容通过焊点刚性贴在PCB上，形变振动传递给PCB，若频率在人耳可听范围（20Hz-20kHz），PCB会放大振动，形成啸叫。

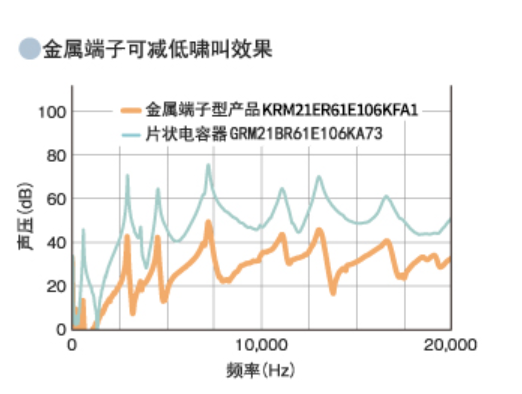

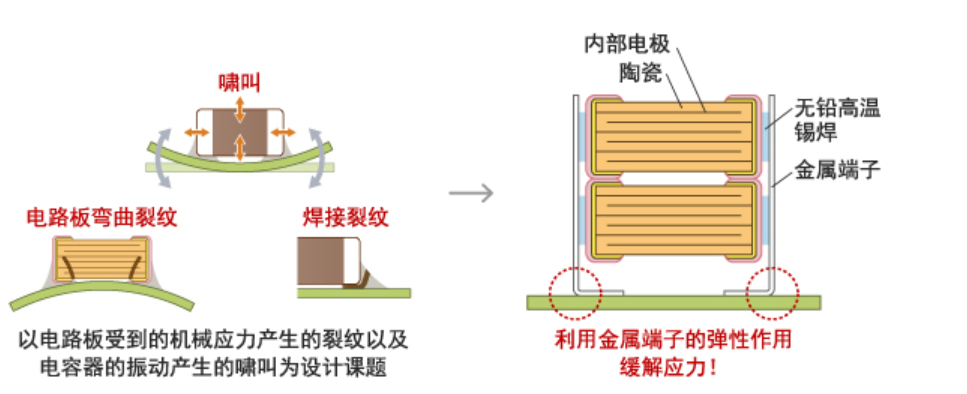

那么加支架，为啥能降低啸叫？

1.  缓冲振动能量

2.  物理隔离减振

3.  避开人耳敏感区

常见电容支架类型

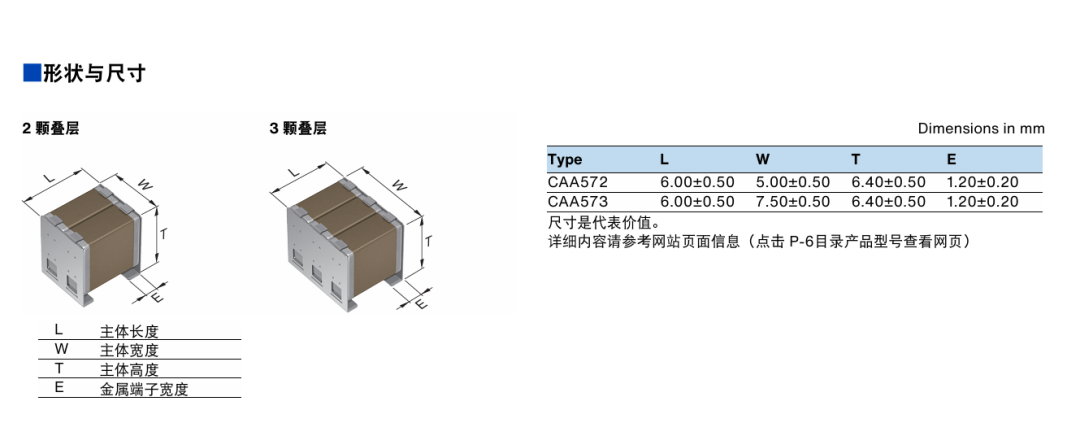

1.  金属支架：横向/纵向款，架空效果好，减振强，适合工业设备、电源板，如TDK CA系列、村田KRM系列；

2.  底部垫高支架：结构简单，成本低，适合空间紧张的DIY设备。

注意：这些情况加支架没用

1. 电容本身老化、漏电或选型错误，啸叫是故障导致，需直接更换；
2. 啸叫来自电容、电感等其他元件，需先排查源头。
