能元科技21700电池拆解信息

51分钟前浏览0

文献信息

标题:Exploring trends in battery manufacturing: Comparative teardown and characterisation of high-performance cells


作者:Hamish T. Reid, Thomas Dore, Gaurav Singh, Yuhan Liu, Huw C.W. Parks, Charlie Kirchner-Burles, Francesco Iacoviello, Thomas S. Miller, Rhodri Jervis, James B. Robinson


发表:Future Batteries 9 (2026) 100150


本文对同一厂商能元科技的两代21700电池P45B(2023年发布)和P50B(2024年发布)进行了系统拆解和多尺度表征的详细对比。研究方法包括:非破坏性X射线CT、拆解分析、SEM/EDX、微CT、电化学测试(HPC、EIS、倍率测试、循环测试)。结果发现:P50B加重了电极压实,正极孔隙率从45%降至37%,迂曲度从1.48增至2.25,增加了卷绕层数(36→39),加厚了极耳(正极110→130μm,负极85→115μm),具有更高的能量密度。但是,电化学结果显示,P50B在高SOC和低SOC区间阻抗更高,10C倍率下容量保持率从P45B的99%降至97.5%。尽管P50B有更高的硅含量,但其库仑效率反而略好,可能是电解液配方优化的结果。

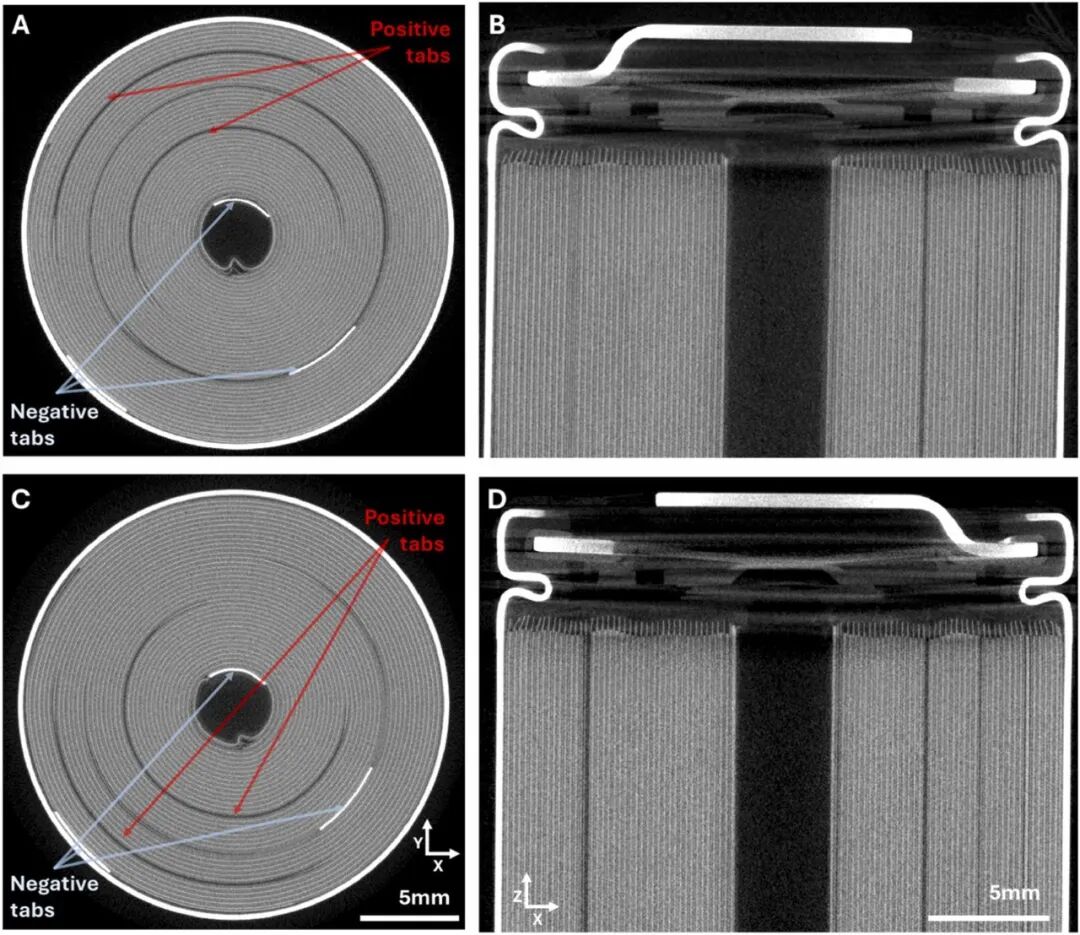

电芯CT扫描结果显示:P45B和P50B两代21700电芯均采用两个位于卷芯中部正极极耳、三个负极极耳分布在内/中/外侧,中心孔直径约3.5 mm,壳体厚度约0.25 mm;但P50B的卷绕层数更多(39层,P45B为36层),且中心处的卷芯屈曲更严重,说明更紧密的卷绕在提升容量的同时也增加了内部机械应变。


图1 电芯CT扫描图

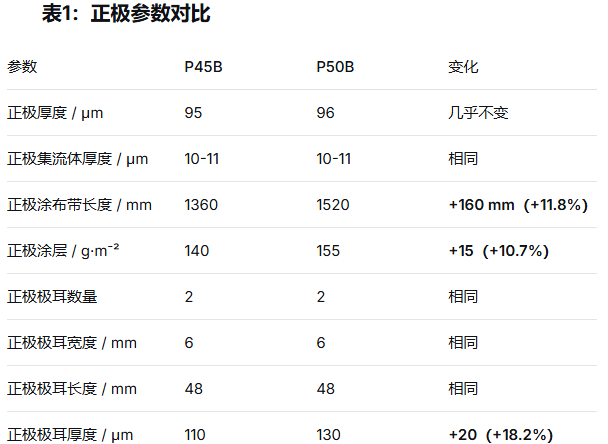

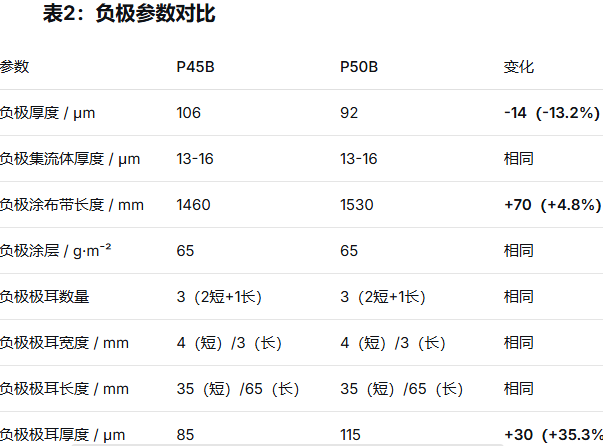

表1和表2是拆解P45B和P50B两代21700电芯后,对正负极极片参数逐项测量的结果。正极面密度提高了约11%,单位面积上更多活性材料,但是电极厚度几乎不变,压实密度增加。结合极片长度增加160mm,正极活性物质总量显著提升。这是电池容量提升的主要原因。



负极涂布面密度不变,但是减薄14μm,使卷绕增加了更多的层数(36→39层)。后续EDX显示硅含量增加了,保证N/P比安全裕量。




图2  P45B和P50B两代电芯正负极的微观形貌。

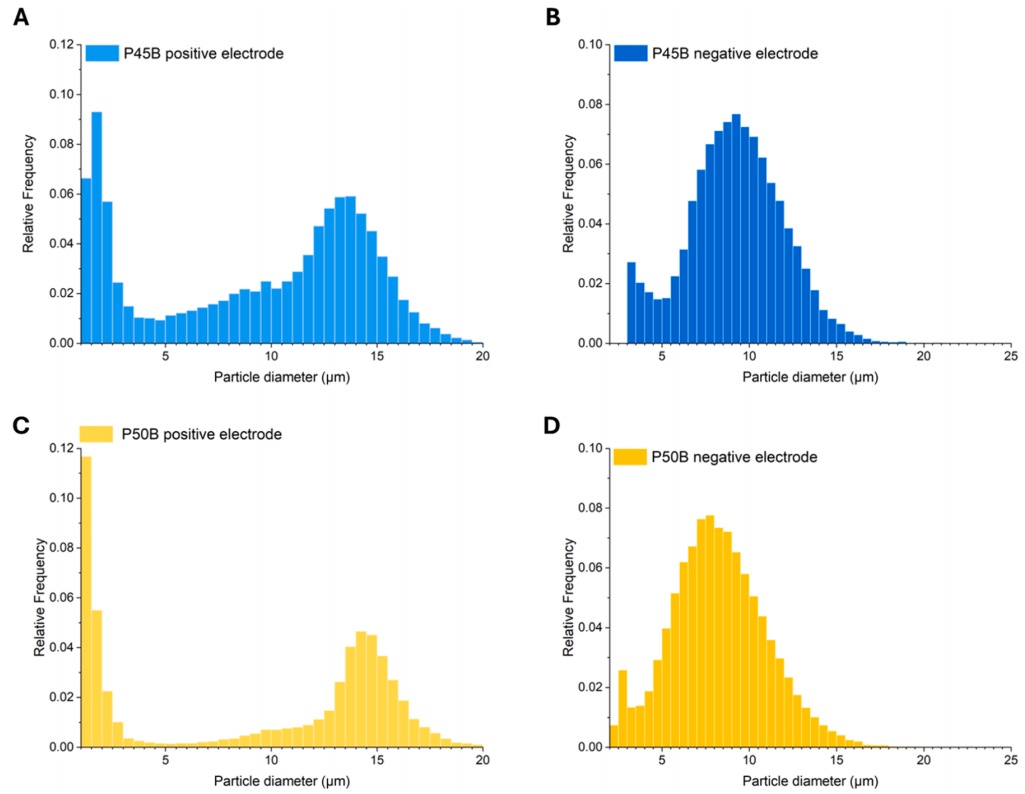

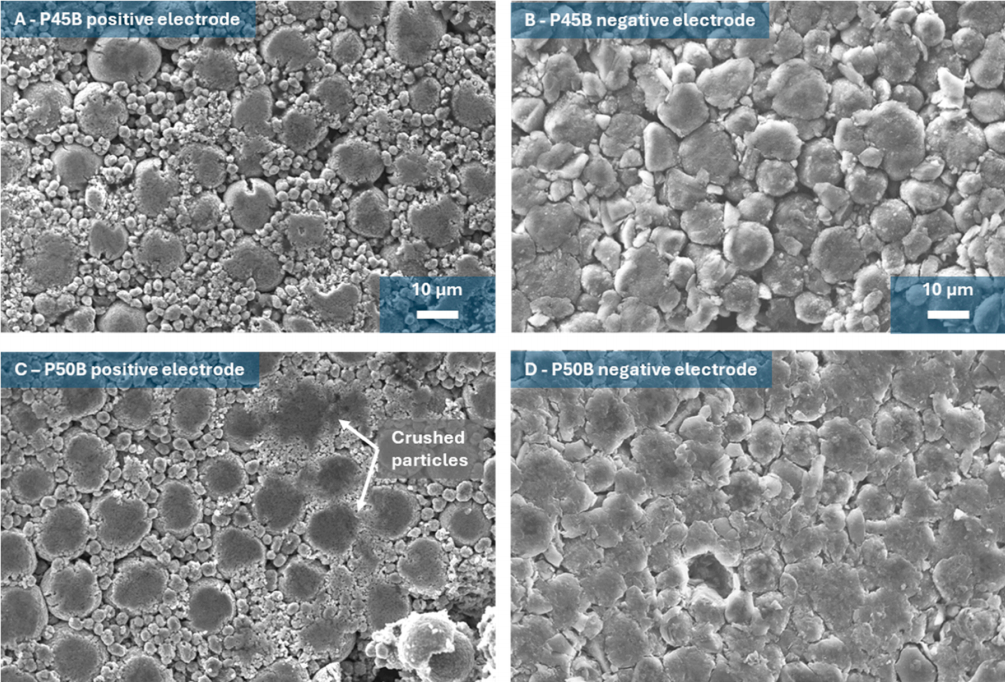

图2分别展示了P45B和P50B两代电芯正负极的微观形貌。


P45B正极材料呈现明显的双峰颗粒分布——较大的二次颗粒(约13-15μm)之间,填充着大量较小的颗粒(约1μm)。大颗粒形状较为圆润,表面相对光滑,没有明显的破碎痕迹。小颗粒均匀地分布在大颗粒之间的空隙中,起到填充作用。颗粒之间的孔隙结构较为清晰,颗粒堆积相对松散。


P45B负极颗粒(石墨/硅复合)尺寸分布较为均匀,颗粒直径集中在7-9μm左右。颗粒形状呈现不规则的片状或块状,表面有一定粗糙度。颗粒之间的孔隙较为明显,没有明显的压实变形痕迹。


与P45B正极类似,P50B也是双峰分布,但压实程度明显更高。大颗粒明显扁平化。颗粒破碎现象明显,可以看到部分大颗粒已经碎裂成更小的碎片,暴露出新鲜表面。颗粒之间的接触更加紧密,孔隙明显减少,电极表面更加致密。在电极与集流体界面处,可以看到颗粒被压入铝箔的痕迹。


P50B负极颗粒尺寸分布基本一致,但压实程度也更高。靠近表面的颗粒明显扁平化、变形,形状更加不规则。颗粒之间的接触更加紧密,孔隙率降低。整体结构比P45B负极更加致密,表面更加平整。

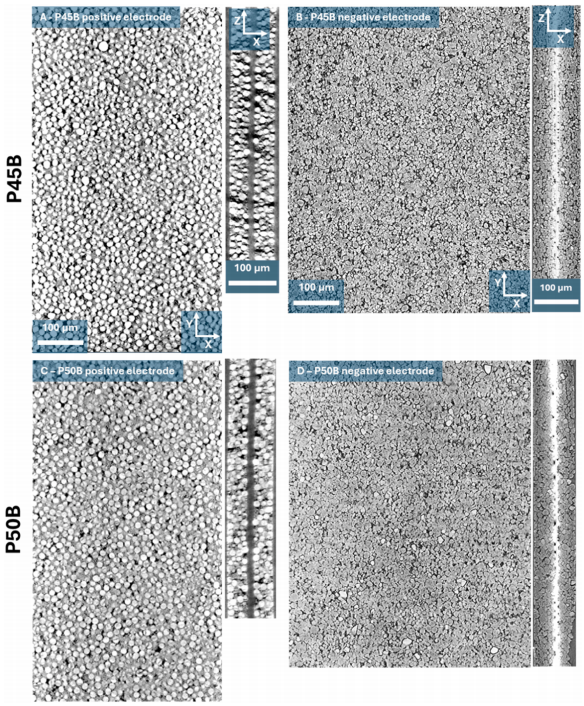

图3  P45B和P50B两代电芯正负极的微米CT形貌和统计的颗粒尺寸分布


微米CT三维成像也显示,P50B正负极都经历了更高的压实处理——正极颗粒明显扁平化甚至破碎、部分被压入铝箔,负极颗粒变形且涂层减薄,孔隙率降低。这种高压实的工艺策略,让P50B在同样尺寸的电芯中填充了更多活性材料,但也导致正极迂曲度大幅增加(1.48→2.25)。

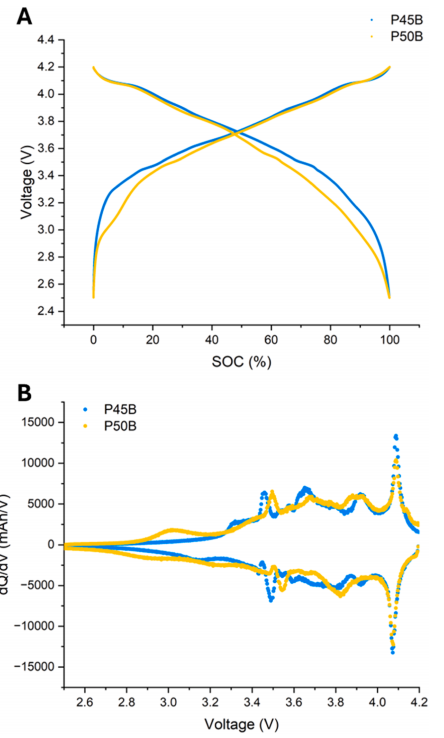

图4  电压-SOC曲线和微分容量曲线


图4通过电压-SOC曲线(6A)和微分容量曲线(6B)对比了P45B与P50B的电化学行为,图中显示两者在高SOC区间(50–100%)充放电曲线几乎重合;但在低SOC区间(0–50%)出现明显差异,P50B在低电压区贡献了额外容量,并在约3.05 V处出现一个P45B没有的微分容量峰,这是由于P50B负极中更高的硅含量;此外,两者在约3.5 V处均有特征峰,但P50B的峰在充放电时均向高电压方向偏移,且偏移基本对称,可能是正极配方中镍含量不同。

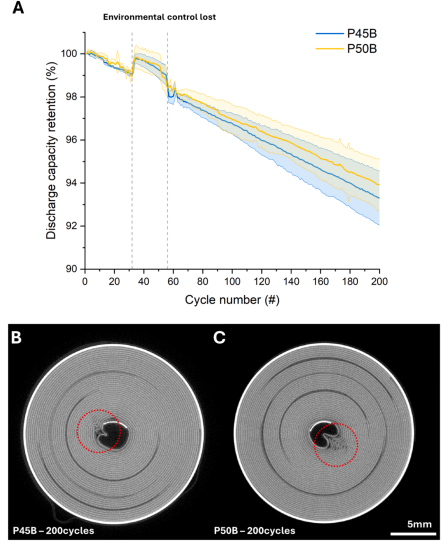

图5  3C充放电循环200圈和循环后卷芯的X射线CT切片


图5通过3C充放电循环200圈的容量保持率曲线和循环后卷芯的X射线CT切片,对比了两代电芯的循环稳定性:图5A显示P50B的容量保持率略高于P45B(200圈后93.7% vs 93.1%),但P50B的初始容量相对其额定值起点更低(98.2% vs 99.2%);图5B和5C的CT切片则显示,尽管P50B容量衰减未明显加速,但其卷芯中心屈曲更严重,影响了7层卷绕(P45B仅3-4层),并伴有电极分层,说明更紧密卷绕带来的机械损伤在长期循环中可能更严重。


图6  倍率放电测试的容量和温升

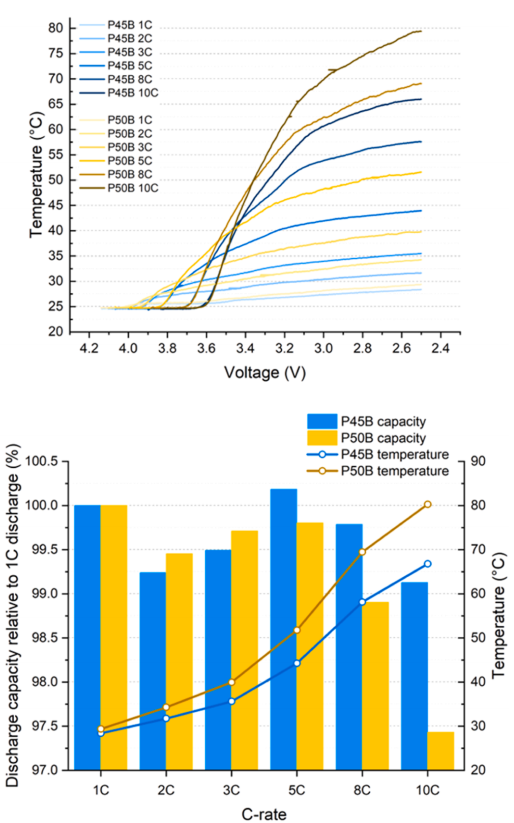

图6为温度-电压曲线和容量与温度随倍率变化的综合图。结果显示两电池在2–8C均能保持约98.5%的相对容量,5C下P45B容量甚至略高于1C(可能因温升改善了反应动力学),但10C时P45B仍保持99%以上容量而P50B降至约97.5%;同时P50B在所有倍率下的表面温度均高于P45B且差距随倍率增大,10C时P50B达到80°C安全上限而P45B仅66.7°C,说明P50B因阻抗更高、迂曲度更大及卷绕更密导致散热更差。


总之,在不改变化学体系和电芯尺寸的前提下,通过加厚极耳、增加卷绕层数、提高压实、提高硅含量等手段提升电池性能,但这些改动也带来了迂曲度增加、高倍率性能下降和卷芯屈曲加剧等副作用。


来源:锂想生活
ACTHPC化学材料储能多尺度
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-10-20
最近编辑:51分钟前
堃博士
博士 签名征集中
获赞 138粉丝 222文章 454课程 0
点赞
收藏
作者推荐

三维颗粒随机堆积几何生成工具,可用于电池有限元模拟

下面这个图是COMSOL官网上的锂离子电池异构模型的案例,图中动画形式展示了包含三维颗粒的电极微观结构中,固体活性颗粒的锂浓度,电解液中锂通量和浓度的实时演变过程。动画演示了固体颗粒的锂浓度随着充放电过程实时变化,颜色由浅到深代表锂嵌入的程度。电解液的锂离子通量和浓度分布演变,能看出离子在孔隙中传输的路径和快慢。锂离子电池有限元模拟中最经典和常用的就是P2D模型。这个模型通常假设电极是均质的,忽略了电极内部结构的复杂性,如体积分数、比表面积和有效传递属性等平均属性被用来描述多孔结构。我自己最开始做模拟主要就是从经典P2D模型开始的,后面慢慢扩展到二维模型。二维模型很难复现颗粒之间的孔隙三维空间的联通状态。三维几何模型则详细描述了孔隙电解质和电极颗粒的实际形状,提供了精细的几何结构。但是,这种三维精细结构的几何模型构建难度比较大。通常采用随机生成的方法,本文分享一个三维颗粒随机堆积几何生成网页工具,该工具生成的球体颗粒可以输出几何坐标,用于COMSOL电池有限元模拟。该网页工具界面如下图所示:该几何模型底面是XY平面,高度Z表示电极厚度方向。在一个长方体区域内填充一定体积分数的球体颗粒,球体表示活性材料颗粒,球体之外的区域表示多孔碳胶相。左侧输入栏可以分别输入长方体的起点xyz坐标,区域的宽度、深度和高度。输入参数还包括球形颗粒的半径范围,粒径高斯分布的均值半径和标准差。颗粒的目标体积分数、颗粒之间的重叠比例、以及可以设定颗粒是否可以超出边界或者距离边界的保护层距离。颗粒生成循环过程中会生成一个“候选颗粒”,包括其半径和位置。确保生成的半径落在设定的 [R_MIN, R_MAX] 区间内,同时统计分布上趋近于设定的均值与标准差。如果 “允许颗粒超出边界”不勾选:球心坐标在 [X0 + r, X0 + W - r] 、 [Y0 + r, Y0 + L - r]区间内均匀随机选取,保证球体完全在长方体内部。如果 “允许颗粒超出边界”勾选状态:球心坐标在 [X0 + r, X0 + W - r] 、[Y0 + r, Y0 + L - r] 区间内均匀随机选取。Z轴方向不允许超出边界这里还设定rind(边界保护层)可以防止球心贴边界太近。设定好参数后即可生成颗粒,通过部分实测检验,合适的粒径范围和重叠比例下活性颗粒的体积分数可达到70%以上。生成的颗粒在网页中三维展示,也可以保存颗粒的球心和半径,直接用于建模。颗粒体积分数的计算已经扣除了重叠的体积,长方体区域之外的体积。实际的体积分数相当于活性颗粒的体积分数。来源:锂想生活
