手机要跑 100B 大模型?这事儿对射频人的影响,比你想的大得多

54分钟前浏览0

开篇我们先分享一篇最新的行业快讯:Qualcomm(高通)总裁兼 CEO Cristiano Amon(克里斯蒂亚诺·安蒙)在 9 月骁龙峰会期间接受 Sources 专访时,披露了一系列关键判断:

高通CEO安蒙:即使经济放缓 高端手机市场仍将增长_凤凰网

1,端侧 AI 诉求:

已有头部 AI 厂商向高通提出需求——希望 2028 年能够在手机平台本地持续运行 100B 参数级大模型。注意,这不是高通官宣的自研芯片路线,而是来自客户的强需求信号。若落地,端侧智能体、隐私计算、低延迟多智能体协同能力将大幅提升。

2,换机超级周期:

安蒙认为 AI 智能体将驱动下一轮手机超级周期,有望释放当前被成本与创新乏力压制的换机需求;在 AI 可穿戴里他最看好 AI 智能眼镜;同时高通在移动端积累的低功耗技术,正成为其切入数据中心市场的差异化筹码。

3,6G 节奏:

2028 洛杉矶奥运会有望做 6G 公开演示,2029–2030 年启动早期商用部署。6G 不只是更快的网速,它将支撑海量高清上行链路,让每个人都成为“移动感知节点”,源源不断向 AI 供给真实世界的实时数据。



这则新闻最让人震惊的并不是6G的到来,而是:手机上要跑100B大模型。

“一些处在 AI 前沿的公司正在告诉高通:到 2028 年,我必须确保手机上能跑至少 1000 亿(100B)参数的模型。而且我需要它一直跑着。”
              —— 高通 CEO 安蒙(Cristiano Amon)

安蒙还补了一句:其中一些公司正在自己做手机。出于保密,他没有点名。

这句话的分量,不在于“100B”这个数字,而在于——它是客户提给高通的需求,不是高通自己画的大饼。

今天这篇,我们做两件事:

· 第一,算一笔账——2028 年的手机真跑得动 100B 吗?

· 第二,也是更重要的:如果这事儿成真,我们做射频的会被推着改变什么?

No.1 先别急着激动:100B 面前,横着三堵墙

先看清现状。今天旗舰机的端侧模型,主流在 1B~10B;高通 9 月刚发布的骁龙 8 Elite Gen 6,官方上限是 30B 级别的 MoE(混合专家)模型、32K token 上下文;Gemini Nano-2 是 32.5 亿参数。

从 30B 到 100B,不是“三倍”那么简单。

第一堵墙:内存容量

模型要跑,权重得先进内存。参数量 × 每参数字节数 = 权重占用:

精度

每参数字节

100B 模型权重占用

FP16

2 B

200 GB

INT8

1 B

100 GB

INT4

0.5 B

50 GB

INT2

0.25 B

25 GB

表 1  不同量化精度下 100B 模型的权重占用(不含 KV Cache 与激活值)

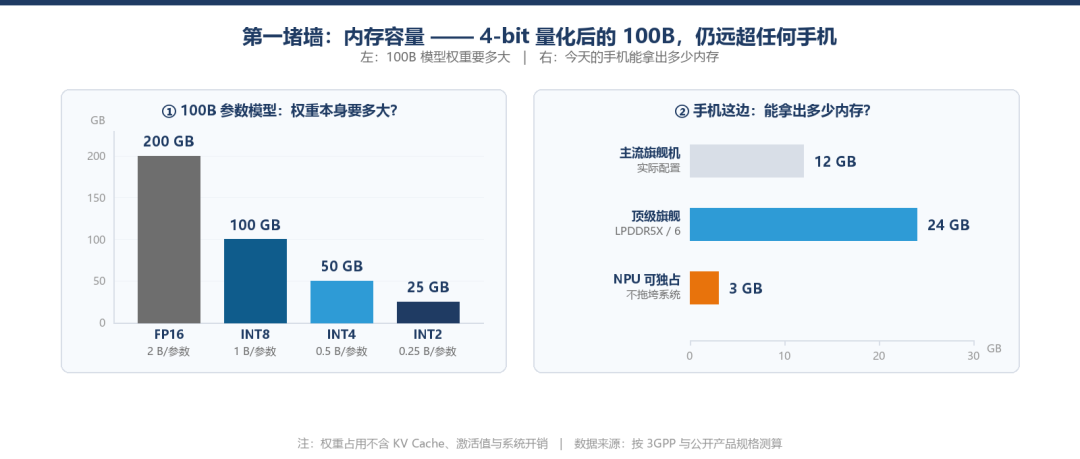

图 1 内存容量墙:4-bit 量化后的 100B 仍需约 50 GB,而主流旗舰实际只有 12~16 GB

再看手机这边:一年前还有 24 GB LPDDR5X 的安卓旗舰,现在因为 DRAM 涨价、供应紧张,业内基本卡在 16 GB 以内。而 NPU 能独占、又不把系统拖垮的内存,通常只有 2~3 GB。

50 GB 对 16 GB——三倍多的缺口,而且还没算 KV Cache、激活值和系统开销。


第二堵墙:内存带宽(最容易被忽略的一堵)

很多人以为端侧 AI 拼的是 NPU 的 TOPS 算力。其实逐字吐字的自回归解码,根本不是算力瓶颈,是搬运瓶颈。

生成一个 token,要把参与计算的权重从内存里整个读一遍。所以有一个很朴素的公式:

tok/s ≈ 可用内存带宽 ÷ 每个 token 需要搬运的字节数

骁龙 8 Elite Gen 6 标准版是 LPDDR5X,84.8 GB/s;至尊版上 LPDDR6 四通道 24-bit,127.2 GB/s。桌上那张 RTX 3060 是 360 GB/s。

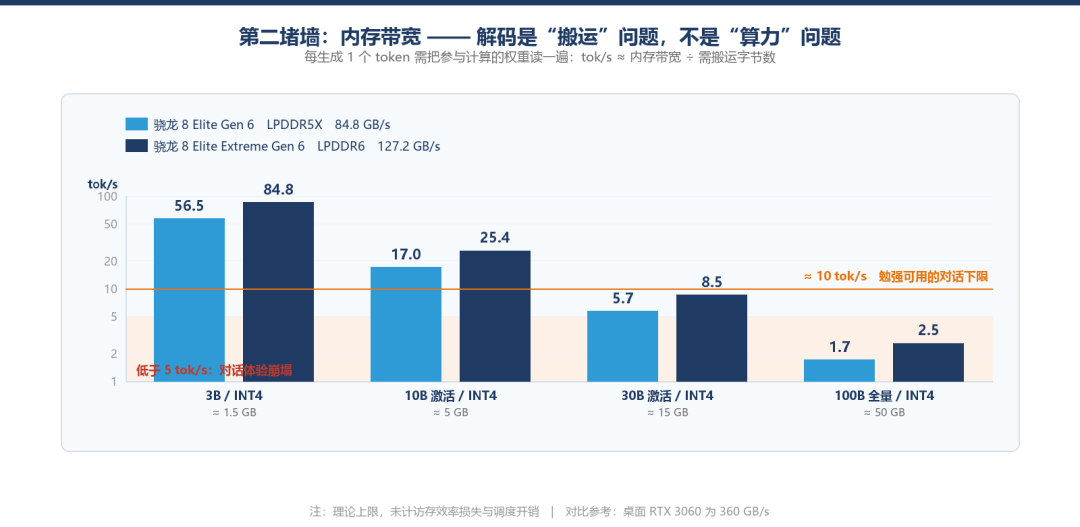

图 2 内存带宽墙:100B 全量 INT4 在手机上只有 1.7~2.5 tok/s,比人说话还慢

看最后一列——100B 全量 INT4 模型,在手机上每秒只能吐 1.7~2.5 个 token。人说话大约是每秒 3~5 个字,也就是说这个模型对着你讲话,比你读得还慢。

这就是为什么高通的解法是 MoE 稀疏激活:100B 总参数,每个 token 只激活一小部分专家。若激活量控制在 10B(INT4 约 5 GB),速率能回到 17~25 tok/s——这就可用了。

第三堵墙:功耗与散热

安蒙特别强调了四个字:一直跑(all the time)。这不是“点一下跑一次”,而是常驻。

而手机的持续散热预算只有 4~5 W。实验室标称 12 W 的持续推理,在真机上大约 90 秒就会触发降频,NPU 时钟从 1.4 GHz 掉到 0.9 GHz,吞吐损失 36%——偏偏发生在用户最不耐烦的时候。

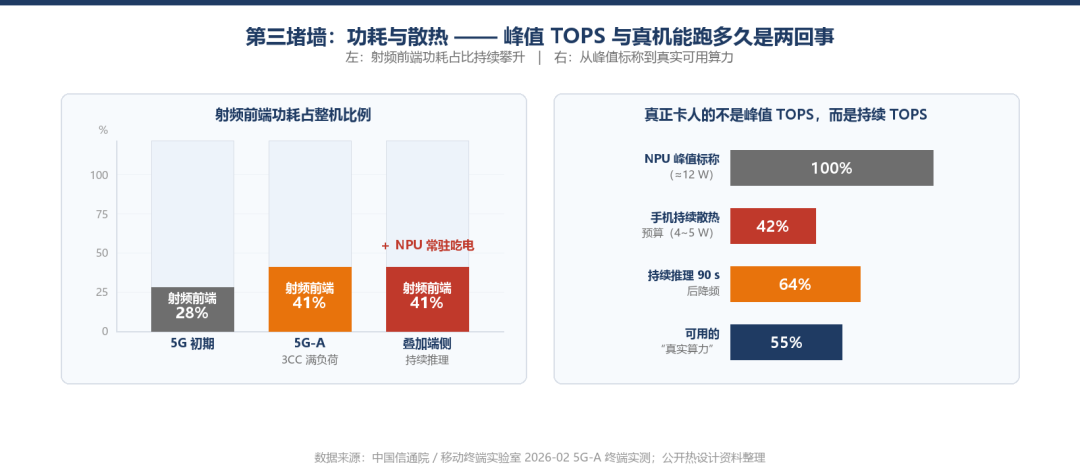

图 3 功耗散热墙:真正卡人的不是峰值 TOPS,而是热设计点下的持续 TOPS(通常只有峰值的 50%~60%)

No.2 那 2028 年到底能不能成?

结论:可行性是明确的,但可能会以“轻量化部署 + 端云协同”的方式落地。

换句话说,2028 年手机本地运行 100B 并非概念炒作,而是端侧 AI 与移动芯片、通信技术迭代共振下的可落地趋势——只是它的落地前提写得很清楚:落地形态不是完整 100B 原生全量运行,而是轻量化部署加端云协同的混合模式。

摆在行业面前的三条路,按可行性排序:

路径

做法

2028 可行性

代价

① MoE 稀疏激活
+专家卸载

100B 总参数,激活约 10B 放内存,其余专家常驻闪存按需加载

最可能

依赖 UFS 5.0 级闪存速度,冷启动慢

② 极致量化
(INT2 / 1-bit)

把 100B 压到 25 GB 以内

部分可行

超过 INT4,推理类任务质量断崖式下降

③ 蒸馏小模型

20B~30B 蒸馏模型逼近 100B 效果

已经可行

当下最务实的营销口径

表 2  端侧 100B 的三条技术路径

高通自己的组合拳是:参数从闪存流式加载(不全放内存)+ 更大的 NPU 可寻址内存池;常驻的 Sensing Hub 双微 NPU 目前跑 200M 参数模型,新芯片大约每天处理 100 万 token;同时把 39 亿美元收购的 Modular(Chris Lattner 团队)接进来,把编译器和运行时一起卖。

一句话:2028 年的“100B”,大概率是 MoE 稀疏 + 部分卸载 + 端云协同的混合模式。这件事是真实的,但它的“100B”和你想象的 100B 不是一个东西。

而从时间线上看,2028 这个节点并不随意——它恰好卡在 6G 预商用与 Rel-21 冻结之间:

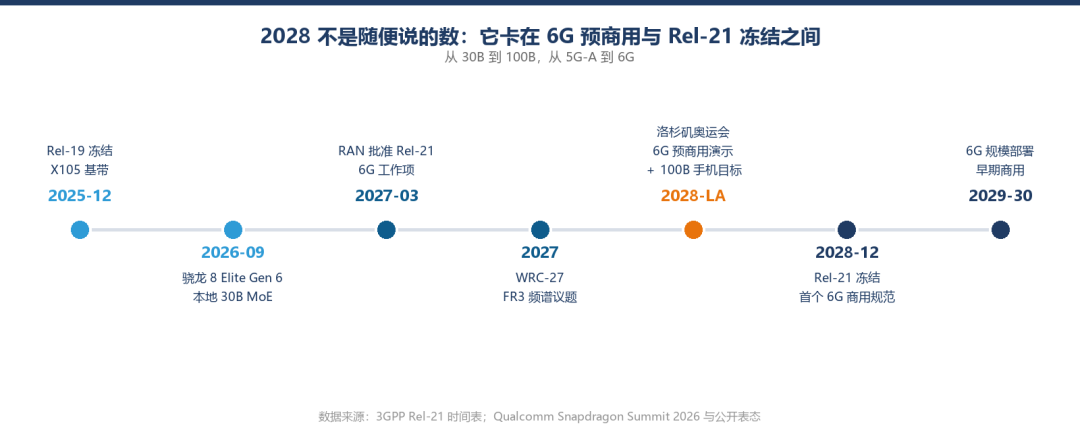

图 4 2028 不是随便说的数:它卡在洛杉矶奥运会 6G 演示与 Rel-21 冻结之间

No.3 重点:这对终端射频意味着什么?

前面三堵墙是芯片人的战场。下面这五条,是实打实落在射频人身上的。

安蒙这次讲的不只是 NPU——他同时给了 6G 时间线,而且口径完全一致:AI 智能体不能只靠端侧,必须和云端协同;一旦协同,流量模型就翻转了。

影响一:射频需求从“下行优先”转向“上下行均衡,上行极致升级”

过去的蜂窝网络是为下载而生的:视频下行、点击和文字上行。TDD 时隙配比、频谱划分、Massive MIMO 的投资方向,全都围着下行转。

高通在 2026 年 8 月的 6G Leadership Day 上给了一组数据,我第一次看时也愣了一下:

场景

月流量

上行占比

今天的普通用户

19 GB

少量

AI 助手,每天用 40 分钟

45 GB

50%

Livecast“看我所看”,每天直播 20 分钟

50 GB

90%

表 3  AI 业务带来的上行流量反转(数据来源:Qualcomm 6G Leadership Day)

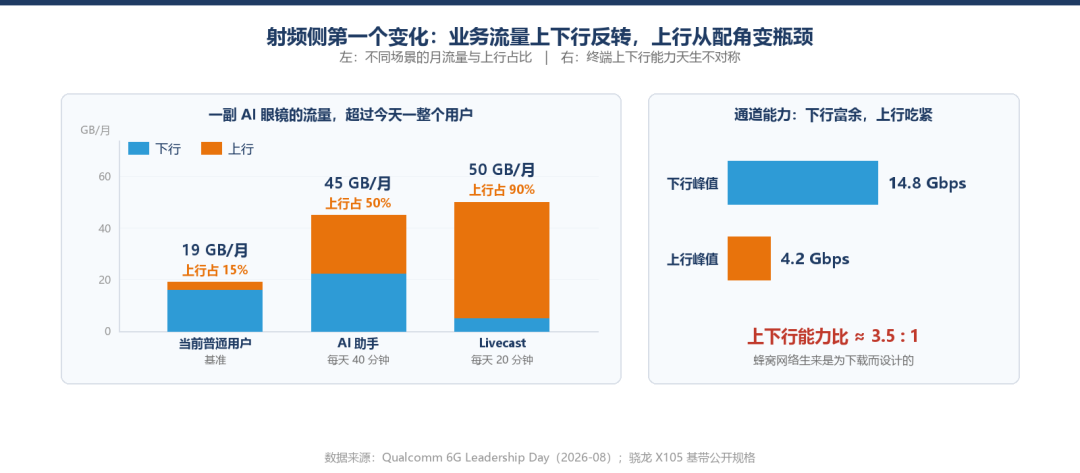

图 5 流量反转:一副 AI 眼镜的流量超过今天一整个用户,且 90% 是上行

一副眼镜,比今天一个完整用户的流量还多一倍,而且绝大部分是上行。因为它要把摄像头画面、音频、屏幕状态、位置、App 状态源源不断送上去,回来的只有几十个 token。

对射频的含义非常直接:上行链路预算、上行 MIMO 层数、上行功放效率,会从“够用就行”变成“核心考核指标”。

参照数据:骁龙 X105 基带下行峰值 14.8 Gbps、上行 4.2 Gbps,上下行能力比约 3.5:1——这就是“为下载而生”的物理证据。而 3GPP 已经把 5G 中只能单层的 DFT-s-OFDM 扩展到上行 2 层传输,用功率效率换吞吐;高通 7 GHz Giga-MIMO 原型的终端侧已做到 8 层下行 / 4 层上行。

影响二:低时延、高可靠上升为第一核心指标

端侧 100B 支撑的是 AI 智能体的实时交互与多设备协同决策,它对通信时延是毫秒级刚性要求。传统射频模块的时延抖动、切换延迟、弱场重传,会从“体验瑕疵”变成“AI 不可用”。

· 收发链路架构简化,滤波器、开关、PA 的响应速度与切换时间成为新指标;

· 上行覆盖与稳定性优先于峰值速率——AI 智能体卡在电梯里,比下载慢 10% 严重得多;

· 高速移动、室内弱覆盖、复杂电磁环境下的链路可靠性,需要射频与基带联合优化。

影响三:FR3 更贵的链路预算 + 6G 通感一体化(ISAC)走向商用

安蒙说,6G 会让每个人变成 AI 的“实时现实数据节点”。要撑住这件事,两件事同时发生。

(1)频段往上走,链路预算更贵。

WRC-27 议题 1.7 讨论的是 7.125–8.4 GHz、14.8–15.35 GHz、4.4–4.8 GHz。相对 3.5 GHz 的自由空间路径损耗增量:

  · 7 GHz:+6 dB · 10 GHz:+9 dB · 15 GHz:+12.6 dB

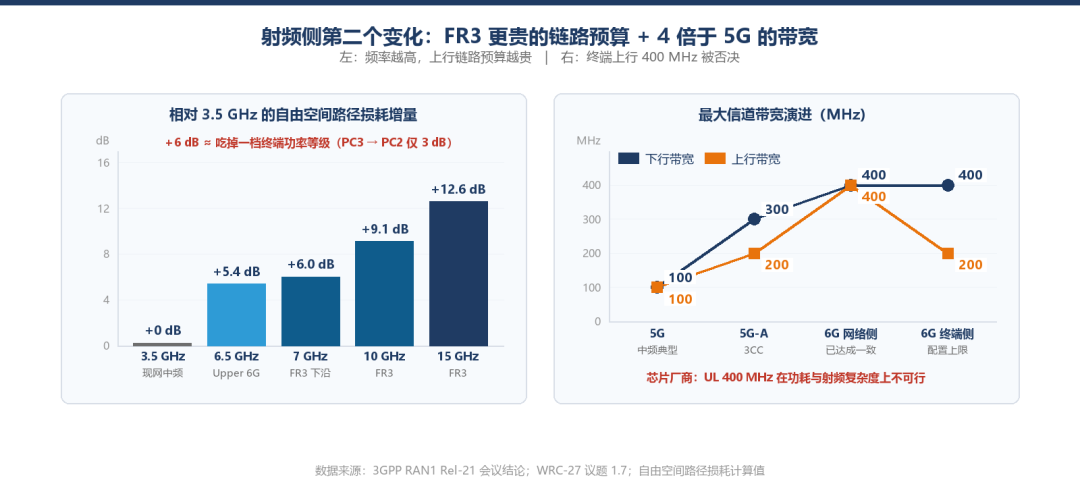

图 6 FR3 的射频代价:更贵的链路预算,以及终端侧上行 200 MHz 的妥协

6 dB 意味着什么?

同样发射功率下,上行覆盖边缘直接被吃掉一档功率等级(PC3 的 23 dBm 到 PC2 的 26 dBm 也就 3 dB)。而终端发射功率被 SAR、电池和功放线性度共同封顶,抬不上去。

更值得射频人注意的是 3GPP RAN1 刚达成的一个妥协:

网络侧:DL 400 MHz / UL 400 MHz
终端侧:DL 400 MHz / UL 200 MHz

为什么终端上行被砍半?官方记录写得很直白——芯片厂商认为 UL 400 MHz 在功耗和射频复杂度上不可行。

这是 6G 时代第一次把“网络能做”和“终端能做”写成两个数字。而我们终端射频工程师,就是那个被写进括号里的约束条件。

(2)ISAC 通感一体化落地。

终端射频不再只做收发,还要承担雷达感知、环境探测——毫米波与 Sub-THz 器件用于高精度测距、成像、场景识别,为端侧大模型提供实时环境输入。这会直接带动高频射频前端、多通道集成模组、智能感知微波器件的需求。

影响四:射频架构走向高集成、低功耗——功耗预算变成零和博弈

这是最现实的一条。

中国信通院 / 移动终端实验室 2026 年 2 月实测:在 5G-A 三载波聚合(3CC)满负荷下载场景下,射频前端功耗占整机总功耗已从 5G 初期的 28% 攀升到 41%;同一份数据提到,3CC 手机射频前端模组数量增加 42%,PA 路数从 12 路涨到 20 路以上,滤波器与双工器总数突破 85 颗,射频 PCB 占用面积扩大 38%。

现在 NPU 还要来抢这块蛋糕,而且是常驻地抢。于是:

· 高集成模组成为刚需:L-PAMiD / PAMiF 这类把 PA、开关、滤波器、LNA 塞进一颗封装的方案全面普及,用集成度换面积和功耗;

· ET(包络跟踪)+ DPD(数字预失真)从加分项变必选项;

· 射频智能功耗调度:根据 AI 模型运行状态与数据需求,动态调节发射功率与工作频段。华为、vivo 2026 旗舰上的第三代智能 ET 方案,把 5G-A 高频段平均 PA 效率提升 18%,等效续航延长约 45 分钟。

最有意思的一点在这里:NPU 和射频前端,从“抢电”变成了“互相帮忙”——用端侧 NPU 在毫秒级预测射频状态,去动态调 PA 工作点。以后射频工程师要懂一点 AI 推理调度,AI 工程师也得懂一点 PA 效率曲线。

顺带补一条纯工程经验:

· NPU 满载是安培级瞬态电流,电源纹波与地弹会耦合到 LNA 和时钟;

· LPDDR6 高速翻转的数字噪声,与 GPS L1/L5、中频接收频段之间的隔离本就紧张;

· 400 MHz 带宽意味着接收机噪声系数预算更紧,任何一点 desense 都直接换算成灵敏度损失。

高通今年甚至改了封装——偏置 PoP,把内存从逻辑芯片上方挪到侧边,不再盖住发热区,换来峰值性能维持时间翻倍。这本身就是“热与射频空间争夺”的证据。


影响五:卫星通信(NTN)射频从小众走向常态

端侧 AI 智能体要求全域覆盖,不能一到野外就“断智”。安蒙提到的高通 X105 基带已经支持 NR-NTN 与 NB-NTN(上一代 X85 只有 NB-NTN),3GPP Rel-19 也已把 NTN 纳入。

2028 年前后,手机直连卫星会伴随端侧大模型同步成熟,终端射频需要同时兼容地面 5G-A/6G 与低轨卫星。这会推动多频段、天地一体的宽频射频模组迭代,Ku/Ka 波段微波器件与卫星专用射频前端从小众应用走向标配——这是射频行业一块全新的增量市场。

写在最后

把这件事串起来看,结论其实很清楚:

端侧 100B 不是一次软件算法升级,而是一次从芯片、内存、散热一路传导到天线和功放的硬件重构。

未来两三年,射频行业的竞争逻辑会变——不再是单纯比拼频段数量与峰值速率,而是聚焦上行高性能、超低时延高可靠、通感一体、低功耗高集成、天地一体兼容这五件事。

对国产射频厂商而言,窗口就在未来两年:6G 高频器件(FR3 的 PA、滤波、天线)、集成化射频模组、智能功耗调度、NTN 卫星射频——这几条线谁先落子,谁就能吃到 AI 与 6G 融合的红利。

最后留一句给同行:当 AI 开始决定“什么时候发、发多少”的时候,射频工程师的对手不再是链路预算,而是整机的功耗与温度。这个转变,比从 4G 到 5G 那次要大。



数据来源:Qualcomm Sources 播客专访(2026-10-08 发布)、Snapdragon Summit 2026(2026-09-22)、Qualcomm 6G Leadership Day(2026-08-26)、3GPP Rel-20/21 标准化进展与 RAN1 会议结论、中国信通院及移动终端实验室 2026 年 2 月 5G-A 终端射频实测数据、Counterpoint Research 与公开拆解报告。文中图表由射频学堂依据上述公开数据绘制。

来源:射频学堂
