这就是大名鼎鼎的谢尔宾斯基天线

6月前浏览719

在射频天线领域,“小型化”“宽频带”“多频段”始终是工程师们追逐的核心需求——从手机、物联网模块到雷达、卫星通信设备,越来越紧凑的终端的里,迫切需要一款能“以小博大”的高性能天线。

而今天我们要聊的主角,正是完美契合这一需求的特殊天线——Sierpinski天线(谢尔宾斯基天线)。它跳出了传统天线的设计框架,将分形几何的艺术与射频技术的严谨深度融合,成为宽频、小型化通信场景中的“潜力股”。无论是射频入门新手,还是深耕行业的工程师,读懂它,都能为你的天线设计思路打开新方向。

先搞懂基础:什么是Sierpinski分形?

要理解Sierpinski天线,首先要明白它的“灵魂”——Sierpinski分形结构。这是由波兰数学家瓦茨瓦夫·谢尔宾斯基(Wacław Sierpiński)在1915年提出的经典分形图案,最常见的形态是谢尔宾斯基三角形,其生成过程简单又充满规律,完全符合分形“自相似、空间填充”的核心特性:

1.  初始图形:从一个完整的等边三角形开始(0阶结构);

2.  第一次迭代(1阶):将这个等边三角形等分为4个更小的等边三角形,移除最中间的1个;

3.  重复迭代:对剩下的3个小等边三角形,继续执行“等分-移除中间”的操作,循环往复;

4.  最终形态:理论上无限迭代后,会得到一个周长趋于无穷大、面积趋于零,且任意局部放大后都与整体结构相似的复杂图案。

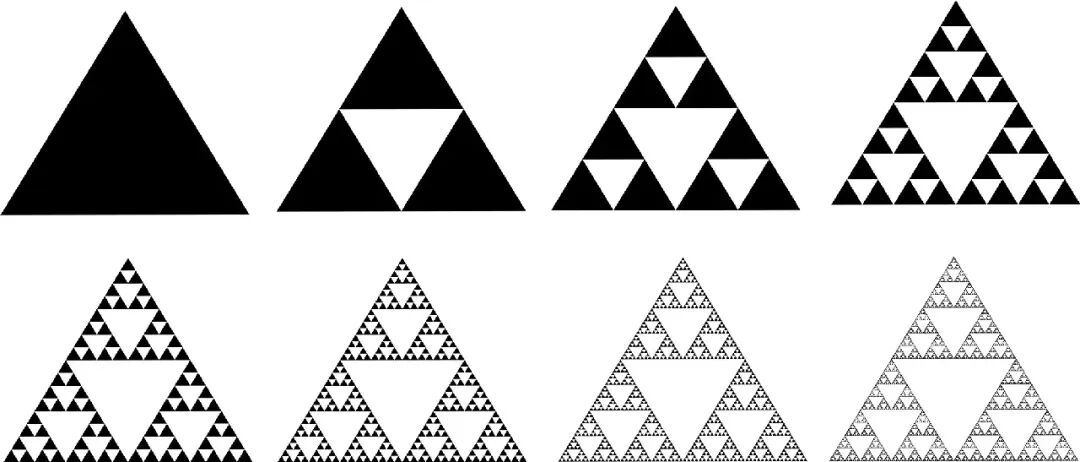

图1 谢尔宾斯基三角形

除了三角形,Sierpinski分形还能衍生出正方形、 gasket(垫片)等变体,这些变体也常被用于天线设计中,统称为Sierpinski类分形天线。而分形的这些独特几何特性,正是Sierpinski天线实现“小型化+宽频带”的关键所在。

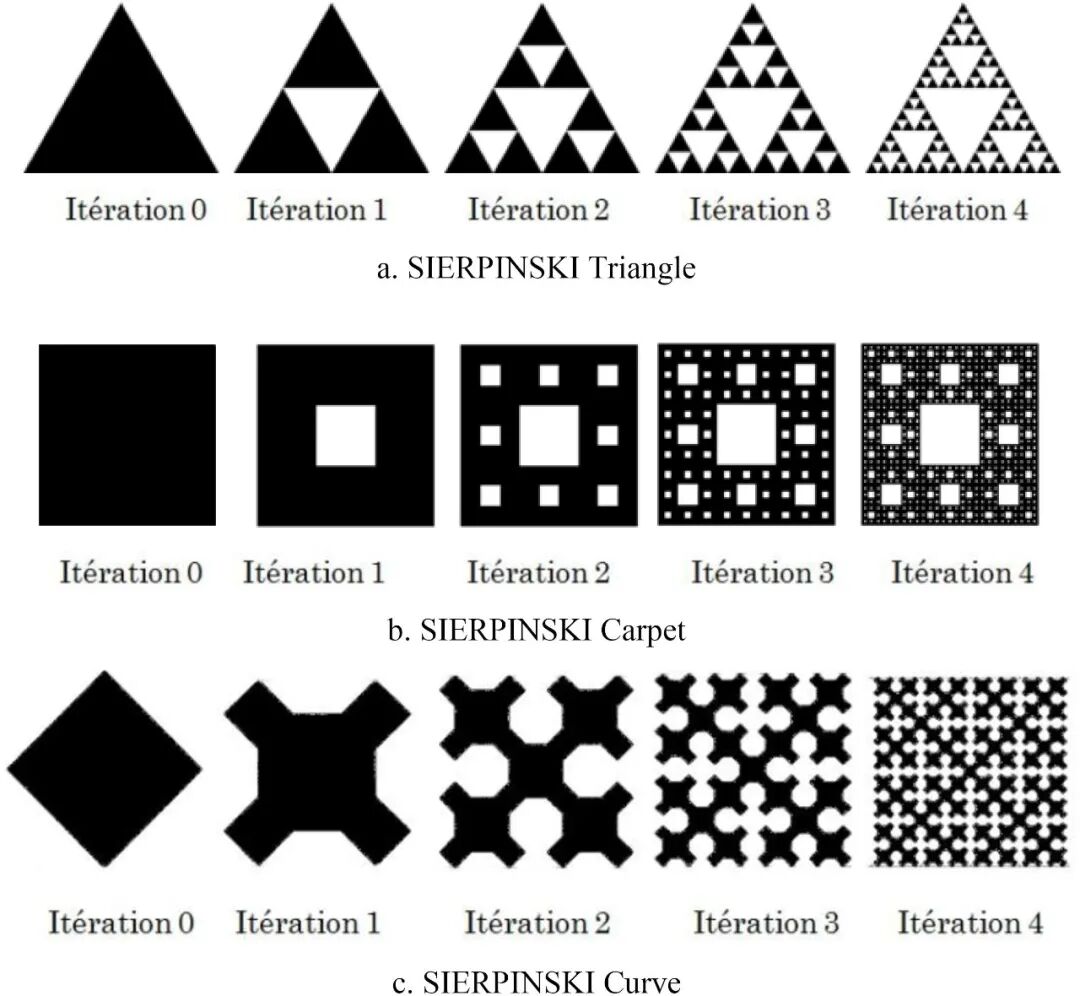

图2 谢尔宾斯基图形

核心定义:Sierpinski天线到底是什么?

简单来说,Sierpinski天线就是将辐射贴片或辐射臂设计成Sierpinski分形结构的一类新型分形天线,本质上是分形几何在射频天线领域的具体应用。

与传统的偶极子、微带贴片天线不同,它不追求规整的几何外形,而是利用Sierpinski分形的“自相似性”和“空间填充性”,在有限的物理尺寸内,最大化延长天线的有效电长度,同时优化电流分布,从而实现传统天线难以兼顾的性能优势。

从结构分类来看,常见的Sierpinski天线主要有两种:

1.  Sierpinski三角形天线:以谢尔宾斯基三角形为辐射单元,是最基础、应用最广泛的类型,多采用微带结构,适合集成在小型终端中;

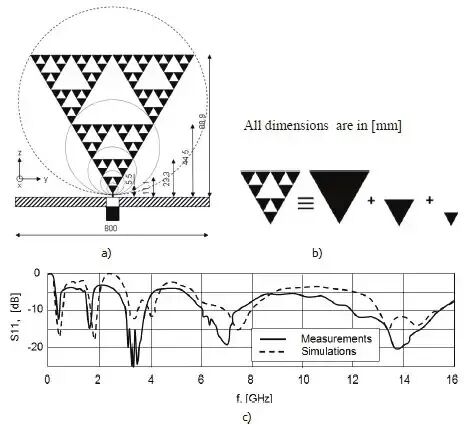

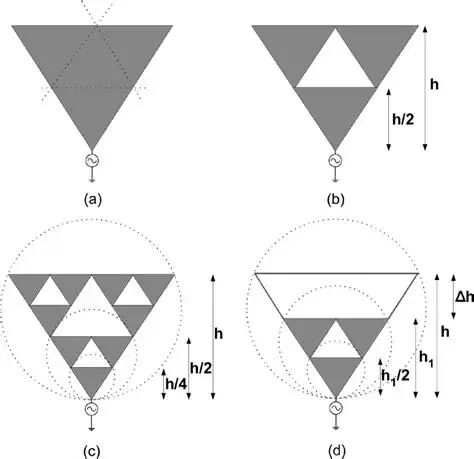

图3 Sierpinski三角形天线

2.  Sierpinski垫片/正方形天线:基于Sierpinski垫片或正方形分形衍生而来,结构更紧凑,带宽覆盖更宽,常用于超宽带(UWB)、多频段通信场景。

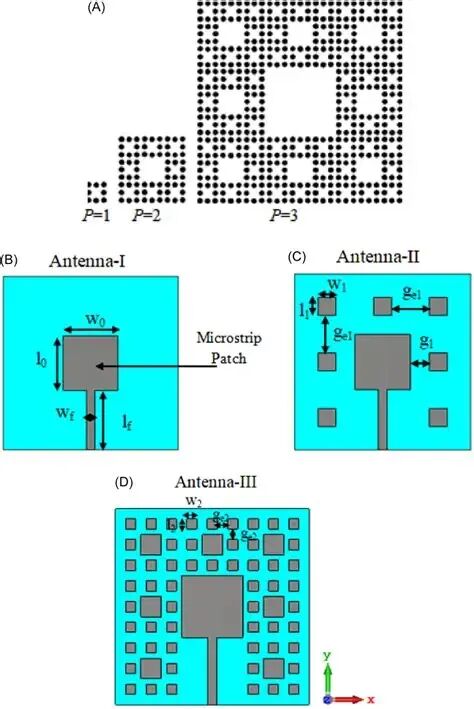

(A) Illustration of the growth of different stages of Sierpinski Carpet ...

图3 Sierpinski垫片天线

值得注意的是,Sierpinski天线的性能的与分形迭代次数密切相关——迭代次数越多,结构越复杂,电长度越长,带宽越宽,但加工难度也会相应增加,实际设计中需根据需求权衡迭代阶数(通常1-3阶最为常用)。


关键特性:为什么Sierpinski天线能脱颖而出?

作为分形天线家族的“明星成员”,Sierpinski天线的核心优势,都源于Sierpinski分形结构的独特性,尤其契合现代射频通信“小型化、宽频化、多功能”的需求,具体可以总结为4点:

1.  小型化优势显著,节省空间

这是Sierpinski天线最突出的特点。传统天线的谐振频率与电长度成正比,要覆盖低频段,就必须增加天线尺寸;而Sierpinski分形的“空间填充性”,能在相同的物理尺寸内,将天线的有效电长度延长数倍——相当于把一根“直线”折叠成复杂的分形图案,既缩短了物理尺寸,又不影响辐射性能。

例如,一款覆盖2-8GHz频段的Sierpinski正方形天线,物理尺寸仅需几十毫米,远小于同频段的传统微带天线,非常适合手机、物联网传感器、便携式射频设备等对空间要求极高的场景。

2.  宽频/多频段工作,适配性强

得益于分形的“自相似性”,Sierpinski天线的辐射单元由不同尺度的分形子单元组成,每个子单元对应一个谐振频率,多个子单元的谐振频率叠加,就能实现宽频带或多频段工作。

目前已有的研究表明,3阶Sierpinski gasket分形天线,可实现156%的分数带宽,覆盖2.65GHz-21.6GHz,完全涵盖S、C、X、Ku四个频段,同时兼容超宽带(UWB)和Sub-6GHz 5G频谱,无需额外增加天线单元,就能满足多系统通信需求。此外,通过优化结构(如添加开路枝节、刻蚀缝隙),还能实现陷波特性,避免窄带系统的干扰——比如一款类Sierpinski分形超宽带天线,就能通过设计抑制4.5-4.8GHz、7.2-7.8GHz等频段的干扰,适配复杂通信环境。

3.  辐射性能稳定,损耗低

Sierpinski天线的电流分布均匀,大部分电流集中在分形结构的节点和边缘,有效减少了电流集中导致的能量损耗,辐射效率较高(通常可达80%以上)。同时,其辐射方向图相对稳定,在宽频范围内能保持较好的全向辐射特性,峰值增益可达到6.23dB,满足多数射频通信的性能要求。

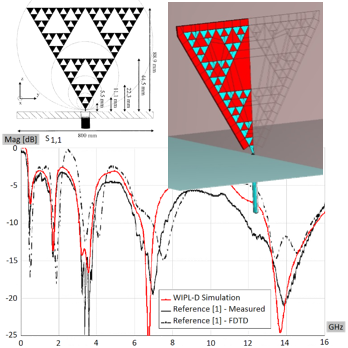

通过微波分析仪和暗室测试验证,Sierpinski天线的仿真结果与实测结果一致性极佳,稳定性和可靠性都能满足工程应用需求。

4.  结构简单,易于集成加工

尽管Sierpinski天线的结构看似复杂,但它的生成遵循固定的迭代规律,设计难度不高,且可采用常规的微带印刷工艺制作——将分形辐射贴片印刷在介质基板(如FR-4)上,接地板位于基板另一侧,工艺成熟、成本低廉,非常适合批量生产和集成到射频电路板(PCB)中。

此外,Sierpinski天线还具有良好的可重构性,通过改变馈电点位置,可实现波束转向,进一步拓展其应用场景。

工作原理:分形结构如何实现射频辐射?

Sierpinski天线的工作原理,本质上与传统微带天线一致——通过馈电网络向辐射贴片馈电,在贴片与接地板之间形成交变电场,进而激发电磁波辐射,实现电信号与电磁波的相互转换。

其核心差异在于“分形结构对电流和频段的调控”:

1.  电流分布:Sierpinski分形的复杂边缘的和节点,使电流能在有限空间内沿分形轮廓流动,相当于延长了电流路径(即有效电长度),从而降低了天线的谐振频率,实现小型化;

2.  多频段谐振:不同迭代阶数的分形子单元,尺寸不同,对应的谐振频率也不同——小尺寸子单元对应高频段,大尺寸子单元对应低频段,多个子单元协同工作,使天线在多个频段同时谐振,最终实现宽频覆盖;

3.  阻抗匹配:分形结构的“自相似性”使天线在宽频范围内的阻抗变化更平缓,无需复杂的匹配网络,就能实现较好的阻抗匹配,减少信号反射,提升辐射效率。

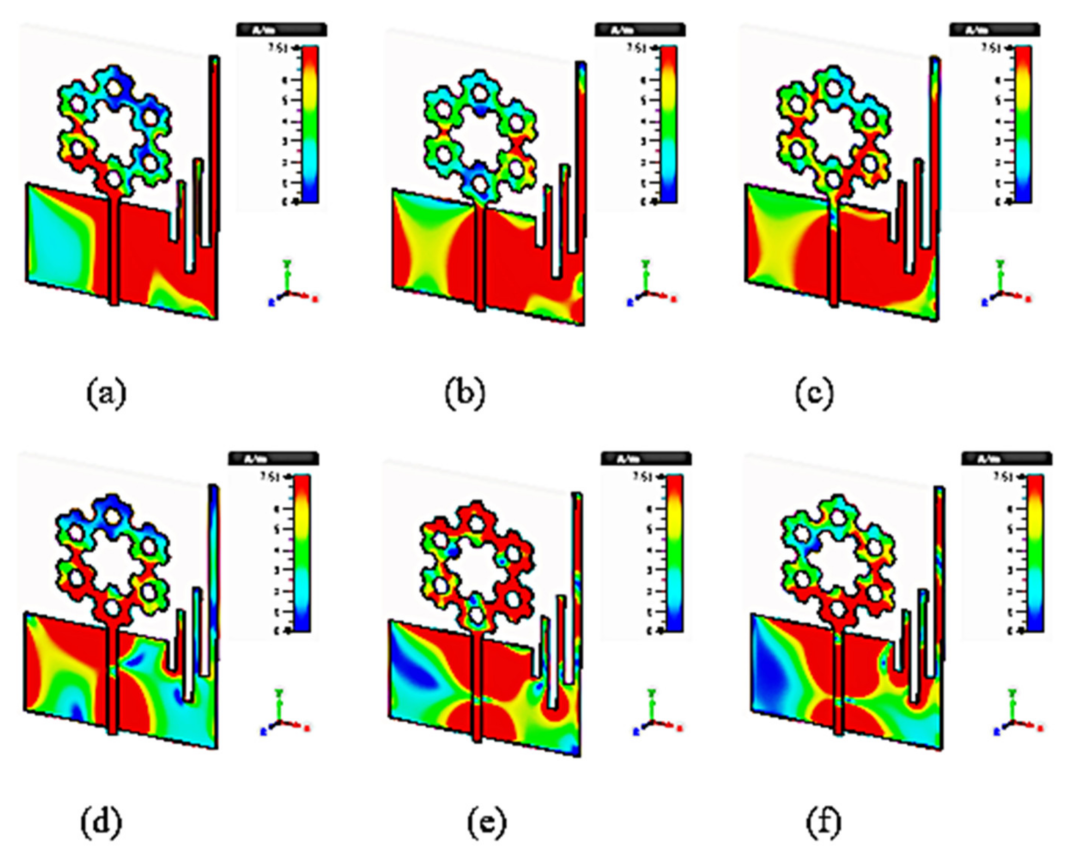

A Miniaturized Tri-Wideband Sierpinski Hexagonal-Shaped Fractal Antenna ...

实际应用:这些场景都有它的身影

凭借“小型化、宽频带、易集成”的优势,Sierpinski天线已在多个射频通信领域实现应用,尤其适配现代短距离、多频段、小型化的通信需求,典型场景包括:

1.  物联网(IoT)通信

物联网传感器、智能穿戴设备(如手环、手表)等终端,体积小巧、功耗低,且需要覆盖多个通信频段(如2.4GHz Wi-Fi、蓝牙、Sub-6GHz 5G)。Sierpinski天线的小型化和多频段特性,能完美适配这类设备,在狭小空间内实现稳定通信,同时降低设备功耗。

2.  超宽带(UWB)系统

UWB技术具有传输速率高、抗干扰能力强、定位精度高等优势,广泛应用于室内定位、短距离高速通信等场景。Sierpinski天线(尤其是Sierpinski gasket天线)的宽频特性,能轻松覆盖UWB所需的3.1-10.6GHz频段,同时通过结构优化可实现陷波功能,避免与其他窄带系统冲突,是UWB系统的理想天线选择。

3.  卫星与雷达通信

卫星通信、雷达系统需要覆盖S、C、X、Ku等多个频段,且对天线的小型化、稳定性要求极高。Sierpinski天线的宽频覆盖能力和稳定的辐射性能,可用于小型卫星、便携式雷达设备中,减少设备体积和重量,同时保证通信/探测精度。

4.  便携式射频设备

便携式对讲机、手持频谱分析仪、无人机通信模块等设备,对天线的小型化和便携性要求较高。Sierpinski天线可集成在设备的PCB板上,不占用额外空间,同时覆盖所需的通信频段,提升设备的便携性和实用性。

5.  5G终端辅助通信

5G通信(尤其是Sub-6GHz频段)对天线的多频段、小型化要求提升,Sierpinski天线可作为5G终端的辅助天线,负责覆盖部分频段,缓解终端天线布局紧张的问题,同时提升通信稳定性。

对比传统天线:优势与局限一目了然

为了让大家更清晰地认识Sierpinski天线,我们将它与传统微带天线、偶极子天线做一个简单对比,方便大家在设计时选型:

优势对比

1.  尺寸更小:相同频段下,Sierpinski天线的物理尺寸仅为传统微带天线的1/3-1/2,节省PCB空间;

2.  带宽更宽:无需复杂结构,就能实现宽频/多频段覆盖,无需多个天线单元叠加;

3.  集成性更好:可采用微带印刷工艺,与PCB板无缝集成,降低装配难度;

4.  适应性更强:通过优化结构可实现陷波、波束转向等功能,适配复杂通信环境。

局限说明

1.  加工精度要求较高:迭代次数越多,结构越复杂,对PCB印刷精度的要求越高,否则会影响性能;

2.  低频段性能有限:虽然能实现小型化,但在极低频段(如几百MHz),其辐射效率略低于传统大型天线;

3.  设计复杂度略高:需根据迭代次数、分形比例、基板参数等多因素优化,对设计人员的分形知识和射频经验有一定要求。


总结:未来可期的射频“多面手”

Sierpinski天线的出现,打破了“天线尺寸与带宽不可兼得”的传统认知,将分形几何的艺术与射频技术的实用性完美结合,成为小型化、宽频化射频通信场景的优选方案。

随着物联网、5G、UWB、小型卫星等技术的快速发展,对天线的小型化、多频段、高集成度要求将越来越高,而Sierpinski天线凭借其独特的结构优势和良好的性能,未来有望在更多领域实现突破——无论是优化迭代结构提升低频性能,还是结合可重构技术实现更灵活的频段调控,都具有广阔的研究和应用前景。

对于射频工程师而言,掌握Sierpinski天线的设计思路,不仅能丰富自身的天线选型库,更能在面对小型化、宽频带等棘手设计需求时,跳出传统框架,找到更优的解决方案。

最后,想问大家:你在实际项目中,是否用过Sierpinski天线?或者遇到过小型化、宽频带天线的设计难题?欢迎在评论区留言交流,一起探讨分形天线的应用技巧~
