前言
最近认识一位90后老板，自己创业，主要做电路板回收。我一开始对这行也不太了解，那天线下聊了聊，还真有点改观。你想想，有时候产品方案出问题、产品更新换代，或者设备寿命到了，就会有一大批电路板报废。但板子上那些铜啊、沉金啊，还有比较贵的元器件，拆下来其实都能卖钱。真的，每个行业都有自己的门道，也都有自己的痛点和机会。
今天就想和大家分享这个看似冷门、其实挺有潜力的行业——电路板回收。简单说，就是从“废品”里找回“财富”。
电路板是咱们所有电子产品里必不可少的部分。现在科技更新这么快，淘汰下来的废旧电路板也越来越多。
为什么回收电路板能赚钱？
1、资源稀缺：电路板里含不少金、银、铜这类贵金属，自然界里存量有限，回收利用比重新开采成本低。
2、市场需求大：电子产品行业一直发展，贵金属的需求也跟着涨。
3、环保价值：废旧电路板随便扔的话污染很严重，回收既能赚钱，也算为环保出份力。
这行业市场多大？
有数据显示，全球每年产生的电子废弃物里，大概70%都没被有效回收。也就是说，电路板回收这块儿，还有很大的空间可以挖。
我在那位老板那儿看到不少平时没见过的板子，虽然我也在行业里干了挺多年，但不得不承认，电路板的应用真是广。
板子细节赏析

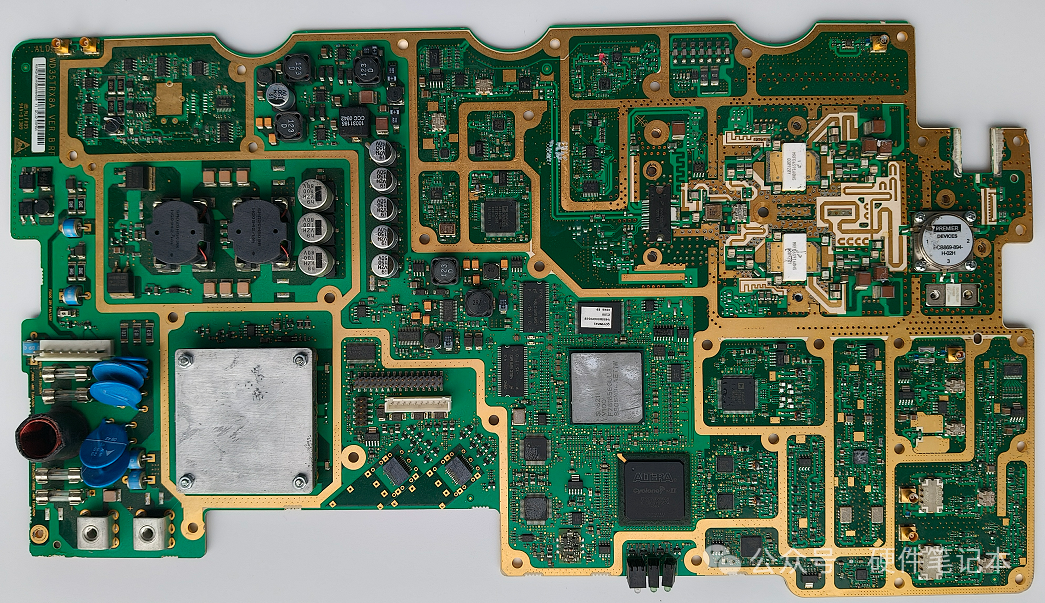

下面咱们来给大家分享一下这张板子的更多细节部分。

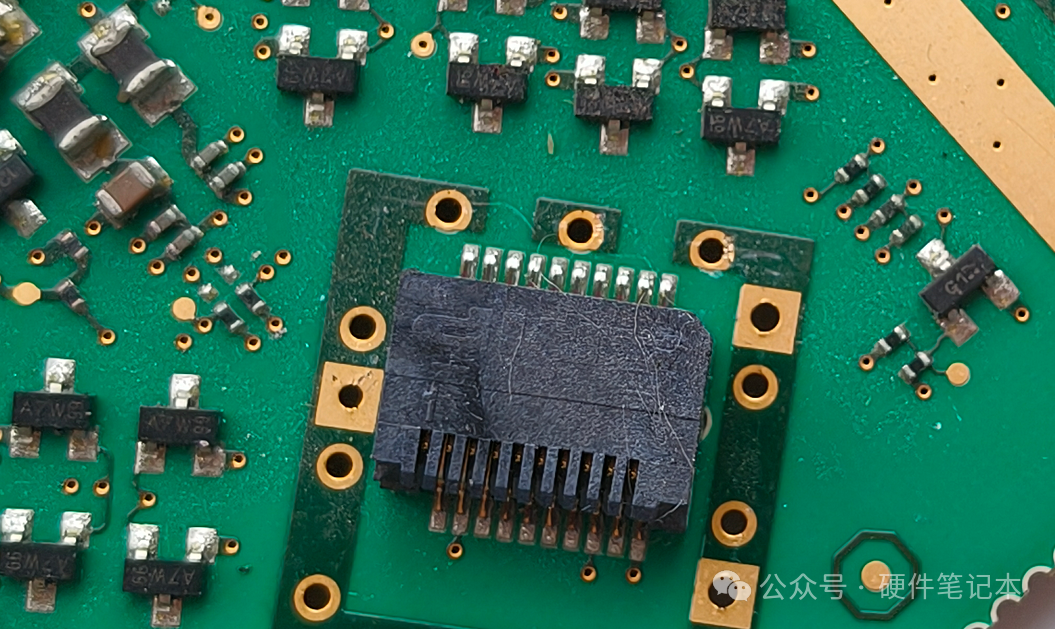

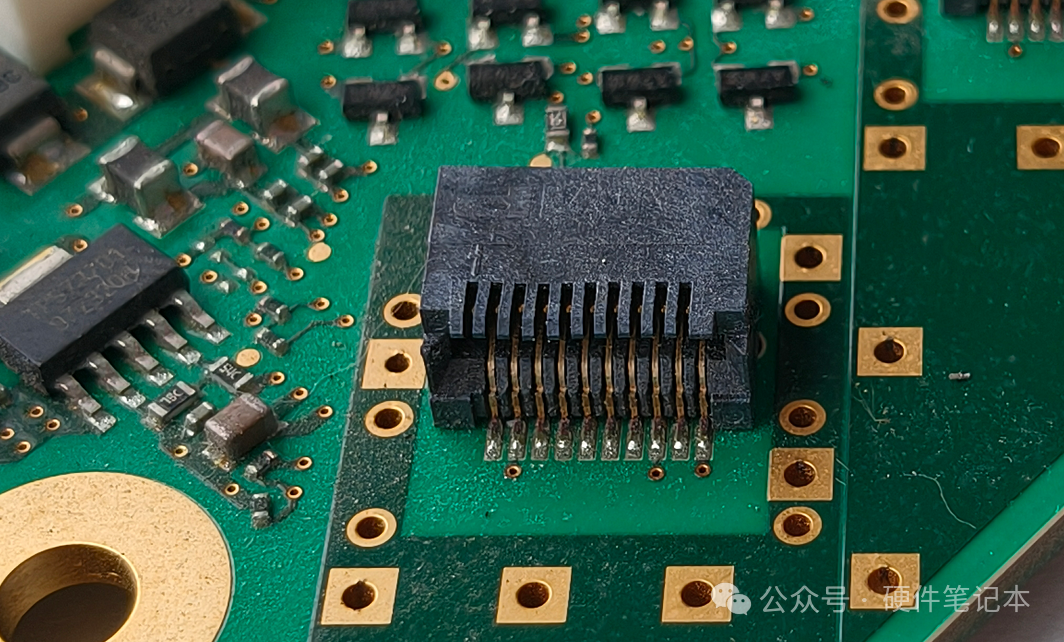

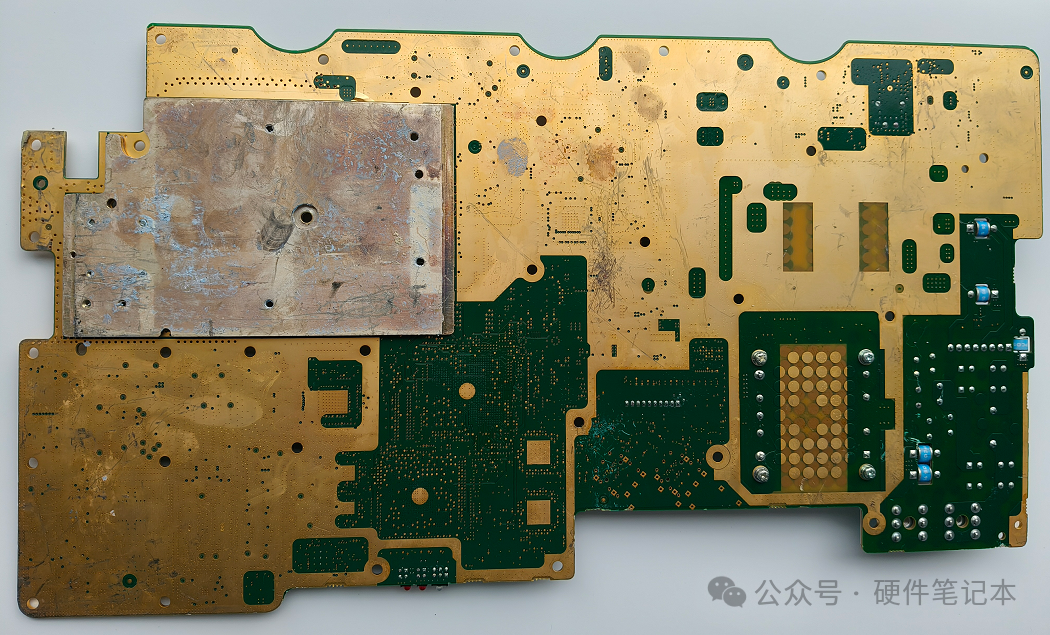

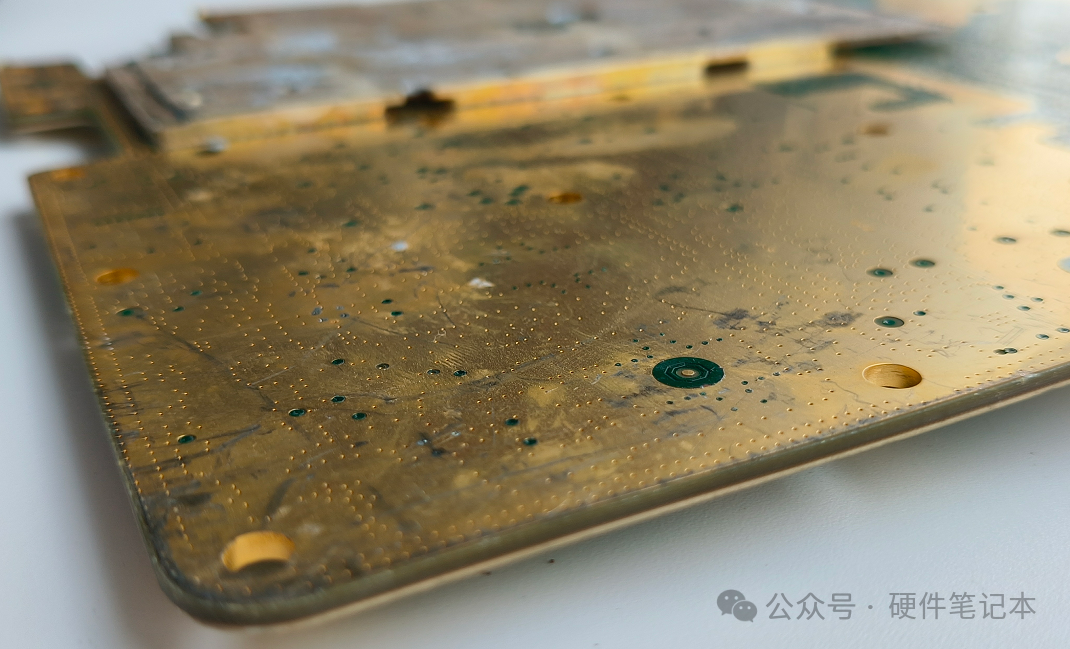

再来一张背面照片，你看这厚度，这得提炼出多少东西啊，回收分量也很可观。

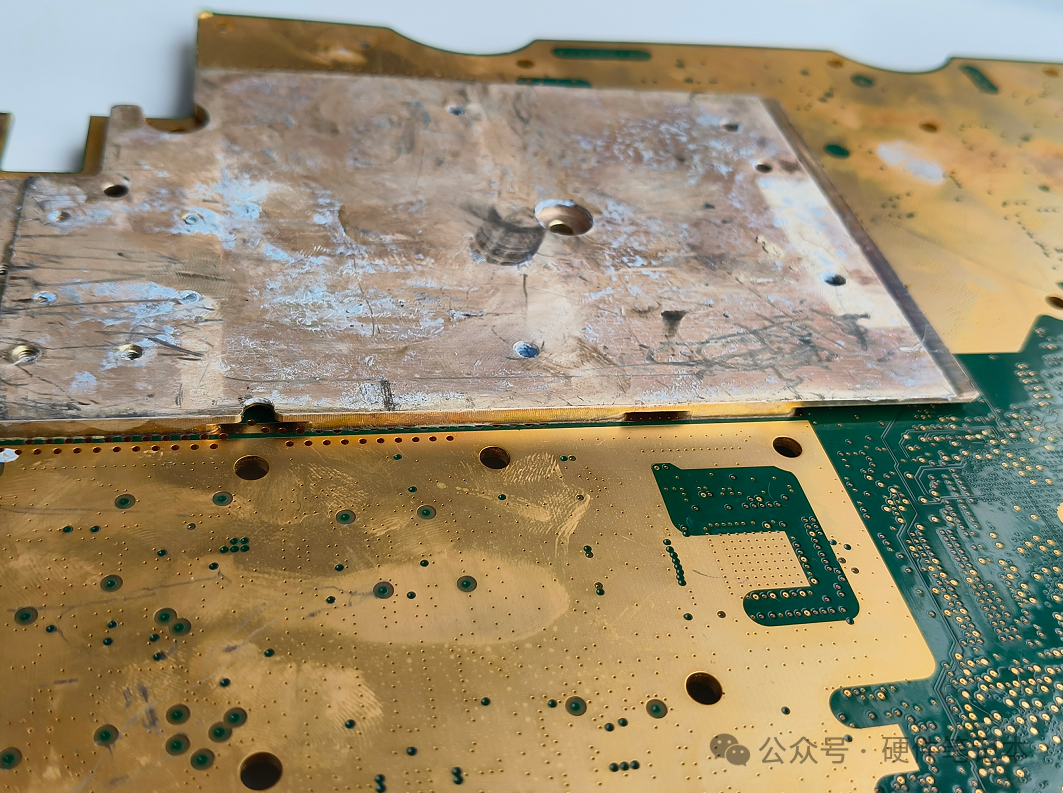

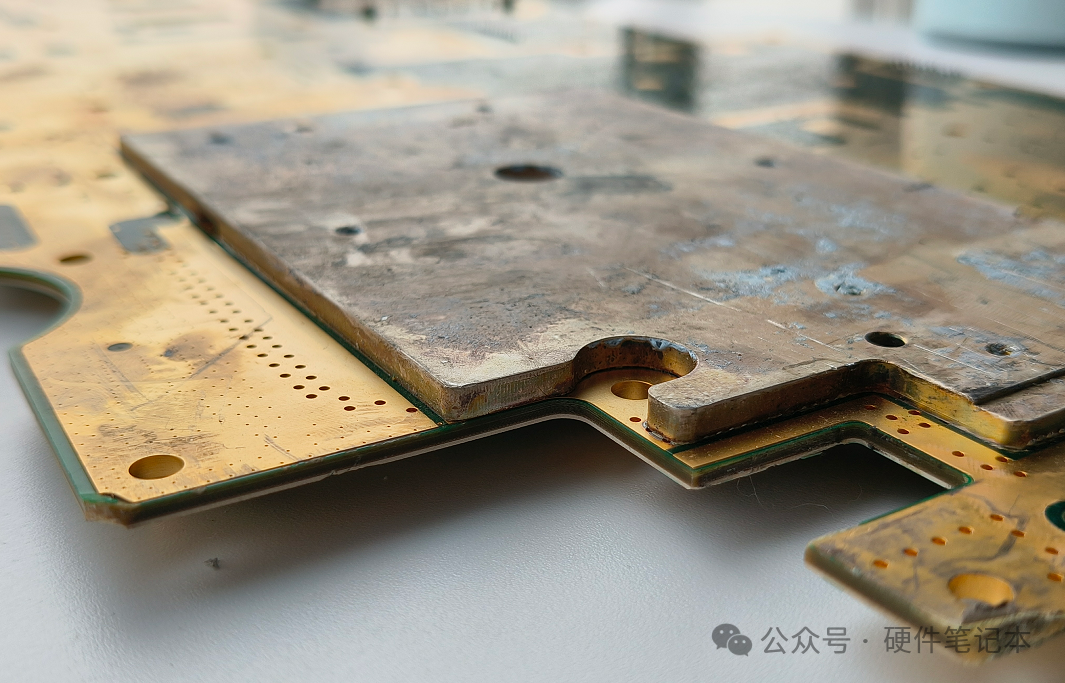

这块厚厚的铜板，拉低了整个板子的价值，毕竟铜比金便宜得多。
铜板的另一侧

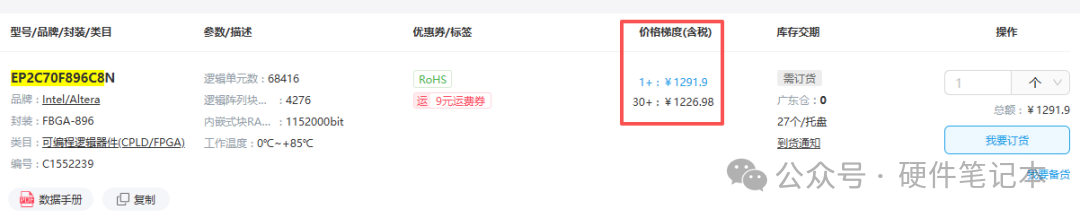

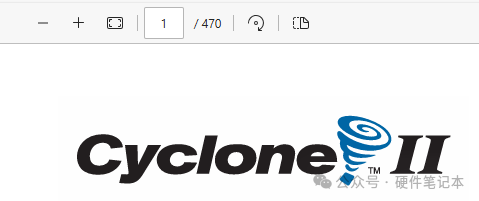

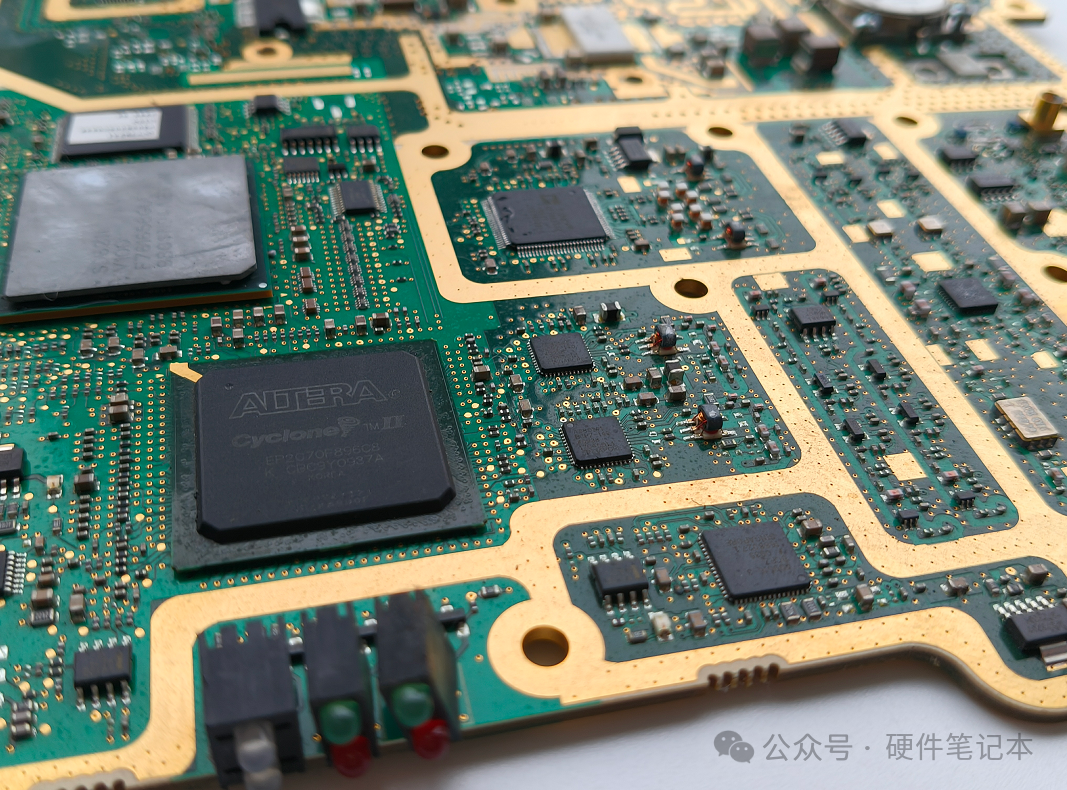

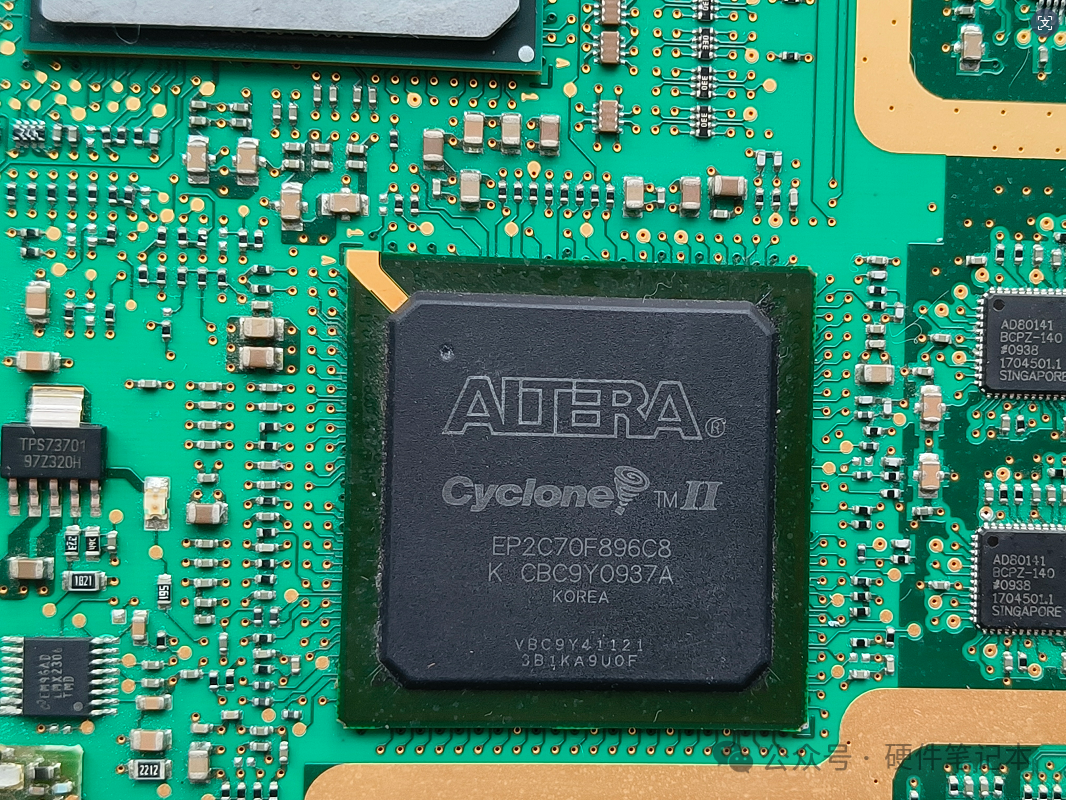

咱们来看看主芯片，EP2C70F896C8（阿尔特拉）+SD6211是Altera Cyclone II系列的现场可编程门阵列（FPGA）器件，采用896-BGA封装，具备622个I/O引脚、4276个LABs和68416个逻辑元素，总RAM容量为1152000位，工作电压范围为1.15V至1.25V，工作温度范围为0℃~+85℃。

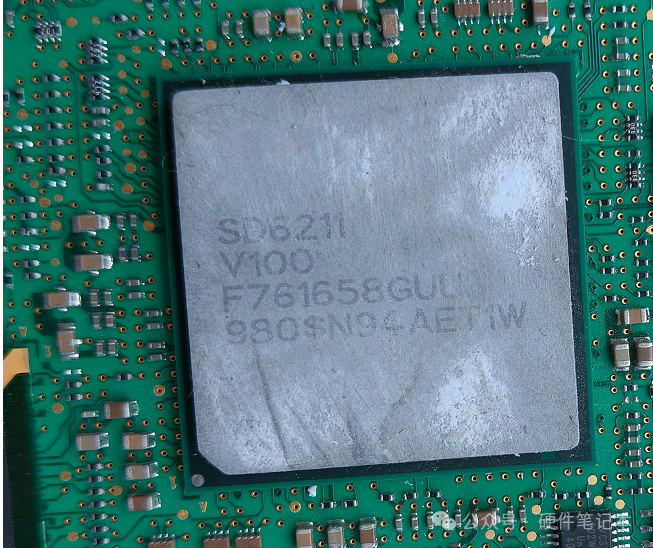

SD6211芯片
EP2C70F896C8是一颗主打高性能信号处理的FPGA，常用在通信、数据处理场合。

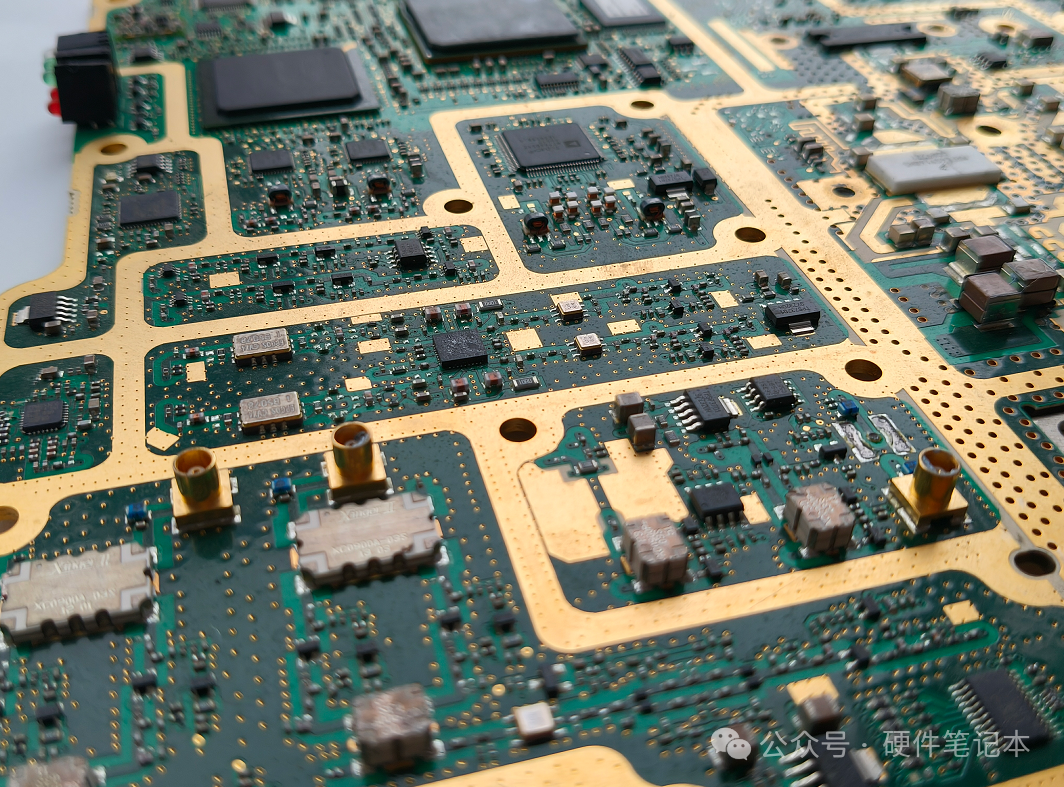

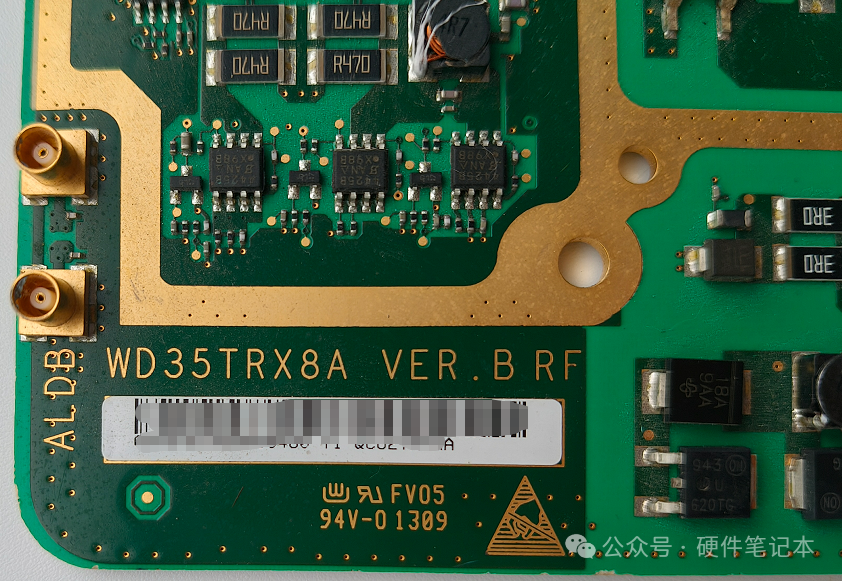

可以看到板子四周有就很多密密麻麻的过孔。网上查了下，这应该是一块基站射频设备用的电路主板。绿色基板，边缘带金属固定孔，上面元件排得很密，有芯片、电容、电阻、连接器。
主要负责基站信号处理、电源管理和数据传输，比如收发射频信号、处理基带数据、分配和保护电源。
一般用在通信基站设备里，支持4G/5G网络信号覆盖，像运营商基站或者企业级的无线通信设备里都能见到。

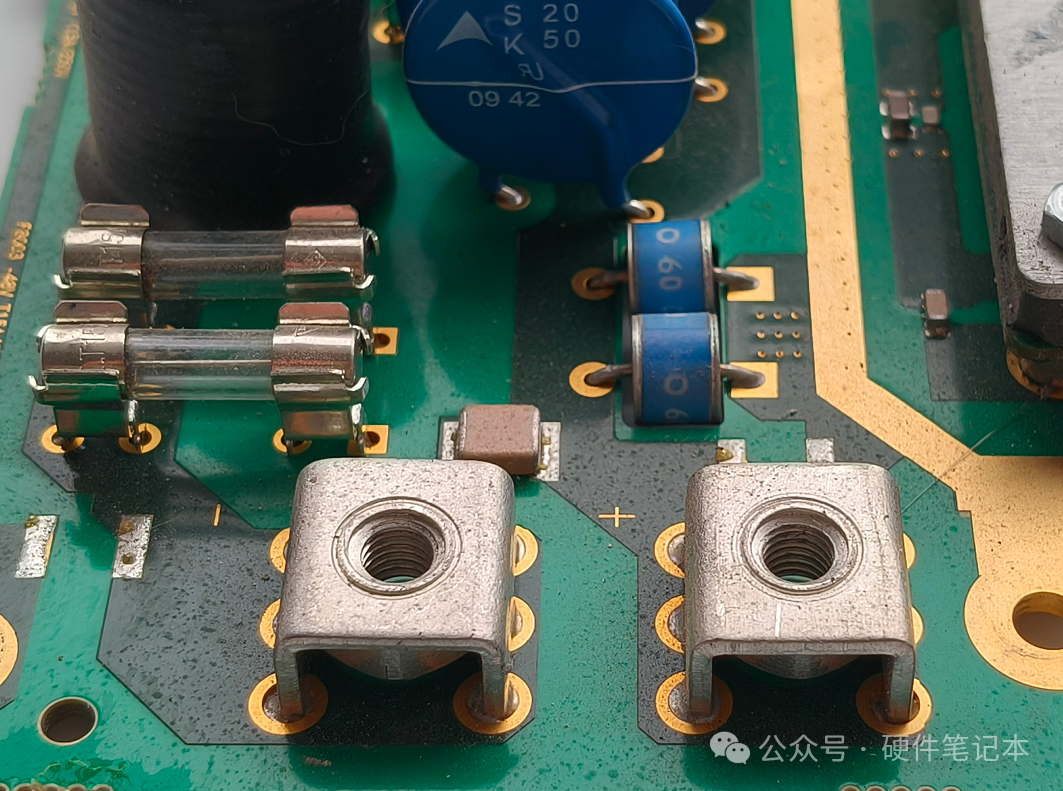

这种PCB-5焊接端子，能承受上百安培以上的电流。在大型基站或高功率场景中，会有大量的数据传输，据王工了解，在移动通信基站的直流供电系统电流范围通常为100A至300A，更大局点可能需要更高的电流。

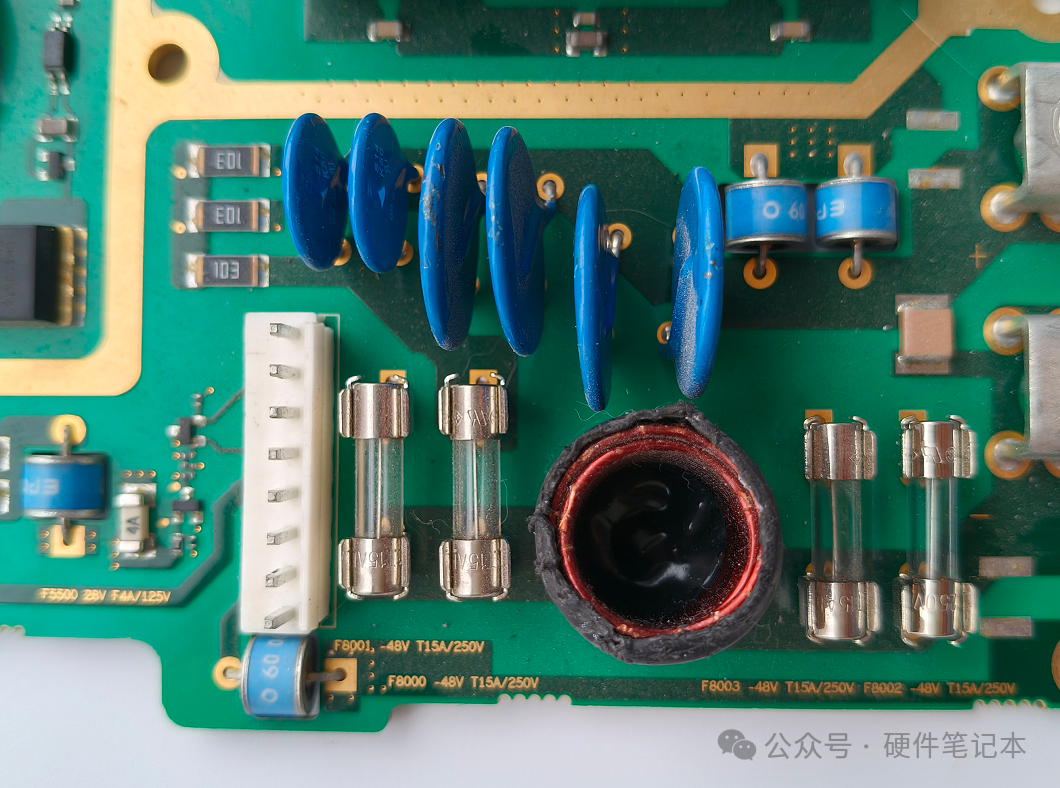

实际上电源入口有4个保险管，6个压敏电阻，用于防雷。

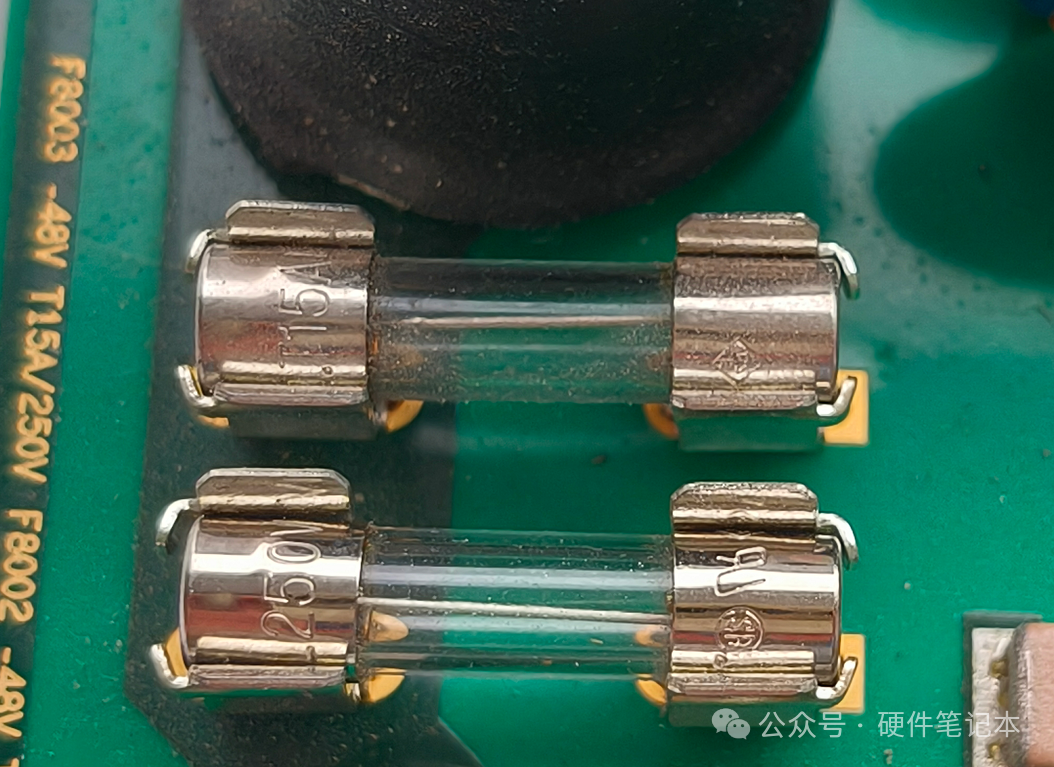

放大一看，每个保险管的规格为15A/250V，所以实际上该电路板总电流应该不超过60A。

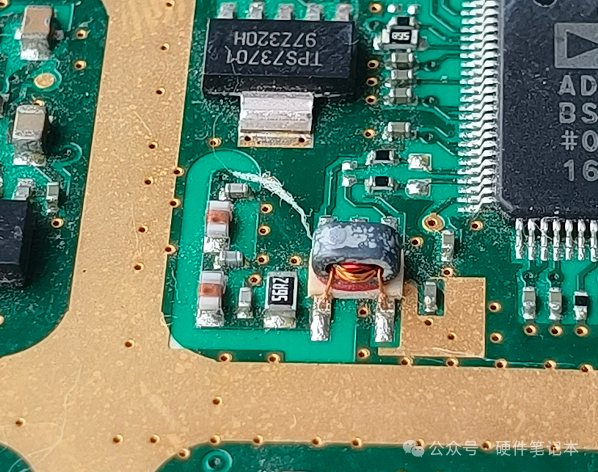

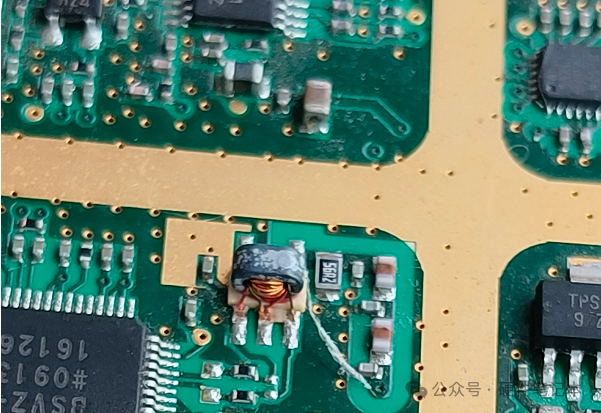

在板子的中间，发现一个有趣的5脚电感，是变压器吗？
这是电感的另一侧，伸出2个引脚。

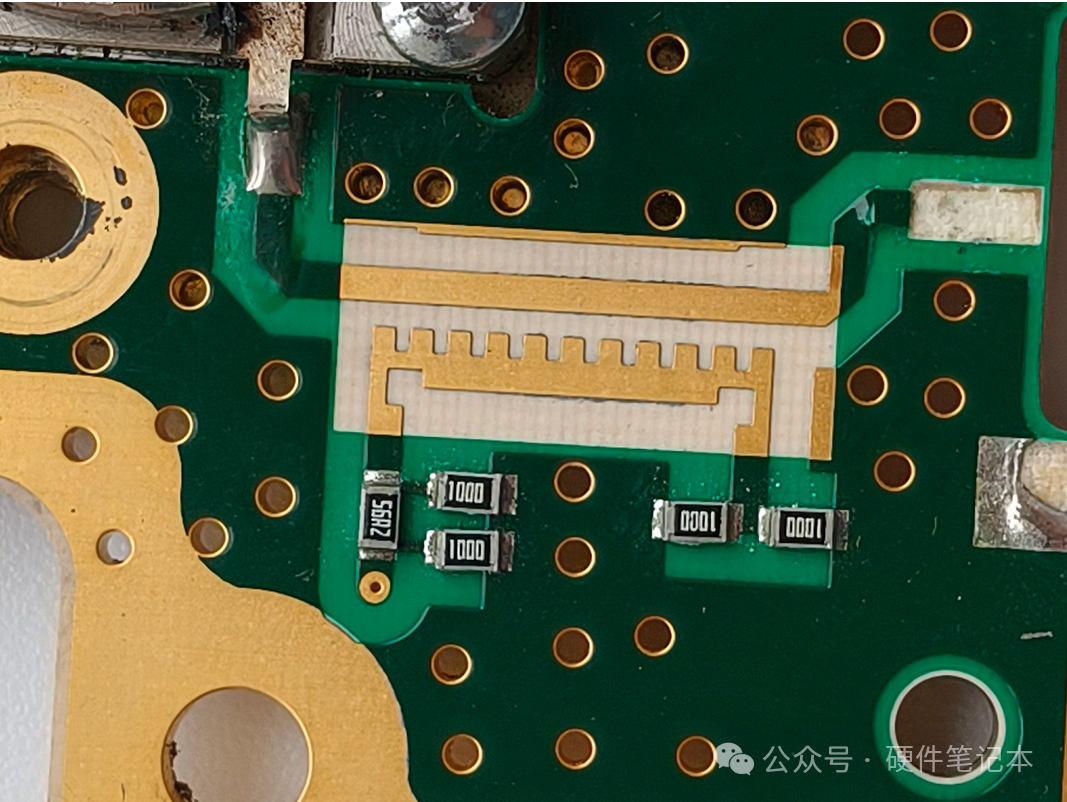

王工有注意到这里面的走线，两个电阻之间这样的走线确实没太理解，不过我想这应该跟射频有关吧。

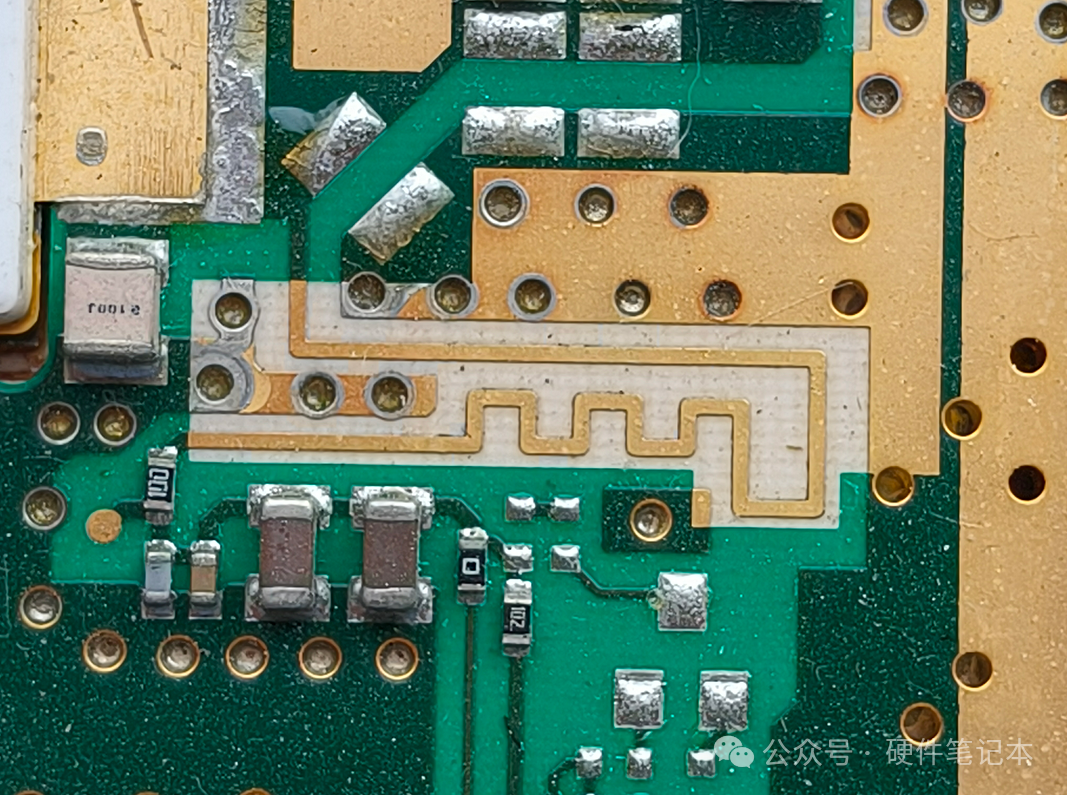

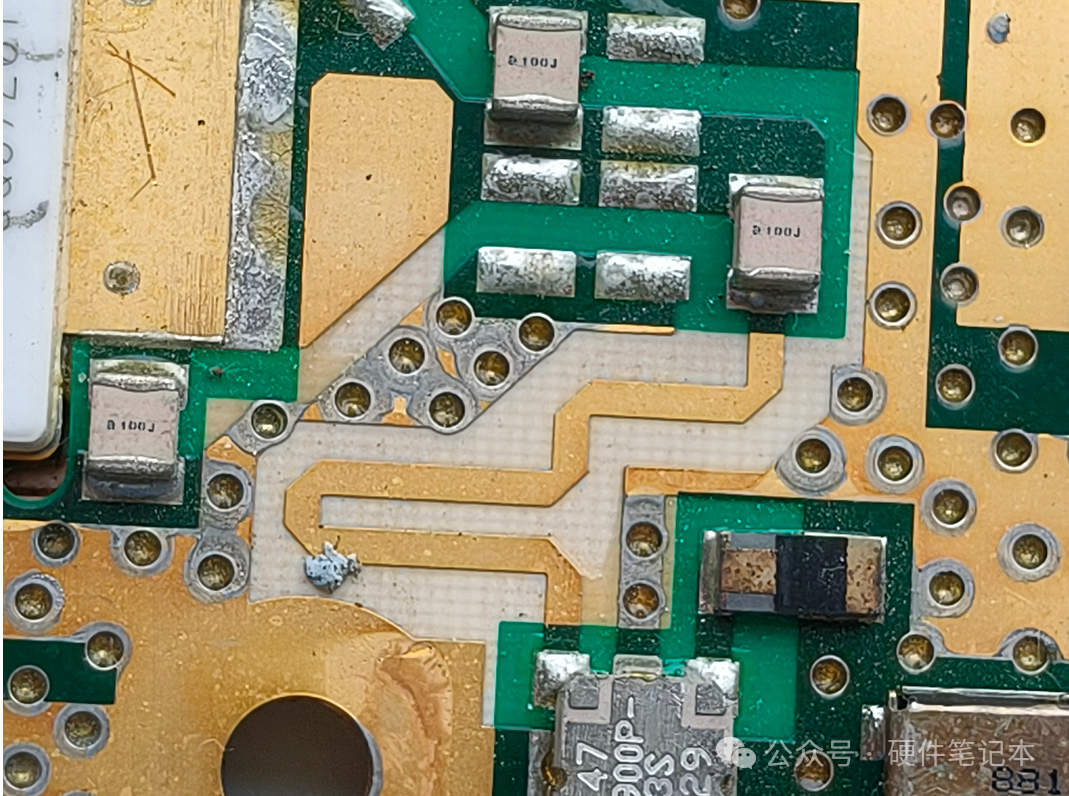

再来一张蛇形走线

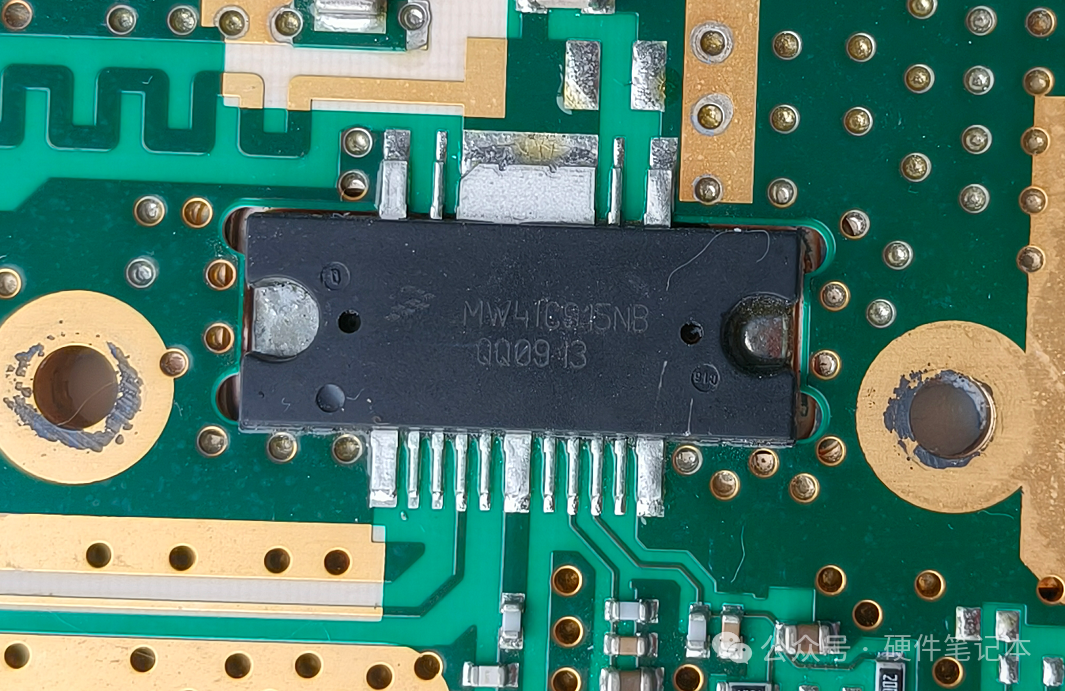

还发现一个奇怪封装的器件，丝印MW41915NB，网上没有找到相关信息。
这个元器件周围打了很多孔，没有丝印
侧面的视角。

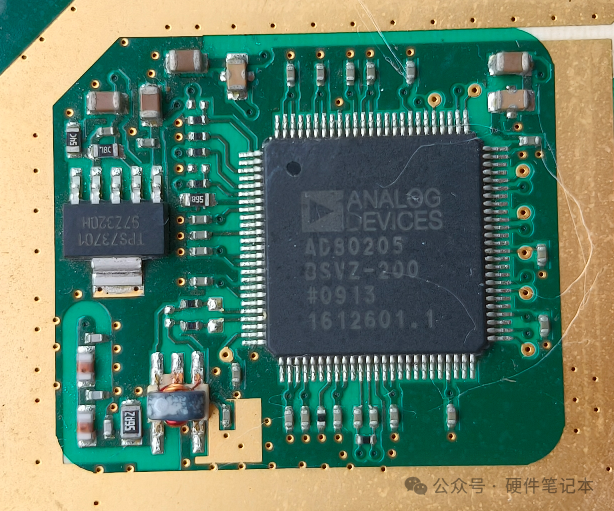

不过这里面我发现真的有很多ADI的芯片，丝印AD80205，网上包括ADI官网都找不到这颗芯片资料。

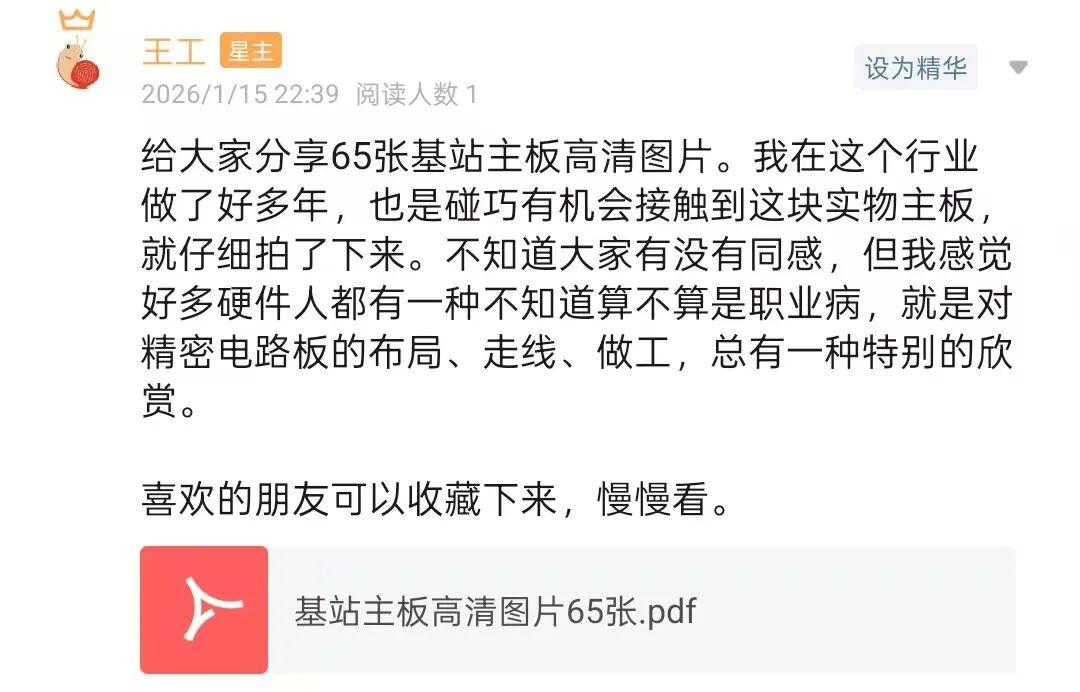

这种主板咱们今天算是开了眼界，欣赏一下就好。篇幅有限，我挑了65张高清细节图，已上传知识星球。
