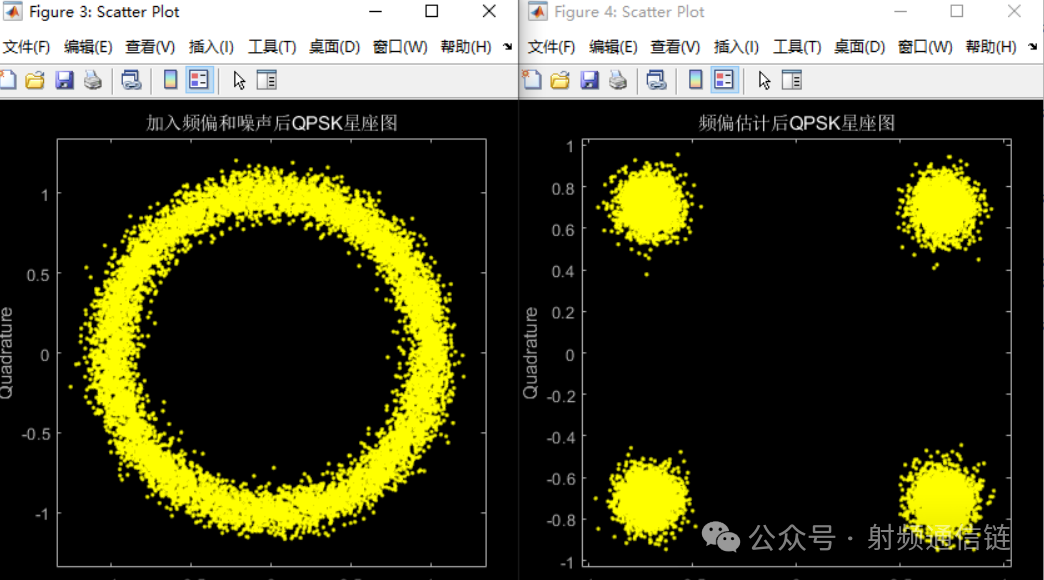

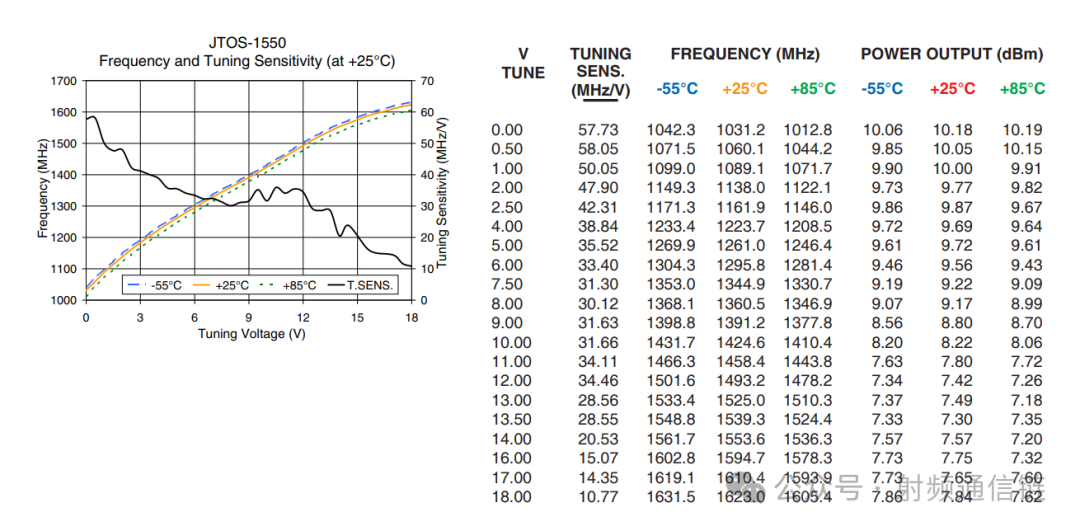

频率偏差的危害是什么？

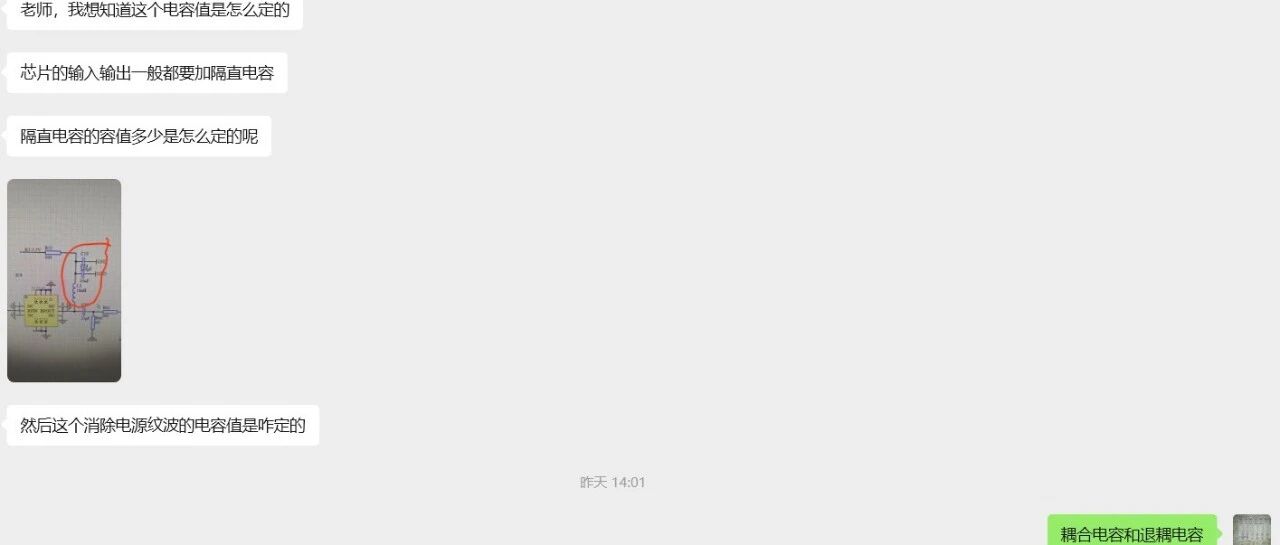

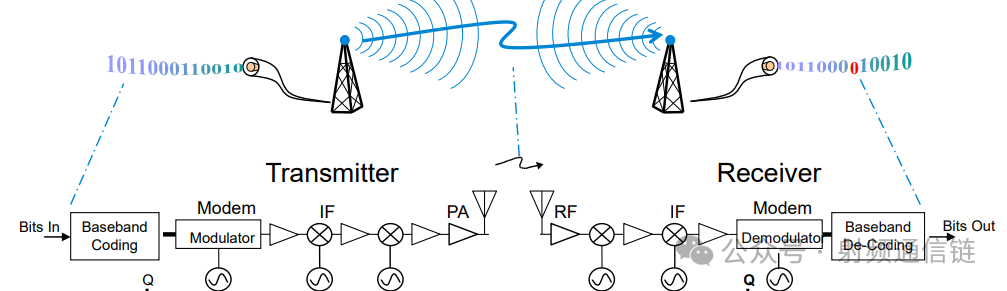

经常会有人问我，电容电感怎么选型1.核心参数与选型原则在射频领域，我们必须用“射频思维”来看待元件。每一个实际的元件都是一个复杂的RLC网络。(1) 自谐振频率(SRF)非理想特性：在射频/微波频率下，实际的介质并非理想介质，介质内部存在传导电流，会引起损耗。此外，电容器的阻抗由电导Ge和电纳ωC并联组成。等效电路：在射频/微波应用中，电容器的等效电路不仅包括电容，还要考虑引线电感L以及引线导体损耗的串联电阻Rs和介质损耗电阻Re。频率响应：高频段电容的特性会偏离理想电容，其阻抗随频率变化的特性会受到寄生参数的影响失效机制：超过SRF后电容呈感性，失去容性特性验证方法：优先选择提供S参数模型的供应商，实测频响曲线确认射频电路中，电容主要有三大用途：隔直 、退耦/旁路 、谐振/匹配 。隔直电容目标 ：在所需的工作频带内，其阻抗应足够低，以最小化对信号的衰减。选型方法 ：计算在最低工作频率下的容抗（Xc = 1/(2πfC)）。通常要求容抗远小于源阻抗和负载阻抗（例如，对于50Ω系统，容抗应远小于5Ω）。确保其SRF远高于最高工作频率，通常要求 SRF ≥ 2~3倍工作频率 ，以保证它在整个频带内都呈现容性。典型值 ：对于GHz频段，100pF的C0G电容是常见选择。退耦/旁路电容目标 ：为射频信号提供一个到地的低阻抗路径，防止信号通过电源线串扰。选型方法 ：使用不同容值的电容并联 。大电容（如10nF, 100nF）提供低频段的低阻抗路径，小电容（如1pF, 10pF, 100pF）提供高频段的低阻抗路径。关键点 ：必须考虑PCB上的过孔和走线引入的寄生电感（可能高达1-2nH）。这个寄生电感会与电容在某个频率谐振，形成一个高阻抗峰，反而使退耦效果变差。多电容并联可以“抹平”这个阻抗曲线。谐振/匹配电容目标 ：用于LC谐振电路、阻抗匹配网络等，其性能直接影响电路的中心频率、带宽和效率。选型方法 ：必须使用高Q值、高稳定性的C0G/NP0电容 。精确计算容值后，选择其SRF远高于工作频率 的型号。关注其容值精度（如±5%, ±2%）。介质材料选择介质类型温漂系数适用场景耐压特性C0G/NP0±30ppm/℃高频/精密电路（谐振、匹配）耐压最高X7R±15%宽温工业/汽车应用（去耦）中等X5R/Y5V±22%消费电子（成本敏感）较低Z5U+22%/-56%大容量滤波（非关键射频路径）最低建议：射频信号路径必须选用C0G/NP0二、射频电感选型指南1. 核心参数与选型原则电感主要用于匹配网络 、RF Choke（射频扼流圈） 和谐振电路 。(1) 自谐振频率(SRF)必须满足：工作频率 ≤ 0.5 × SRF物理本质：分布电容(Cd)与电感并联谐振，超过SRF后呈容性(2) 电感值与Q值选择依据：根据电路功能（匹配、滤波、扼流）计算所需感值高频优化：Q值越高，损耗越小，选择性越好(3) 磁芯类型选择磁芯类型适用频段特点注意事项空心/陶瓷高频(>500MHz)热性能好，无饱和电感值有限铁芯中频不饱和，电感值适中性能介于陶瓷与铁氧体之间铁氧体低频(<100MHz)电感值高易饱和，温度稳定性差，射频慎用锥形磁芯超宽带带宽宽，寄生电容小用于Bias-T和宽带扼流(4) 电流能力饱和电流：Isat ≥ 1.2 × (Iout + ΔI/2)温升计算：ΔT = I² × DCR × Rθ，需确保温升在安全范围内博主遇到过温升过高，导致电感失效的情况2. 电感结构类型对比类型工艺优点缺点适用场景叠层片式陶瓷集成工艺成本低，高频性能好电感值范围有限，额定电流较小mainstream射频电路薄膜电感光刻工艺精度高，公差小电流小，电感值有限高精度匹配网络线绕式铜线绕制Q值高，DCR小体积较大，杂散电容较大低频射频电路锥形电感细线锥形绕制超宽带，寄生电容极小尺寸小，电流能力有限超宽带Bias-T 类型选择绕线电感 ：Q值最高，电流容量大。是匹配和谐振电路的首选。但SRF相对较低，寄生电容较大。薄膜电感 ：在硅基或陶瓷基板上制作，精度高，尺寸小，SRF非常高，非常适合GHz以上的高频电路。但Q值和电流容量通常低于绕线电感。多层片式电感 ：类似于MLCC电容，制作工艺类似。成本低，尺寸小，但Q值较低，稳定性较差，通常用于退耦和低频应用。射频扼流圈目标 ：为直流或低频信号提供通路，同时对射频信号呈现极高的阻抗，阻止射频信号进入电源电路。选型方法 ：确保其在工作频率下的阻抗足够大 （Xl = 2πfL）。通常要求感抗是电路阻抗的10倍以上。确保其SRF远离工作频带 。如果SRF正好落在工作频带内，其阻抗会急剧下降，失去扼流作用。匹配和谐振电路电感目标 ：与电容共同工作，实现特定的阻抗变换或频率选择。选型方法 ：必须使用高Q值电感 （通常是绕线或薄膜类型），以减小损耗。确保其SRF远高于工作频率 。关注其额定电流，防止大信号下饱和。三、实践选型步骤总结确定应用场景 ：是隔直、退耦、匹配还是谐振？这决定了元件的首要性能要求（稳定性、Q值、SRF）。计算理论值 ：根据电路理论（如阻抗匹配公式、截止频率公式）计算出理想情况下的C或L值。初选元件类型 ：电容 ：匹配/谐振/隔直 → C0G/NP0； 退耦 → X7R/X5R + C0G小电容组合。电感 ：匹配/谐振/RF Choke → 绕线或薄膜电感； 低频退耦 → 多层片式电感。查阅制造商Datasheet ：这是最关键的一步！重点关注：SRF曲线 ：确保在你工作的频率点上，元件呈现你期望的特性（容性/感性）。Q值曲线 ：在工作频率点是否有足够高的Q值？容值/感值精度和温度系数 ：你的电路容差有多大？封装尺寸 ：更小的封装（如0201, 01005）通常有更低的寄生参数（ESL），但更难焊接。仿真验证 ：将制造商提供的S参数模型（或自己根据SRF、ESR建立的RLC模型）导入ADS、HFSS等仿真软件，在完整的电路中进行仿真，看性能是否达标。实际测试与调试 ：制作PCB并进行测量。由于PCB本身的寄生效应，实际性能与仿真总有差异，可能需要在板上进行容值/感值的微调。来源：射频通信链
