从“好滤波器”到“坏系统”的阻抗视角

10月前浏览393

一、问题再定义:为什么“单端最优”≠“系统最优”

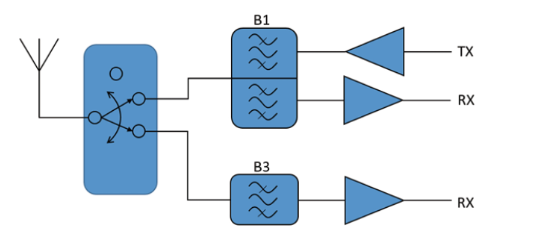

在多载波前端里,工程师常把滤波器、开关、环形器按“积木”方式拼搭:先独立把每个滤波器调到“驻波<1.3、插损<0.8 dB”,再简单并联。结果系统级联后却出现:

带内插损恶化 >2 dB

带外抑制掉坑 >10 dB

个别通道完全失谐

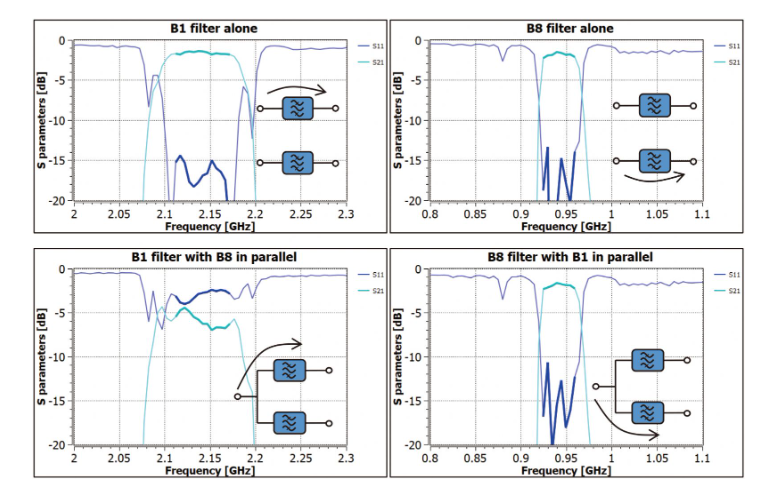

下图显示了频带8和频带1滤波器单独连接时的测试图,注意到级联以后频带1的滤波器被频带8破坏,但是频带8的滤波器完全不受影响。



根本原因分析

阻抗失配机制

理想隔离要求:非工作滤波器在工作频带内应呈现高阻抗(开路)

B8在B1频带的低阻抗特性→形成并联短路枝节 →改变B1端口的负载阻抗

阻抗失配导致B1通带能量反射,插损增大

不对称影响根源

B8滤波器的带外响应在B1频段存在容性谐振点

B1滤波器在B8频段无强谐振,保持高阻态



解决方案:阻抗匹配优化

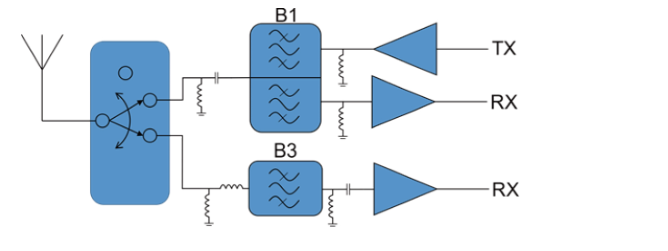

通过增加匹配网络将非工作状态阻抗拉至开路区:

设计步骤

定位问题频点

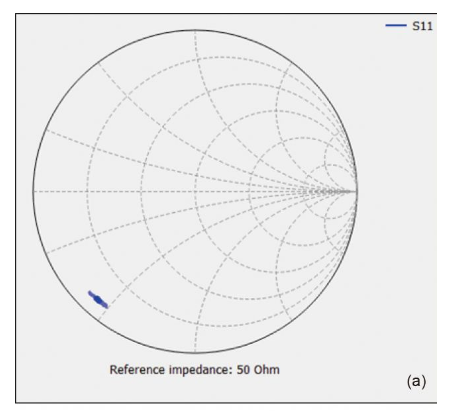

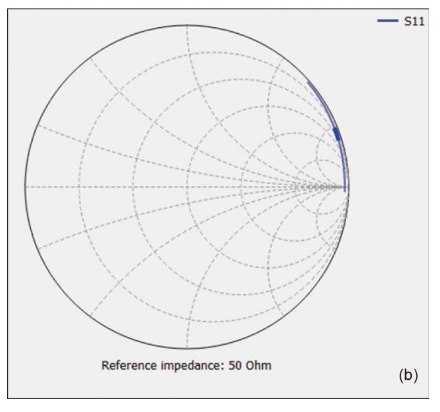

测量B8在B1通带的Smith圆图轨迹

识别阻抗最低点频率

设计匹配枝节

原B8输入端口

串联λ/4开路枝节

目标:B1频带内高阻抗

枝节类型 :选用λ/4开路短截线(或LC谐振电路)

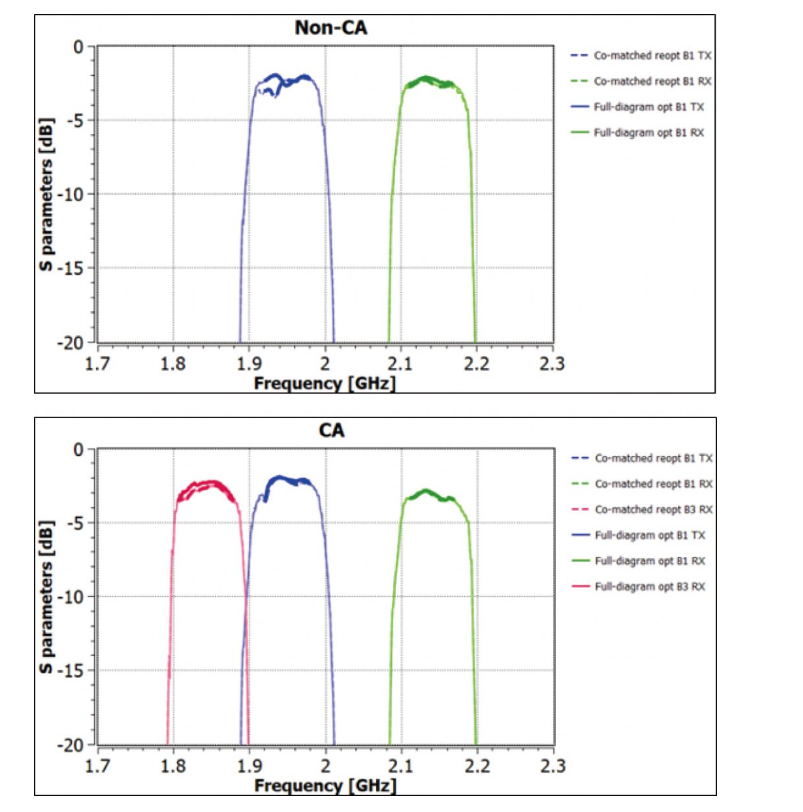

蓝色曲线 (原始级联):
B1通带插损增大1.2dB,带外抑制下降10dB

红色曲线 (阻抗匹配后):

插损恢复至单机水平

带外抑制提升15dB以上



总结

多频段滤波器级联劣化的核心矛盾是非工作状态阻抗未处于开路区 。通过:

Smith圆图定位阻抗异常频点

针对性设计λ/4枝节/LC匹配网络

将非工作滤波器阻抗拉至开路区

可有效解决级联干扰问题,提升系统整体性能。



来源:射频通信链
电路通信
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-11-01
