射频基础——电容电感怎么选型？

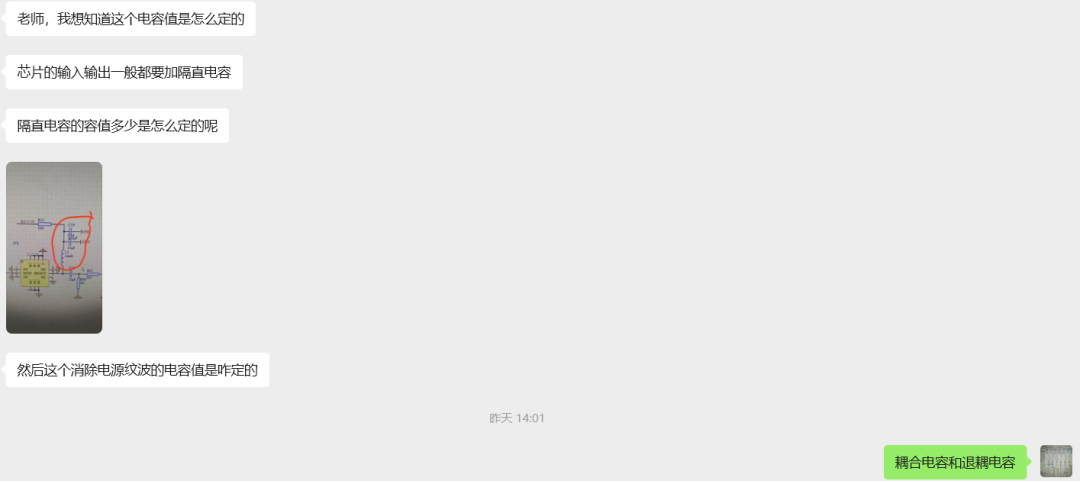

经常会有人问我，电容电感怎么选型
1.核心参数与选型原则
在射频领域，我们必须用“射频思维”来看待元件。每一个实际的元件都是一个复杂的RLC网络。
(1) 自谐振频率(SRF)
非理想特性：在射频/微波频率下，实际的介质并非理想介质，介质内部存在传导电流，会引起损耗。此外，电容器的阻抗由电导Ge和电纳ωC并联组成。
等效电路：在射频/微波应用中，电容器的等效电路不仅包括电容，还要考虑引线电感L以及引线导体损耗的串联电阻Rs和介质损耗电阻Re。
频率响应：高频段电容的特性会偏离理想电容，其阻抗随频率变化的特性会受到寄生参数的影响
失效机制：超过SRF后电容呈感性，失去容性特性
验证方法：优先选择提供S参数模型的供应商，实测频响曲线确认
射频电路中，电容主要有三大用途：隔直 、退耦/旁路 、谐振/匹配 。
隔直电容
目标 ：在所需的工作频带内，其阻抗应足够低，以最小化对信号的衰减。
选型方法 ：
计算在最低工作频率下的容抗（Xc = 1/(2πfC)）。通常要求容抗远小于源阻抗和负载阻抗（例如，对于50Ω系统，容抗应远小于5Ω）。
确保其SRF远高于最高工作频率，通常要求 SRF ≥ 2~3倍工作频率 ，以保证它在整个频带内都呈现容性。
典型值 ：对于GHz频段，100pF的C0G电容是常见选择。
退耦/旁路电容

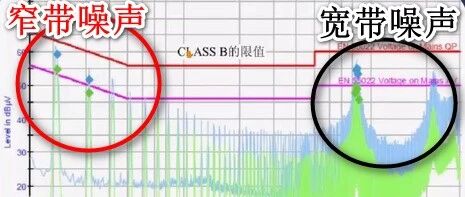

目标 ：为射频信号提供一个到地的低阻抗路径，防止信号通过电源线串扰。
选型方法 ：
使用不同容值的电容并联 。大电容（如10nF, 100nF）提供低频段的低阻抗路径，小电容（如1pF, 10pF, 100pF）提供高频段的低阻抗路径。
关键点 ：必须考虑PCB上的过孔和走线引入的寄生电感（可能高达1-2nH）。这个寄生电感会与电容在某个频率谐振，形成一个高阻抗峰，反而使退耦效果变差。多电容并联可以“抹平”这个阻抗曲线。
谐振/匹配电容
目标 ：用于LC谐振电路、阻抗匹配网络等，其性能直接影响电路的中心频率、带宽和效率。
选型方法 ：
必须使用高Q值、高稳定性的C0G/NP0电容 。
精确计算容值后，选择其SRF远高于工作频率 的型号。
关注其容值精度（如±5%, ±2%）。
介质材料选择
介质类型 | 温漂系数 | 适用场景 | 耐压特性 |
C0G/NP0 | ±30ppm/℃ | 高频/精密电路（谐振、匹配） | 耐压最高 |
X7R | ±15% | 宽温工业/汽车应用（去耦） | 中等 |
X5R/Y5V | ±22% | 消费电子（成本敏感） | 较低 |
Z5U | +22%/-56% | 大容量滤波（非关键射频路径） | 最低 |
建议：射频信号路径必须选用C0G/NP0
二、射频电感选型指南
1. 核心参数与选型原则
电感主要用于匹配网络 、RF Choke（射频扼流圈） 和谐振电路 。

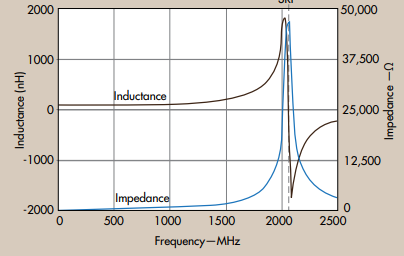

(1) 自谐振频率(SRF)
必须满足：工作频率 ≤ 0.5 × SRF

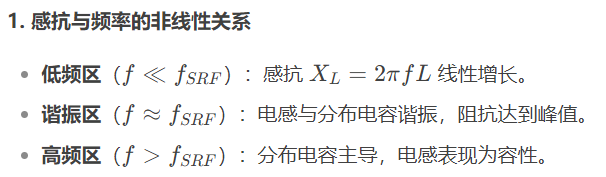

物理本质：分布电容(Cd)与电感并联谐振，超过SRF后呈容性
(2) 电感值与Q值
选择依据：根据电路功能（匹配、滤波、扼流）计算所需感值
高频优化：Q值越高，损耗越小，选择性越好
(3) 磁芯类型选择
磁芯类型 | 适用频段 | 特点 | 注意事项 |
空心/陶瓷 | 高频(>500MHz) | 热性能好，无饱和 | 电感值有限 |
铁芯 | 中频 | 不饱和，电感值适中 | 性能介于陶瓷与铁氧体之间 |
铁氧体 | 低频(<100MHz) | 电感值高 | 易饱和，温度稳定性差，射频慎用 |
锥形磁芯 | 超宽带 | 带宽宽，寄生电容小 | 用于Bias-T和宽带扼流 |
(4) 电流能力
饱和电流：Isat ≥ 1.2 × (Iout + ΔI/2)
温升计算：ΔT = I² × DCR × Rθ，需确保温升在安全范围内
博主遇到过温升过高，导致电感失效的情况
2. 电感结构类型对比
类型 | 工艺 | 优点 | 缺点 | 适用场景 |
叠层片式 | 陶瓷集成工艺 | 成本低，高频性能好 | 电感值范围有限，额定电流较小 | mainstream射频电路 |
薄膜电感 | 光刻工艺 | 精度高，公差小 | 电流小，电感值有限 | 高精度匹配网络 |
线绕式 | 铜线绕制 | Q值高，DCR小 | 体积较大，杂散电容较大 | 低频射频电路 |
锥形电感 | 细线锥形绕制 | 超宽带，寄生电容极小 | 尺寸小，电流能力有限 | 超宽带Bias-T |
类型选择
绕线电感 ：Q值最高，电流容量大。是匹配和谐振电路的首选。但SRF相对较低，寄生电容较大。
薄膜电感 ：在硅基或陶瓷基板上制作，精度高，尺寸小，SRF非常高，非常适合GHz以上的高频电路。但Q值和电流容量通常低于绕线电感。
多层片式电感 ：类似于MLCC电容，制作工艺类似。成本低，尺寸小，但Q值较低，稳定性较差，通常用于退耦和低频应用。
射频扼流圈
目标 ：为直流或低频信号提供通路，同时对射频信号呈现极高的阻抗，阻止射频信号进入电源电路。
选型方法 ：
确保其在工作频率下的阻抗足够大 （Xl = 2πfL）。通常要求感抗是电路阻抗的10倍以上。
确保其SRF远离工作频带 。如果SRF正好落在工作频带内，其阻抗会急剧下降，失去扼流作用。
匹配和谐振电路电感
目标 ：与电容共同工作，实现特定的阻抗变换或频率选择。
选型方法 ：
必须使用高Q值电感 （通常是绕线或薄膜类型），以减小损耗。
确保其SRF远高于工作频率 。
关注其额定电流，防止大信号下饱和。
三、实践选型步骤总结
确定应用场景 ：是隔直、退耦、匹配还是谐振？这决定了元件的首要性能要求（稳定性、Q值、SRF）。
计算理论值 ：根据电路理论（如阻抗匹配公式、截止频率公式）计算出理想情况下的C或L值。
初选元件类型 ：
电容 ：匹配/谐振/隔直 → C0G/NP0； 退耦 → X7R/X5R + C0G小电容组合。
电感 ：匹配/谐振/RF Choke → 绕线或薄膜电感； 低频退耦 → 多层片式电感。
查阅制造商Datasheet ：这是最关键的一步！重点关注：
SRF曲线 ：确保在你工作的频率点上，元件呈现你期望的特性（容性/感性）。
Q值曲线 ：在工作频率点是否有足够高的Q值？
容值/感值精度和温度系数 ：你的电路容差有多大？
封装尺寸 ：更小的封装（如0201, 01005）通常有更低的寄生参数（ESL），但更难焊接。

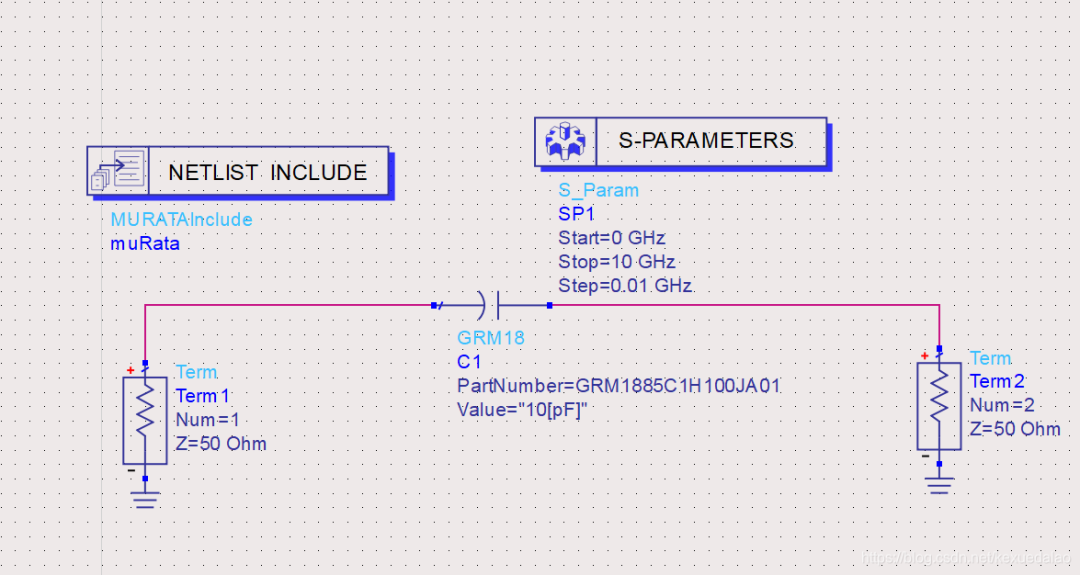

仿真验证 ：将制造商提供的S参数模型（或自己根据SRF、ESR建立的RLC模型）导入ADS、HFSS等仿真软件，在完整的电路中进行仿真，看性能是否达标。
实际测试与调试 ：制作PCB并进行测量。由于PCB本身的寄生效应，实际性能与仿真总有差异，可能需要在板上进行容值/感值的微调。
