高速电路设计入门指南

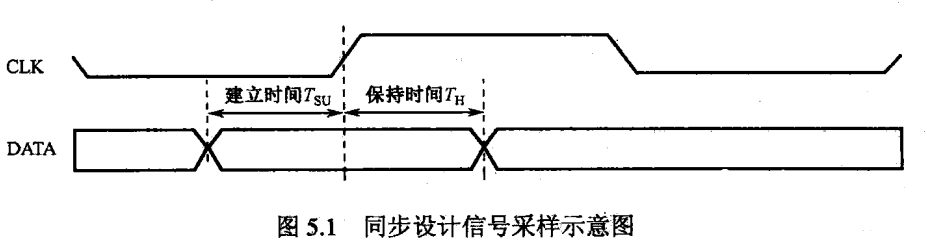

今天我准备了几本纸质新书，免费赠送给大家，书名是 《玩转高速电路——基于ANSYS HFSS的无源仿真实例》。这本书采用全彩印刷，内容详实，非常适合对高速电路设计和信号完整性分析感兴趣的工程师和同学们。 在详细介绍这本书之前，我想先和大家聊几个相关的话题。有些朋友可能对高速电路设计还不太熟悉，没关系，接下来我会帮助大家理解其中的关键点。01高速电路跟咱研发人员有啥关系？ 不知道大家有没有注意到，如今的电子产品功能越来越多、越来越复杂，但体积却越做越小。从智能手机到可穿戴设备，从5G基站到AI加速卡与计算集群，咱们用户对产品的要求可以用既要又要来形容——既要功能强大、性能稳定，又要外观精美、便携好用。这种趋势背后，是芯片工艺的持续优化和主频的不断提升。比如，芯片制程从过去的几十纳米逐步演进到如今的几纳米，主频也从几GHz向几十GHz迈进。电子设备正朝着更高频率、更大带宽、更低功耗的方向迭代发展。可以说，我们已经全面进入了高速电路时代。然而，高速电路的设计并不简单。随着信号速率越来越高，信号完整性（SI）问题变得日益突出。比如：信号反射：当信号在传输线中遇到阻抗不连续时，部分能量会被反射回源端，导致波形畸变；串扰干扰：相邻信号线之间的电磁耦合会引起噪声，影响信号质量；高频衰减：随着频率升高，导体损耗和介质损耗加剧，信号幅度下降；时序偏差：信号在传输路径中的延迟不一致，可能导致系统时序错误。这些问题如果不在设计初期加以解决，很可能导致整个电路无法 正常工作，甚至需要重新打板、调试，造成时间和成本上的巨大浪费。因此，掌握信号完整性分析的方法，并借助专业的仿真工具进行验证，已成为咱们现代硬件工程师的必备技能。当然，如果你不从事高速这路这块的，就另当别论了。02ANSYS HFSS 2024 R1 软件介绍 ANSYS HFSS 是一款被业界广泛认可的高频电磁场仿真软件，可以用来验证设计的正确性与可靠性。专注于解决高频电磁问题，如天线设计、射频电路分析、电磁兼容性（EMC）评估等。可能有些小伙伴对 ANSYS 还不太熟悉，这里介绍一下。ANSYS 成立于1970年，总部位于美国匹兹堡，是全球领先的工程仿真软件提供商。其产品线覆盖结构力学、流体动力学、电磁场等多个领域。目前，全球96家世界500强企业（如、）以及众多顶尖高校都在使用 ANSYS 软件进行研发与教学。HFSS 尤其擅长处理高频、高速场景下的电磁问题，其核心优势在于能够精确求解复杂结构中的电磁场分布，提取散射参数（S参数），并分析信号完整性、电源完整性等关键指标。特别是在毫米波、太赫兹等高频场景，以及三维复杂模型中，HFSS 的表现尤为出色。03书籍介绍 好了，接下来重点介绍一下我今天要送出的这本书。很多初学者在面对高速电路设计时，虽然理论知识学了不少，但一旦动手仿真或调试，还是会感到无从下手。市面上虽然也有一些 HFSS 的教程，但大多偏重天线或射频方向，专门针对高速电路无源结构仿真的书籍并不多。所以这本书主要就是帮助大家系统掌握 HFSS 在高速电路无源仿真中的应用，打好信号完整性的基础。《HFSS信号完整性仿真实战指南》全书共分9章，由浅入深系统讲解高速电路无源结构的仿真方法：从信号完整性基础概念与HFSS软件操作入门，逐步展开至单端和差分信号的传输线、过孔建模分析，进而探讨参数设置影响，并针对多种典型走线、过孔及孔线组合进行综合仿真与优化。本书作为玩转高速电路系列的开篇之作，聚焦无源结构仿真，未来该系列还将陆续推出电源完整性、时序分析与测量验证主题图书，致力于系统化解析高速电路设计的核心问题，为读者构建从仿真到实战的完整知识体系。本书特色全彩印刷：图文并茂，示意图和仿真结果一目了然；实例驱动：每个章节都围绕一个典型实例展开，包括单端/差分传输线、过孔、孔线组合等；方法论贯穿：强调“先预测，再仿真”的学习方法，培养咱们的分析思维；配套资源丰富：提供每一步的操作截图和工程文件下载，方便咱们跟着练习。各章节内容介绍第1章 基础介绍 讲解信号完整性的基本概念，以及 HFSS 软件的基本操作界面和设置。 第2章 单端信号传输线仿真实例 从最简单的单端微带线、带状线入手，学习如何设置材料、边界条件和端口激励。 第3章 单端信号过孔仿真实例 分析过孔结构对信号的影响，包括阻抗变化和回流路径。 第4章 差分信号传输线仿真实例 介绍差分微带线的建模与仿真，理解不同线宽度、厚度、宽度和介质的传输特性。 第5章 差分信号过孔仿真实例 进一步讲解差分过孔的仿真方法与优化建议。第6章 不同参数设置仿真实例 探讨网格划分、求解频率等参数对仿真结果的影响。 第7章 典型走线仿真实例 包括 不同间距，不同位置的多对差分信号线， BGA 区域中三角形 tab 信号线， 蛇形绕线， 鼓包”走线等各种条件下的 走线性能。 第8章 典型过孔仿真实例 对比不同类型过孔的优缺点及适用场景。 第9章 典型孔线仿真实例 将过孔与传输线结合起来，进行系统级仿真与优化。 信号完整性是一个系统性问题，涉及电路、材料、布局、封装等多个方面。一本书很难覆盖所有内容，因此本书以玩转高速电路为主题，主要聚焦在无源结构的仿真上，后续还将陆续推出关于电源完整性、时序分析、测量验证等主题的书籍。来源：硬件笔记本
