Fluent 网格交界面的应用
注意：本文基于 2025R2 版本编写，其他版本可能界面和操作上有所差异。
1 概述
非共节点网格（non-conformal mesh）可用于存在边界运动、几何形状复杂网格难以一次成功等场景。所谓非共节点网格，即网格节点排布在区域公共面两侧不一样。

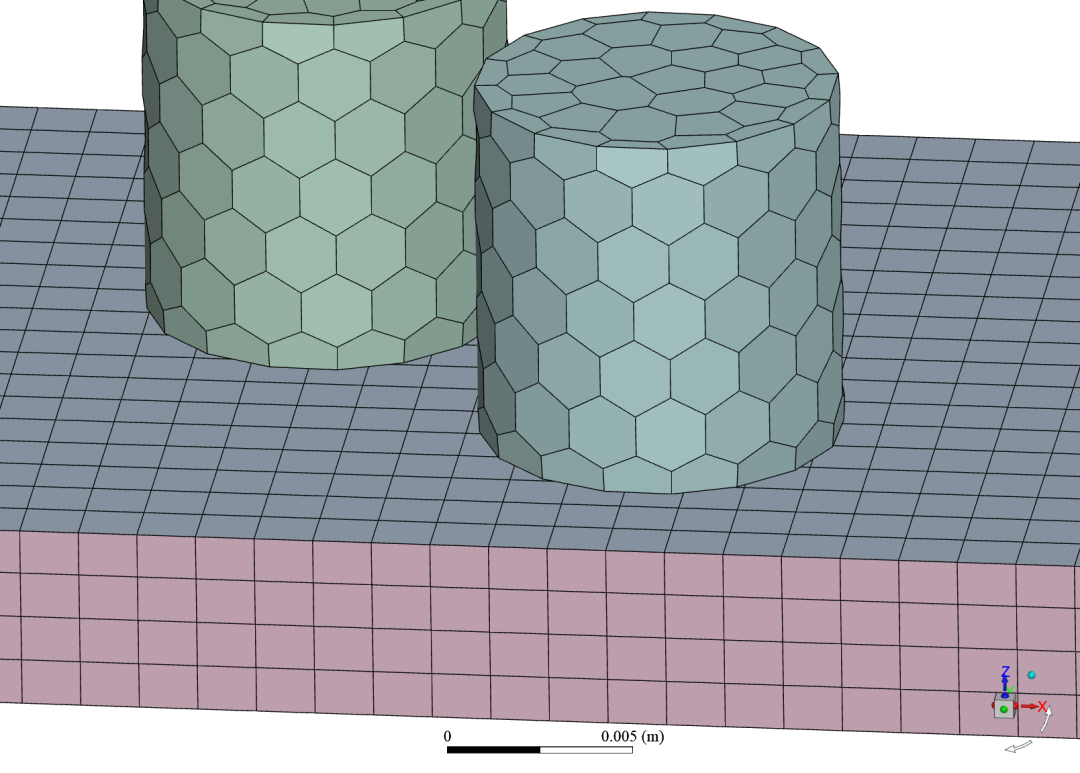

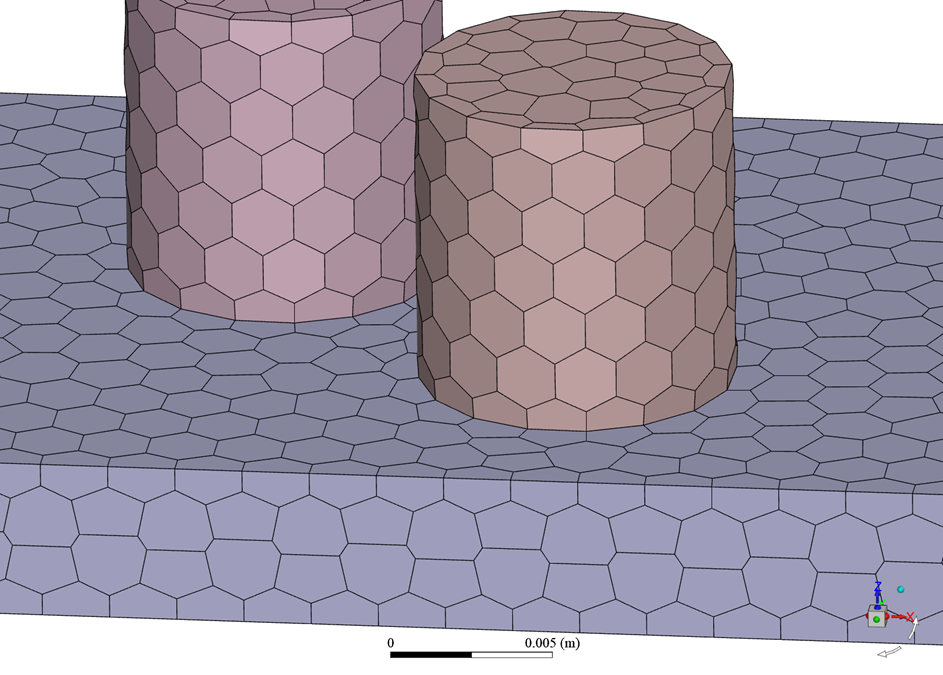

上：共节点网格；下：非共节点网格
网格交界面（mesh interface）是一种处理非共节点网格数据传递的方法，将两个面配对后形成一组网格交界面，并允许流体、热量等穿过两个面的重合部分。
Fluent 中仅限壁面（wall）和界面（interface）两类区域外部边界可配对创建交界面，其他边界类型（入口、出口、对称等）无法创建交界面。
2 Fluent中操作
2.1 创建交界面

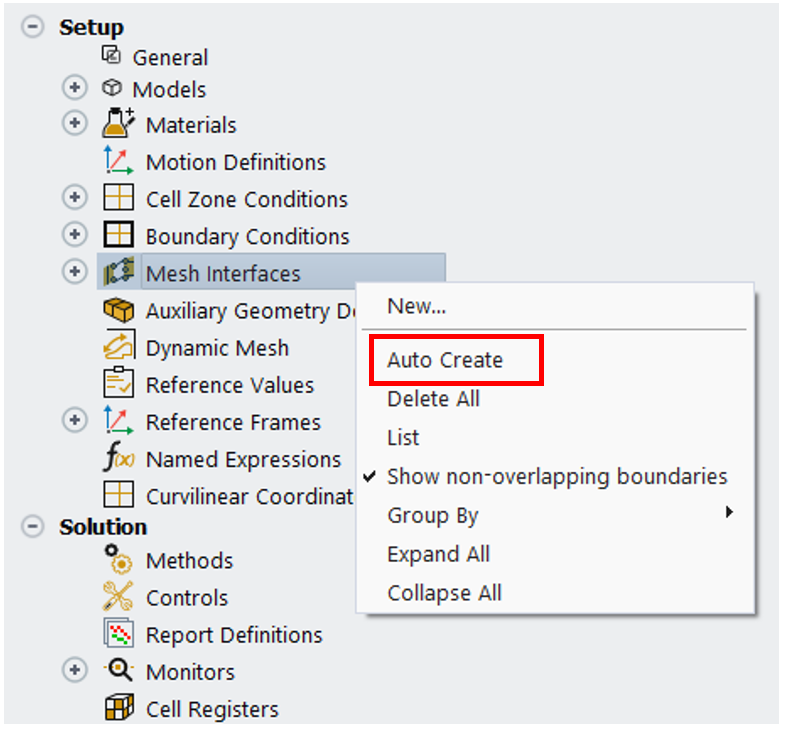

读取网格后，在界面左侧树状菜单的 “mesh interface” 处可直接右键选择 “auto create”，程序会自动根据面的距离，创建所有需要的网格交界面。

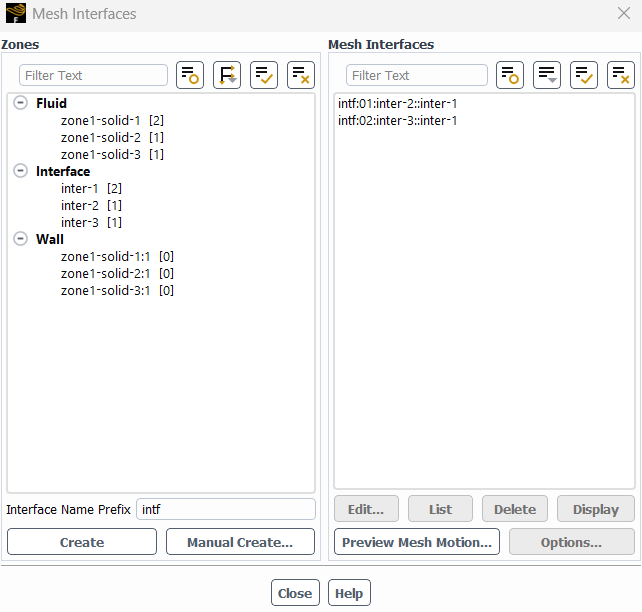

网格交界面的设置面板中列举了已设置的网格交界面，也可在此面板自行选择需要配对的边界并设置为一对网格交界面。
默认的网格交界面命名规范：intf : 数字 : 边界1 :: 边界2
创建过程中会在命令行中出现相关提示信息。其中面积百分比表示两个配对边界各自参与数据插值的面积比例，顺序同默认网格交界面命名中的边界顺序。
创建过程中，程序会自动化进行以下操作：
1 强制设定配对边界类型为界面（interface）
2 创建配对边界后方加上 “non-overlapping” 后缀的壁面，为边界上不参与插值的部分
3 创建以网格交界面命名的内部边界（interior）或者 wall/wall-shadow 配对，为边界上参与插值的部分

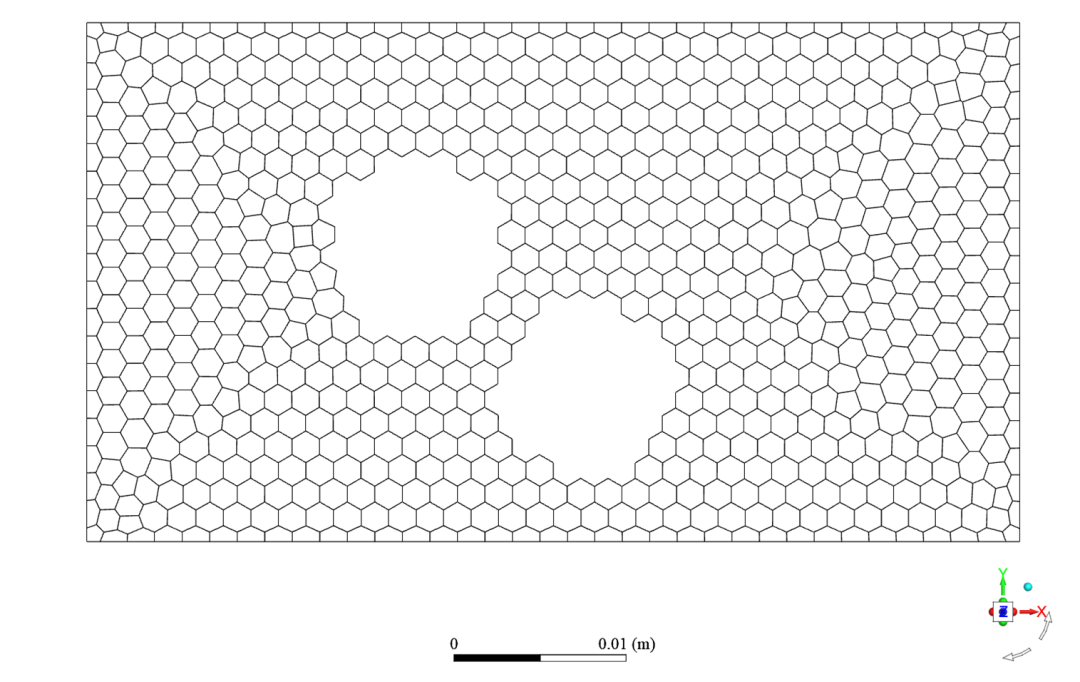

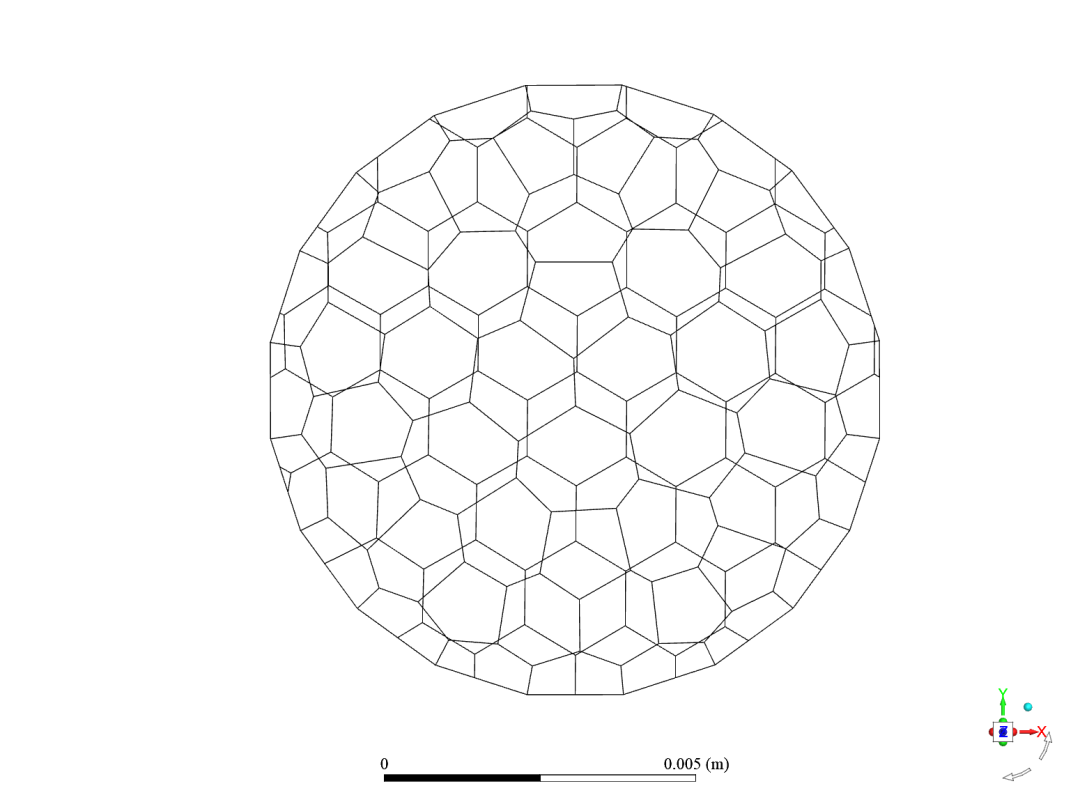

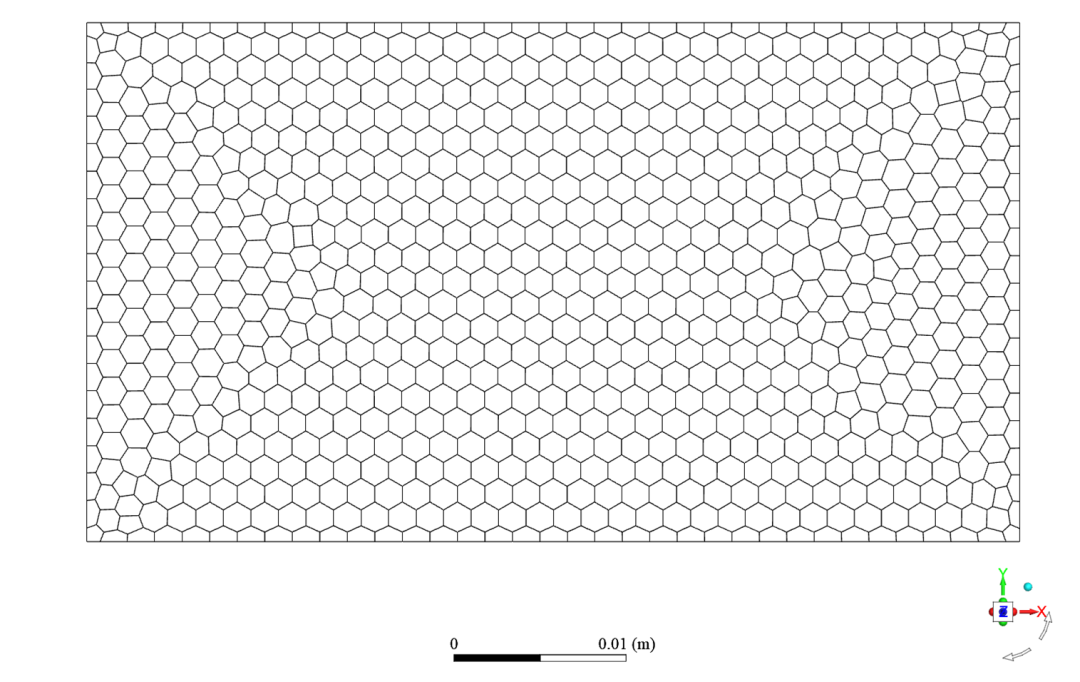

上：完整边界面；中：“non-overlapping” 壁面；下：内部边界面

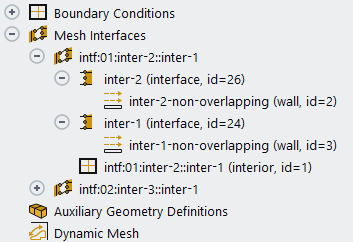

左侧树状菜单的 “mesh interface” 处，展开后如图所示，包含了上述各部分的从属结构。
2.2 几何不严格重合的处理
由于几何误差、网格划分等原因，可能无法做到配对面在几何上严格重合。若配对面之间存在较小的不重合，软件可忽略此误差正常计算。若不重合较大，建议修改网格和几何模型后重新操作。
若存在薄板型结构，自动化创建网格交界面时可能会将薄板两侧同时创建两组网格交界面，需要手动删除错误创建的网格交界面。
2.3 注意事项
1 若某个边界的类型为界面，但是没有对此界面指定从属的交界面，将会导致无法进行计算。
2 需要配对的边界建议网格尺寸尽可能相近，否则可能插值精度过低。
3 某些物理模型（例如欧拉液膜）不支持非共节点网格计算，具体参考 Fluent 帮助文档。
3 合并网格

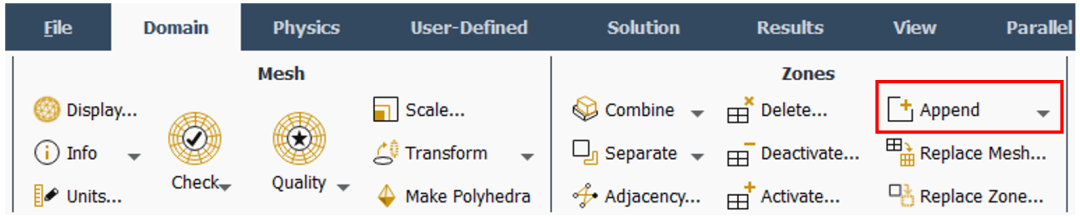

通过 Fluent 软件界面上方 “domain” 页面的 “append” 按钮可将不同来源的多个网格文件进行合并，从而避免网格必须一次性生成的限制。
合并后，区域之间需要创建网格交界面，否则无法 正确计算。
