啃透这一本,胜过摸索半年。TI的《运算放大器权威指南》让你的模电设计少踩坑

10月前浏览199
今天想跟大伙儿唠一本硬核技术书——《运算放大器权威指南》(第3版)。文末附456页完整版PDF文档获取方式。

这本书可以说是搞电路设计、玩模拟电子的小伙伴们案头必备的一本宝典。不管你是刚入门的小白,还是已经摸爬滚打多年的老师傅,都能从这厚厚的书里挖到宝贝。


011

书籍特点

先说说背景。这本书是半导体巨头德州仪器(TI)的两位资深工程师——布鲁斯·卡特和罗恩·曼西尼的智慧结晶,由姚剑清老师翻译成中文,人民邮电出版社出版。TI在模拟电路领域的地位不用多说,他们工程师写的书,相当于直接把大厂的设计思路和秘籍给公开了。

书的内容安排得也比较好,作者考虑到不同读者的基础,采用了模块化的写法。每一章都尽可能自成体系,你完全可以根据自己的水平,跳着读也没问题。

  • 如果你是纯新手,建议从第1章老老实实看到第11章,这会帮你把运放的基础打得更牢。

  • 如果你有一定电子基础,可以从第3章开始,快速补上运放的核心知识。

  • 如果你是老手,想查漏补缺或者解决特定问题,那就直接翻到你最关心的章节,比如噪声、稳定性、滤波器设计等等,每一章都有实实在在的“干货”。

这种写法难免会有点重复,但作者说了,只要能方便到不同需求的读者就好。可以说,这本书的目标就是:让新手看得懂,让老手不觉得浅。


021

内容简介

运算放大器(简称“运放”)可以说是模拟电路中比较重要的元器件,几乎所有复杂的信号处理都离不开它。

1、打好根基:从理想模型到现实世界
书的前半部分(大致到第11章)是打基础的。它会先带你回顾必要的电路理论,然后从一个“理想运放”的模型出发,推导出各种经典电路(比如反向放大器、同相放大器、差分放大器)的方程。

但电路设计不是做数学题,现实中的运放可没那么“理想”。所以书里会花大量篇幅讲这些“非理想”的特性:比如输入偏置电流、失调电压、温漂……这些参数如果处理不好,你的电路性能就会大打折扣。理解这些,是你从理论迈向实践的关键一步。


2、攻克难点:稳定性、噪声和单电源设计
这是很多工程师觉得最“头疼”也最体现功力的地方。

  • 反馈与稳定性(第6、7、8章):运放电路很多都离不开负反馈,但反馈没处理好,电路就会振荡,根本没法工作。这本书会深入讲解如何分析稳定性,并进行补偿,让你的电路乖乖听话。

  • 噪声理论(第12章):在做高精度测量、小信号放大时,噪声是头号敌人。这一章会告诉你噪声从哪里来,怎么计算,以及如何通过选型和电路设计来抑制它。


3、紧跟时代:前沿应用与实战技巧
这本书的第3版更新了很多现代电子设计急需的内容,这也是它特别有价值的地方。

  • 全差分运放(第11章):在高速、高精度领域(比如通信、高性能ADC/DAC接口),全差分结构越来越流行,它能提供更好的抗干扰能力。这本书详细讲解了它的工作原理和设计方法。

  • 运放用于RF设计(第17章):传统上觉得运放只用于低频,但现在很多运放的带宽已经能覆盖射频(RF)频段。这一章打破了传统界限,展示了运放在无线通信中的新角色。

  • 与ADC/DAC的接口设计(第14、15、18章):现在信号处理基本都是“模拟-数字-模拟”的流程,运放作为传感器和ADC之间、DAC和负载之间的桥梁,其设计至关重要。这本书给出了大量具体的连接方案和注意事项。

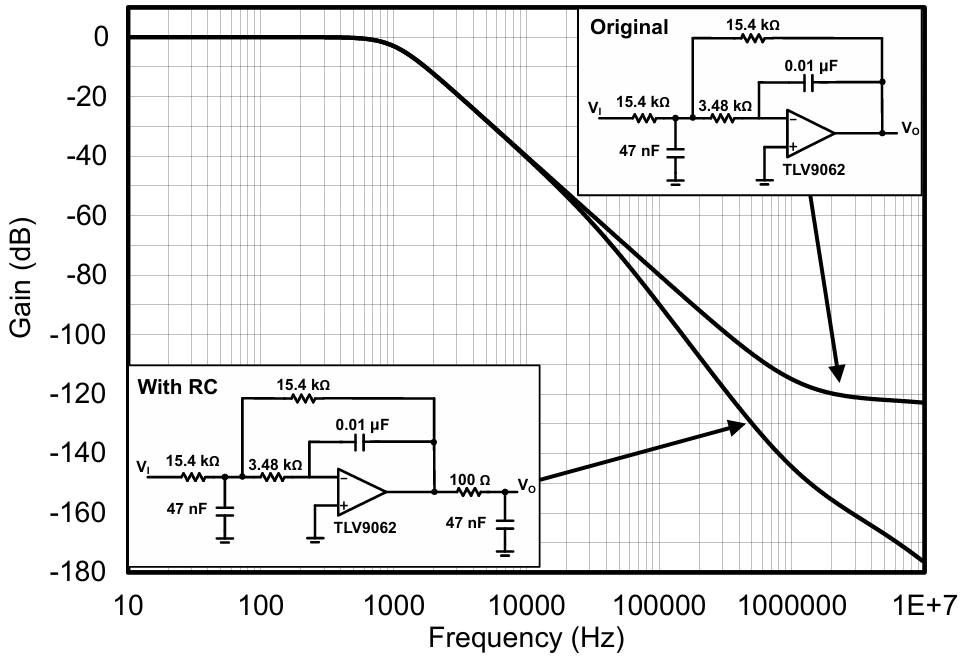

  • 有源滤波器和振荡器(第19、20、21章):教你如何用运放搭建各种滤波器(低通、高通、带通)和产生稳定的正弦波,这些都是信号调理电路的核心。


4、避坑指南:常见错误与实用附录
书的最后部分直接列出了一个“常见使用错误”清单(第25章)。很多初学者甚至是有经验的工程师都可能在这些细节上栽跟头,比如电源去耦没做好、没有考虑负载影响等等。先看看这一章,能帮你省下大把的调试时间。

附录也非常给力,比如提供了一个“单电源电路集”,相当于一个现成的电路图库,需要时可以直接参考。

注:本资源仅供学习交流,请勿用于商业用途。
