不过,在实际设计和调试过程中,咱们也常常会遇到各种问题,比如启动异常、电压不稳、噪声过大、温度过高等。本文将结合 Fairchild 半导体(现属安森美)的相关资料,梳理反激电源的基本原理、关键设计要点,帮助大家更好地理解和应用反激变换器。
011

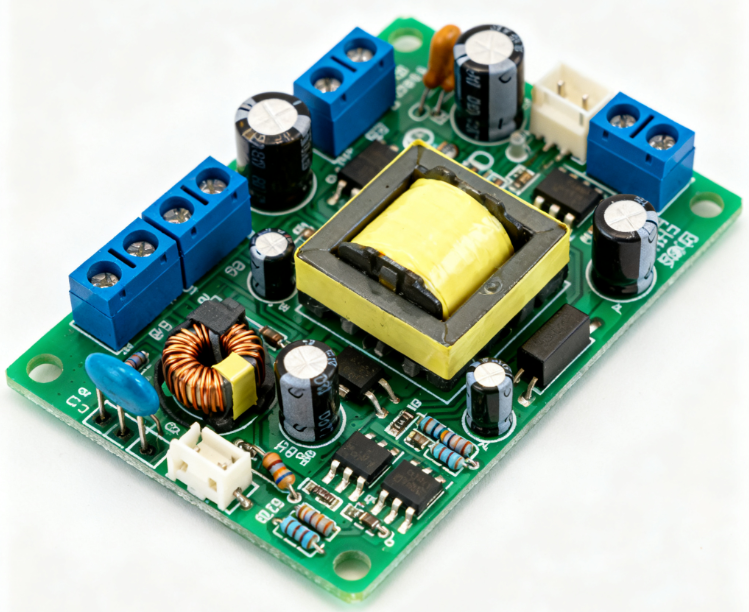

反激变换器的核心是一个带有多组绕组的变压器(更准确地说是耦合电感),通过开关管(如MOS管)的导通和关断,实现能量的存储和传递。当开关管导通时,电能存储在变压器的初级绕组中;当开关管关断时,能量通过次级绕组释放到负载。

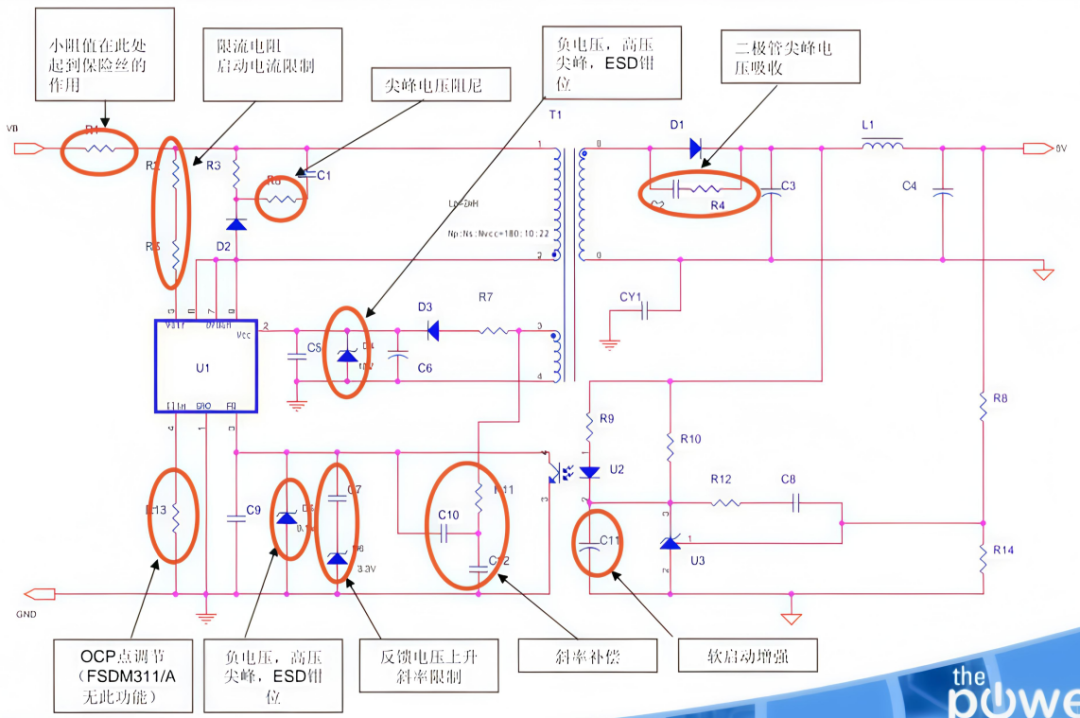

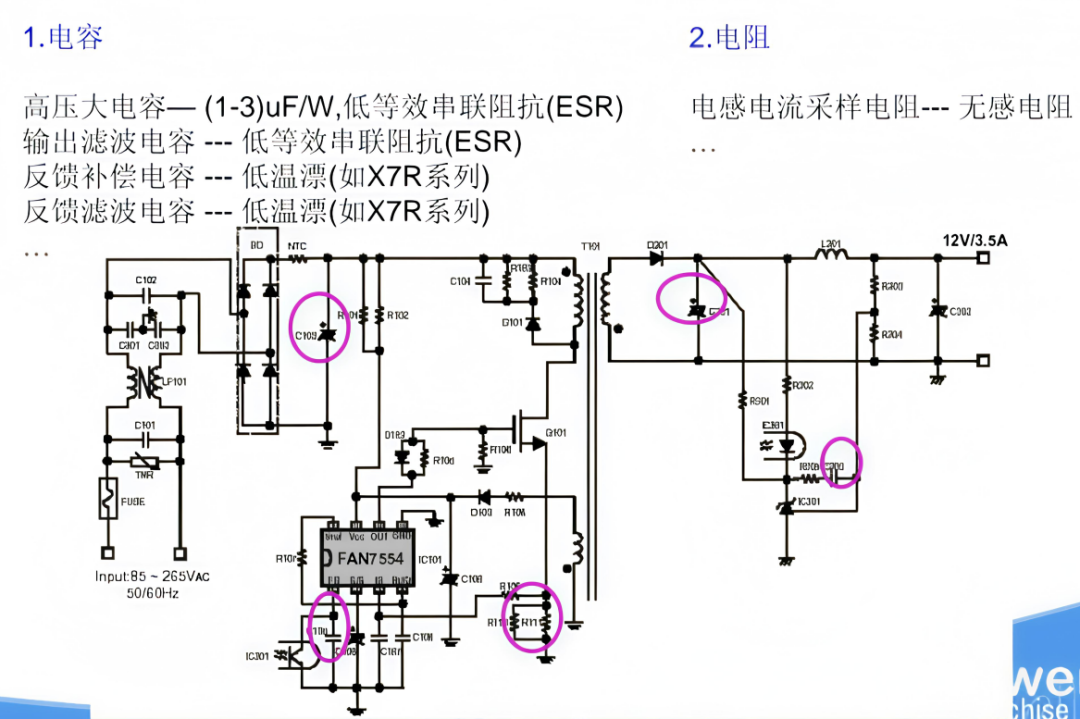

典型的反激电路包括:
输入整流滤波部分(桥式整流+大电容)
开关管(集成或外置)
变压器(初级、次级、辅助绕组)
输出整流滤波
反馈控制电路(光耦、稳压基准等)
021

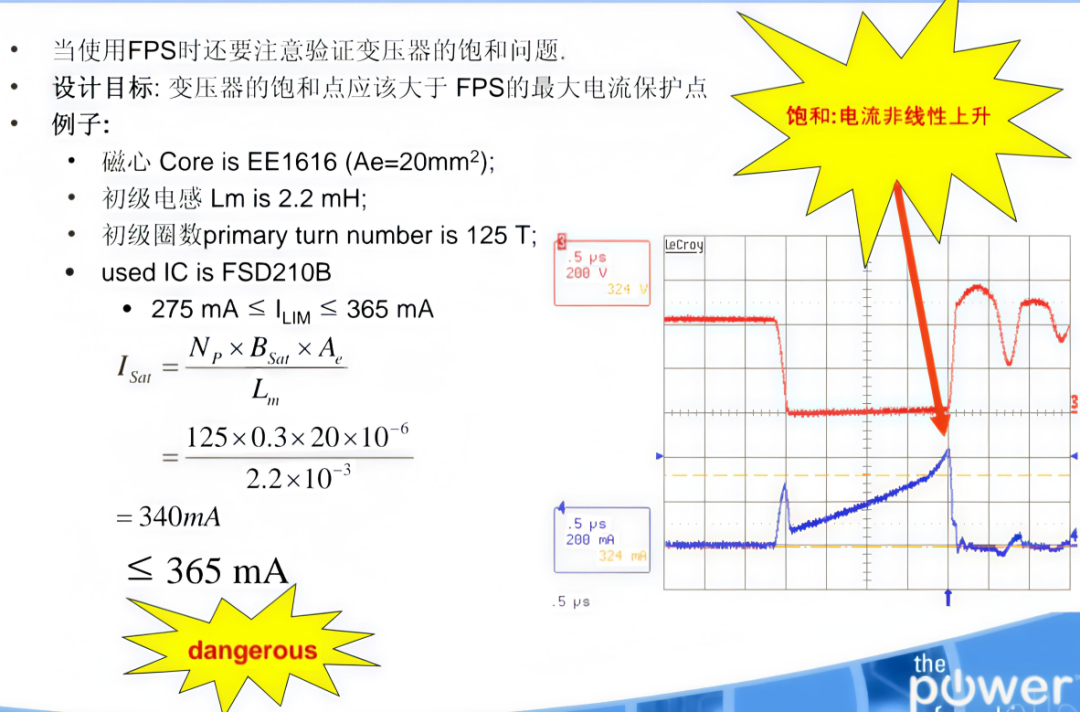

变压器是反激电源的重要器件,设计不当很容易导致饱和,进而损坏开关管。如下这张图有一个例子,可以计算出变压器的饱和电流。

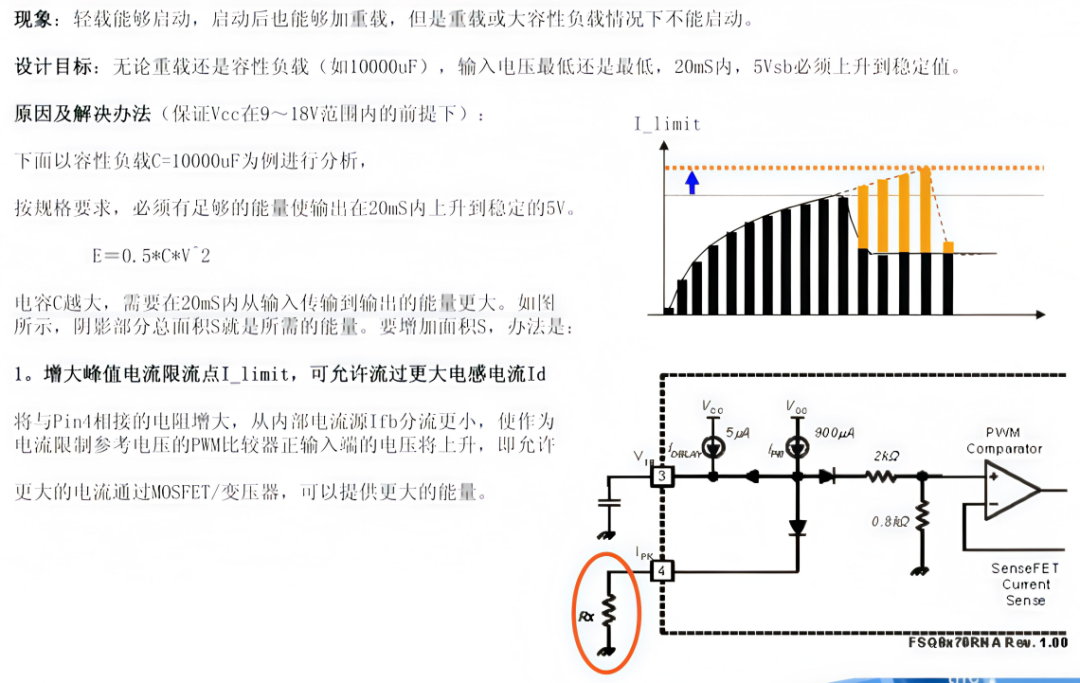

如果计算出的饱和电流低于IC的限流点,可以采取以下措施:
增加初级匝数
减小初级电感
调整限流电阻(影响输出功率)
实际绕制时,应尽量保证每层绕满整数匝,层间加绝缘胶带,以减少寄生电容,提升EMI性能。

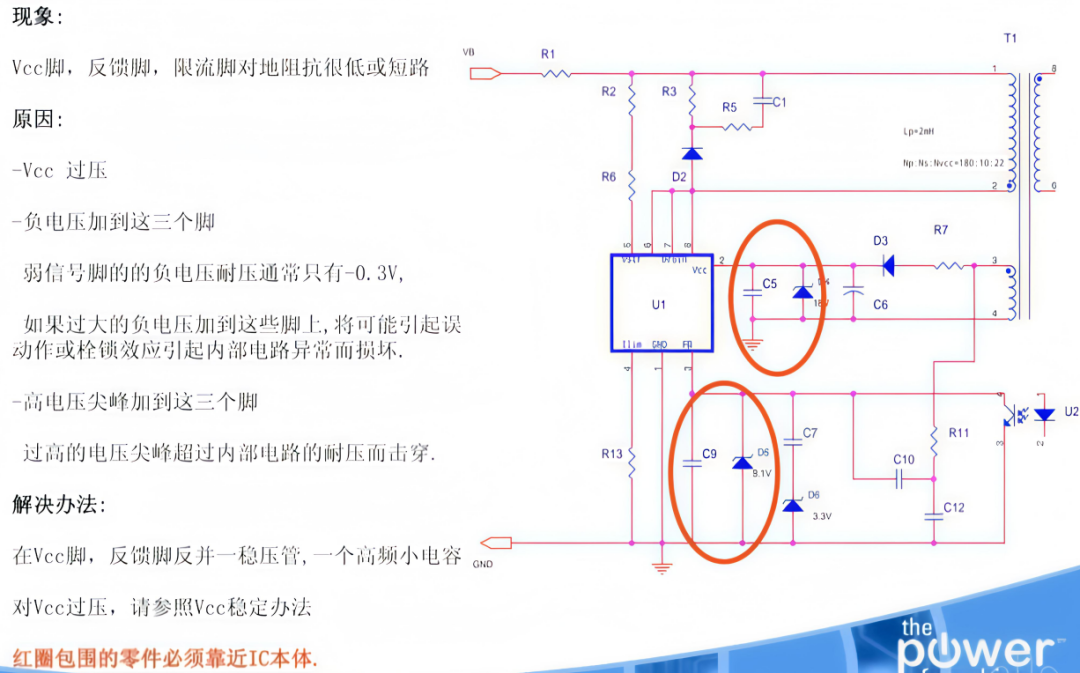

Vcc是控制IC的供电,必须保证在空载到满载的所有情况下,Vcc电压都能稳定在要求电压范围内。设计时要注意:

选择合适的Vcc绕组匝数
选用快恢复或超快恢复二极管作为整流管
可串入小磁珠或限流电阻以抑制尖峰
必要时可加少量假负载(如几mA)以维持轻载时的电压稳定

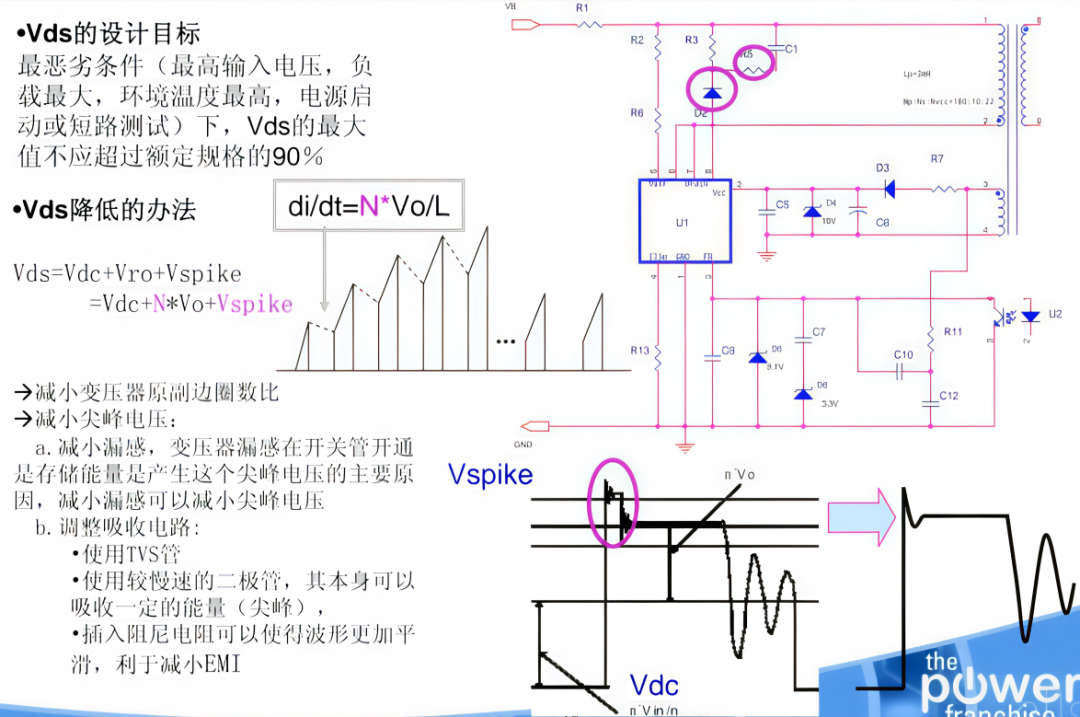

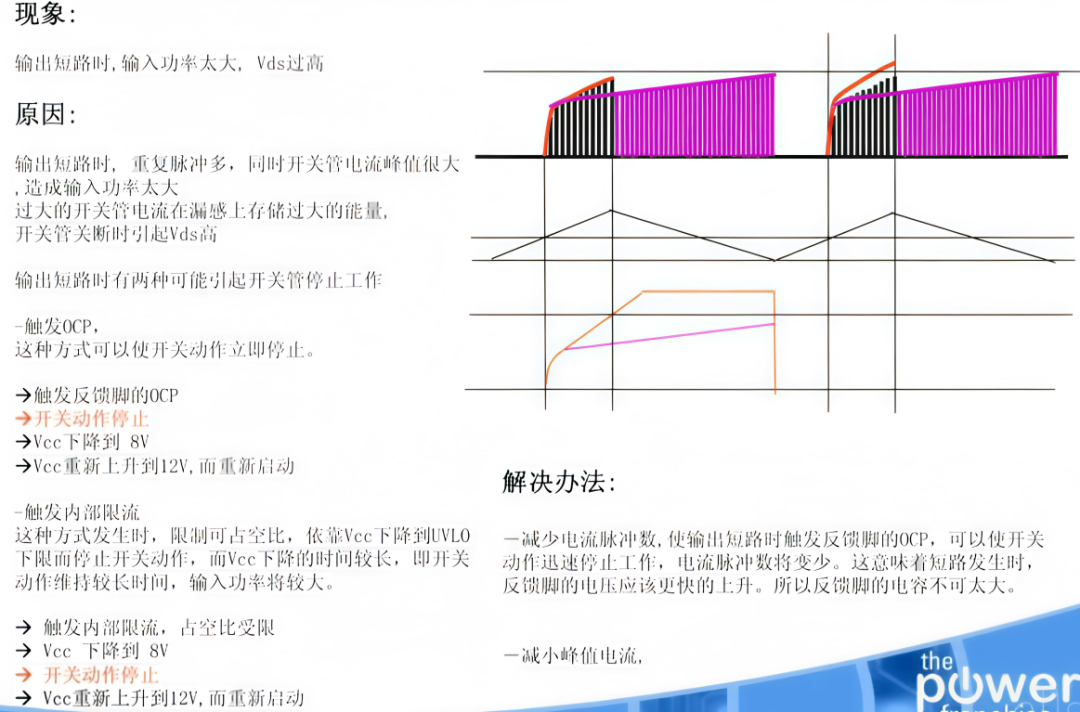

开关管关断时,由于变压器漏感的存在,会在Drain端产生尖峰电压。

降低Vds的方法包括:
减小初级与次级匝比
优化变压器绕制工艺,减小漏感
使用TVS、RCD等吸收电路
选择慢恢复二极管或串入阻尼电阻


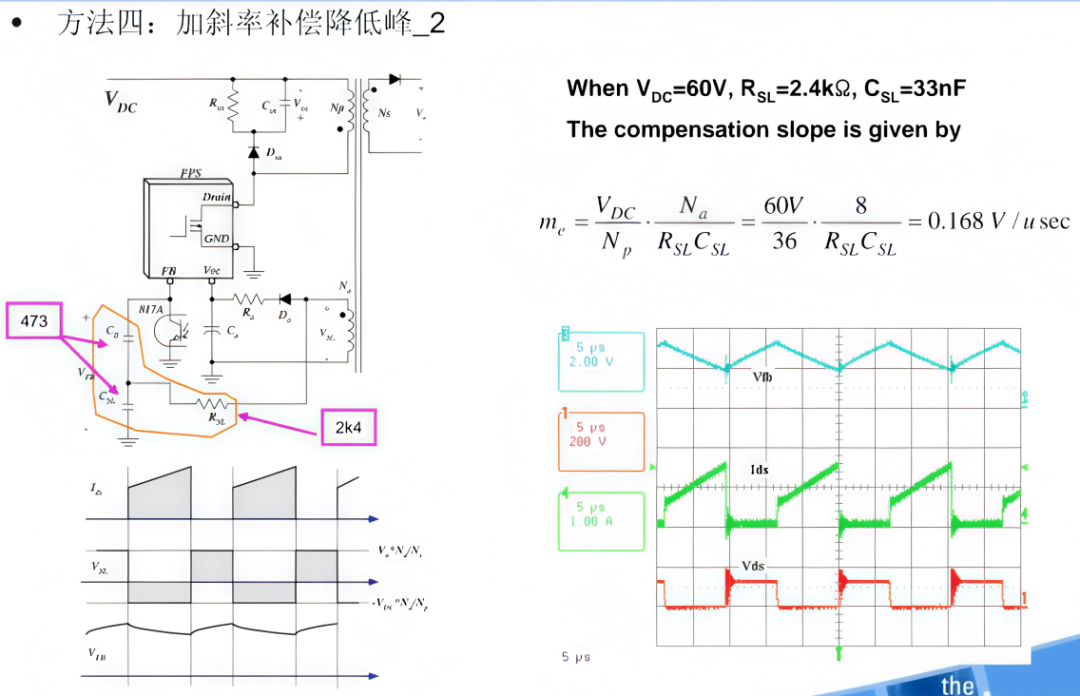

噪声主要源于变压器磁芯振动及陶瓷电容的压电效应,可通过变压器浸漆固定、钳位电容改用薄膜类型、增加斜率补偿电路以及调整Burst频率以避开人耳敏感频段(2kHz~4kHz)等措施进行降噪。

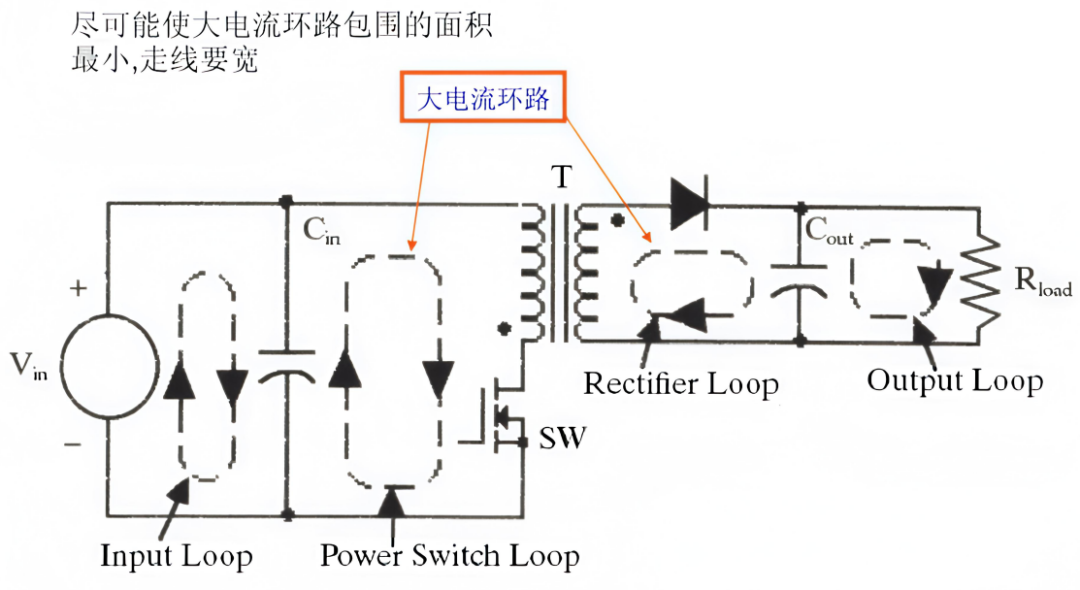

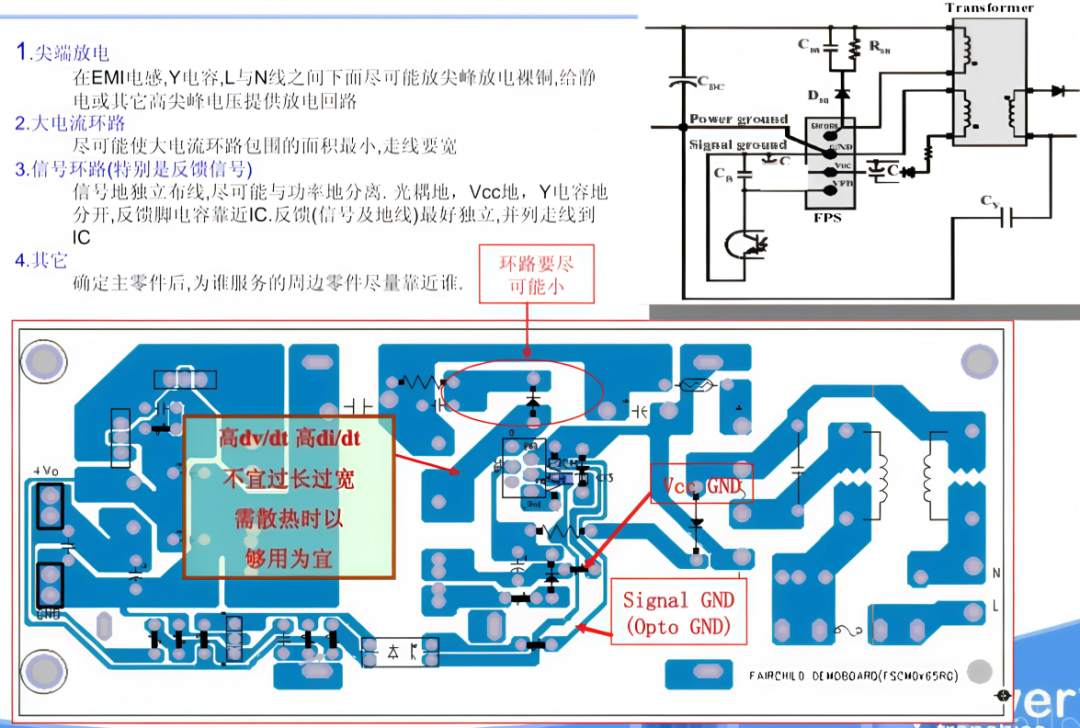

大电流环路(输入、开关、输出)面积尽量小,走线宽
小信号地单独走线,集中一点接功率地
反馈路径远离开关节点,避免干扰
IC的GND引脚尽量大面积铺铜,帮助散热



注:本资源仅供学习交流,请勿用于商业用途。
