上电就炸，找了一天，发现正负电源接反了。。

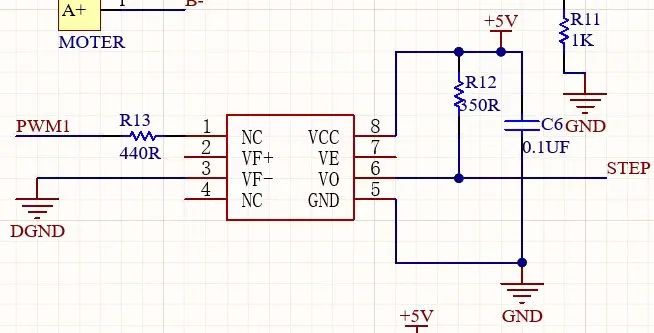

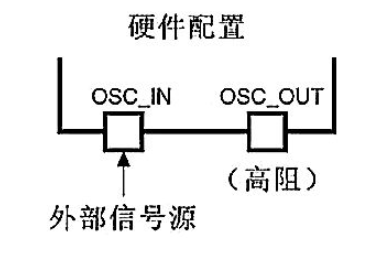

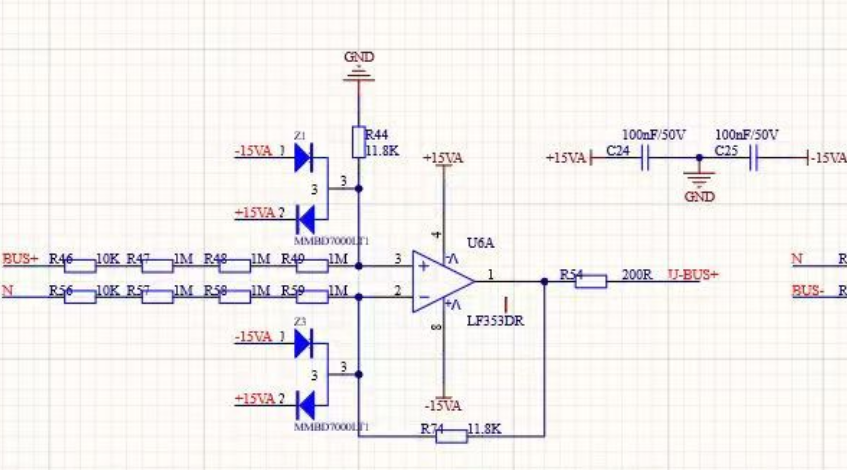

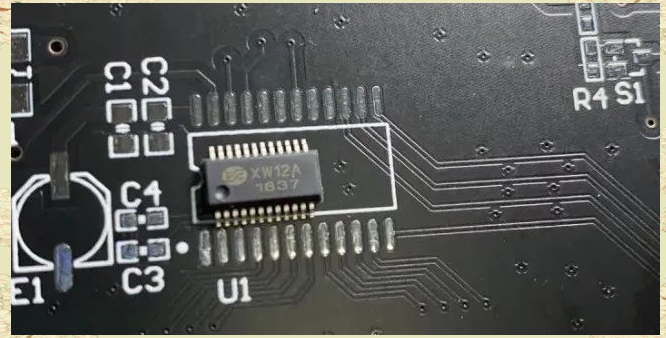

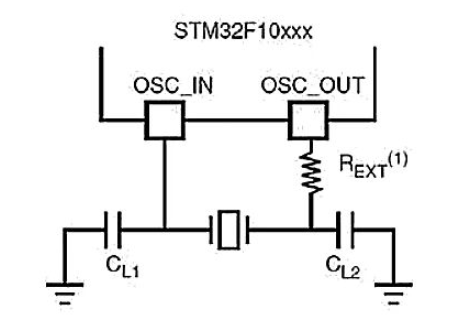

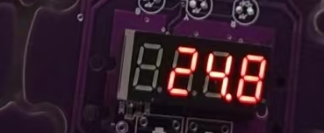

我们在做硬件设计的时候，总是伴随着很多意料之外的事情，尤其是一些低级错误，发现后真是头皮发麻，希望老板不要发现。1. 上次我把5%精度的电阻焊接到0.1%精度的ADC前端，发现多个板子的温度显示差很大，温度从18℃一直到28℃。2. 运放的正负电源接反了，2片板子，一片上电就炸，还有一片输出13.5V，一度怀疑运放是坏的。。3. 晶振选型的时候没发现应用电路上面是有源晶振，等到打板回来后，单片机驱动一款DDS芯片怎么也启动不了。。4. 光耦NC引脚接输入信号，找了一天，光耦怎么也不工作。5. 串口的RX和TX没有交叉，通信不了。TX->TX， RX->RX6. 有源蜂鸣器和无源蜂鸣器经常用错，有源蜂鸣器内部带有震荡源，因此只要一通电就会发出声音。而无源蜂鸣器内部则没有震荡源，所以如果使用直流信号无法使其鸣叫。8. 一块板子多个bom，有一次给贴片厂提供的BOM错了，导致回来的板子全部要返工。9. 到一家新单位，不熟悉新的EDA软件，导致机械孔全部没打孔，天线的禁止布线区没有挖空。虽然工作很多年，但是每次硬件出BOM，下单给供应商买物料贴片的时候都是心惊胆战，要么担心犯一些低级错误，要么就担心电路出问题耽误项目进度，多少都会有一些压力。
