CAD颗粒密堆积插件3D V3.0版本更新说明

AutoCAD 建模插件

CAD颗粒密堆积插件3D

V3.0版本更新说明

优化建模算法 支持有限元导入 可进行网格划分

"

可在AutoCAD内建立球体、多面体、圆柱体、长方体颗粒的混杂堆积模型。

CAD颗粒密堆积插件3D可在AutoCAD内建立球体、多面体、圆柱体、长方体颗粒的混杂堆积模型，生成的堆积模型可用于科研绘图渲染、有限元导入模拟等方面。三维密堆积模型支持COMSOL、ANSYS、ABAQUS等主流有限元软件的导入，且可在有限元软件内对模型进行网格划分。

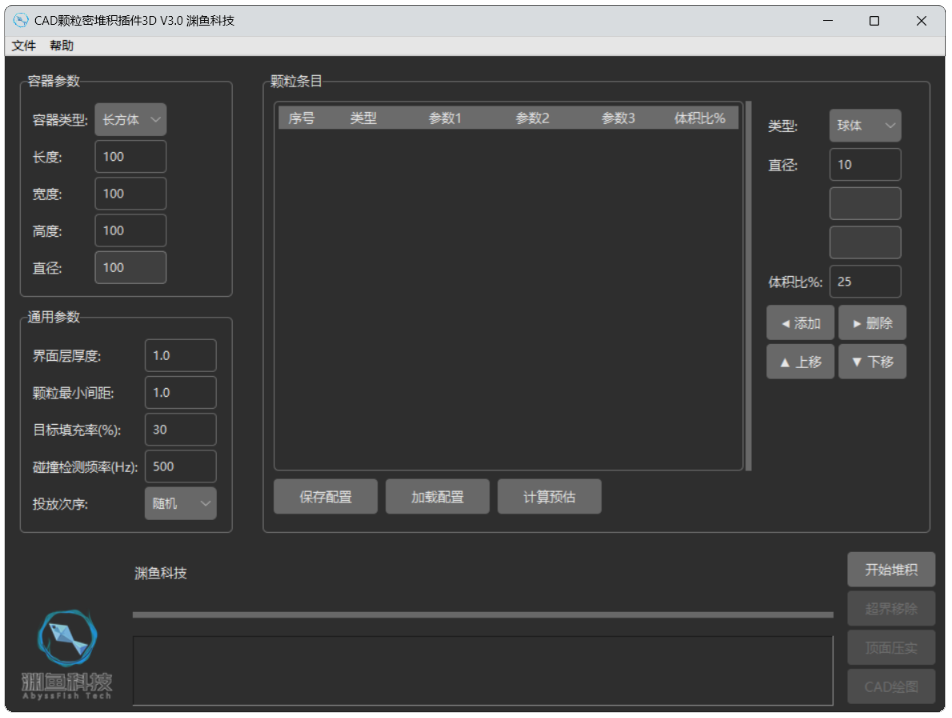

图1 CAD颗粒密堆积插件3D V3.0 插件界面图

本说明仅介绍 V2.0 版本新增及变更内容，V1.0、V2.0 已有功能不再重复介绍。

V1.0 版本介绍请参见： CAD颗粒密堆积插件3D V1.0

V2.0 版本介绍请参见： CAD颗粒密堆积插件3D V2.0

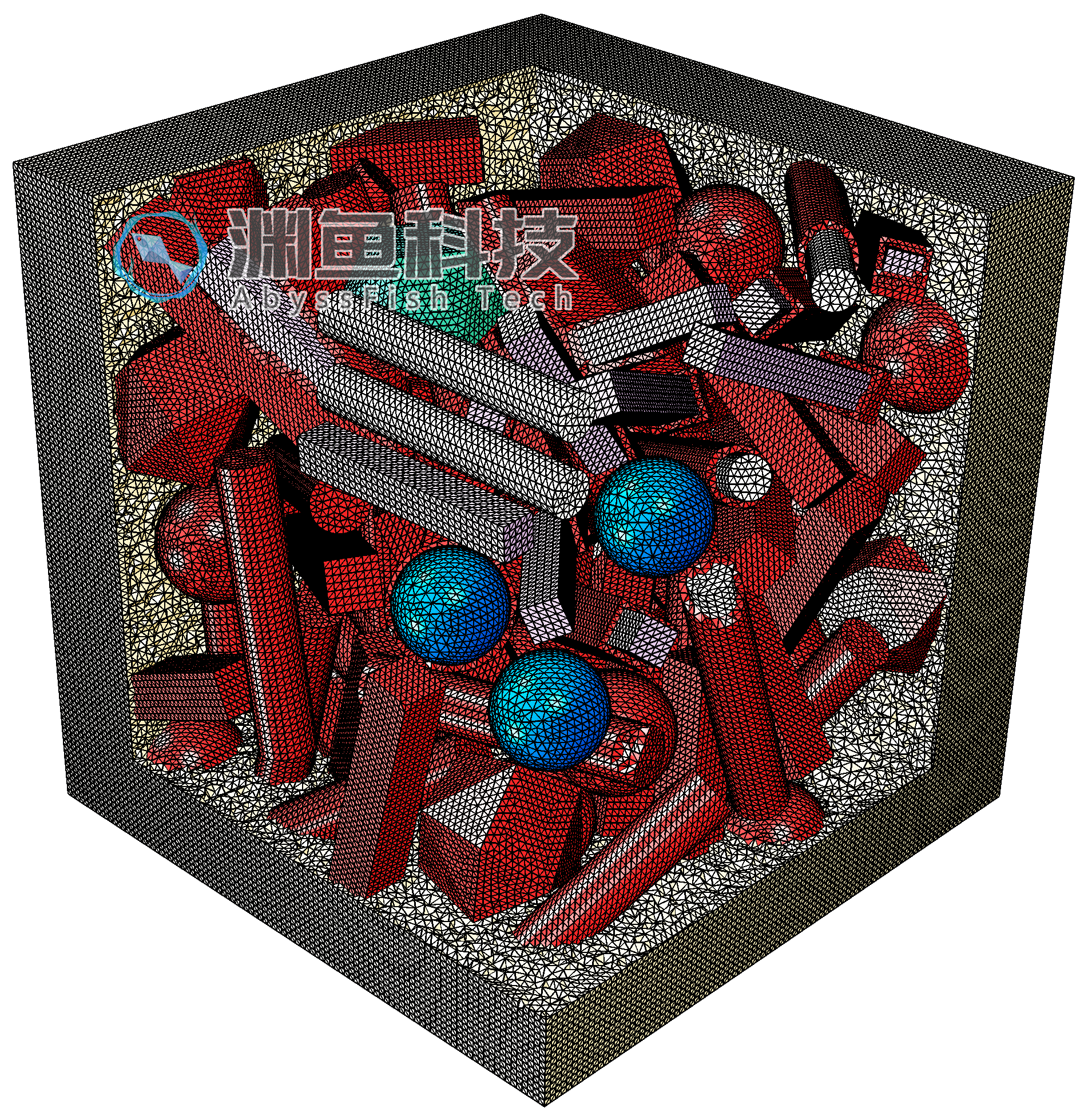

ABAQUS三维颗粒密堆积模型网格划分：

图2 ABAQUS三维颗粒密堆积模型网格划分

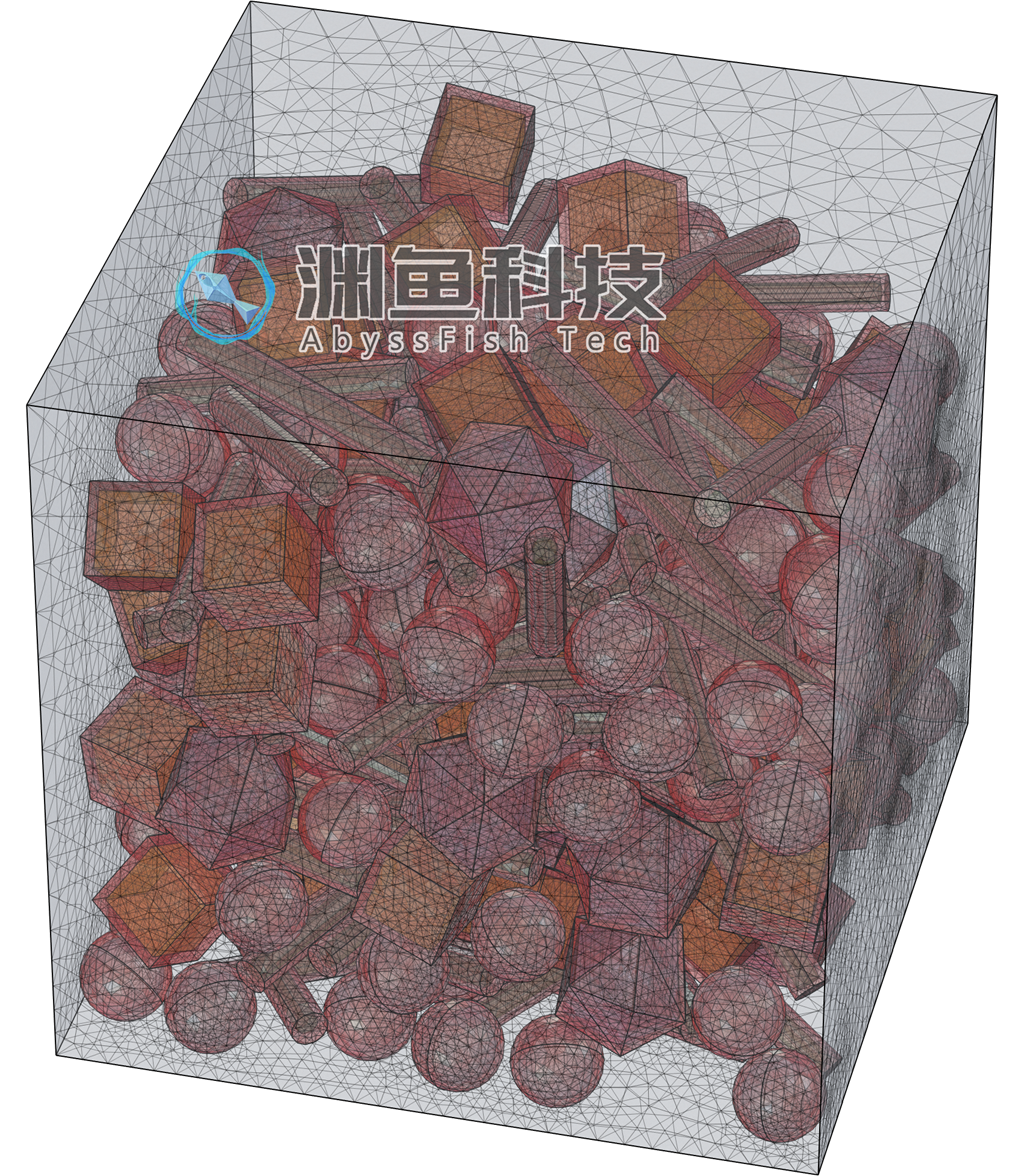

COMSOL三维颗粒密堆积模型网格划分：

图3 COMSOL三维颗粒密堆积模型网格划分

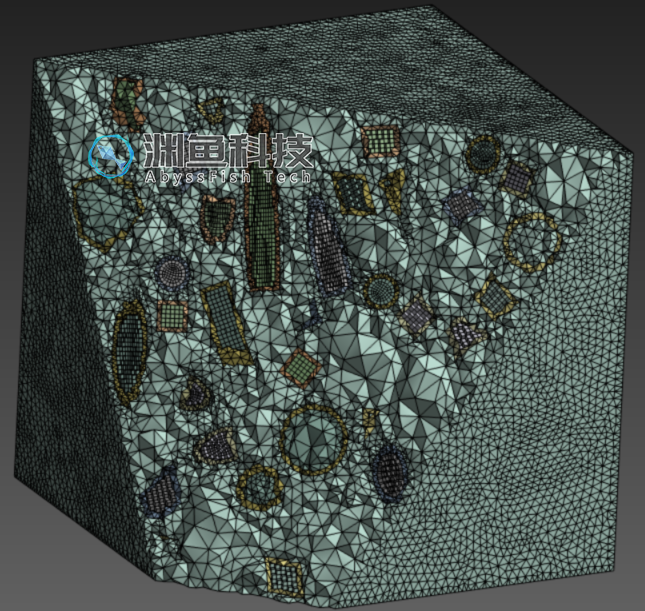

ANSYS三维颗粒密堆积模型网格划分：

图4 ANSYS三维颗粒密堆积模型网格划分

已购买 V1.0 、V2.0版本的用户，可凭购买凭证免费升级至 V3.0 版本。

1、插件使用需注册，售价为单机许可价格，注册后无法更换计算机使用。

2、插件兼容Windows系统，运行需要安装AutoCAD（2010~2026及以上版本均可使用）。

3、售后及技术支持请联系作者。
