OptiSystem | 直接调制激光器的高速传输特性仿真

直接调制激光器用于高速传输系统时，调制频率通常不应超过弛豫振荡频率。弛豫振荡频率由载流子寿命与光子寿命共同决定，并随激光偏置电流的增加而升高。

本案例基于OptiSystem软件，通过改变调制频率与激光偏置电流，系统展示高速半导体激光器的传输特性与性能变化规律。

弛豫振荡频率是直接调制激光器的重要限制因素。当调制频率接近或超过该频率时，激光器难以及时响应调制信号，系统性能随之恶化。理解调制频率、偏置电流与弛豫振荡频率之间的关系，是高速光链路设计的基础。

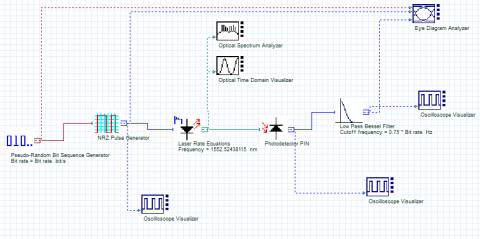

本案例的系统布局包括直接调制激光器、传输链路与接收端检测。

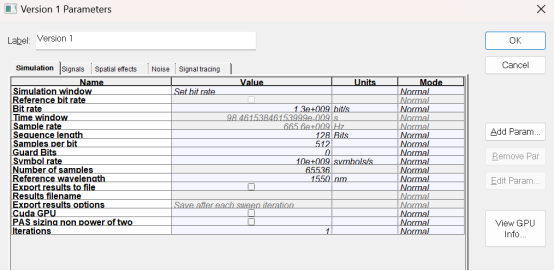

全局参数设置为：比特率1.3 Gb/s，序列长度128位，对应时间窗约98.5 ns；每比特采样数512，采样率670 GHz。

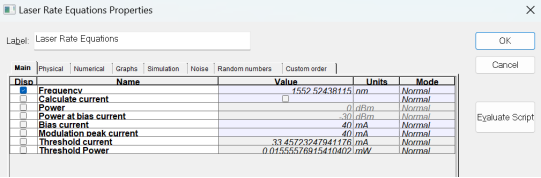

激光速率方程模型采用默认参数：阈值电流Ith=33.45 mA，自发辐射寿命τsp=1 ns，光子寿命τph=3 ps。假设调制峰值电流I=40 mA、偏置电流IB=40 mA，根据速率方程估算，对应弛豫振荡频率约为1.3 GHz。

在激光器参数保持默认、I=IB=40 mA的条件下，分别观察1.3 Gb/s与10 Gb/s传输下的系统眼图。

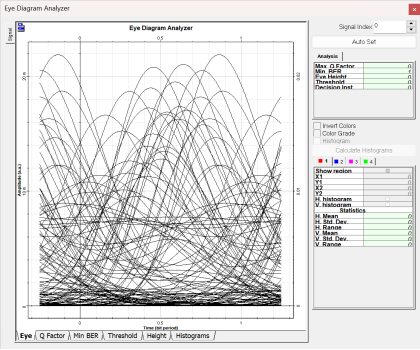

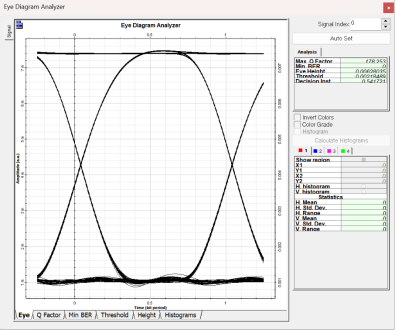

1.3 Gb/s时，调制频率与弛豫振荡频率相当，眼图张开度较好；当比特率提升至10 Gb/s，调制频率远高于弛豫振荡频率，眼图明显闭合，系统性能已不可接受。

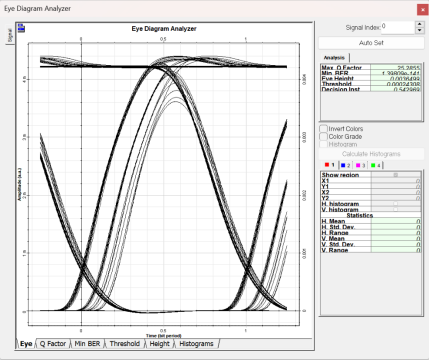

固定比特率1.3 Gb/s，将偏置电流降至IB=20 mA，其余参数不变。与IB=40 mA的结果相比，偏置电流低于阈值电流33.45 mA时，激光器增益与调制响应显著下降，眼图恶化，系统性能明显降低。

本案例表明，直接调制激光器的传输性能与调制频率和偏置电流密切相关。调制频率超过弛豫振荡频率会导致眼图闭合；偏置电流低于阈值则使系统性能下降。

通过OptiSystem对速率方程模型与系统链路进行联合仿真，可在设计阶段快速评估调制频率与偏置条件对传输质量的影响。
