CAD颗粒密堆积插件3D V2.0版本更新说明

45分钟前浏览1

AutoCAD 建模插件

CAD颗粒密堆积插件3D V2.0

版本更新说明

顶面压实功能新增。

01

INTRODUCTION

插件介绍

CAD颗粒密堆积插件3D用于在AutoCAD内建立三维颗粒在重力作用下的堆积模型,支持长方体、圆柱体容器及多种颗粒类型、多组粒径、颗粒最小间距、界面层厚度、目标填充率等参数设置,并可将堆积仿真结果按颗粒条目分组分图层绘制为三维实体模型,便于后续查看、批量操作及有限元前处理等应用。

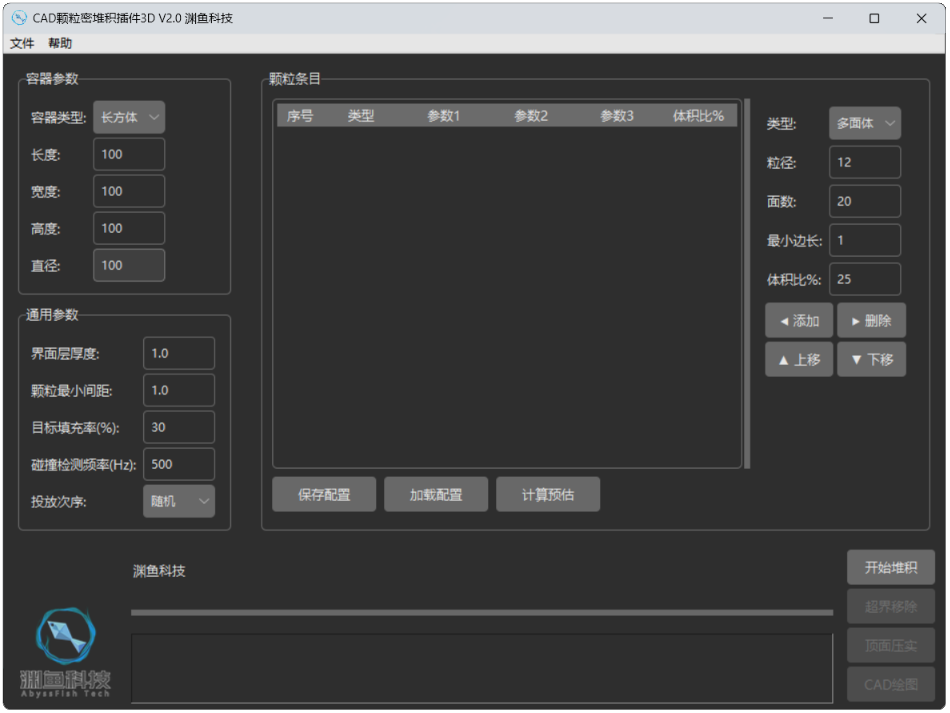

图1 CAD颗粒密堆积插件3D V2.0 插件界面图

本说明仅介绍 V2.0 版本新增及变更内容,V1.0 已有功能不再重复介绍。V1.0 版本介绍请参见:

CAD颗粒密堆积插件3D

02

UPDATE

更新内容

V2.0 在 V1.0 原有重力堆积仿真与 AutoCAD 三维建模功能基础上,新增顶面压实功能。启用该功能后,可对容器顶面颗粒进行压实处理,获得容器顶面颗粒分布更为平整的模型,便于后续建模、展示及有限元前处理等应用。

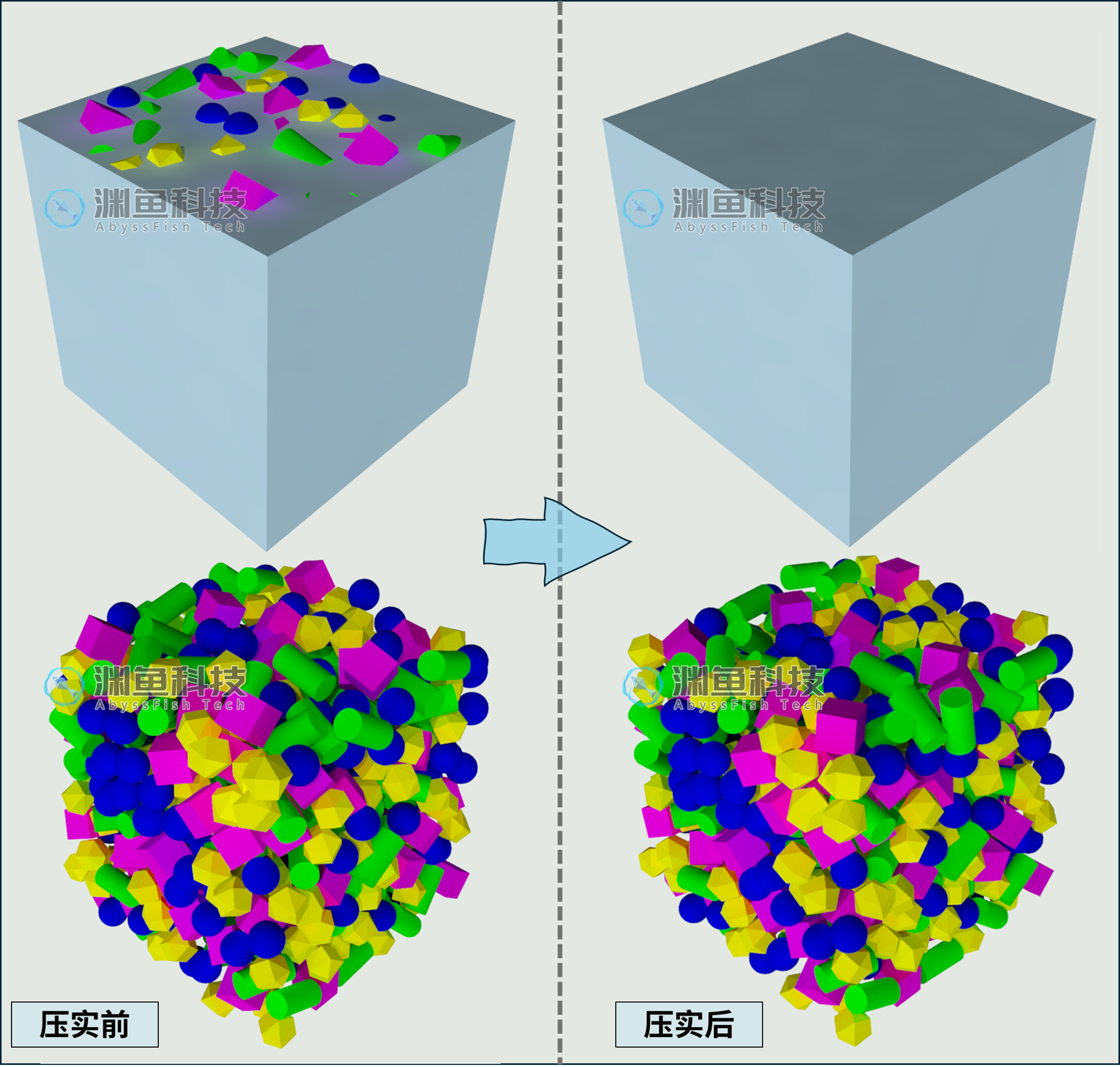

图2 顶面压实前后对比图

顶面压实仿真过程完整呈现容器顶面颗粒在压实作用下逐步调整位置并趋于平整的过程。需注意当溢出的颗粒数量较多时,采用顶面压实可能会造成颗粒重叠的发生,建议先采用超界移除功能,移除超出容器过多的颗粒后再使用顶面压实功能。

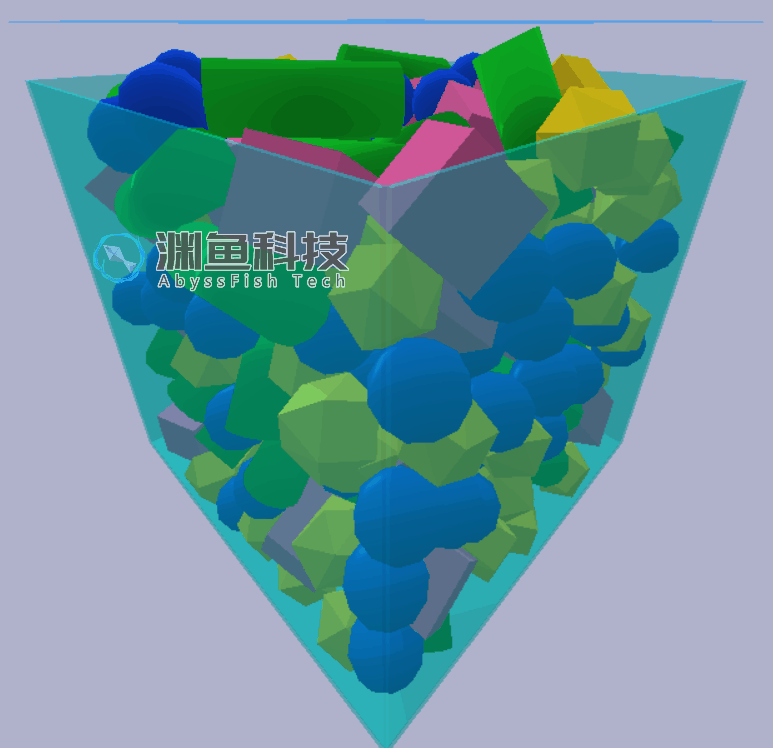

图3 顶面压实仿真过程3.gif

图3 顶面压实仿真过程


03

UPGRADE

升级说明

已购买 V1.0 版本的用户,可凭购买凭证免费升级至 V2.0 版本。


04

NOTICE

使用须知

1、插件使用需注册,售价为单机许可价格,注册后无法更换计算机使用。

2、插件兼容Windows系统,运行需要安装AutoCAD(2010~2026及以上版本均可使用)。

3、售后及技术支持请联系作者。


∞

THE END

样图实例

可下载插件生成的模型样图,并进行其他软件的导入测试及模拟。(CAD2010文件);联系作者免费提供CAD模型导入有限元指导服务。样图文件见V1.0版本链接。
