基于MoldFlow的嵌入件偏移精确分析指南

1天前浏览3
TUTORIAL · 实战案例


2026.02

嵌入件一律全固定?

一次包胶偏移 算不准

四方案实测对比




MoldFlow · 嵌入件偏移 · 翘曲 · 网格精度

阿毅工作室 · CAE 实战

MOLDFLOW注塑成型

📦 5 Parts + Conclusion

👉 滑动

PART 01

什么时候必须算

触发条件



PART 02

MoldFlow 的限制

工具边界



PART 03

约束才是关键

准确性来源



PART 04

四方案对比

实测数据



PART ///

写在最后

网格与结论

很多人默认「嵌入件固定得好,就不用管它」

但保压冲击足以让金具跑掉几个毫米

电连接器的塑胶件,多数是塑胶 + 铜板嵌入件的组合。因为对击穿和爬电有要求,产品不允许出现外露的定位孔,所以通常只能分两次注塑:一次包胶之后再做二次注塑。

如果嵌入件(金具)固定得比较牢,通常分析时不考虑嵌入件位移,默认按全固定做翘曲分析——这条路走不通。

但在某些比较极端的情况下,注塑或保压阶段嵌入件会受到塑胶压力的冲击,产生较大位移,直接影响局部塑胶厚度和最终翘曲结果。这时就必须做精确的嵌入件偏移分析。

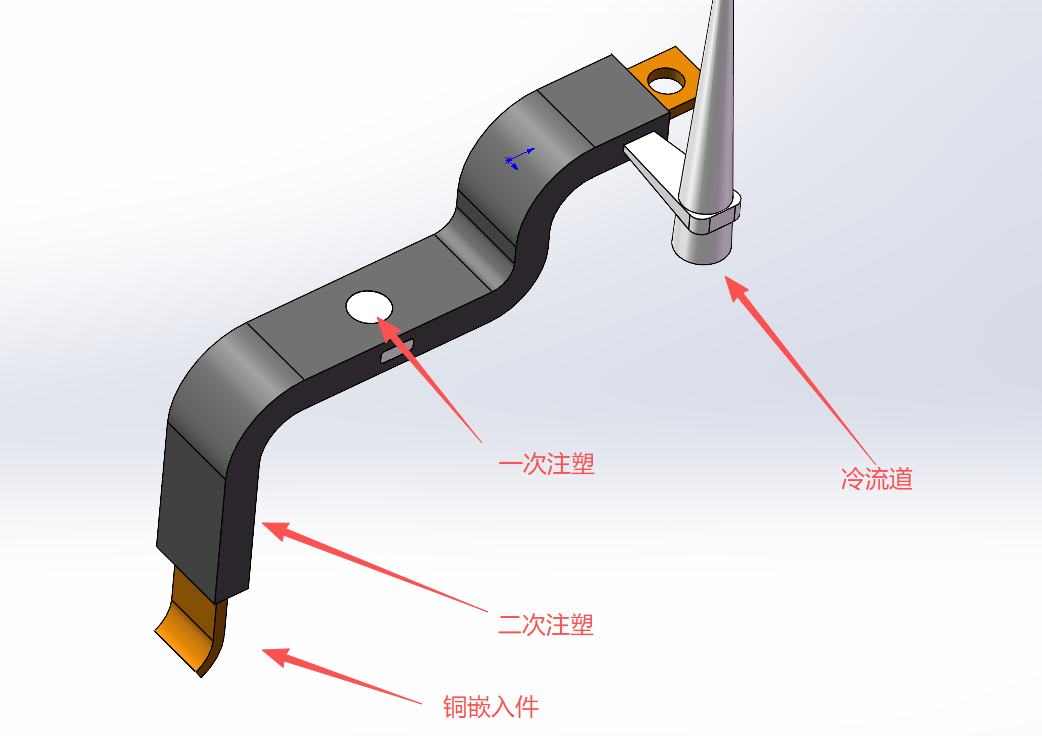

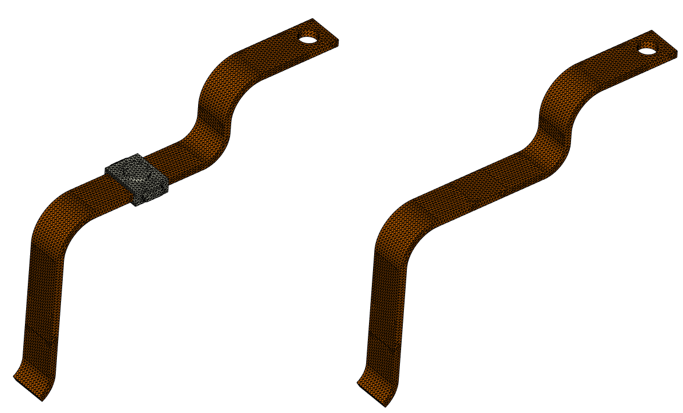

— 电连接器包胶结构:一次注塑、二次注塑、铜嵌入件与冷流道位置关系
※ 产品为简化设计,仅用于演示

01

PART




MoldFlow 的先天限制

TOOL LIMITATION · 工具边界

先说一个绕不开的现实:MoldFlow 目前不支持嵌入件之间的接触分析。所以一次包胶必须和铜带一起做求和处理。

材质定义虽然可以分层,但一旦用 MoldFlow自带网格划分,铜带和一次包胶区域之间无法完美分割,对材料定义产生较大影响。

— 自带网格下铜带与一次包胶区域的分割情况

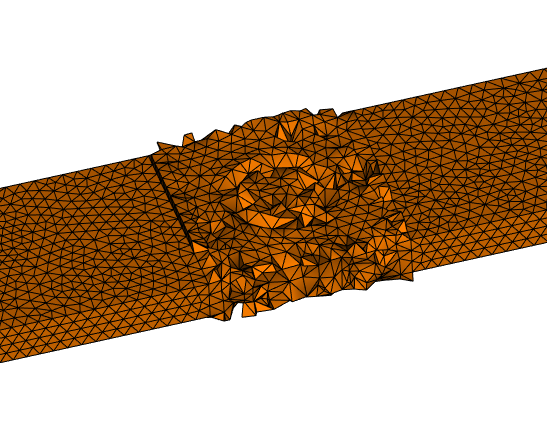

— 局部区域分割不实,材质定义受影响

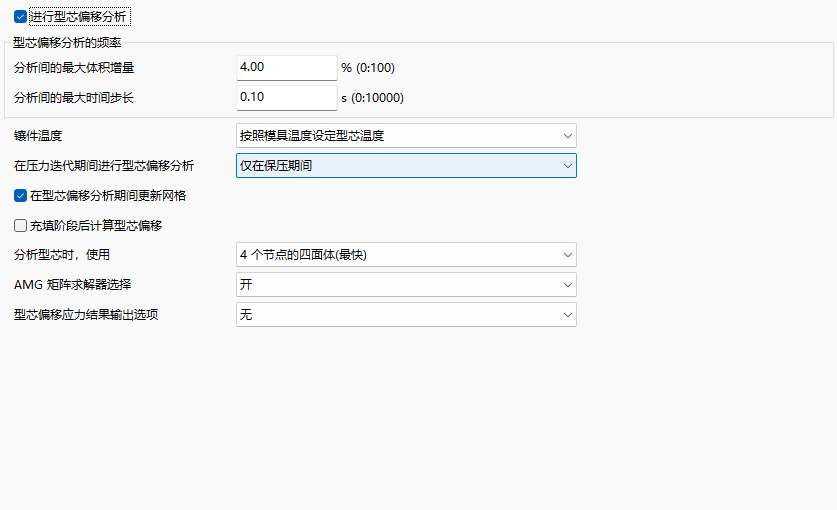

— 4 节点网格:速度快,但精度差

!踩坑提示 🕳

默认的金具偏移分析使用 4 节点网格,速度快但精度差;再加上嵌入件无接触分析、被求和处理,误差会被同时放大。

02

PART




约束才是准确性的关键

CONSTRAINT · 边界条件

关于约束部分,它是直接影响分析结果是否准确的因素。建议分析工程师与模具工程师充分沟通,保持与模具动作一致的约束关系,不要主观地以为约束状态。

以本文产品为例:冷流道附近可以近似设置为固定(孔定位);另一端因为存在圆弧过渡段,大概率不能全固定,只做封胶处理,所以铜排可以在图示竖直方向上移动。

此时如果直接按全固定设置,结果会和实际有明显差异。

工程含义:约束条件不是「设置软件参数」的小事,而是把真实的模具定位关系搬进仿真。约束错了,后面所有数值都不可信。

03

PART




四种约束方案实测

CASE STUDY · 方案对比

为了看清不同约束状态对翘曲结果的影响,测试了四种方案:

STEP 01

不计算偏移,全默认

不计算嵌入件偏移情况,也不设置约束关系,软件默认嵌入件为全固定。

STEP 02

两端固定,中间单向约束

设置两端固定,中间一次包胶区域做单向约束。

STEP 03

按实际定位单项约束

设计一端全固定,其他区域根据实际情况做单项约束。

STEP 04

方案 3 + 精确偏移设置

在方案 3 的基础上,对金具偏移分析进行精确设置。

— 四种方案的约束设置示意对比

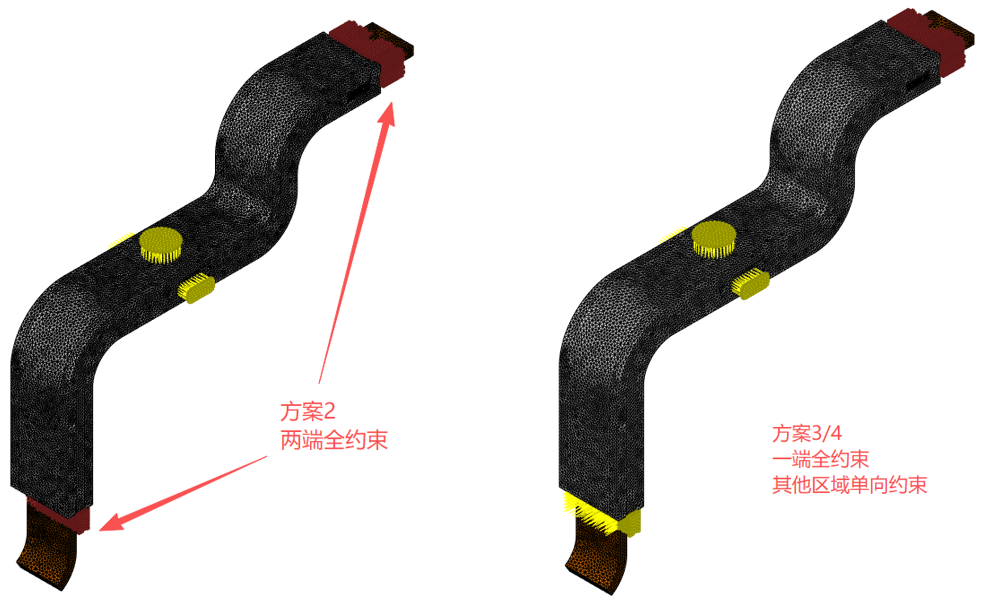

— 方案 2 与方案 3/4 的约束示意

嵌入件偏移结果

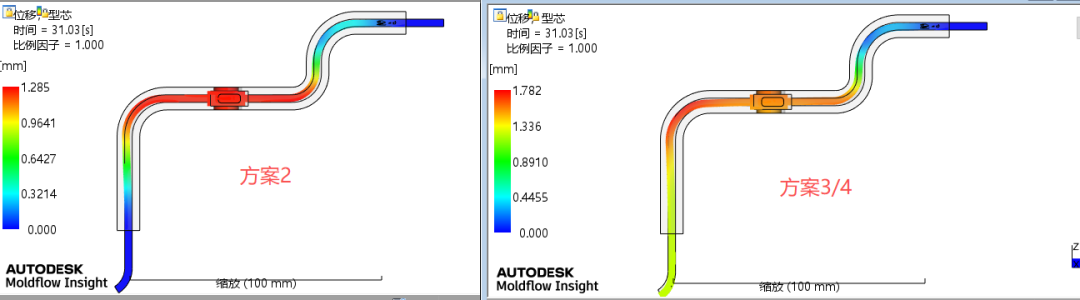

方案 2 的结果是嵌入件向外侧移动;方案 3/4 则是向外侧和向下移动,而且大小差异明显。

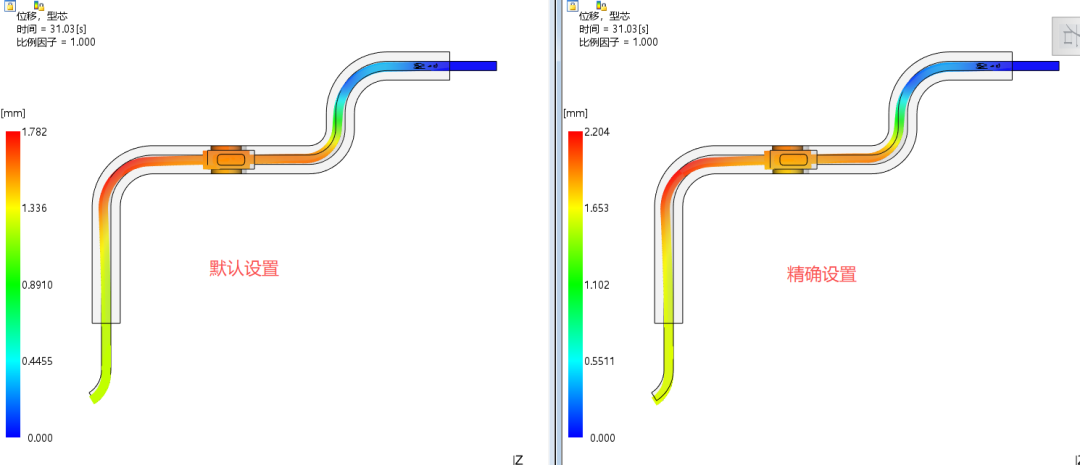

— 偏移分析:默认设置 VS 精确设置

翘曲结果

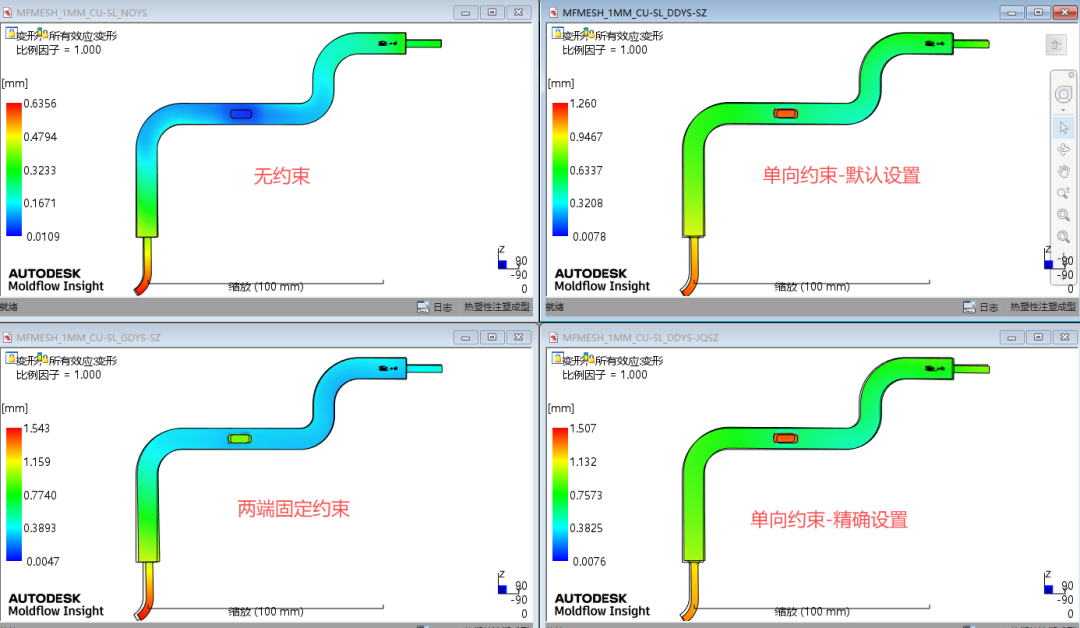

— 采用默认网格时的翘曲结果

04

PART




网格质量的影响

MESH QUALITY · 网格精度

上述分析采用 MoldFlow 默认的网格,存在局部区域分割不实的问题,且分析过程存在以下情况:

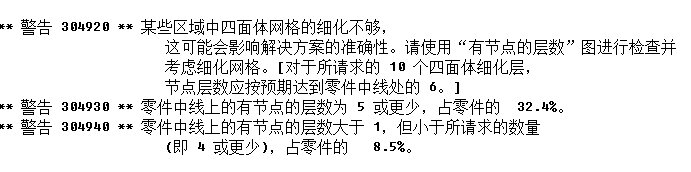

— 默认网格下分析过程存在的问题

为进一步提高分析结果的准确度,改用第三方网格进行分析,网格效果如下:采用全匹配网格,铜带与一次包胶完美切割,可以定义不同材质属性。

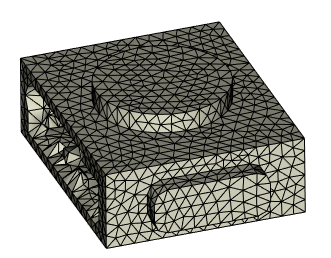

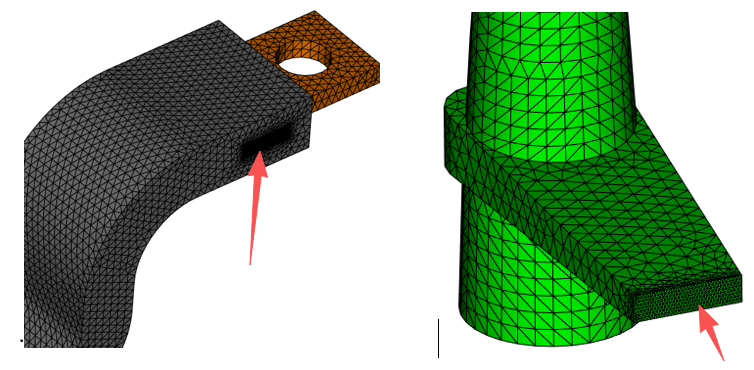

— 第三方网格:铜带与一次包胶完美切割,材质可分别定义

— 冷流道与产品区域交接面完美匹配,网格质量高,分析过程无报错

提高网格质量后,采用默认网格和第三方网格的精确分析结果对比如下。

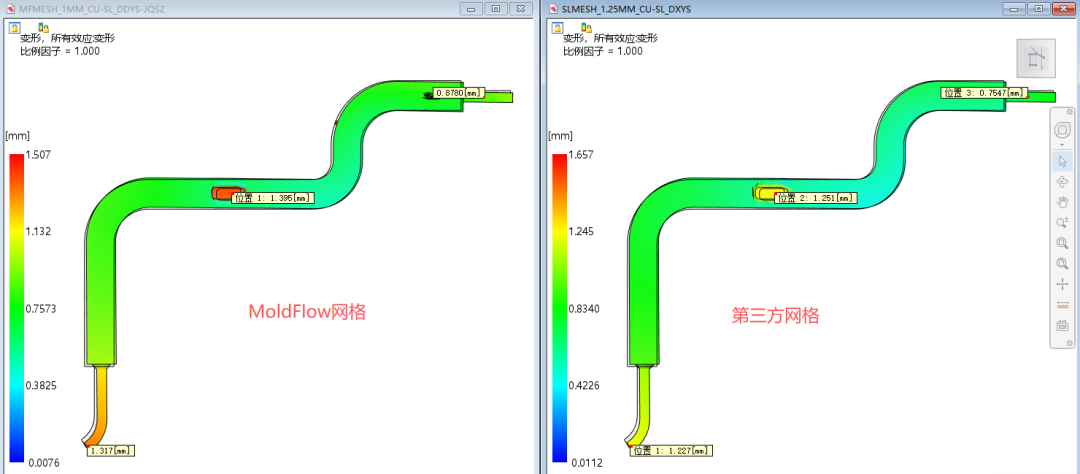

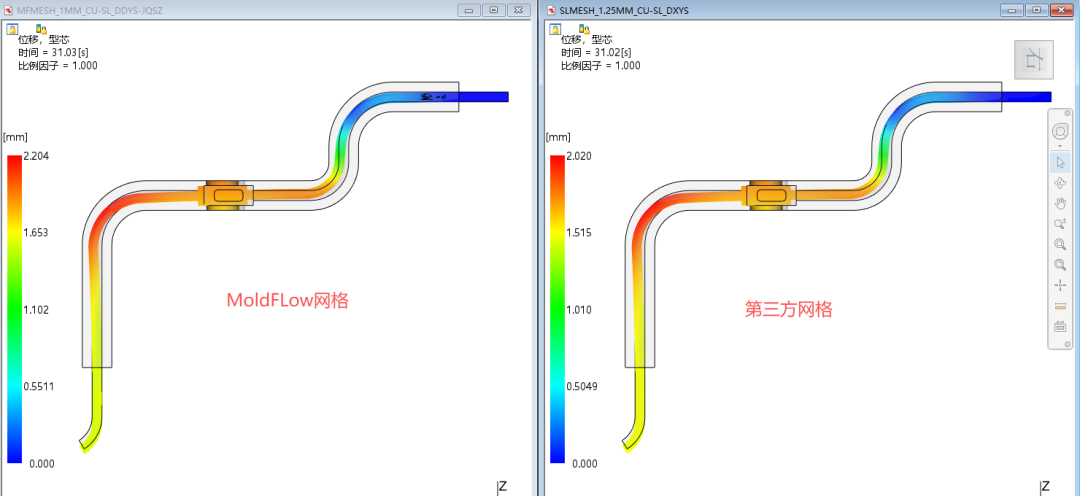

— 嵌入件偏移:默认网格 VS 第三方网格

翘曲结果方面,从分布可以看出结果趋势一致,数值有差异。

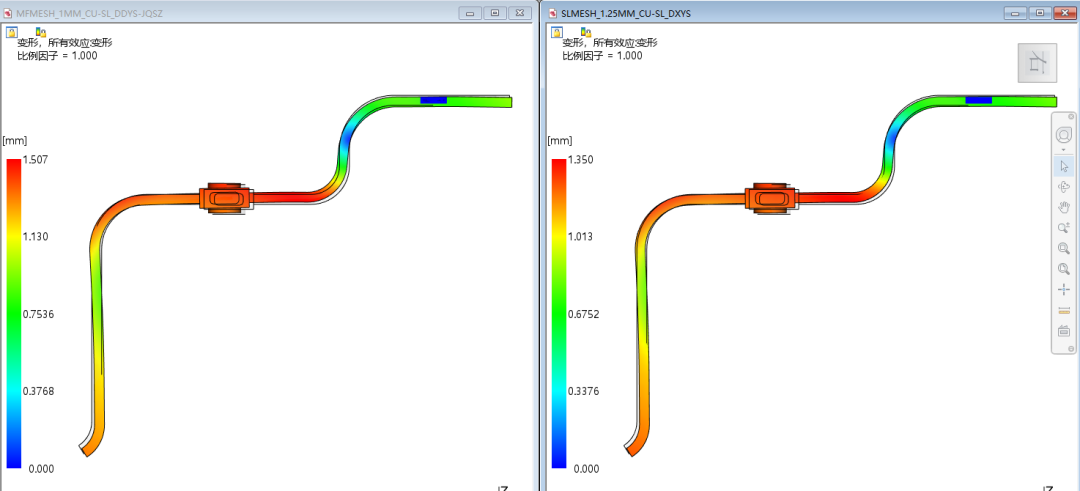

— 翘曲结果对比(一)

— 翘曲结果对比(二)

///

LAST




写在最后

SUMMARY · 小结与建议

CASE 01

网格选择:差异不大

从分析过程看,使用 MoldFlow 自带网格和第三方网格结果差异不大。从理论上说第三方网格会更精确一些:一次包胶区域划分更准确、材质定义影响更小;网格节点一对一匹配,计算过程数值传递更精确。

CASE 02

约束定义:决定成败

带一次包胶的产品,需要精确定义各个区域的材质;边界条件需要和模具工程师确认好,按实际定位进行约束,不能简单粗暴地固定设置。
