2-54 误差和误差变化一变，PID 三个参数能不能跟着在线调整？

模糊推理 + 自适应 PID 阶跃控制仿真程序

一句话介绍： 这套程序针对一个三阶被控对象，在 1 ms 采样周期下用误差 e 和误差差分 ec 驱动 49 条 Mamdani 模糊规则，在线给出 Kp、Ki、Kd 修正量，再完成 0.5 s 单位阶跃闭环仿真，并在 0.3 s 对控制器输出叠加扰动，观察系统响应以及三个 PID 参数的自适应变化。

先看它解决什么问题

固定参数 PID 的问题并不在于公式复杂，而在于 同一组Kp、Ki、Kd要同时兼顾响应速度、超调、稳态误差和扰动恢复。当误差很大、误差正在快速变化、系统已经接近目标值时，三个参数理想的作用侧重点并不完全一样。

当前程序采用的思路是：不把 PID 参数从头到尾固定，而是根据当前误差状态，通过模糊规则实时给出修正量。

完整控制链可以概括为：

单位阶跃 → 误差e/ 误差差分ec→ 49 条模糊规则 →Kp/Ki/Kd修正 → 离散 PID → 三阶被控对象 → 新误差 → 下一采样周期

这里最关键的是：模糊控制器本身不直接替代 PID，而是作为 PID 参数的在线整定器。

1. 当前工程里真正有哪些文件？

工程主体很小，核心文件只有 4 个：

实际运行主线以 fuzzyPID.m 为准。脚本会先在内存中重新建立 FIS，再执行 writefis(a,'fuzzpid')，随后用 readfis('fuzzpid') 读回，因此主流程真正使用的是 fuzzpid.fis。

2. 当前程序控制的是什么对象？

源码中的连续被控对象为：

G(s) = 5.235×10⁵ / (s³ + 87.35s² + 1.047×10⁴s)

采样周期固定为：

ts = 0.001 s，也就是 1 ms。

程序使用 c2d(sys,ts,'tustin') 通过 Tustin 方法把连续对象离散化，再用离散传递函数系数逐点递推输出。

仿真共执行 500 个采样点，对应约 0.5 s；参考输入始终为单位阶跃 rin=1。

另外，源码在第 300 个采样点，也就是 0.300 s，直接在控制器输出 u 上叠加 +1.0，用于观察扰动后的恢复过程。这个扰动是加在控制器输出通道上的，不是另外建立的负载扰动模型。

3. 为什么这里不把 PID 参数直接固定？

普通 PID 可以写成三个作用的组合：比例看当前误差，积分看累计误差，微分看误差变化。

当前程序的基本控制量为：

u(k) = Kp(k)·x₁ + Kd(k)·x₂ + Ki(k)·x₃

其中源码实际定义：

x₁：当前保存的误差；

x₂：相邻采样点误差之差；

x₃：误差逐步累加值。

也就是说，PID 的结构没有改变，变化的是三个系数本身。

程序设置基础值：

Kp₀ = 0.40，Ki₀ = 0，Kd₀ = 1.0

模糊推理每个采样周期给出三个修正量，再得到：

Kp(k) = 0.40 + ΔKp(k)

Ki(k) = 0 + ΔKi(k)

Kd(k) = 1.0 + ΔKd(k)

所以它的本质不是“模糊控制和 PID 二选一”，而是：

PID 负责产生控制量，模糊规则负责根据误差状态改变 PID 参数。

4. 模糊控制器到底看哪两个量？

当前 FIS 有两个输入：e：误差；ec：误差变化量。

两者论域都设为：[-3, 3]

每个输入都划分成 7 个语言状态：

NB → NM → NS → Z → PS → PM → PB

分别对应从“负大”到“正大”的七级状态。

两端 NB、PB 使用 Z 型和 S 型隶属度函数，中间五个状态使用三角隶属度函数。这样一个连续误差值通常会同时对相邻的几个模糊集 合产生不同程度的隶属，而不是被硬切成某一个单独类别。

需要注意一个很重要的源码事实：ec在程序里实际计算为error(k)-error(k-1)，没有再除以ts。 因此它在当前实现中更准确地说是“每个采样步的误差差分”，并不是带物理单位的连续时间误差导数。

5. 两个输入怎样决定三个 PID 修正量？

两个输入各有 7 个模糊状态，因此组合后正好形成：

7 × 7 = 49 条规则。

每条规则同时给出三个输出的语言状态，也就是一次性决定 Kp、Ki、Kd 应该往哪个方向修正。

例如当前规则中：

当 e=NB、ec=NB 时，输出为 Kp=PB、Ki=NB、Kd=PS；

当 e=Z、ec=Z 时，输出为 Kp=Z、Ki=Z、Kd=NS；

当 e=PB、ec=PB 时，输出为 Kp=NB、Ki=PB、Kd=PB。

规则全部采用权重 1、AND 关系；FIS 配置使用：

AND=min → implication=min → aggregation=max → centroid 重心法解模糊。

这意味着程序不是简单查一条离散表，而是先计算多条规则的激活程度，再把它们聚合成连续的三个修正量。

6. 三个修正量的范围为什么不一样？

源码给三个模糊输出设置了不同论域：

这说明当前设计从一开始就没有让三个参数使用同一调节尺度。

简单理解：比例、积分、微分在当前离散控制器中的数值敏感度不同，因此模糊输出范围也分别设计。最终实际参数仍由“基础值 + 模糊修正量”得到。

源码配套说明也强调，规则设计的目标不是让三个参数同步增减，而是根据误差大小和变化趋势，在不同阶段分别兼顾响应速度、稳态误差和动态抑制。

7. 一个采样周期里，程序实际按什么顺序工作？

当前循环的顺序非常明确：

读取上一周期e/ec→ 模糊推理 → 更新Kp/Ki/Kd→ 计算 PID 输出u→ 必要时叠加扰动并限幅 → 更新离散对象输出 → 计算新误差 → 保存给下一周期

控制器输出还带有：-10 ≤ u ≤ 10的硬限幅。

这里还有一个容易被注释误导的小细节：源码第 173、174 行把 x(2) 注释成“微分I”、把 x(3) 注释成“积分D”，文字标签写反了；但实际计算关系没有反，x(2) 确实乘的是 Kd，x(3) 确实乘的是 Ki。

另外，当前离散 PID 没有显式对差分项除以 ts，也没有对积分累加项乘以 ts。因此当前 Ki、Kd 的数值实际上已经和 1 ms 的离散实现方式绑定；如果大幅修改采样周期，不能只改 ts 而完全照搬原参数。

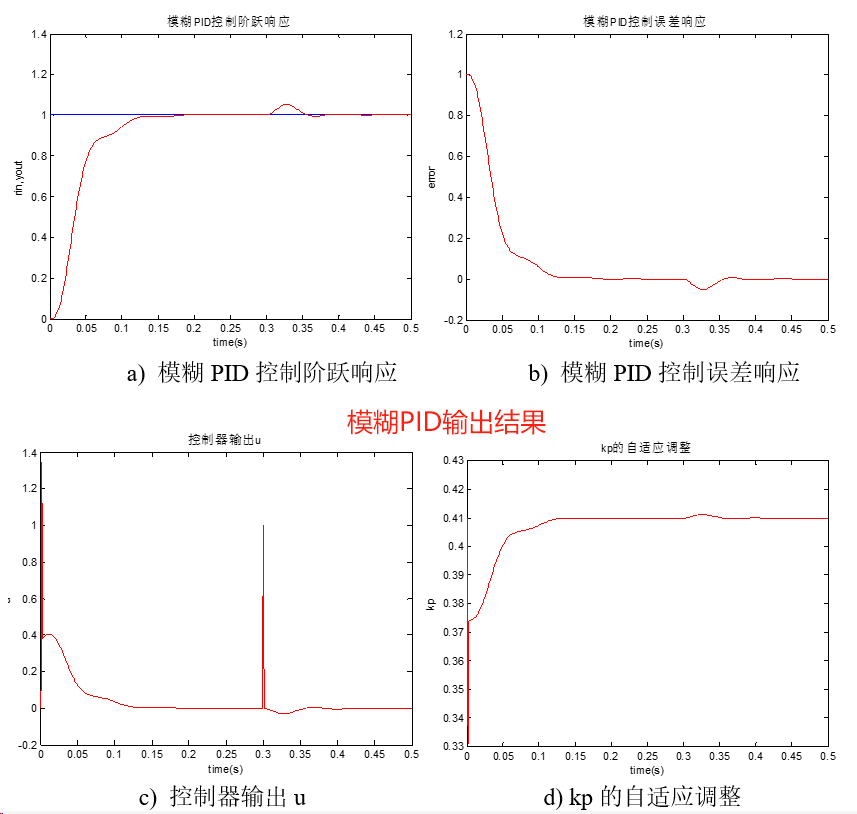

8. 当前默认仿真下，系统实际表现怎样？

工程没有保存单独的数值结果文件，配套文档主要给出响应曲线。为避免把图上的视觉判断写成固定结果，可以按当前源码的 Tustin 离散对象、FIS 中的 min/max/centroid 配置和 49 条规则做等价复算。

按当前默认条件复算，可得到下面这组量级结果：

也就是说，在当前这一个三阶对象和当前规则下，单位阶跃本身的超调很小；0.300 s 加入 +1.0 控制输出扰动后，输出短时上冲到约 1.051，随后又回到目标值附近。

这组数值属于按当前源码关系做的等价复算，不是对所有 MATLAB 版本和所有 FIS API 实现都承诺完全逐位一致的固定输出。

9.Kp、Ki、Kd 真的在仿真过程中变化了吗？

会，而且这正是这套程序最值得观察的结果之一。

按同一套默认条件等价复算，500 个采样点内三个参数大致变化在：

Kp：约 0.3310 ～ 0.4111；

Ki：约 -0.00025 ～ 0.0160；

Kd：约 0.2890 ～ 1.0000。

这说明模糊系统并不是只在初始化时给一次参数，而是每个采样周期都会根据 e 和 ec 重新推理。

当系统离目标较远、误差快速变化、接近稳态或者受到扰动时，激活的规则组合不同，三个修正量也随之改变。程序最后分别绘制 Kp、Ki、Kd 的时间序列，就是为了观察这种在线整定过程。

10. 为什么不能把它直接理解成“模糊 PID 一定优于固定 PID”？

因为当前工程只实现了这一套模糊自适应 PID 仿真，并没有在同一脚本里建立固定 PID 对照组，也没有给出 IAE、ISE、调节时间等统一评价指标的对比实验。

所以从当前程序可以确认的是：

它确实根据 e/ec 在线修改三个 PID 参数；

它确实完成了当前三阶对象的阶跃与扰动仿真；

当前默认规则下能看到参数自适应和扰动恢复过程。

但不能仅凭这套源码进一步宣称“精度一定更高”“鲁棒性一定更强”或“对所有对象都优于固定 PID”。如果要做这种结论，需要再加入同对象、同采样周期、同饱和约束下的固定 PID 对照和统一指标。

11. 这套程序更适合用在哪里？

模糊 PID 原理教学与课程实验

它把 隶属度函数、49 条规则、重心解模糊、PID 参数修正、闭环响应 全部放在一个脚本中，非常适合观察“模糊推理怎样参与 PID 整定”这条完整链路。

PID 参数自整定思路验证

如果想研究“误差大小和误差变化趋势能否用于在线调节 PID”，这套程序提供了一个结构清晰的基线，可以直接修改规则表、隶属度函数和基础 PID 参数做对照实验。

扰动恢复过程观察

当前脚本已经在 0.300 s 注入一次控制输出扰动，因此适合观察参数变化与输出恢复之间的对应关系，也方便继续改扰动幅值和时刻做敏感性实验。

新控制对象的离线仿真起点

可以把 sys=tf(...) 换成其他传递函数继续实验，但这不等于参数可以原样迁移。新的对象如果误差尺度、时间尺度或动态特性明显不同，需要重新检查 e/ec 论域、基础 PID 参数和 49 条模糊规则。

当前工程是 MATLAB 离线仿真脚本，不包含传感器采集、执行器接口、实时操作系统或硬件闭环，因此不应直接把它描述成已经完成的工业实时控制系统。

12. 哪些参数最值得修改？

当前程序里真正会明显改变控制行为的，主要是下面几组参数。

如果只是更换被控对象，应把 sys=tf(...) 视为新的项目模型条件，而不是只改一个普通调参值。对象一变，原来的参数和规则是否仍合适需要重新验证。

13. 怎么运行这套程序？

运行主脚本：fuzzyPID，源码会自动完成：

建立 FIS → 加入隶属度函数 → 加入 49 条规则 → 保存并读取fuzzpid.fis→ 建立连续对象 → Tustin 离散化 → 500 步闭环仿真 → 显示规则、响应、参数变化和 FIS 结构

从函数调用看，工程至少依赖：

Fuzzy Logic Toolbox：newfis、addvar、addmf、addrule、evalfis、plotmf、plotfis、fuzzy 等；

Control System Toolbox：tf、c2d、tfdata。

当前源码采用的是传统 FIS 函数接口。如果所用 MATLAB 版本对这些旧式接口不再直接兼容，需要按该版本的 Fuzzy Logic Toolbox API 做迁移；这属于运行环境兼容问题，不应把缺失函数误判成控制算法本身的结果问题。

如果只是按原工程做实验，优先保持 ts=0.001 s 不变，然后再分别修改基础 PID 参数、隶属度函数或 rulelist，这样更容易判断每一项修改究竟改变了什么。

14. 一句话看懂这个项目

这是一个模糊自适应 PID 控制仿真程序：它以三阶传递函数对象为测试对象，在 1 ms 采样周期下用误差e和误差差分ec激活 49 条 Mamdani 模糊规则，分别给Kp、Ki、Kd生成在线修正量，再通过离散 PID 完成 500 点单位阶跃控制，并在 0.300 s 对控制器输出加入+1.0扰动；按当前源码等价复算，初始阶跃超调约 0.03%，扰动后输出峰值约 1.051，随后重新回到目标附近，因此它最适合用于模糊 PID 原理教学、参数整定规则实验和新控制对象的离线方案验证，而不是直接作为已经完成硬件闭环的工业实时控制系统。
