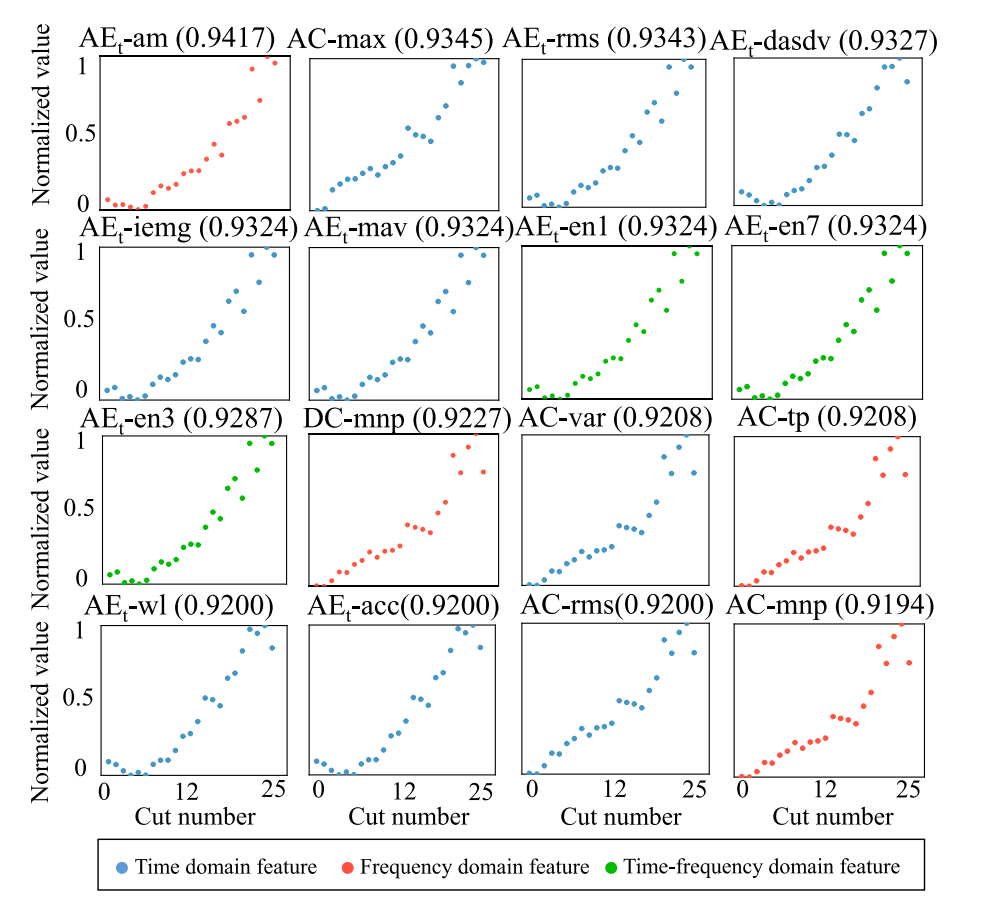

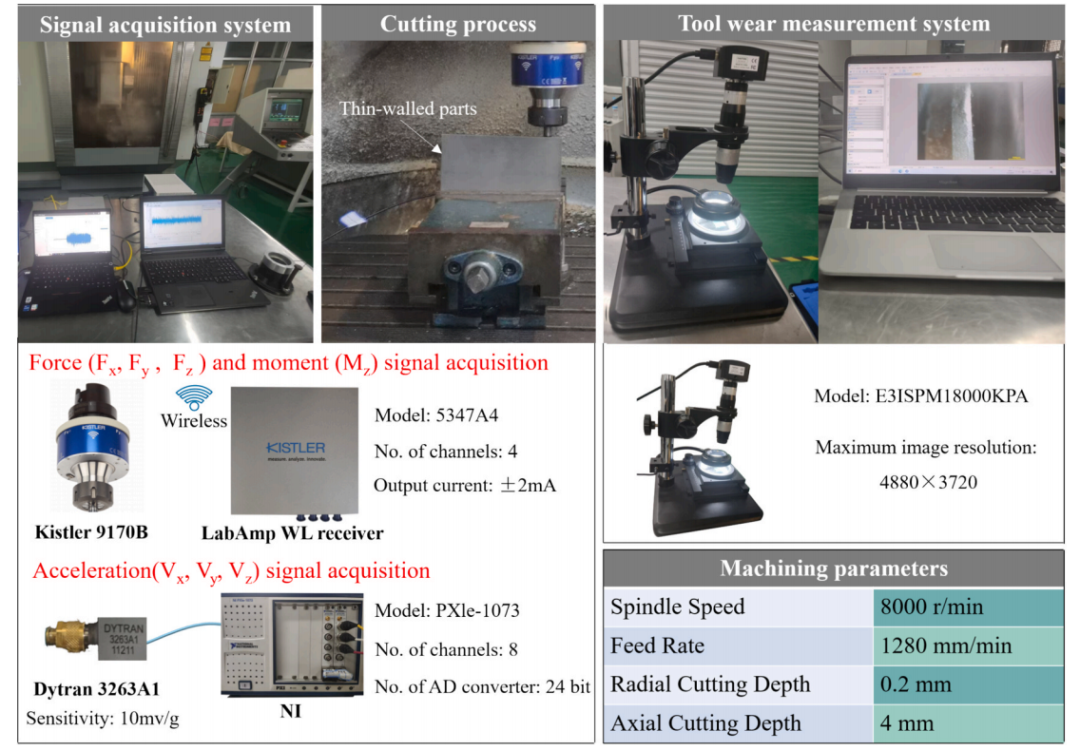

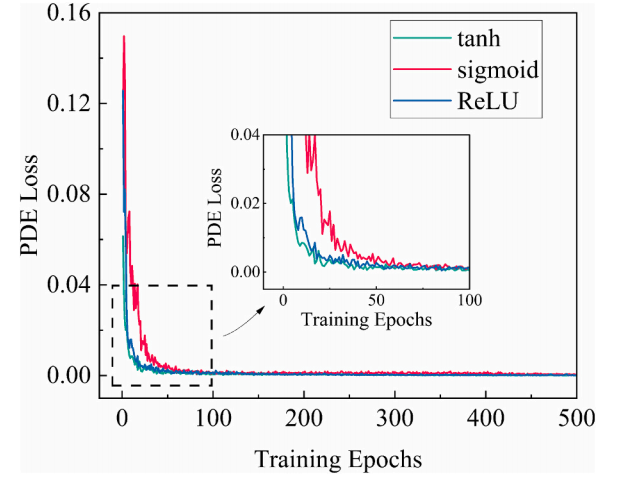

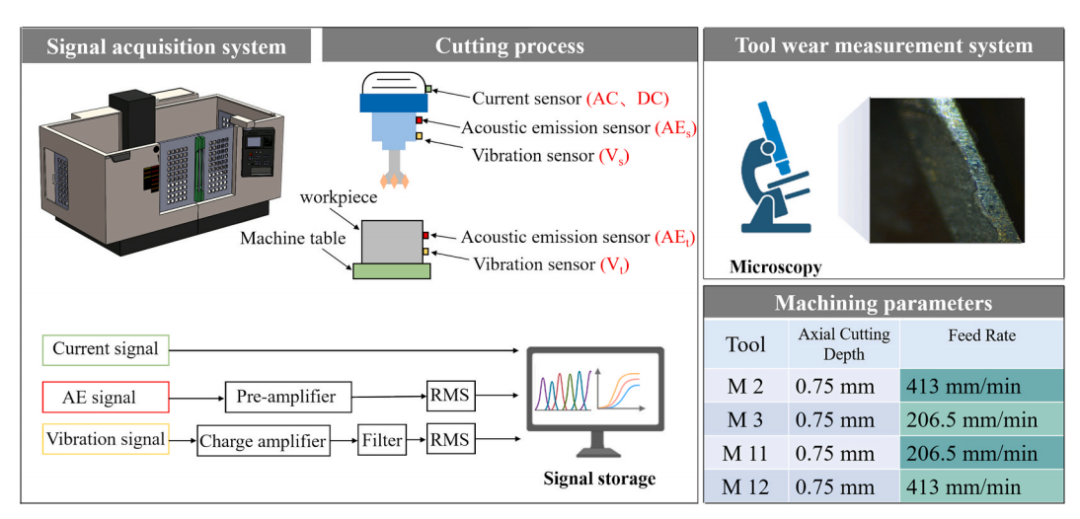

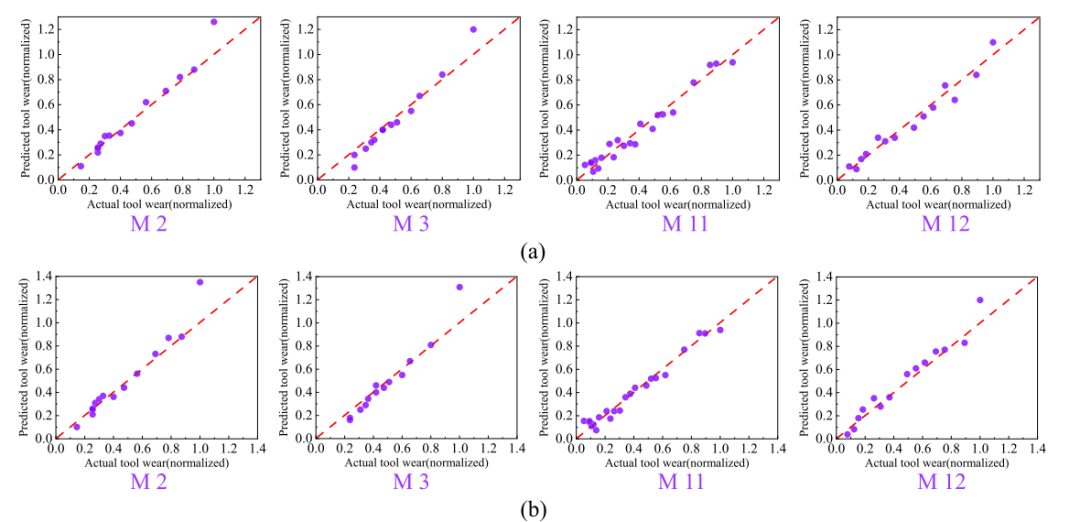

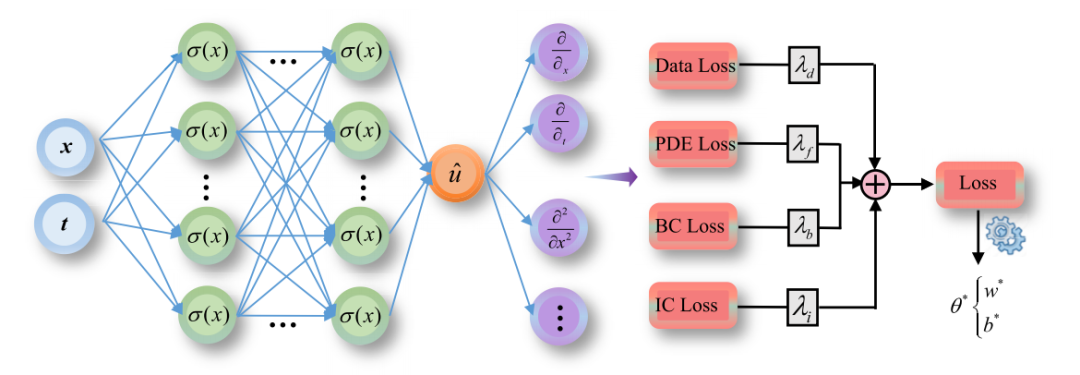

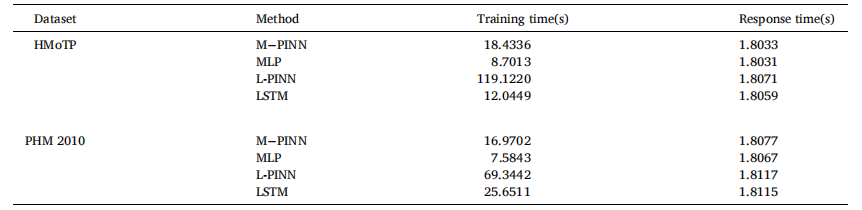

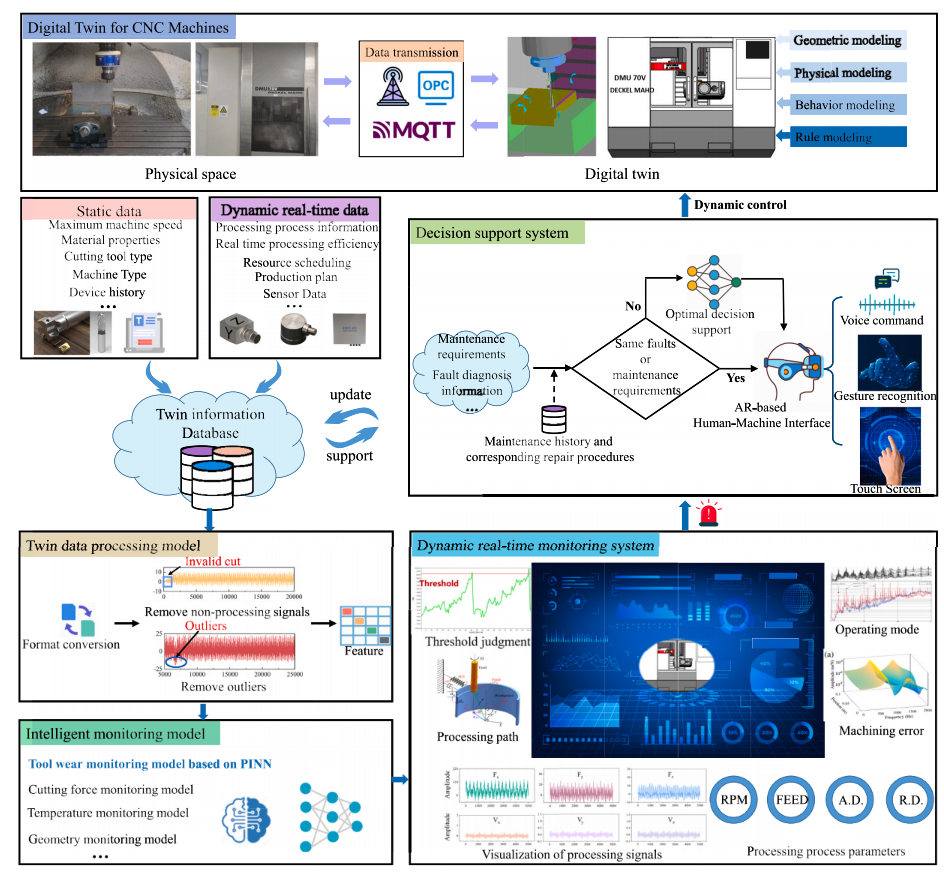

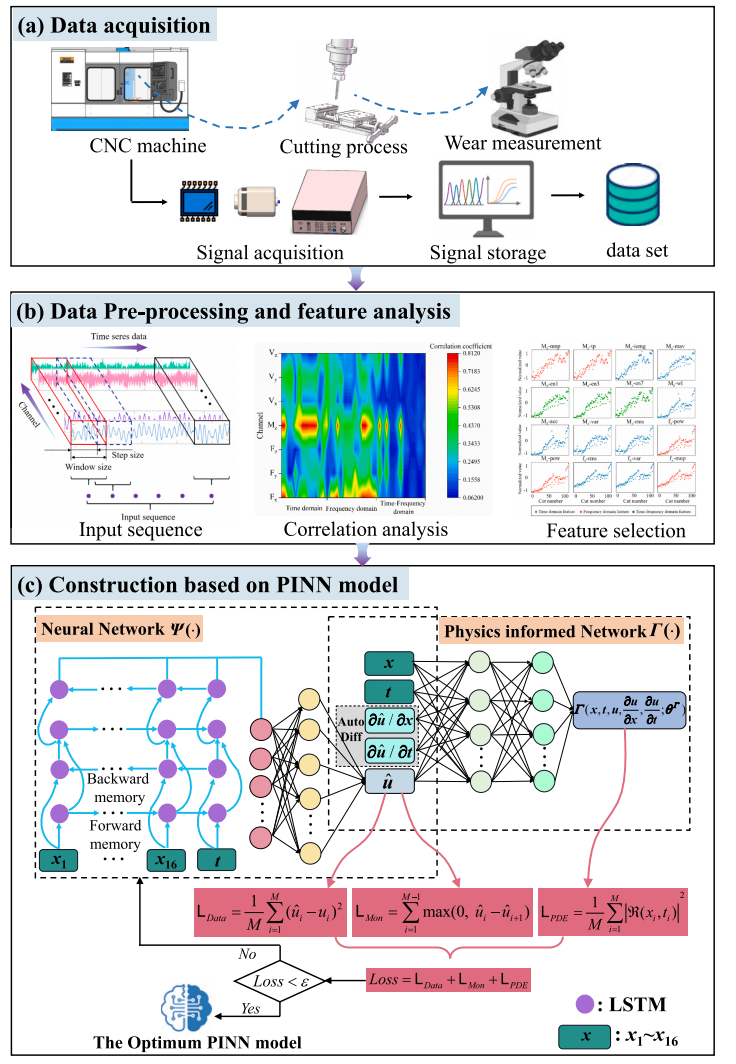

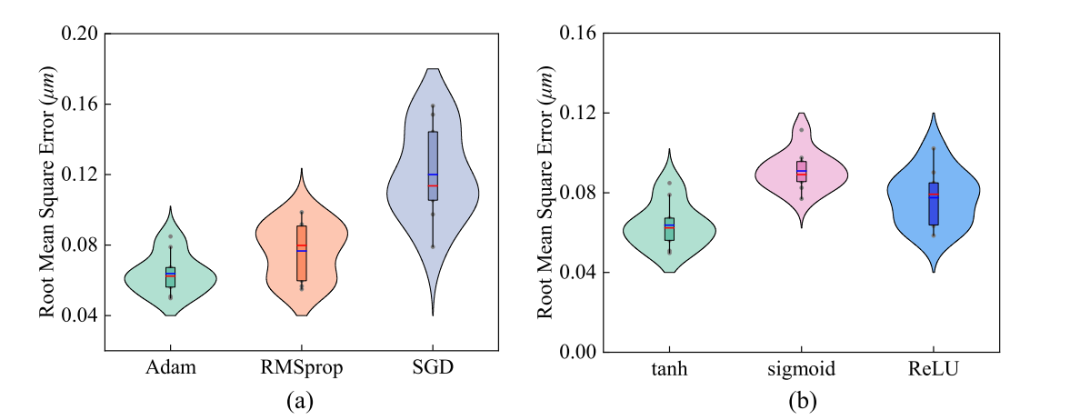

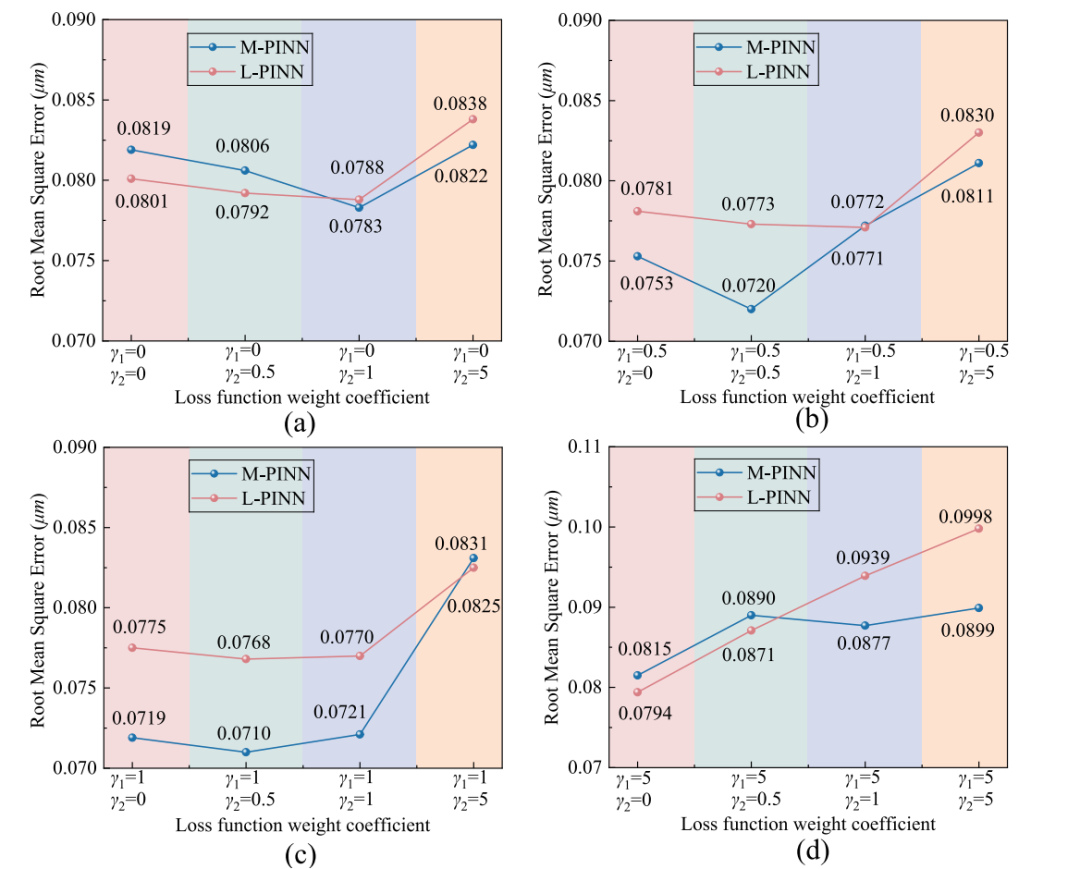

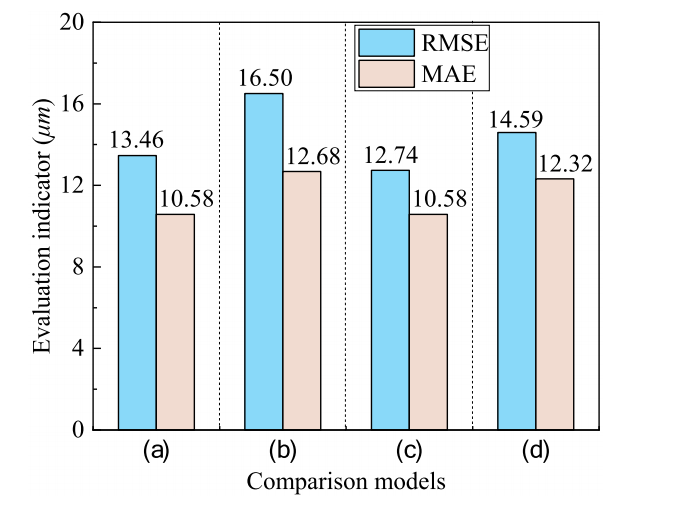

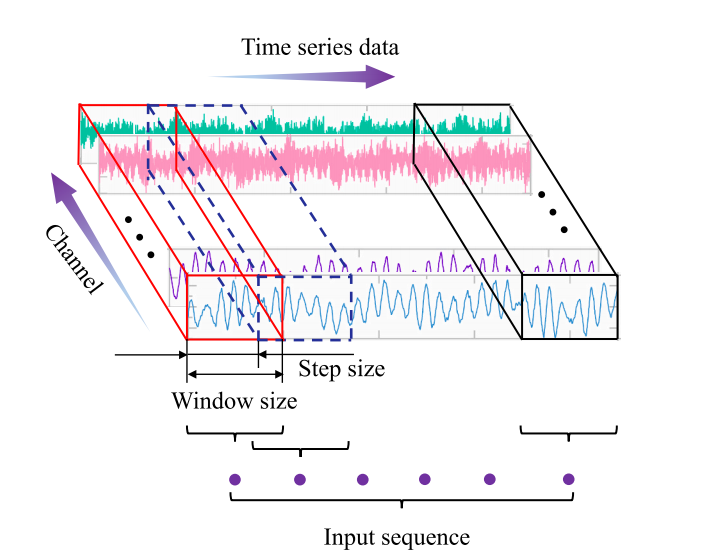

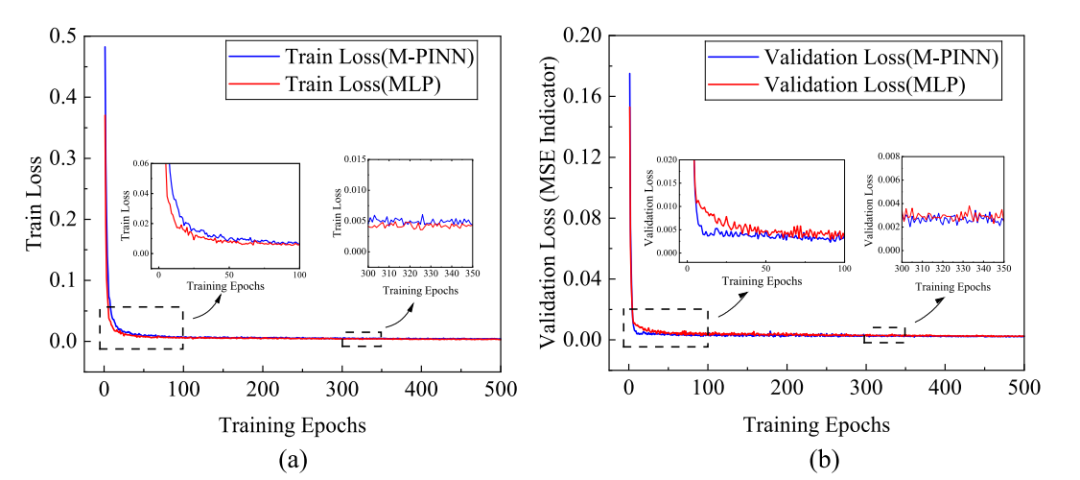

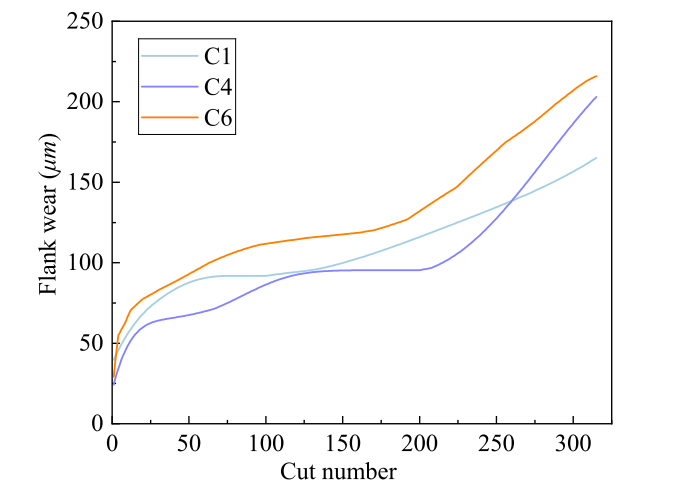

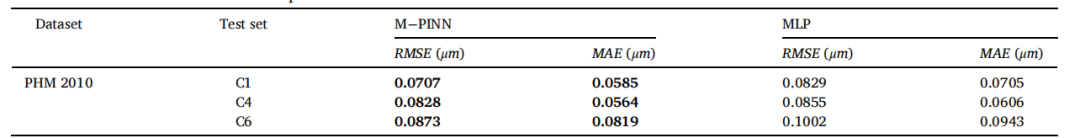

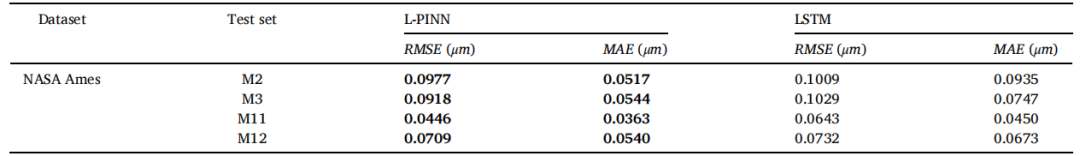

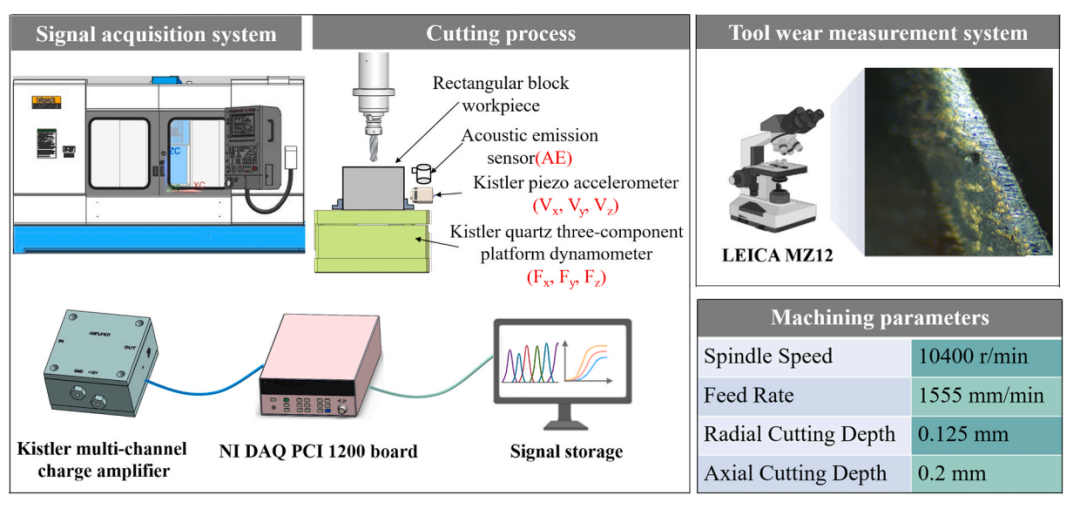

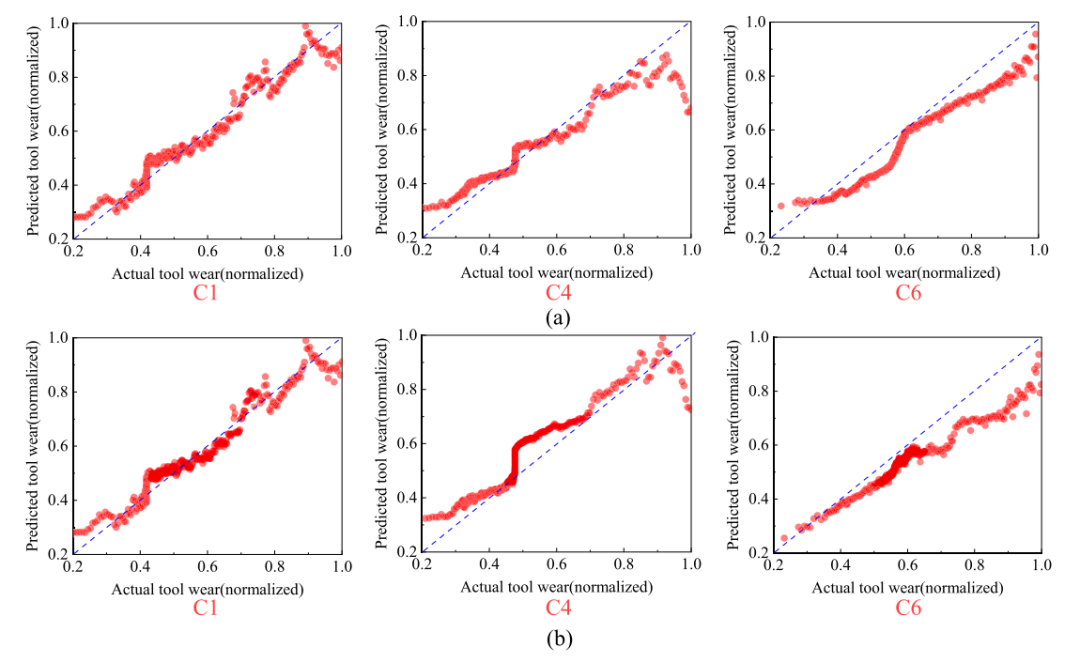

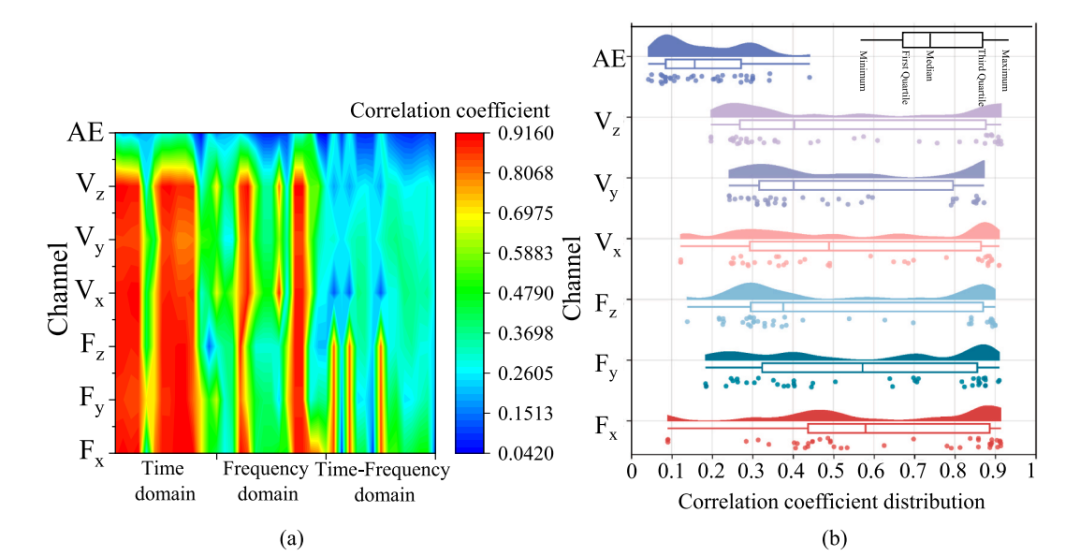

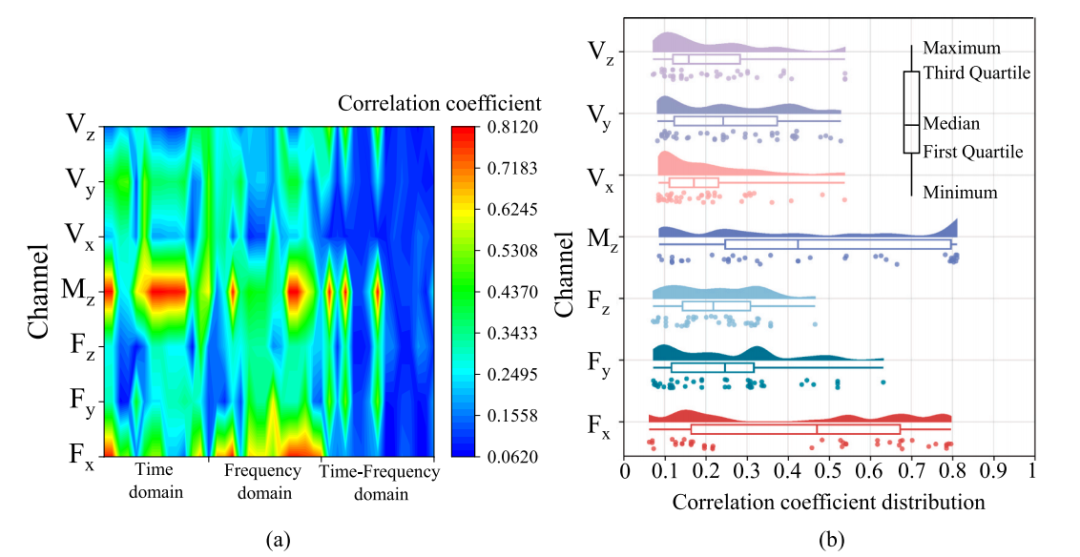

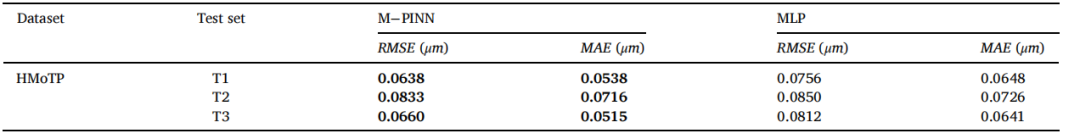

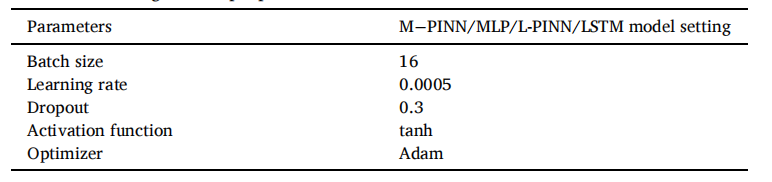

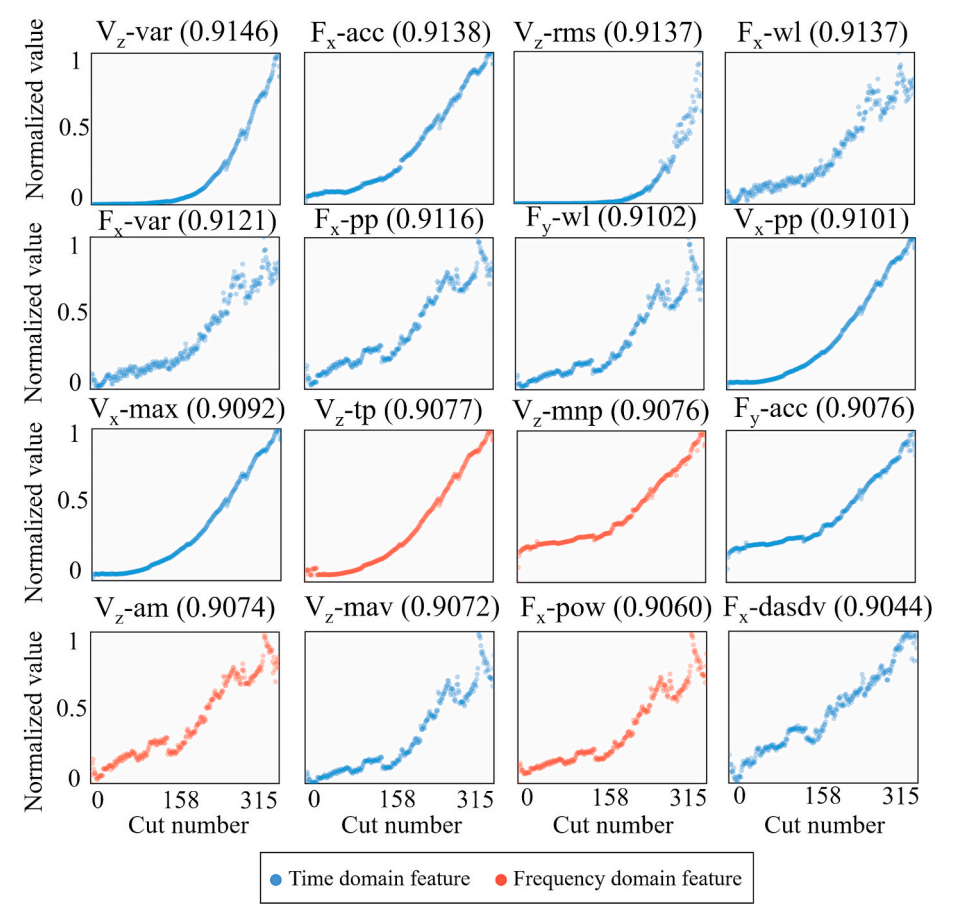

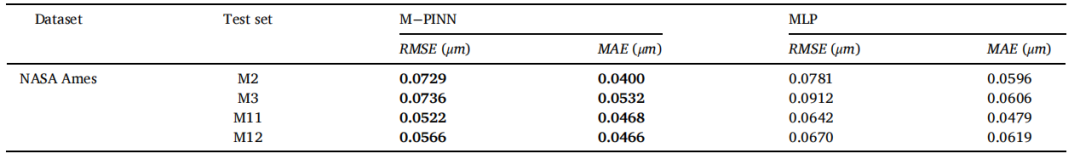

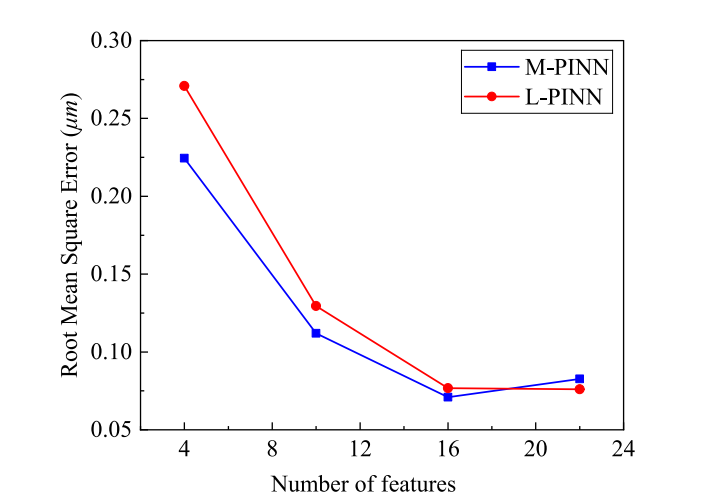

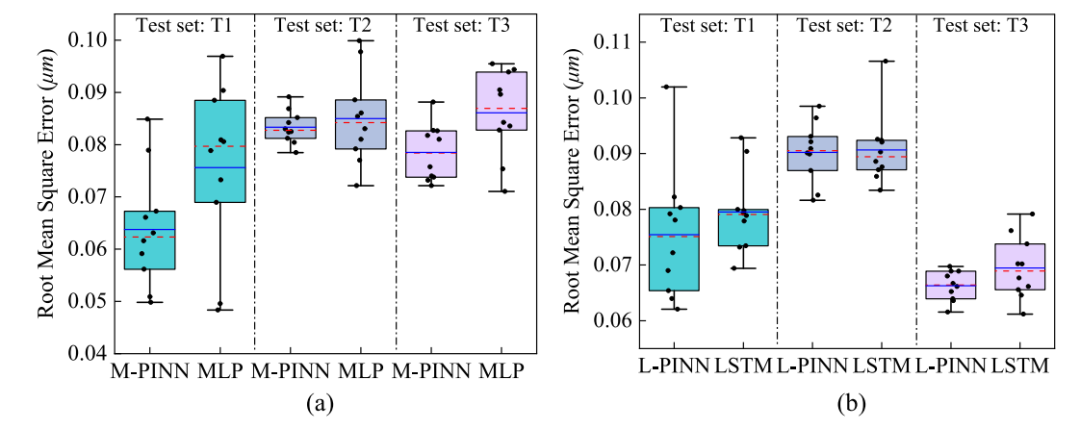

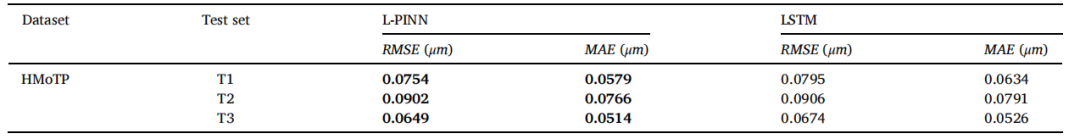

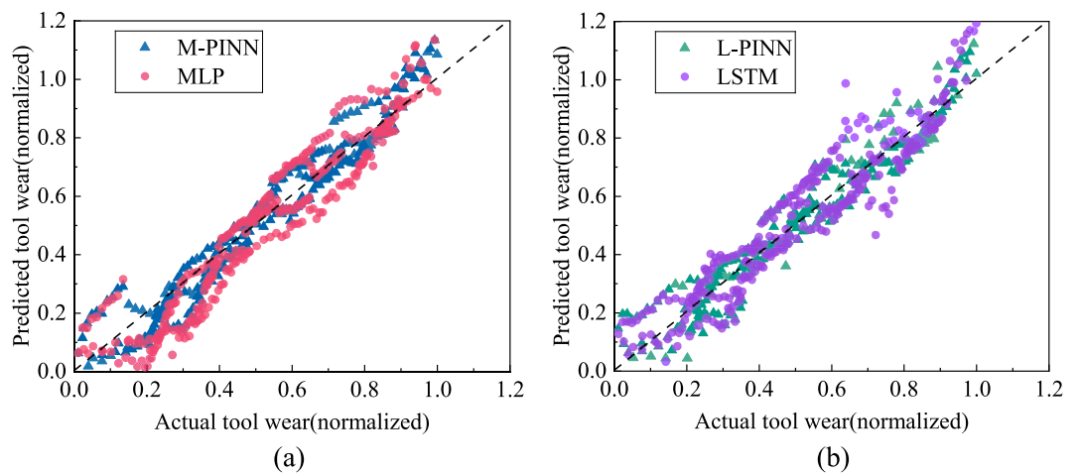

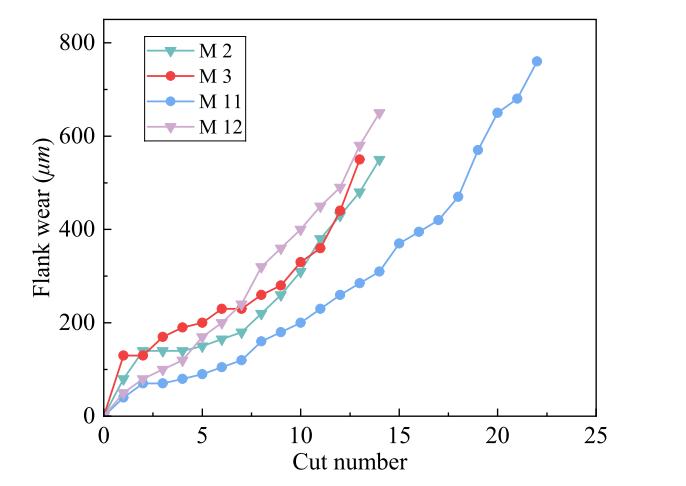

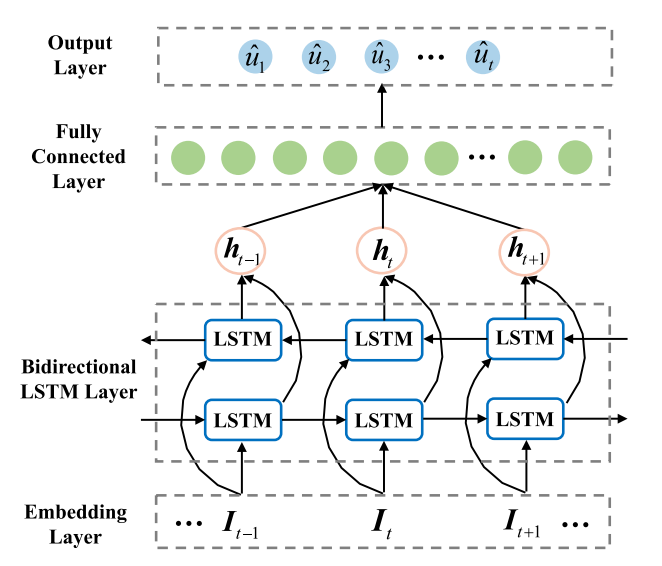

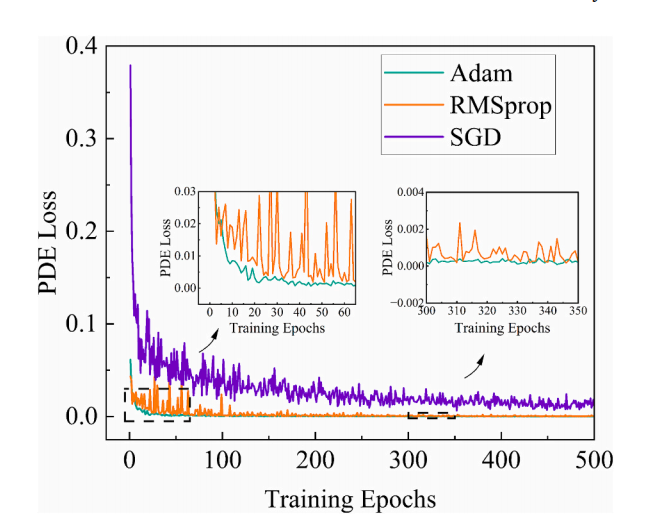

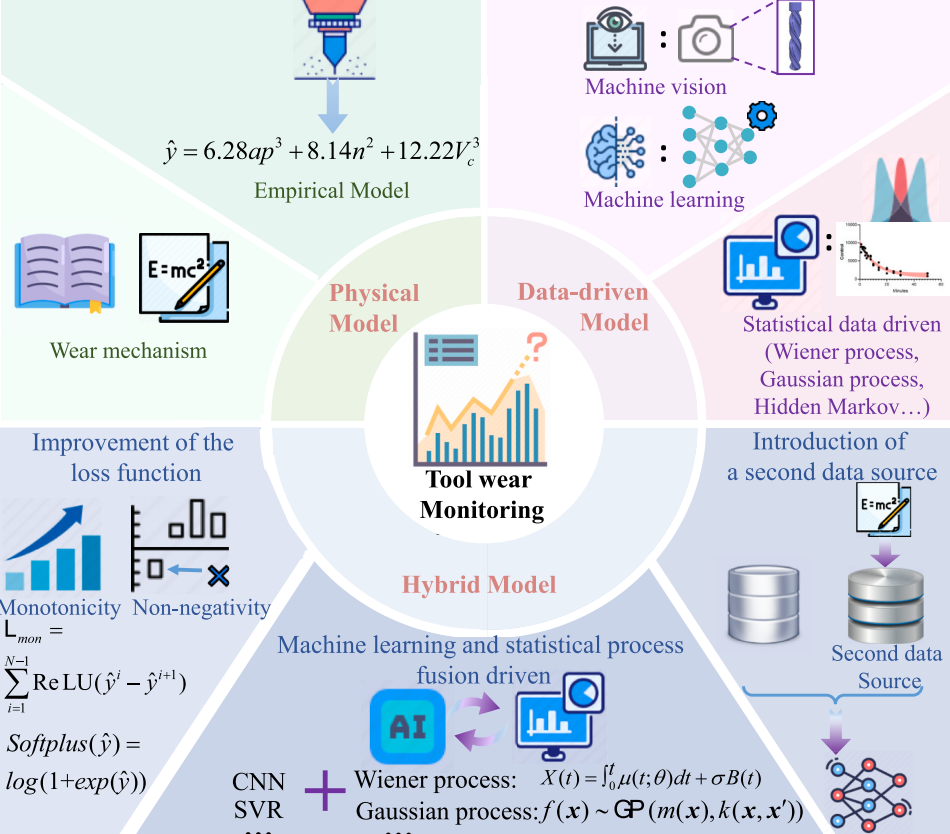

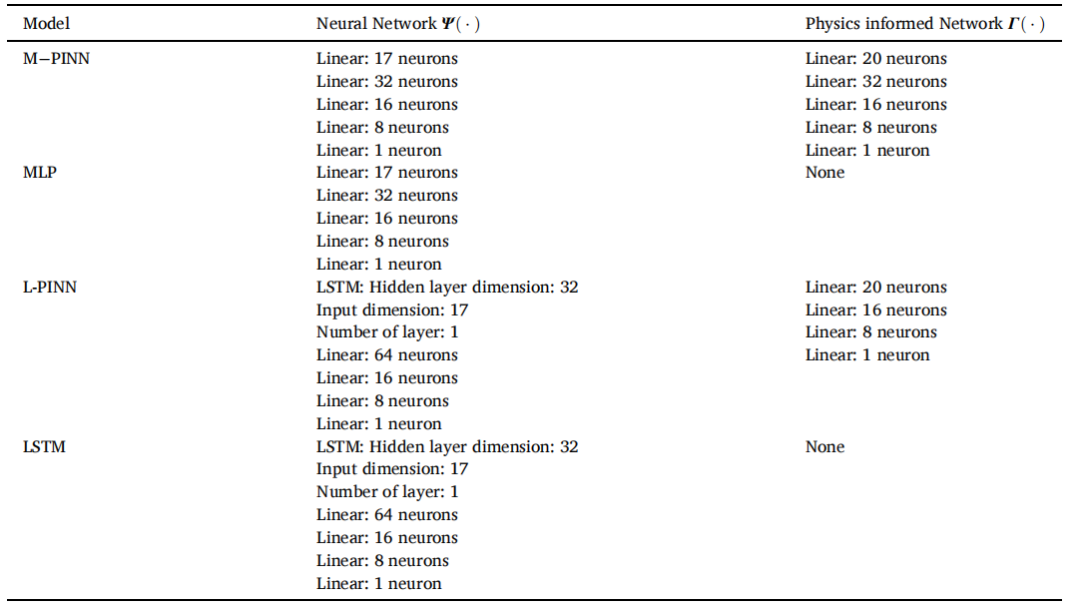

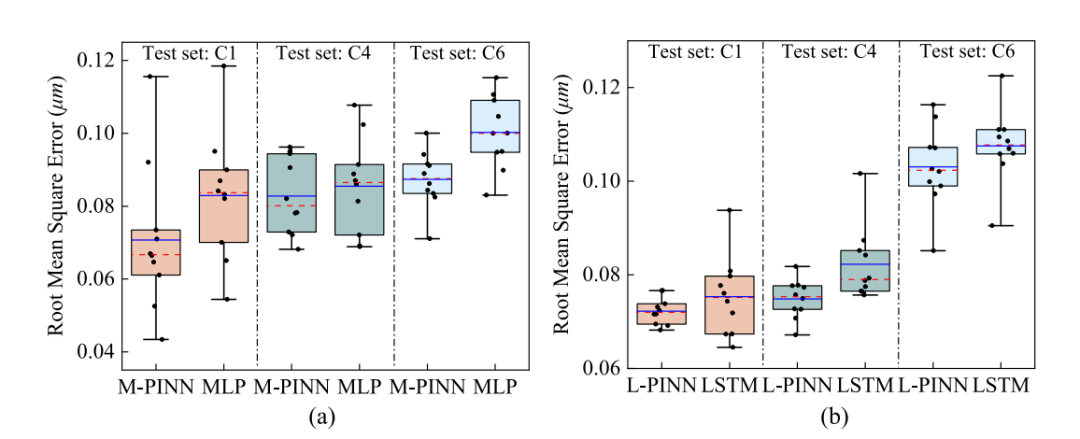

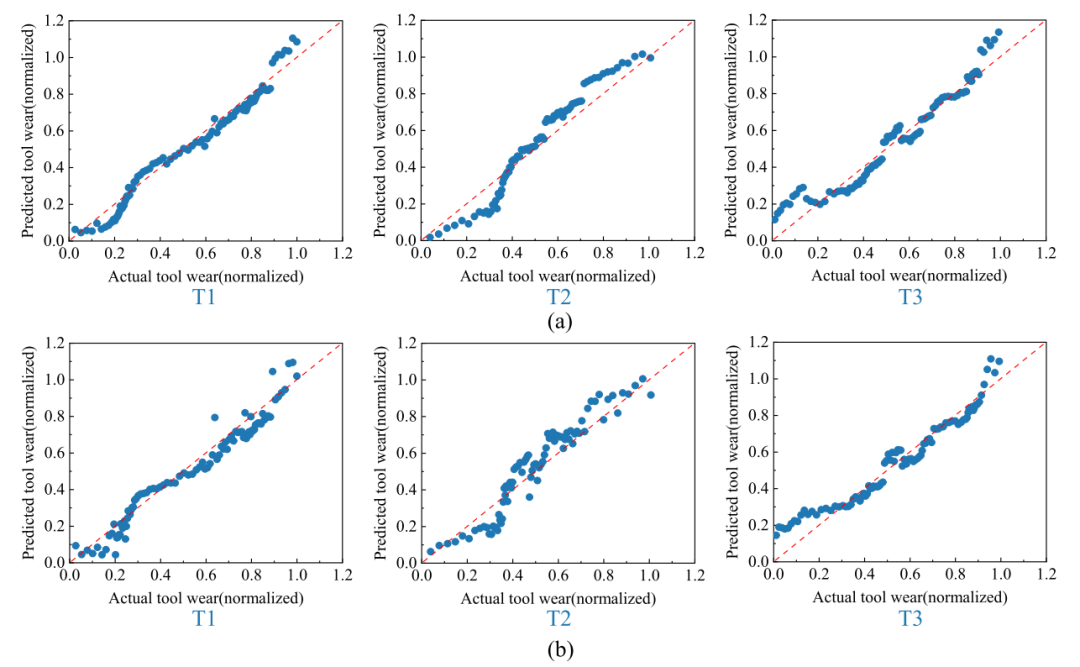

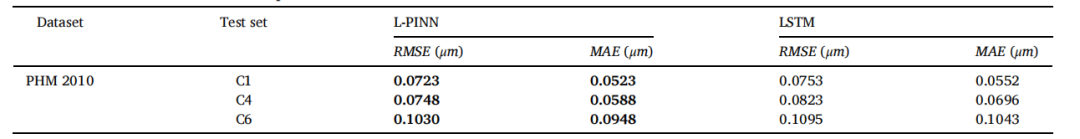

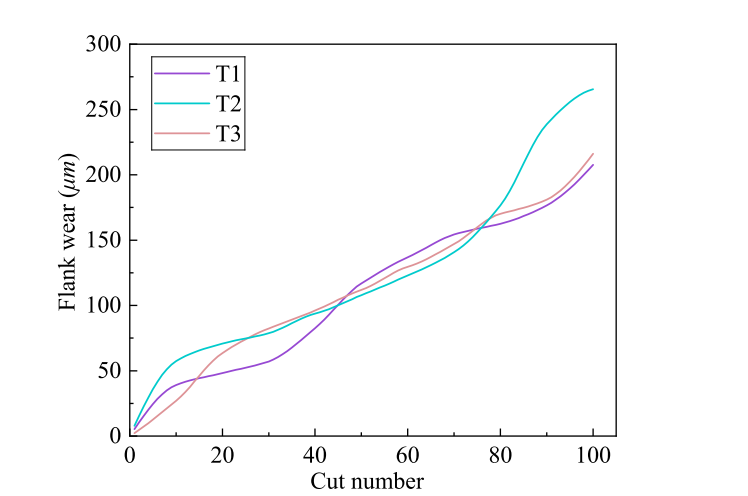

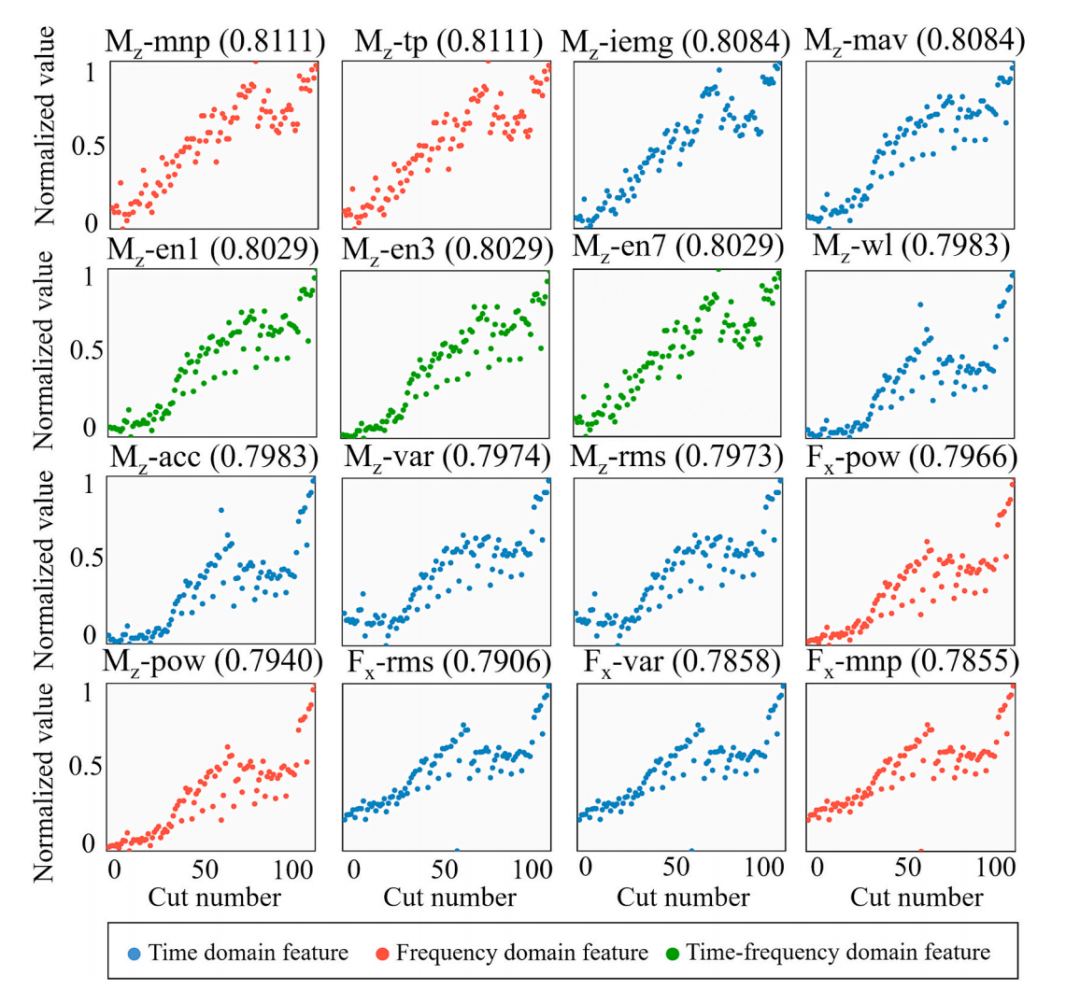

基于知识-数据驱动物理信息神经网络的数字孪生铣削智能刀具磨损监测模型

对于刚接触智能故障诊断的同学来说，真正困难的往往不是某一个模型或某一段代码，而是不知道一项完整的研究应该从哪里开始。面对数据集、信号处理、CNN、LSTM、Transformer、迁移学习、小样本学习和模型可解释性等大量概念，初学者很容易陷入无从下手困境。为此，本系列将围绕故障诊断研究的完整流程，推出一组面向初学者的实战教程，从最基础的数据集制作开始，逐步介绍常见深度学习网络、信号处理方法，以及迁移学习、小样本学习、模型可解释性和物理信息融合等进阶内容。本系列将以基础概念梳理和方法介绍为主，并结合典型故障诊断任务说明不同方法的基本思路、主要特点和适用场景。部分内容还将提供相应的数据处理或模型代码，帮助大家进一步了解方法的实现形式，为后续学习和实践提供参考。作为本系列的第一期，本文首先从数据集处理与划分讲起。公开故障数据集通常以 MAT、CSV、TXT 等不同格式保存，内部变量名称、信号长度、类别标签和工况组织方式也各不相同。很多初学者下载数据后，首先遇到的问题并不是如何搭建复杂网络，而是看不懂文件中保存了什么数据，也不知道如何从连续信号中提取有效变量、制作固定长度样本，并划分训练集、验证集和测试集。本期将结合多个常用故障诊断数据集，介绍原始文件的读取方式、信号变量与类别信息，并演示从连续信号提取、滑动窗口切割、标签制作到数据集保存的完整流程。不合理划分可能造成的数据泄漏问题，完成本期的数据集制作后，本文还将以LSTM故障分类模型为例，展示数据的输入维度、批次维度、时间步和特征维度如何与网络结构对应。通过本期内容，希望帮助初学者真正弄清楚：原始数据是什么样的、训练样本是怎样得到的，以及处理后的数据如何进入深度学习网络。推文干货很多。本文配套代码&精华速览（简洁概括版），已同步至小红书：(ID:故障诊断与python学习)，需要的小伙伴可以自取💡~目录1 引言2 西储大学数据集 2.1 数据集文件介绍 2.2 数据集提取划分 2.3 故障分类示例 2.4 结果演示3 华中科技大学轴承数据集 3.1 数据集文件介绍 3.2 数据集提取划分 3.3 故障分类示例 3.4 结果演示4 江南大学轴承数据集 4.1 数据集文件介绍 4.2 数据集提取划分 4.3 故障分类示例 4.4 结果演示5 渥太华轴承数据集 5.1 数据集文件介绍 5.2 数据集提取划分 5.3 故障分类示例 5.4 结果演示6 WT-行星齿轮箱数据集 6.1 数据集文件介绍 6.2 数据集提取划分 6.3 故障分类示例 6.4 结果演示注：小编能力有限，如有不恰之处，请多多指正~1 引言对于故障诊断方向而言，数据处理是开展深度学习研究的第一步。公开故障数据集通常包含振动、电流、转速和负载等监测信息，但不同数据集在文件格式、信号长度、变量名称和标签组织方式上存在较大差异。很多初学者下载数据集后，首先遇到的问题并不是如何搭建复杂模型，而是看不懂文件中保存了什么数据，也不知道应该如何读取、切割和划分样本。在完整的故障诊断流程中，原始连续信号通常不能直接用于模型训练，而是需要经过文件读取、有效变量提取、滑动窗口切割、类别标签制作以及训练集、验证集和测试集划分等步骤，最终转换为神经网络能够接收的数据形式。尤其需要注意的是，如果先对连续信号随机切片，再随机划分训练集和测试集，相邻甚至重叠的样本可能同时进入不同数据子集，从而造成数据泄漏，使模型测试结果虚高。本期将结合多个常用故障诊断数据集，介绍不同数据文件的内部结构、信号变量和标签信息，并梳理从原始文件到模型输入样本的完整处理流程。在完成数据处理后，本文还将以LSTM故障分类模型为例，展示数据的输入维度、批次维度、时间步和特征维度如何与网络结构对应。通过本期内容，希望帮助初学者真正弄清楚：原始数据是什么样的、训练样本是怎样得到的，以及处理后的数据如何进入深度学习网络。2 西储大学轴承数据集2.1 数据集文件介绍西储大学轴承数据集有4个文件，如图1所示，分别是1）Normal Baseline Data（正常基线数据集）2）12k Drive End Bearing Fault Data（12k 驱动端轴承故障数据）3）48k Drive End Bearing Fault Data（48k 驱动端轴承故障数据）4）Fan-End Bearing Fault Data（风扇端轴承故障数据）。图1 西储大学轴承数据集下载打开文件2.1.1. 正常基线数据集西储大学Normal Baseline Data，对应文件夹打开如图2所示，其中不同文件夹代表不同转速，我们以转速1797rpm(每分钟转数）为例，打开看到Normal.mat文件，用Matlab软件打开，如图3所示，其中X097_DE_time代表驱动端加速度数据，X097_FE_time代表风扇端加速度数据，X097RPM是基座数据。图2 西储大学Normal Baseline Data文件图3 Matlab打开Normal.mat文件2.1.2 12k驱动端轴承故障数据西储大学12k Drive End Bearing Fault Data，对应文件夹打开后不同子文件夹命名代表不同转速（与正常基线数据集一样），我们以转速1730为例，打开如图4所示。以0.007-OuterRace3数据为例，用Matlab软件打开，如图5所示，其中X147_BA_time代表基座加速度数据，X147_DE_time代表驱动端加速度数据，X147_FE_time代表风扇端加速度数据，X147RPM是基座数据。（其他文件逻辑类似，这里不一一赘述）图4 12k Drive End Bearing Fault Data文件图5 Matlab打开0.007-OuterRace3.mat文件2.3 数据集提取划分本文选取1730rpm工况数据，其中故障数据选取12k驱动端轴承故障为例，共有10类状态数据如图6所示。 图6 本文中西储大学轴承实验数据 在CWRU 轴承故障数据集的制作过程中，我们首先通过统一配置读取 10 类 .mat 振动信号，并检查文件、变量名、信号长度及异常值；随后不是先滑窗再随机划分，而是先将每类原始连续信号按 6:2:2 划分为训练、验证和测试区域，并在相邻区域之间设置隔离段，以避免重叠窗口导致训练集与测试集发生数据泄漏；之后仅利用训练区域计算可选的全局 Z-score 归一化参数，再分别对三个区域进行长度为 1024、步长为 512 的滑动窗口采样，其中只随机打乱训练集；最后将训练集、验证集、测试集、类别名称、归一化参数、样本数量及数据制作配置统一保存到一个 cwru_dataset.pt 文件中，并重新加载该文件，对张量形状、数据类型和标签范围进行校验，从而得到一个结构清晰、可复现且可直接供后续 LSTM 等模型训练使用的数据集。（代码如下，也可点击左下角阅读原文获取）from __future__ import annotationsfrom pathlib import Pathimport randomfrom typing import Dict, List, Tupleimport numpy as npimport torchfrom scipy.io import loadmat# -------------------------# 1. 基础配置# -------------------------SEED = 100DATA_DIR = Path(r"G:\学习\故障诊断\整理\一维\CWRU\experimental_data")OUTPUT_FILE = Path("cwru_dataset.pt")MAX_POINTS = 120_000WINDOW_SIZE = 1_024STRIDE = 512SPLIT_RATIOS = (0.6, 0.2, 0.2)# 在相邻数据区域之间留出隔离点，进一步减弱边界附近样本的相关性。# 因为是先分区再滑窗，即使设为 0 也不会发生采样点直接重叠。GAP_POINTS = WINDOW_SIZE# 可选值："train_global_zscore" 或 "none"NORMALIZATION = "none"CLASS_SPECS = [ {"name": "Normal", "label": 0, "file": "Normal.mat", "key": "X100_DE_time"}, {"name": "0.007-Ball", "label": 1, "file": "0.007-Ball.mat", "key": "X121_DE_time"}, {"name": "0.007-InnerRace", "label": 2, "file": "0.007-InnerRace.mat", "key": "X108_DE_time"}, {"name": "0.007-OuterRace6", "label": 3, "file": "0.007-OuterRace6.mat", "key": "X133_DE_time"}, {"name": "0.014-Ball", "label": 4, "file": "0.014-Ball.mat", "key": "X188_DE_time"}, {"name": "0.014-InnerRace", "label": 5, "file": "0.014-InnerRace.mat", "key": "X172_DE_time"}, {"name": "0.014-OuterRace6", "label": 6, "file": "0.014-OuterRace6.mat", "key": "X200_DE_time"}, {"name": "0.021-Ball", "label": 7, "file": "0.021-Ball.mat", "key": "X225_DE_time"}, {"name": "0.021-InnerRace", "label": 8, "file": "0.021-InnerRace.mat", "key": "X212_DE_time"}, {"name": "0.021-OuterRace6", "label": 9, "file": "0.021-OuterRace6.mat", "key": "X237_DE_time"},]def set_seed(seed: int) -> None: random.seed(seed) np.random.seed(seed) torch.manual_seed(seed)set_seed(SEED)print(f"数据目录：{DATA_DIR}")print(f"输出文件：{OUTPUT_FILE.resolve()}")## 2. 数据读取与检查##每个类别由一条配置记录描述，避免多个平行列表顺序错位。加载时会检查文件、MAT 键名、信号长度以及非有限值def load_signal(data_dir: Path, spec: Dict, max_points: int | None) -> np.ndarray: file_path = data_dir / spec["file"] if not file_path.exists(): raise FileNotFoundError(f"找不到数据文件：{file_path}") mat = loadmat(file_path) key = spec["key"] if key not in mat: available = [name for name in mat.keys() if not name.startswith("__")] raise KeyError( f"文件 {file_path.name} 中不存在变量 {key}。可用变量：{available}" ) signal = np.asarray(mat[key], dtype=np.float32).reshape(-1) if max_points is not None: signal = signal[:max_points] if signal.size < WINDOW_SIZE: raise ValueError( f"{spec['name']} 的有效长度为 {signal.size}，小于窗口长度 {WINDOW_SIZE}" ) if not np.isfinite(signal).all(): raise ValueError(f"{spec['name']} 中存在 NaN 或 Inf") return signalsignals: Dict[int, np.ndarray] = {}for spec in CLASS_SPECS: signal = load_signal(DATA_DIR, spec, MAX_POINTS) signals[spec["label"]] = signal print(f"{spec['label']:>2} | {spec['name']:<20} | length={len(signal)}")## 3. 先划分原始连续信号，再分别滑窗#原代码将所有重叠窗口混合后随机切分，训练集与测试集可能共享大量相同采样点。本版本先对每条原始信号划分连续区域，再在各区域内部生成窗口。#隔离区不会进入任何集 合，用于减弱分界点附近的高度相似性。def validate_split_ratios(ratios: Tuple[float, float, float]) -> None: if len(ratios) != 3: raise ValueError("SPLIT_RATIOS 必须包含训练、验证、测试三个比例") if any(r <= 0 for r in ratios): raise ValueError("三个划分比例都必须大于 0") if not np.isclose(sum(ratios), 1.0): raise ValueError(f"划分比例之和必须为 1，当前为 {sum(ratios)}")def split_contiguous_signal( signal: np.ndarray, ratios: Tuple[float, float, float], gap_points: int,) -> Dict[str, np.ndarray]: validate_split_ratios(ratios) if gap_points < 0: raise ValueError("gap_points 不能为负数") n = len(signal) train_end = int(n * ratios[0]) val_end = int(n * (ratios[0] + ratios[1])) regions = { "train": signal[:train_end], "val": signal[min(train_end + gap_points, n):val_end], "test": signal[min(val_end + gap_points, n):], } for split_name, region in regions.items(): if len(region) < WINDOW_SIZE: raise ValueError( f"{split_name} 区域长度 {len(region)} 小于窗口长度 {WINDOW_SIZE}。" "请减小 GAP_POINTS、WINDOW_SIZE，或增加原始数据长度。" ) return regionsregions_by_class: Dict[int, Dict[str, np.ndarray]] = { label: split_contiguous_signal(signal, SPLIT_RATIOS, GAP_POINTS) for label, signal in signals.items()}for spec in CLASS_SPECS: lengths = {k: len(v) for k, v in regions_by_class[spec["label"]].items()} print(f"{spec['name']:<20} -> {lengths}")## 4. 仅使用训练区域计算归一化参数#默认采用所有训练区域共同计算的全局均值与标准差。这样不会读取验证集和测试集统计量，同时保留不同故障类别之间的相对幅值关系。若不需要归一化，将 `NORMALIZATION` 改为 `"none"`。def fit_normalizer( regions: Dict[int, Dict[str, np.ndarray]], method: str,) -> Dict[str, float | str]: if method == "none": return {"method": "none", "mean": 0.0, "std": 1.0} if method != "train_global_zscore": raise ValueError(f"不支持的归一化方法：{method}") train_values = np.concatenate( [class_regions["train"] for class_regions in regions.values()] ).astype(np.float64, copy=False) mean = float(train_values.mean()) std = float(train_values.std()) if std < 1e-12: raise ValueError("训练数据标准差接近 0，无法执行 Z-score 标准化") return {"method": method, "mean": mean, "std": std}def apply_normalizer(signal: np.ndarray, normalizer: Dict[str, float | str]) -> np.ndarray: if normalizer["method"] == "none": return signal.astype(np.float32, copy=False) mean = float(normalizer["mean"]) std = float(normalizer["std"]) return ((signal - mean) / std).astype(np.float32, copy=False)normalizer = fit_normalizer(regions_by_class, NORMALIZATION)print("归一化配置：", normalizer)## 5. 生成窗口并组装张量#只打乱训练集。验证集和测试集保持确定顺序，便于复现和定位错误样本。def make_windows(signal: np.ndarray, window_size: int, stride: int) -> np.ndarray: if window_size <= 0 or stride <= 0: raise ValueError("window_size 和 stride 必须为正整数") if len(signal) < window_size: raise ValueError("信号长度小于窗口长度") windows = np.lib.stride_tricks.sliding_window_view(signal, window_size)[::stride] return np.ascontiguousarray(windows, dtype=np.float32)def build_split( regions: Dict[int, Dict[str, np.ndarray]], split_name: str, window_size: int, stride: int, normalizer: Dict[str, float | str],) -> Tuple[torch.Tensor, torch.Tensor, Dict[int, int]]: x_parts: List[np.ndarray] = [] y_parts: List[np.ndarray] = [] counts: Dict[int, int] = {} for spec in CLASS_SPECS: label = spec["label"] normalized = apply_normalizer(regions[label][split_name], normalizer) windows = make_windows(normalized, window_size, stride) x_parts.append(windows) y_parts.append(np.full(len(windows), label, dtype=np.int64)) counts[label] = len(windows) x = np.concatenate(x_parts, axis=0) y = np.concatenate(y_parts, axis=0) # 训练集随机打乱；验证集和测试集保持稳定顺序。 if split_name == "train": rng = np.random.default_rng(SEED) order = rng.permutation(len(y)) x, y = x[order], y[order] return torch.from_numpy(x), torch.from_numpy(y), countsprepared = {}count_report = {}for split_name in ("train", "val", "test"): x, y, counts = build_split( regions_by_class, split_name, WINDOW_SIZE, STRIDE, normalizer, ) prepared[split_name] = {"x": x, "y": y} count_report[split_name] = counts print(f"{split_name:>5}: x={tuple(x.shape)}, y={tuple(y.shape)}")## 6. 保存单一数据文件#保存内容包括三个数据集、类别名称、归一化参数、数据制作配置以及每类样本数量。训练 Notebook 不再依赖 CSV 或 Joblib 中间文件。dataset_bundle = { "train": prepared["train"], "val": prepared["val"], "test": prepared["test"], "class_names": [spec["name"] for spec in CLASS_SPECS], "class_specs": CLASS_SPECS, "normalizer": normalizer, "sample_counts_by_class": count_report, "config": { "seed": SEED, "max_points": MAX_POINTS, "window_size": WINDOW_SIZE, "stride": STRIDE, "split_ratios": SPLIT_RATIOS, "gap_points": GAP_POINTS, "normalization": NORMALIZATION, },}torch.save(dataset_bundle, OUTPUT_FILE)print(f"已保存：{OUTPUT_FILE.resolve()}")print(f"文件大小：{OUTPUT_FILE.stat().st_size / 1024 / 1024:.2f} MB")## 7. 保存后校验#重新读取文件并检查形状、数据类型和标签范围。该单元用于发现保存过程或路径配置问题。def safe_torch_load(path: Path): try: return torch.load(path, map_location="cpu", weights_only=False) except TypeError: # 兼容较旧版本 PyTorch return torch.load(path, map_location="cpu")loaded = safe_torch_load(OUTPUT_FILE)num_classes = len(loaded["class_names"])for split_name in ("train", "val", "test"): x = loaded[split_name]["x"] y = loaded[split_name]["y"] assert x.dtype == torch.float32 assert y.dtype == torch.int64 assert x.ndim == 2 and x.shape[1] == WINDOW_SIZE assert len(x) == len(y) assert int(y.min()) >= 0 and int(y.max()) < num_classes print( f"{split_name:>5}: samples={len(y)}, " f"x_dtype={x.dtype}, y_range=[{int(y.min())}, {int(y.max())}]" )print("数据文件校验通过。")2.4故障分类示例在数据集处理划分完之后，我们使用LSTM 网络用于演示轴承故障分类过程，首先读取并校验已经制作好的 CWRU 训练集、验证集和测试集，将每个长度为 1024 的一维振动信号按照 FRAME_SIZE 自动重塑为 LSTM 所需的三维时序输入，例如由 [batch, 1024] 转换为 [batch, 32, 32]；随后通过多层隐藏维度依次为 256、128 和 64 的 LSTM 提取时序特征，选取最后一层最后一个时间步的输出，并经过全连接层、ReLU、Dropout 和最终分类层得到各故障类别的预测结果；训练阶段使用交叉熵损失和 Adam 优化器，并结合梯度裁剪、验证集评估、早停机制和最佳模型参数保存，提高训练稳定性并防止过拟合；训练结束后重新加载验证准确率最高的模型，在测试集上输出分类报告和混淆矩阵，同时提取最后一层 LSTM 特征进行 t-SNE 可视化，此外还可通过 torchinfo.summary 查看各层输出形状和模型参数量，从而形成从数据加载、模型构建、训练验证到测试分析的完整故障诊断流程。（代码如下，也可点击左下角阅读原文获取）from __future__ import annotations"""纯堆叠 LSTM 故障分类完整代码数据要求--------默认读取由“CWRU数据集制作_重构版.ipynb”生成的 cwru_dataset.pt。文件结构应包含： bundle["train"]["x"], bundle["train"]["y"] bundle["val"]["x"], bundle["val"]["y"] bundle["test"]["x"], bundle["test"]["y"] bundle["class_names"] bundle["config"]["window_size"]模型结构--------一维信号 -> 自动分帧 -> 多层堆叠 LSTM -> 最后时间步 -> 全连接分类头说明----1. 特征提取部分只使用 LSTM，不使用 CNN、注意力、LayerNorm 或帧编码器。2. 通过 FRAME_SIZE 控制输入重塑方式。3. 验证集和测试集不打乱、不丢弃最后一个批次。4. 保存真正的最佳 state_dict，测试前重新加载。5. 不保存多余的中间数据文件；默认也不保存图片。"""import copyimport osimport randomimport timefrom pathlib import Pathfrom typing import Dict, Optional, Sequence, Tupleimport matplotlib.pyplot as pltimport numpy as npimport torchimport torch.nn as nnfrom sklearn.manifold import TSNEfrom sklearn.metrics import ( ConfusionMatrixDisplay, classification_report, confusion_matrix,)from torch.utils.data import DataLoader, TensorDataset# ============================================================# 1. 参数配置# ============================================================SEED = 100# 数据文件：由数据集制作代码生成DATASET_FILE = Path("cwru_dataset.pt")# 仅保存一个最佳模型检查点OUTPUT_DIR = Path("lstm_outputs")CHECKPOINT_FILE = OUTPUT_DIR / "best_stacked_lstm_checkpoint.pt"# 数据加载BATCH_SIZE = 32NUM_WORKERS = 0 # Windows/Jupyter 环境建议设为 0CPU_NUM_THREADS = min(4, os.cpu_count() or 1)# 训练参数EPOCHS = 100LEARNING_RATE = 1e-3WEIGHT_DECAY = 0.0PATIENCE = 15 # 设为 0 表示关闭早停GRAD_CLIP_NORM = 5.0 # 设为 None 表示关闭梯度裁剪# 模型参数# 对于长度为 1024 的信号：# FRAME_SIZE=32 -> [B, 32, 32]# FRAME_SIZE=16 -> [B, 64, 16]# FRAME_SIZE=64 -> [B, 16, 64]FRAME_SIZE = 32HIDDEN_SIZES = [256, 128,64]CLASSIFIER_DIM = 64DROPOUT_RATE = 0.5# 结果展示SHOW_TORCHINFO = TrueRUN_TSNE = TrueSAVE_FIGURES = False # 默认只显示图片，不保存图片文件DEVICE = torch.device("cuda" if torch.cuda.is_available() else "cpu")# ============================================================# 2. 通用工具# ============================================================def set_seed(seed: int) -> None: """固定随机种子，尽量提高实验可复现性。""" random.seed(seed) np.random.seed(seed) torch.manual_seed(seed) if torch.cuda.is_available(): torch.cuda.manual_seed(seed) torch.cuda.manual_seed_all(seed) # 确定性设置可能略微降低运行速度 torch.backends.cudnn.deterministic = True torch.backends.cudnn.benchmark = Falsedef safe_torch_load(path: Path, map_location: str | torch.device = "cpu"): """兼容不同 PyTorch 版本的 torch.load。""" try: return torch.load( path, map_location=map_location, weights_only=False, ) except TypeError: return torch.load(path, map_location=map_location)def validate_dataset_bundle(bundle: dict) -> None: """检查数据文件是否包含训练所需字段。""" required_splits = ("train", "val", "test") for split_name in required_splits: if split_name not in bundle: raise KeyError(f"数据文件缺少字段：{split_name}") split = bundle[split_name] if "x" not in split or "y" not in split: raise KeyError( f"数据文件中的 {split_name} 必须包含 x 和 y" ) x = split["x"] y = split["y"] if not isinstance(x, torch.Tensor): raise TypeError(f"{split_name}.x 必须是 torch.Tensor") if not isinstance(y, torch.Tensor): raise TypeError(f"{split_name}.y 必须是 torch.Tensor") if x.ndim != 2: raise ValueError( f"{split_name}.x 应为 [样本数, 信号长度]，" f"实际形状为 {tuple(x.shape)}" ) if y.ndim != 1: raise ValueError( f"{split_name}.y 应为一维标签，" f"实际形状为 {tuple(y.shape)}" ) if len(x) != len(y): raise ValueError( f"{split_name} 的样本数与标签数不一致：" f"{len(x)} != {len(y)}" ) if len(x) == 0: raise ValueError(f"{split_name} 中没有样本") if "class_names" not in bundle: raise KeyError("数据文件缺少 class_names")def create_data_loader( x: torch.Tensor, y: torch.Tensor, batch_size: int, shuffle: bool, seed: int,) -> DataLoader: """创建 DataLoader。""" dataset = TensorDataset(x.float(), y.long()) generator = None if shuffle: generator = torch.Generator() generator.manual_seed(seed) return DataLoader( dataset, batch_size=batch_size, shuffle=shuffle, drop_last=False, num_workers=NUM_WORKERS, pin_memory=(DEVICE.type == "cuda"), generator=generator, )# ============================================================# 3. 纯堆叠 LSTM 分类模型# ============================================================class StackedLSTMClassifier(nn.Module): """ 多层堆叠 LSTM 故障分类模型。 输入 ---- x: [batch_size, signal_length] 模型内部自动重塑为 ------------------ [batch_size, time_steps, frame_size] 其中 ---- time_steps = signal_length // frame_size 特征提取部分只由多个 LSTM 层组成。 """ def __init__( self, frame_size: int, hidden_sizes: Sequence[int], num_classes: int, classifier_dim: int = 64, dropout_rate: float = 0.5, ) -> None: super().__init__() if frame_size <= 0: raise ValueError("frame_size 必须为正整数") if not hidden_sizes: raise ValueError("hidden_sizes 不能为空") if any(size <= 0 for size in hidden_sizes): raise ValueError("hidden_sizes 中的维度必须为正整数") if num_classes <= 1: raise ValueError("num_classes 必须大于 1") if not 0.0 <= dropout_rate < 1.0: raise ValueError("dropout_rate 必须位于 [0, 1)") self.frame_size = int(frame_size) self.hidden_sizes = list(hidden_sizes) # 各层隐藏维度可以不同，因此使用 ModuleList 分别构建。 self.lstm_layers = nn.ModuleList() current_input_dim = self.frame_size for hidden_dim in self.hidden_sizes: self.lstm_layers.append( nn.LSTM( input_size=current_input_dim, hidden_size=hidden_dim, num_layers=1, batch_first=True, ) ) current_input_dim = hidden_dim # 分类头不承担时序特征提取，只负责类别映射。 self.classifier = nn.Sequential( nn.Linear(self.hidden_sizes[-1], classifier_dim), nn.ReLU(), nn.Dropout(dropout_rate), nn.Linear(classifier_dim, num_classes), ) def reshape_signal(self, x: torch.Tensor) -> torch.Tensor: """把一维信号自动划分成多个连续小帧。""" if x.ndim != 2: raise ValueError( "模型期望输入形状为 [batch_size, signal_length]，" f"实际输入形状为 {tuple(x.shape)}" ) signal_length = x.size(1) if signal_length % self.frame_size != 0: raise ValueError( f"信号长度 {signal_length} 不能被 " f"FRAME_SIZE={self.frame_size} 整除" ) # -1 自动计算时间步数。 return x.reshape(x.size(0), -1, self.frame_size) def forward_features(self, x: torch.Tensor) -> torch.Tensor: """ 返回最后一层 LSTM 最后一个时间步的特征。 该特征可用于 t-SNE 或其他特征分析。 """ sequence = self.reshape_signal(x) for lstm_layer in self.lstm_layers: sequence, _ = lstm_layer(sequence) return sequence[:, -1, :] def forward(self, x: torch.Tensor) -> torch.Tensor: features = self.forward_features(x) logits = self.classifier(features) return logits# =========================# 创建纯堆叠 LSTM 模型# =========================NUM_CLASSES=10SIGNAL_LENGTH=1024model = StackedLSTMClassifier( frame_size=FRAME_SIZE, hidden_sizes=HIDDEN_SIZES, num_classes=NUM_CLASSES, classifier_dim=CLASSIFIER_DIM, dropout_rate=DROPOUT_RATE).to(DEVICE)# =========================# 查看网络结构及参数量# 输入形状：[batch_size, signal_length]# 模型内部会将 [32, 1024] 重塑为 [32, 32, 32]# =========================from torchinfo import summarysummary( model, input_size=(BATCH_SIZE, SIGNAL_LENGTH), device=str(DEVICE))# ============================================================# 4. 单轮训练与验证# ============================================================def run_epoch( model: nn.Module, loader: DataLoader, criterion: nn.Module, optimizer: Optional[torch.optim.Optimizer] = None,) -> Tuple[float, float]: """ 运行一个训练轮次或验证轮次。 optimizer 不为 None：训练模式 optimizer 为 None：验证/测试模式 """ is_training = optimizer is not None model.train(is_training) total_loss = 0.0 total_correct = 0 total_samples = 0 for signals, labels in loader: signals = signals.to(DEVICE, non_blocking=True) labels = labels.to(DEVICE, non_blocking=True) if is_training: optimizer.zero_grad(set_to_none=True) with torch.set_grad_enabled(is_training): logits = model(signals) loss = criterion(logits, labels) if is_training: loss.backward() if GRAD_CLIP_NORM is not None: nn.utils.clip_grad_norm_( model.parameters(), max_norm=GRAD_CLIP_NORM, ) optimizer.step() current_batch_size = labels.size(0) total_loss += loss.item() * current_batch_size total_correct += ( logits.argmax(dim=1) == labels ).sum().item() total_samples += current_batch_size if total_samples == 0: raise RuntimeError("DataLoader 中没有可用样本") average_loss = total_loss / total_samples accuracy = total_correct / total_samples return average_loss, accuracy# ============================================================# 5. 完整训练流程# ============================================================def train_model( model: nn.Module, train_loader: DataLoader, val_loader: DataLoader, criterion: nn.Module, optimizer: torch.optim.Optimizer, epochs: int, patience: int, checkpoint_file: Path, model_config: Dict, class_names: Sequence[str], dataset_config: Dict,) -> Tuple[Dict[str, list], int, float]: """训练模型，并保存验证集准确率最高的参数。""" history = { "train_loss": [], "train_accuracy": [], "val_loss": [], "val_accuracy": [], } best_state = copy.deepcopy(model.state_dict()) best_val_accuracy = float("-inf") best_epoch = 0 epochs_without_improvement = 0 start_time = time.time() for epoch in range(1, epochs + 1): train_loss, train_accuracy = run_epoch( model=model, loader=train_loader, criterion=criterion, optimizer=optimizer, ) with torch.no_grad(): val_loss, val_accuracy = run_epoch( model=model, loader=val_loader, criterion=criterion, optimizer=None, ) history["train_loss"].append(train_loss) history["train_accuracy"].append(train_accuracy) history["val_loss"].append(val_loss) history["val_accuracy"].append(val_accuracy) print( f"Epoch {epoch:03d}/{epochs:03d} | " f"train loss={train_loss:.6f}, " f"acc={train_accuracy:.4f} | " f"val loss={val_loss:.6f}, " f"acc={val_accuracy:.4f}" ) if val_accuracy > best_val_accuracy: best_val_accuracy = val_accuracy best_epoch = epoch best_state = copy.deepcopy(model.state_dict()) epochs_without_improvement = 0 else: epochs_without_improvement += 1 if patience > 0 and epochs_without_improvement >= patience: print(f"连续 {patience} 轮验证准确率未提升，提前停止训练。") break # 将内存中的模型恢复到真正的最佳状态。 model.load_state_dict(best_state) checkpoint_file.parent.mkdir(parents=True, exist_ok=True) checkpoint = { "model_state_dict": best_state, "model_config": model_config, "best_epoch": best_epoch, "best_val_accuracy": best_val_accuracy, "history": history, "class_names": list(class_names), "dataset_config": dataset_config, "seed": SEED, } torch.save(checkpoint, checkpoint_file) elapsed = time.time() - start_time print("-" * 80) print(f"训练耗时：{elapsed:.2f} 秒") print(f"最佳轮次：{best_epoch}") print(f"最佳验证准确率：{best_val_accuracy:.4f}") print(f"最佳模型已保存：{checkpoint_file.resolve()}") return history, best_epoch, best_val_accuracy# ============================================================# 6. 加载最佳模型# ============================================================def load_best_model( checkpoint_file: Path, device: torch.device,) -> Tuple[StackedLSTMClassifier, dict]: """从检查点重新构造并加载最佳模型。""" checkpoint = safe_torch_load( checkpoint_file, map_location=device, ) model = StackedLSTMClassifier( **checkpoint["model_config"] ).to(device) model.load_state_dict( checkpoint["model_state_dict"] ) model.eval() return model, checkpoint# ============================================================# 7. 测试预测与中间特征提取# ============================================================def predict_with_features( model: StackedLSTMClassifier, loader: DataLoader,) -> Tuple[np.ndarray, np.ndarray, np.ndarray]: """返回真实标签、预测标签以及 LSTM 特征。""" true_labels = [] predicted_labels = [] feature_list = [] model.eval() with torch.no_grad(): for signals, labels in loader: signals = signals.to(DEVICE, non_blocking=True) features = model.forward_features(signals) logits = model.classifier(features) predictions = logits.argmax(dim=1) true_labels.append(labels.cpu().numpy()) predicted_labels.append(predictions.cpu().numpy()) feature_list.append(features.cpu().numpy()) return ( np.concatenate(true_labels), np.concatenate(predicted_labels), np.concatenate(feature_list), )# ============================================================# 8. 结果绘图# ============================================================from sklearn.preprocessing import StandardScalerfrom matplotlib.colors import LinearSegmentedColormapdef plot_training_history( history: Dict[str, list], save_figures: bool = False,) -> None: """ 在同一张画布中绘制训练过程。 左图：训练损失和验证损失； 右图：训练准确率和验证准确率。 """ epochs = np.arange( 1, len(history["train_loss"]) + 1, ) # 中文字体设置 plt.rcParams["font.sans-serif"] = [ "Microsoft YaHei", "SimHei", "Arial Unicode MS", "DejaVu Sans", ] plt.rcParams["axes.unicode_minus"] = False # 创建一行两列子图 fig, axes = plt.subplots( 1, 2, figsize=(14, 6), dpi=150, ) # 为防止训练轮数较多时标记过于密集， # 大约每隔总轮数的1/20显示一个标记 marker_interval = max(1, len(epochs) // 20) # ======================================================== # 左图：训练损失和验证损失 # ======================================================== axes[0].plot( epochs, history["train_loss"], label="Train loss", color="blue", linewidth=1.6, marker="^", markersize=5, markevery=marker_interval, ) axes[0].plot( epochs, history["val_loss"], label="Validation loss", color="red", linewidth=1.6, marker="+", markersize=7, markevery=marker_interval, ) axes[0].set_xlabel( "Epochs", fontsize=12, ) axes[0].set_ylabel( "Loss", fontsize=12, ) axes[0].set_title( "Training and Validation Loss", fontsize=15, pad=12, ) axes[0].tick_params( axis="both", labelsize=10, ) axes[0].legend( fontsize=11, frameon=True, ) axes[0].grid( True, linestyle="--", linewidth=0.6, alpha=0.3, ) axes[0].set_axis below(True) # ======================================================== # 右图：训练准确率和验证准确率 # ======================================================== axes[1].plot( epochs, history["train_accuracy"], label="Train accuracy", color="orange", linewidth=1.6, marker="o", markersize=5, markevery=marker_interval, ) axes[1].plot( epochs, history["val_accuracy"], label="Validation accuracy", color="green", linewidth=1.6, marker="*", markersize=7, markevery=marker_interval, ) axes[1].set_xlabel( "Epochs", fontsize=12, ) axes[1].set_ylabel( "Accuracy", fontsize=12, ) axes[1].set_title( "Training and Validation Accuracy", fontsize=15, pad=12, ) axes[1].tick_params( axis="both", labelsize=10, ) axes[1].legend( fontsize=11, frameon=True, ) axes[1].grid( True, linestyle="--", linewidth=0.6, alpha=0.3, ) axes[1].set_axis below(True) # 准确率若采用0～1表示，可固定纵轴范围 axes[1].set_ylim(0.0, 1.02) # 去掉顶部和右侧边框，使图像更加简洁 for ax in axes: ax.spines["top"].set_visible(False) ax.spines["right"].set_visible(False) # 自动调整子图间距 fig.tight_layout() # 保存整张训练过程图 if save_figures: OUTPUT_DIR.mkdir( parents=True, exist_ok=True, ) fig.savefig( OUTPUT_DIR / "training_history.png", dpi=300, bbox_inches="tight", ) plt.show()def plot_confusion_matrix( y_true: np.ndarray, y_pred: np.ndarray, class_names: Sequence[str], save_figures: bool = False,) -> None: """ 绘制学术风格混淆矩阵。 颜色表示每个真实类别内部的预测百分比， 单元格同时显示样本数量和所占百分比。 """ labels = list(range(len(class_names))) # 原始计数混淆矩阵 cm = confusion_matrix( y_true, y_pred, labels=labels, ) # 按真实类别进行行归一化 row_sums = cm.sum(axis=1, keepdims=True) cm_percent = np.divide( cm, row_sums, out=np.zeros_like(cm, dtype=float), where=row_sums != 0, ) * 100.0 figure_width = max(9, len(class_names) * 0.9) figure_height = max(8, len(class_names) * 0.8) fig, ax = plt.subplots( figsize=(figure_width, figure_height) ) # 自定义浅蓝色学术风格色图 academic_blue = LinearSegmentedColormap.from_list( "academic_blue", [ "#F8FBFD", "#E5F1F7", "#C7E1ED", "#98C5DB", "#68A5C8", ], ) image = ax.imshow( cm_percent, interpolation="nearest", cmap=academic_blue, vmin=0, vmax=100, aspect="equal", ) # 颜色条 colorbar = fig.colorbar( image, ax=ax, fraction=0.046, pad=0.04, ) colorbar.set_label( "Percentage (%)", rotation=90, labelpad=12, ) colorbar.outline.set_linewidth(0.6) # 坐标轴刻度 ax.set_xticks(np.arange(len(class_names))) ax.set_yticks(np.arange(len(class_names))) ax.set_xticklabels( class_names, rotation=45, ha="right", ) ax.set_yticklabels(class_names) ax.set_xlabel("Predicted label") ax.set_ylabel("True label") ax.set_title("Confusion matrix") # 单元格标注：数量 + 百分比 threshold = 60.0 for row_index in range(cm.shape[0]): for column_index in range(cm.shape[1]): count = cm[row_index, column_index] percentage = cm_percent[row_index, column_index] text_color = ( "white" if percentage >= threshold else "#263746" ) ax.text( column_index, row_index, f"{count}\n({percentage:.1f}%)", ha="center", va="center", fontsize=8.5, color=text_color, ) # 绘制浅色单元格边界 ax.set_xticks( np.arange(-0.5, len(class_names), 1), minor=True, ) ax.set_yticks( np.arange(-0.5, len(class_names), 1), minor=True, ) ax.grid( which="minor", color="white", linestyle="-", linewidth=1.2, ) ax.tick_params( which="minor", bottom=False, left=False, ) ax.tick_params( axis="both", which="major", length=0, ) fig.tight_layout() if save_figures: OUTPUT_DIR.mkdir( parents=True, exist_ok=True, ) fig.savefig( OUTPUT_DIR / "confusion_matrix.png", dpi=300, bbox_inches="tight", ) plt.show()def plot_tsne( features: np.ndarray, labels: np.ndarray, class_names: Sequence[str], save_figures: bool = False,) -> None: """ 使用最后一层 LSTM 特征绘制学术风格 t-SNE 图。 """ sample_count = len(features) if sample_count < 6: print("测试样本过少，跳过 t-SNE。") return # perplexity 必须小于样本数量 perplexity = min( 30, max(5, (sample_count - 1) // 3), ) # 特征标准化，减小不同特征尺度对 t-SNE 的影响 standardized_features = StandardScaler().fit_transform( features ) # t-SNE降维 embedding = TSNE( n_components=2, perplexity=perplexity, init="pca", learning_rate="auto", random_state=SEED, ).fit_transform(standardized_features) fig, ax = plt.subplots(figsize=(9, 7)) # 使用Matplotlib的标准分类配色 color_map = plt.get_cmap( "tab10", len(class_names), ) for class_index, class_name in enumerate(class_names): mask = labels == class_index if not np.any(mask): continue ax.scatter( embedding[mask, 0], embedding[mask, 1], s=36, alpha=0.82, color=color_map(class_index), edgecolors="white", linewidths=0.45, label=class_name, zorder=3, ) ax.set_xlabel("t-SNE dimension 1") ax.set_ylabel("t-SNE dimension 2") ax.set_title("t-SNE visualization of final LSTM features") # 设置网格位于散点下方 ax.set_axis below(True) ax.grid( True, linestyle="--", linewidth=1, alpha=0.35, ) # 去除顶部和右侧边框 ax.spines["top"].set_visible(True) ax.spines["right"].set_visible(True) # 减弱左侧和底部边框 ax.spines["left"].set_linewidth(0.8) ax.spines["bottom"].set_linewidth(0.8) # 图例放在图像右侧，避免遮挡散点 ax.legend( loc="center left", bbox_to_anchor=(1.02, 0.5), fontsize=8.5, frameon=False, borderaxespad=0.0, ) ax.margins(0.06) fig.tight_layout() if save_figures: OUTPUT_DIR.mkdir( parents=True, exist_ok=True, ) fig.savefig( OUTPUT_DIR / "tsne_features.png", dpi=300, bbox_inches="tight", ) plt.show() plt.show()# ============================================================# 9. 主程序# ============================================================def main() -> None: set_seed(SEED) if DEVICE.type == "cpu": torch.set_num_threads(CPU_NUM_THREADS) print(f"运行设备：{DEVICE}") if DEVICE.type == "cpu": print(f"PyTorch CPU 线程数：{torch.get_num_threads()}") if not DATASET_FILE.exists(): raise FileNotFoundError( f"找不到数据文件：{DATASET_FILE.resolve()}\n" "请先运行数据集制作代码生成 cwru_dataset.pt。" ) bundle = safe_torch_load( DATASET_FILE, map_location="cpu", ) validate_dataset_bundle(bundle) class_names = list(bundle["class_names"]) num_classes = len(class_names) train_x = bundle["train"]["x"].float() train_y = bundle["train"]["y"].long() val_x = bundle["val"]["x"].float() val_y = bundle["val"]["y"].long() test_x = bundle["test"]["x"].float() test_y = bundle["test"]["y"].long() signal_length = int(train_x.shape[1]) if val_x.shape[1] != signal_length or test_x.shape[1] != signal_length: raise ValueError("训练、验证和测试集的信号长度不一致") if signal_length % FRAME_SIZE != 0: raise ValueError( f"信号长度 {signal_length} 不能被 " f"FRAME_SIZE={FRAME_SIZE} 整除" ) all_labels = torch.cat([train_y, val_y, test_y]) if all_labels.min().item() < 0: raise ValueError("标签中存在负数") if all_labels.max().item() >= num_classes: raise ValueError( "标签最大值超过 class_names 对应的类别数" ) time_steps = signal_length // FRAME_SIZE print("-" * 80) print(f"类别数量：{num_classes}") print(f"类别名称：{class_names}") print(f"单个样本长度：{signal_length}") print( f"LSTM 输入形状：[batch, {time_steps}, {FRAME_SIZE}]" ) print( f"训练/验证/测试样本数：" f"{len(train_x)}/{len(val_x)}/{len(test_x)}" ) train_loader = create_data_loader( train_x, train_y, batch_size=BATCH_SIZE, shuffle=True, seed=SEED, ) val_loader = create_data_loader( val_x, val_y, batch_size=BATCH_SIZE, shuffle=False, seed=SEED, ) test_loader = create_data_loader( test_x, test_y, batch_size=BATCH_SIZE, shuffle=False, seed=SEED, ) model_config = { "frame_size": FRAME_SIZE, "hidden_sizes": HIDDEN_SIZES, "num_classes": num_classes, "classifier_dim": CLASSIFIER_DIM, "dropout_rate": DROPOUT_RATE, } model = StackedLSTMClassifier( **model_config ).to(DEVICE) parameter_count = sum( parameter.numel() for parameter in model.parameters() if parameter.requires_grad ) print("-" * 80) print(model) print(f"可训练参数量：{parameter_count:,}") if SHOW_TORCHINFO: try: from torchinfo import summary summary( model, input_size=(BATCH_SIZE, signal_length), device=str(DEVICE), ) except ImportError: print( "未安装 torchinfo，跳过网络结构摘要。" "可执行：pip install torchinfo" ) except Exception as exc: print(f"torchinfo 摘要生成失败：{exc}") criterion = nn.CrossEntropyLoss() optimizer = torch.optim.Adam( model.parameters(), lr=LEARNING_RATE, weight_decay=WEIGHT_DECAY, ) history, best_epoch, best_val_accuracy = train_model( model=model, train_loader=train_loader, val_loader=val_loader, criterion=criterion, optimizer=optimizer, epochs=EPOCHS, patience=PATIENCE, checkpoint_file=CHECKPOINT_FILE, model_config=model_config, class_names=class_names, dataset_config=bundle.get("config", {}), ) plot_training_history( history, save_figures=SAVE_FIGURES, ) # 测试前重新从磁盘加载最佳模型，避免误用最后一轮模型。 best_model, checkpoint = load_best_model( CHECKPOINT_FILE, DEVICE, ) print("-" * 80) print( f"已加载最佳模型：epoch={checkpoint['best_epoch']}, " f"val_acc={checkpoint['best_val_accuracy']:.4f}" ) y_true, y_pred, test_features = predict_with_features( best_model, test_loader, ) test_accuracy = float(np.mean(y_true == y_pred)) print("-" * 80) print(f"测试样本数：{len(y_true)}") print(f"测试准确率：{test_accuracy:.4f}") print() print( classification_report( y_true, y_pred, labels=list(range(num_classes)), target_names=class_names, digits=4, zero_division=0, ) ) plot_confusion_matrix( y_true, y_pred, class_names, save_figures=SAVE_FIGURES, ) if RUN_TSNE: plot_tsne( test_features, y_true, class_names, save_figures=SAVE_FIGURES, )2.5结果演示训练过程如图所示，经过连续15轮准确率未提升，提前停止训练。图7 西储大学轴承数据集训练过程准确率曲线和loss曲线如图所示，随着epoch增加，准确率不断提高，loss曲线也不断平稳。图8 西储大学训练过程中loss和准确率曲线对测试集使用保存的最佳模型验证，结果如图所示，代码计算了每个类别的不同实验指标，进一步分析了模型对不同故障的识别能力。图9 西储大学测试集实验结果混淆矩阵结果如图所示，其中纵轴表示数据的真实标签，横轴表示诊断标签，显然此次实验对正常标签、0.007-Ball、0.014-OuterRace6三类状态存在轻微误差。对应t-SNE图如图所示。图10 西储大学测试集混淆矩阵图11 西储大学测试集T-SNE图3 华中科技大学轴承数据集3.1数据集文件介绍华中科技大学轴承数据集小编之前详细介绍过（点击即达），这里只介绍下载后的文件夹及数据分布，如图所示，下载后主要有四个文件夹，其中打开原始数据文件夹如图12所示。图12 华中科技大学轴承数据集下载打开文件 图13 华中科技大学原始数据文件原始数据文件包括36个文件(9个状态乘以4个工作条件)，每个文件为Excel格式。例如，文件名“0.5X_B_65Hz”表示在65Hz工作条件下发生滚动体中度故障，其中0.5X表示中度故障。故障状态用以下代码表示：H：健康I：内圈故障O：外圈故障B：球故障C：组合故障例如，“O_80Hz”表示在80Hz工作条件下，外圈重度故障。我们以B_65Hz文件为例，打开如图所示，其中所需的振动信号数据分别在3（X方向传感器）、4（Y方向传感器）、5（Z方向的传感器）列的23行以后。图14 打开B_65Hz文件3.2数据集提取划分本文选取65Hz工况的轴承数据，共9类状态数据文件，分别为：H_65Hz.xls、0.5X_B_65Hz.xls、0.5X_C_65Hz.xls 、0.5X_I_65Hz.xls、0.5X_O_65Hz.xls、B_65Hz.xls、C_65Hz.xls、I_65Hz.xls、O_65Hz.xls。在HUST轴承故障数据集的制作过程中,首先按照类别配置读取各个数据文件，跳过前22行并提取第3列振动信号（X方向传感器），将信号转换为 float32 一维数组并检查文件、类别标签、信号长度及异常值；随后对每类连续信号先按 6:2:2 划分训练、验证和测试区域，并在相邻区域间设置隔离段，以避免重叠滑窗造成数据泄漏；之后仅使用训练区域拟合可选的全局 Z-score 归一化参数，再以长度1024、步长512分别进行滑动窗口采样，其中只随机打乱训练集；最后将三个数据集的样本、标签、类别名称、归一化参数、样本数量和制作配置统一保存为 .pt 文件，并重新加载检查张量维度、数据类型、标签范围及 NaN/Inf，从而形成一套完整、可追溯且可直接供 LSTM 等故障分类模型使用的数据预处理流程。（注：与西储大学轴承数据集制作代码仅有数据集加载路径及方式区别，并且预处理的轴承故障数据集由cwru_dataset.pt变成HUST_dataset.pt。这里不再给出代码，可点击左下角阅读原文获取)3.3故障分类示例故障分类示例中，仍采用LSTM网络进行分类，其中只需将加载的预处理的轴承故障数据集由cwru_dataset.pt变成HUST_dataset.pt即可。这里不再给出代码，可点击左下角阅读原文获取 3.4结果演示 训练过程如图所示，经过连续15轮准确率未提升，提前停止训练。 图15 华中科技大学轴承数据集训练过程 准确率曲线和loss曲线如图所示，随着epoch增加，准确率不断提高，loss曲线也不断平稳。 图16 华中科技大学训练过程中loss和准确率曲线 对测试集使用保存的最佳模型验证，结果如图所示，代码计算了每个类别的不同实验指标，进一步分析了模型对不同故障的识别能力。 图17 华中科技大学测试集实验结果 混淆矩阵结果如图所示，其中纵轴表示数据的真实标签，横轴表示诊断标签，显然此次实验对0.5X_B、0.5X_C、O三类状态存在轻微误差。对应t-SNE图如图所示。 图18 华中科技大学测试集混淆矩阵 图19 华中科技大学测试集T-SNE图 4 渥太华轴承数据集4.1数据集文件介绍 渥太华轴承数据集小编之前详细介绍过（点击即达），这里只介绍下载后的文件夹及数据分布，如图所示，下载后主要有4个文件夹，其中打开原始数据文件夹如图所示，有5个文件夹分别代表五种健康状态：健康、内圈故障、外圈故障、球故障、复合故障。 图20 渥太华轴承数据集下载打开文件 以2Data collected from a bearing with inner race fault文件夹(内圈故障）为例，打开发现里面有A、B、C、D4个工况，每种工况有3个文件，共12个文件，其中A代表升速，B代表减速，C代表升速-减速，D代表减速-升速。 图21 打开Data collected from a bearing with inner race fault文件 Matlab打开I-A-1（升速工况的内圈故障），如图所示，其中‘Channel_1’是由加速度计测量的振动数据，也是实验常提取的数据。‘Channel_2’是由编码器测量的旋转速度数据。 图22 渥太华轴承数据集打开I-A-1文件 4.2数据集划分 本文选取升速工况数据作为实验数据，进行数据集划分，如图所示。 图23 本文中渥太华轴承实验数据 在渥太华轴承故障数据集的制作过程中，首先读取 H-A-1、B-A-1、I-A-1、O-A-1、C-A-1 五个 MAT 文件中的 Channel_1 振动信号，并为每类截取前150万个连续数据点；随后先按6:2:2的比例将各类信号连续划分为训练集、验证集和测试集，并在相邻区域之间设置1024点隔离区，避免重叠样本跨集 合造成数据泄漏；之后采用长度1024、步长512的滑动窗口生成样本，仅对训练集进行随机打乱，最后将数据、标签、类别名称、样本数量及相关配置统一保存为 Ottawa_dataset.pt，并重新加载检查数据形状、类型、标签范围和异常值，形成可直接用于深度学习模型训练的标准数据集。（点击左下角阅读原文获取） 4.3 故障分类 代码流程与逻辑与西储大学、华中科技大学相似，这里不再赘述。 （点击左下角阅读原文获取） 4.4 结果演示 训练过程如图所示，经过连续15轮准确率未提升，提前停止训练，结果显示模型对不通故障识别较差（渥太华是变工况数据，训练集测试集差距较大）。 图24 渥太华轴承数据集训练过程 准确率曲线和loss曲线如图所示，随着epoch增加，loss曲线和准确率准确率曲线变化较小。 图25 渥太华训练过程中loss和准确率曲线 对测试集使用保存的最佳模型验证，结果如图所示，代码计算了每个类别的不同实验指标，进一步分析了模型对不同故障的识别能力。 图26 渥太华测试集实验结果 混淆矩阵结果如图所示，其中纵轴表示数据的真实标签，横轴表示诊断标签，显然此次实验效果很差，需要采取针对变工况的方法或者其他模型。对应t-SNE图如图所示，总体模型对不同故障特征提取较差。 图27 渥太华测试集混淆矩阵 图28 渥太华测试集T-SNE图 5 江南大学轴承数据集 5.1数据集文件夹介绍 江南大学数据集文件如图所示，其中包含600rpm、800rpm、1000rpm3种不同转速工况，每种工况有4个健康状态分别为ib（内圈故障）、ob（外圈故障）、tb（滚动体故障）、n（正常），总共12个文件，例如ib600_2代表600/rpm工况的内圈故障。 图29 江南大学轴承数据集下载打开文件 我们以ib600-2为例，打开文件如图所示，第一列即为所需数据。 图30 打开ib600-2文件 5.2 数据集提取划分 本文选取600rpm转速工况的轴承数据作为故障分类的实验数据，如图所示。 图31 江南大学本文实验轴承数据集 在JNU轴承故障数据集的制作过程中,首先按照类别配置读取4个 CSV 文件，将每个文件中的连续信号展开为一维数组、截取指定长度并检查异常值，同时打印原始形状和前几个数据；随后不是先滑窗再随机划分，而是先将每类连续信号按 6:2:2 划分为训练、验证和测试区域，并在相邻区域之间设置隔离段，以避免重叠窗口造成数据泄漏；之后仅使用训练区域拟合可选的归一化参数，再以长度1024、步长512分别进行滑动窗口采样，其中只随机打乱训练集；最后将训练集、验证集、测试集、类别名称、样本数量、归一化参数和数据制作配置统一保存为 JNU_dataset.pt，并重新加载检查数据形状、类型、标签范围及 NaN/Inf，从而形成完整、规范且可复现的 JNU 故障分类数据预处理流程。5.3故障分类 代码流程与逻辑与西储大学、华中科技大学相似，这里不再赘述。 5.4 结果演示 训练过程如图所示，经过连续15轮准确率未提升，提前停止训练。 图32 江南大学轴承数据集训练过程 准确率曲线和loss曲线如图所示，随着epoch增加，准确率不断提高，训练集loss曲线逐渐平稳但是验证集loss曲线波动很大。 图33 江南大学训练过程中loss和准确率曲线 对测试集使用保存的最佳模型验证，结果如图所示，代码计算了每个类别的不同实验指标，进一步分析了模型对不同故障的识别能力。 图34 江南大学测试集实验结果 混淆矩阵结果如图所示，其中纵轴表示数据的真实标签，横轴表示诊断标签，显然此次实验对四类状态均存在误差。对应t-SNE图如图所示，总体模型对不同故障特征提取不是太好。 图35 江南大学测试集混淆矩阵 图36 江南大学测试集T-SNE图 6 WT齿轮箱数据集 WT齿轮箱承数据集小编之前详细介绍过（点击即达），这里只介绍下载后的文件夹及数据分布，如图所示，下载后有多个文件夹，文件夹代表不同健康状态：broken-断齿、healthy-健康、missing_tooth-缺齿、root_crack-齿根裂纹、wear-齿轮磨损。 打开broken数据文件夹，其中1和2分布代表两次安装下的采集数据。打开1文件夹。发现有多个工况的断齿数据集，其中B1_20代表20Hz转速下采集的齿轮箱数据集。matlab打开如图所示。其中前两列分别是X、Y方向的振动信号。 图37 WT齿轮箱数据集下载打开文件 图38 打开broken数据文件夹 图39 打开B1_20文件 4.2数据集划分 本文选取35Hz转速工况数据作为实验数据，进行数据集划分，如图所示。 图40 本文WT齿轮箱实验数据集 在WT齿轮箱故障数据集的制作过程中,首先按照类别配置读取 N1_35、B1_35、M1_35、R1_35、W1_35 五个文件，从变量名中包含 Data 的数据项中提取第一列振动信号，并截取每类前120000个连续数据点，同时检查信号长度、异常值并打印原始形状和前几个数据；随后对每类信号先按 6:2:2 的比例连续划分为训练、验证和测试区域，并在相邻区域之间保留隔离段，以避免重叠滑窗造成数据泄漏；之后采用长度1024、步长512分别生成样本，仅随机打乱训练集，最后将训练集、验证集、测试集、类别名称、样本数量、归一化参数和制作配置统一保存为 WT_dataset.pt，并重新加载校验数据形状、类型、标签范围及 NaN/Inf，从而形成完整、规范且可复现的 WT 故障分类数据预处理流程。4.3 故障分类 代码流程与逻辑与西储大学、华中科技大学相似，这里不再赘述。 4.4 结果演示 训练过程如图所示，经过连续15轮准确率未提升，提前停止训练，结果显示模型对不同故障识别较差，且训练集表现不错，存在过拟合。 图41 WT齿轮箱轴承数据集训练过程 准确率曲线和loss曲线如图所示，随着epoch增加，准确率准确率曲线升高，训练集loss曲线逐渐平稳，但验证集loss曲线波动很大。 图42 WT齿轮箱训练过程中loss和准确率曲线 对测试集使用保存的最佳模型验证，结果如图所示，代码计算了每个类别的不同实验指标，进一步分析了模型对不同故障的识别能力。 图43 WT齿轮箱测试集实验结果 混淆矩阵结果如图所示，其中纵轴表示数据的真实标签，横轴表示诊断标签，显然此次实验对五类状态均存在误差。对应t-SNE图如图所示，总体模型对不同故障特征提取不是太好。 图44 WT齿轮箱测试集混淆矩阵 图45 WT齿轮箱测试集T-SNE图 编辑：Leo校核：李正平、陈凯歌、曹希铭、Tina、白亮、任超、海洋、赵栓栓、Kira、陈宇航、王金、赵诚、肖鑫鑫、张优该文资料搜集自网络，仅用作学术分享，不做商业用途，若侵权，后台联系小编进行删除来源：故障诊断与python学习
