初学者入门教程||手把手教你划分常见数据集，并跑通诊断过程

from __future__ import annotationsfrom pathlib import Pathimport randomfrom typing import Dict, List, Tupleimport numpy as npimport torchfrom scipy.io import loadmat# -------------------------# 1. 基础配置# -------------------------SEED = 100DATA_DIR = Path(r"G:\学习\故障诊断\整理\一维\CWRU\experimental_data")OUTPUT_FILE = Path("cwru_dataset.pt")MAX_POINTS = 120_000WINDOW_SIZE = 1_024STRIDE = 512SPLIT_RATIOS = (0.6, 0.2, 0.2)# 在相邻数据区域之间留出隔离点，进一步减弱边界附近样本的相关性。# 因为是先分区再滑窗，即使设为 0 也不会发生采样点直接重叠。GAP_POINTS = WINDOW_SIZE# 可选值："train_global_zscore" 或 "none"NORMALIZATION = "none"CLASS_SPECS = [    {"name": "Normal",            "label": 0, "file": "Normal.mat",            "key": "X100_DE_time"},    {"name": "0.007-Ball",       "label": 1, "file": "0.007-Ball.mat",       "key": "X121_DE_time"},    {"name": "0.007-InnerRace",  "label": 2, "file": "0.007-InnerRace.mat",  "key": "X108_DE_time"},    {"name": "0.007-OuterRace6", "label": 3, "file": "0.007-OuterRace6.mat", "key": "X133_DE_time"},    {"name": "0.014-Ball",       "label": 4, "file": "0.014-Ball.mat",       "key": "X188_DE_time"},    {"name": "0.014-InnerRace",  "label": 5, "file": "0.014-InnerRace.mat",  "key": "X172_DE_time"},    {"name": "0.014-OuterRace6", "label": 6, "file": "0.014-OuterRace6.mat", "key": "X200_DE_time"},    {"name": "0.021-Ball",       "label": 7, "file": "0.021-Ball.mat",       "key": "X225_DE_time"},    {"name": "0.021-InnerRace",  "label": 8, "file": "0.021-InnerRace.mat",  "key": "X212_DE_time"},    {"name": "0.021-OuterRace6", "label": 9, "file": "0.021-OuterRace6.mat", "key": "X237_DE_time"},]def set_seed(seed: int) -> None:    random.seed(seed)    np.random.seed(seed)    torch.manual_seed(seed)set_seed(SEED)print(f"数据目录：{DATA_DIR}")print(f"输出文件：{OUTPUT_FILE.resolve()}")

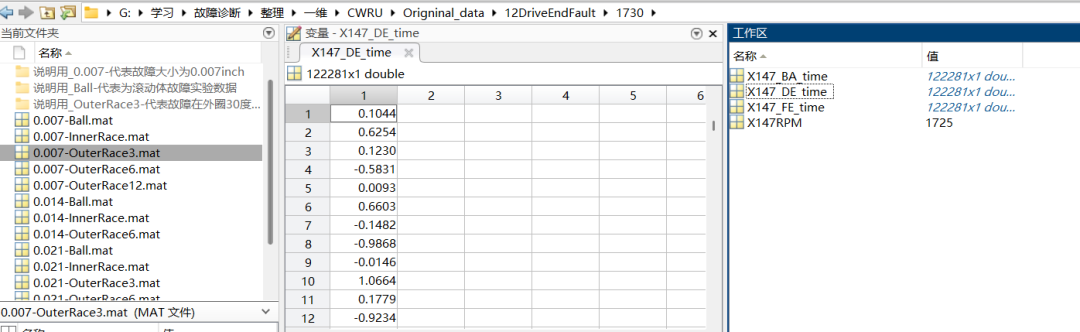

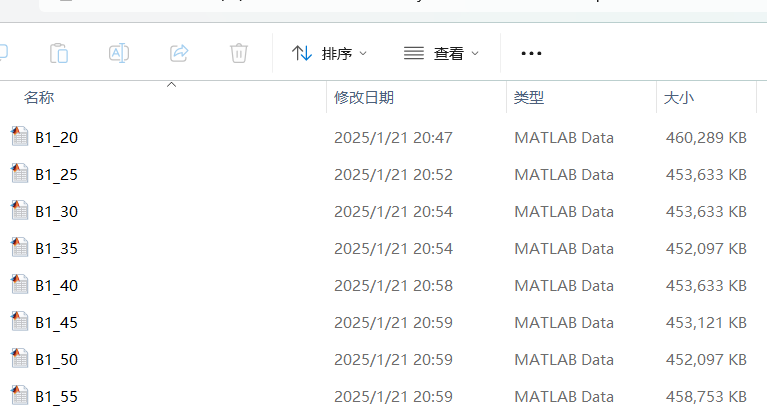

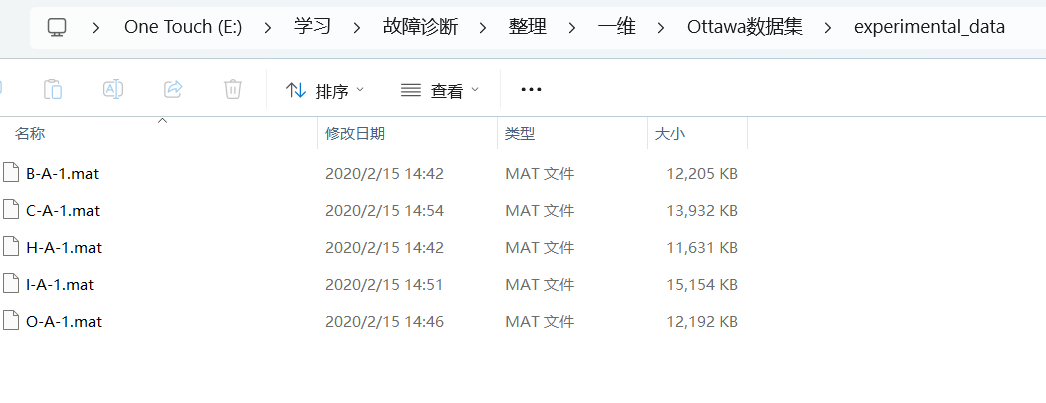

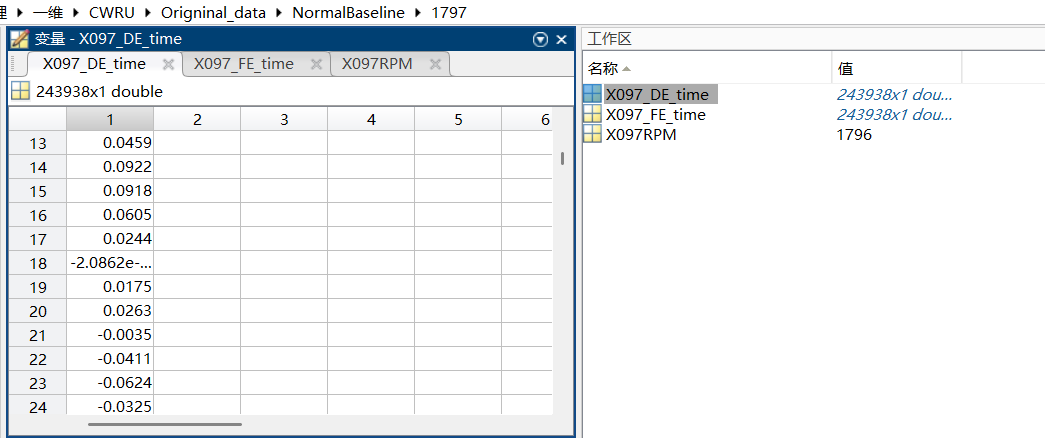

## 2. 数据读取与检查##每个类别由一条配置记录描述，避免多个平行列表顺序错位。加载时会检查文件、MAT 键名、信号长度以及非有限值def load_signal(data_dir: Path, spec: Dict, max_points: int | None) -> np.ndarray:    file_path = data_dir / spec["file"]    if not file_path.exists():        raise FileNotFoundError(f"找不到数据文件：{file_path}")    mat = loadmat(file_path)    key = spec["key"]    if key not in mat:        available = [name for name in mat.keys() if not name.startswith("__")]        raise KeyError(            f"文件 {file_path.name} 中不存在变量 {key}。可用变量：{available}"        )    signal = np.asarray(mat[key], dtype=np.float32).reshape(-1)    if max_points is not None:        signal = signal[:max_points]    if signal.size < WINDOW_SIZE:        raise ValueError(            f"{spec['name']} 的有效长度为 {signal.size}，小于窗口长度 {WINDOW_SIZE}"        )    if not np.isfinite(signal).all():        raise ValueError(f"{spec['name']} 中存在 NaN 或 Inf")    return signalsignals: Dict[int, np.ndarray] = {}for spec in CLASS_SPECS:    signal = load_signal(DATA_DIR, spec, MAX_POINTS)    signals[spec["label"]] = signal    print(f"{spec['label']:>2} | {spec['name']:<20} | length={len(signal)}")

## 3. 先划分原始连续信号，再分别滑窗#原代码将所有重叠窗口混合后随机切分，训练集与测试集可能共享大量相同采样点。本版本先对每条原始信号划分连续区域，再在各区域内部生成窗口。#隔离区不会进入任何集 合，用于减弱分界点附近的高度相似性。def validate_split_ratios(ratios: Tuple[float, float, float]) -> None:    if len(ratios) != 3:        raise ValueError("SPLIT_RATIOS 必须包含训练、验证、测试三个比例")    if any(r <= 0 for r in ratios):        raise ValueError("三个划分比例都必须大于 0")    if not np.isclose(sum(ratios), 1.0):        raise ValueError(f"划分比例之和必须为 1，当前为 {sum(ratios)}")def split_contiguous_signal(    signal: np.ndarray,    ratios: Tuple[float, float, float],    gap_points: int,) -> Dict[str, np.ndarray]:    validate_split_ratios(ratios)    if gap_points < 0:        raise ValueError("gap_points 不能为负数")    n = len(signal)    train_end = int(n * ratios[0])    val_end = int(n * (ratios[0] + ratios[1]))    regions = {        "train": signal[:train_end],        "val": signal[min(train_end + gap_points, n):val_end],        "test": signal[min(val_end + gap_points, n):],    }    for split_name, region in regions.items():        if len(region) < WINDOW_SIZE:            raise ValueError(                f"{split_name} 区域长度 {len(region)} 小于窗口长度 {WINDOW_SIZE}。"                "请减小 GAP_POINTS、WINDOW_SIZE，或增加原始数据长度。"            )    return regionsregions_by_class: Dict[int, Dict[str, np.ndarray]] = {    label: split_contiguous_signal(signal, SPLIT_RATIOS, GAP_POINTS)    for label, signal in signals.items()}for spec in CLASS_SPECS:    lengths = {k: len(v) for k, v in regions_by_class[spec["label"]].items()}    print(f"{spec['name']:<20} -> {lengths}")

## 4. 仅使用训练区域计算归一化参数#默认采用所有训练区域共同计算的全局均值与标准差。这样不会读取验证集和测试集统计量，同时保留不同故障类别之间的相对幅值关系。若不需要归一化，将 `NORMALIZATION` 改为 `"none"`。def fit_normalizer(    regions: Dict[int, Dict[str, np.ndarray]],    method: str,) -> Dict[str, float | str]:    if method == "none":        return {"method": "none", "mean": 0.0, "std": 1.0}    if method != "train_global_zscore":        raise ValueError(f"不支持的归一化方法：{method}")    train_values = np.concatenate(        [class_regions["train"] for class_regions in regions.values()]    ).astype(np.float64, copy=False)    mean = float(train_values.mean())    std = float(train_values.std())    if std < 1e-12:        raise ValueError("训练数据标准差接近 0，无法执行 Z-score 标准化")    return {"method": method, "mean": mean, "std": std}def apply_normalizer(signal: np.ndarray, normalizer: Dict[str, float | str]) -> np.ndarray:    if normalizer["method"] == "none":        return signal.astype(np.float32, copy=False)    mean = float(normalizer["mean"])    std = float(normalizer["std"])    return ((signal - mean) / std).astype(np.float32, copy=False)normalizer = fit_normalizer(regions_by_class, NORMALIZATION)print("归一化配置：", normalizer)

## 5. 生成窗口并组装张量#只打乱训练集。验证集和测试集保持确定顺序，便于复现和定位错误样本。def make_windows(signal: np.ndarray, window_size: int, stride: int) -> np.ndarray:    if window_size <= 0 or stride <= 0:        raise ValueError("window_size 和 stride 必须为正整数")    if len(signal) < window_size:        raise ValueError("信号长度小于窗口长度")    windows = np.lib.stride_tricks.sliding_window_view(signal, window_size)[::stride]    return np.ascontiguousarray(windows, dtype=np.float32)def build_split(    regions: Dict[int, Dict[str, np.ndarray]],    split_name: str,    window_size: int,    stride: int,    normalizer: Dict[str, float | str],) -> Tuple[torch.Tensor, torch.Tensor, Dict[int, int]]:    x_parts: List[np.ndarray] = []    y_parts: List[np.ndarray] = []    counts: Dict[int, int] = {}    for spec in CLASS_SPECS:        label = spec["label"]        normalized = apply_normalizer(regions[label][split_name], normalizer)        windows = make_windows(normalized, window_size, stride)        x_parts.append(windows)        y_parts.append(np.full(len(windows), label, dtype=np.int64))        counts[label] = len(windows)    x = np.concatenate(x_parts, axis=0)    y = np.concatenate(y_parts, axis=0)    # 训练集随机打乱；验证集和测试集保持稳定顺序。    if split_name == "train":        rng = np.random.default_rng(SEED)        order = rng.permutation(len(y))        x, y = x[order], y[order]    return torch.from_numpy(x), torch.from_numpy(y), countsprepared = {}count_report = {}for split_name in ("train", "val", "test"):    x, y, counts = build_split(        regions_by_class,        split_name,        WINDOW_SIZE,        STRIDE,        normalizer,    )    prepared[split_name] = {"x": x, "y": y}    count_report[split_name] = counts    print(f"{split_name:>5}: x={tuple(x.shape)}, y={tuple(y.shape)}")

## 6. 保存单一数据文件#保存内容包括三个数据集、类别名称、归一化参数、数据制作配置以及每类样本数量。训练 Notebook 不再依赖 CSV 或 Joblib 中间文件。dataset_bundle = {    "train": prepared["train"],    "val": prepared["val"],    "test": prepared["test"],    "class_names": [spec["name"] for spec in CLASS_SPECS],    "class_specs": CLASS_SPECS,    "normalizer": normalizer,    "sample_counts_by_class": count_report,    "config": {        "seed": SEED,        "max_points": MAX_POINTS,        "window_size": WINDOW_SIZE,        "stride": STRIDE,        "split_ratios": SPLIT_RATIOS,        "gap_points": GAP_POINTS,        "normalization": NORMALIZATION,    },}torch.save(dataset_bundle, OUTPUT_FILE)print(f"已保存：{OUTPUT_FILE.resolve()}")print(f"文件大小：{OUTPUT_FILE.stat().st_size / 1024 / 1024:.2f} MB")

## 7. 保存后校验#重新读取文件并检查形状、数据类型和标签范围。该单元用于发现保存过程或路径配置问题。def safe_torch_load(path: Path):    try:        return torch.load(path, map_location="cpu", weights_only=False)    except TypeError:  # 兼容较旧版本 PyTorch        return torch.load(path, map_location="cpu")loaded = safe_torch_load(OUTPUT_FILE)num_classes = len(loaded["class_names"])for split_name in ("train", "val", "test"):    x = loaded[split_name]["x"]    y = loaded[split_name]["y"]    assert x.dtype == torch.float32    assert y.dtype == torch.int64    assert x.ndim == 2 and x.shape[1] == WINDOW_SIZE    assert len(x) == len(y)    assert int(y.min()) >= 0 and int(y.max()) < num_classes    print(        f"{split_name:>5}: samples={len(y)}, "        f"x_dtype={x.dtype}, y_range=[{int(y.min())}, {int(y.max())}]"    )print("数据文件校验通过。")

from __future__ import annotations"""纯堆叠 LSTM 故障分类完整代码数据要求--------默认读取由“CWRU数据集制作_重构版.ipynb”生成的 cwru_dataset.pt。文件结构应包含：    bundle["train"]["x"], bundle["train"]["y"]    bundle["val"]["x"],   bundle["val"]["y"]    bundle["test"]["x"],  bundle["test"]["y"]    bundle["class_names"]    bundle["config"]["window_size"]模型结构--------一维信号 -> 自动分帧 -> 多层堆叠 LSTM -> 最后时间步 -> 全连接分类头说明----1. 特征提取部分只使用 LSTM，不使用 CNN、注意力、LayerNorm 或帧编码器。2. 通过 FRAME_SIZE 控制输入重塑方式。3. 验证集和测试集不打乱、不丢弃最后一个批次。4. 保存真正的最佳 state_dict，测试前重新加载。5. 不保存多余的中间数据文件；默认也不保存图片。"""import copyimport osimport randomimport timefrom pathlib import Pathfrom typing import Dict, Optional, Sequence, Tupleimport matplotlib.pyplot as pltimport numpy as npimport torchimport torch.nn as nnfrom sklearn.manifold import TSNEfrom sklearn.metrics import (    ConfusionMatrixDisplay,    classification_report,    confusion_matrix,)from torch.utils.data import DataLoader, TensorDataset

# ============================================================# 1. 参数配置# ============================================================SEED = 100# 数据文件：由数据集制作代码生成DATASET_FILE = Path("cwru_dataset.pt")# 仅保存一个最佳模型检查点OUTPUT_DIR = Path("lstm_outputs")CHECKPOINT_FILE = OUTPUT_DIR / "best_stacked_lstm_checkpoint.pt"# 数据加载BATCH_SIZE = 32NUM_WORKERS = 0  # Windows/Jupyter 环境建议设为 0CPU_NUM_THREADS = min(4, os.cpu_count() or 1)# 训练参数EPOCHS = 100LEARNING_RATE = 1e-3WEIGHT_DECAY = 0.0PATIENCE = 15            # 设为 0 表示关闭早停GRAD_CLIP_NORM = 5.0     # 设为 None 表示关闭梯度裁剪# 模型参数# 对于长度为 1024 的信号：# FRAME_SIZE=32 -> [B, 32, 32]# FRAME_SIZE=16 -> [B, 64, 16]# FRAME_SIZE=64 -> [B, 16, 64]FRAME_SIZE = 32HIDDEN_SIZES = [256, 128,64]CLASSIFIER_DIM = 64DROPOUT_RATE = 0.5# 结果展示SHOW_TORCHINFO = TrueRUN_TSNE = TrueSAVE_FIGURES = False  # 默认只显示图片，不保存图片文件DEVICE = torch.device("cuda" if torch.cuda.is_available() else "cpu")

# ============================================================# 2. 通用工具# ============================================================def set_seed(seed: int) -> None:    """固定随机种子，尽量提高实验可复现性。"""    random.seed(seed)    np.random.seed(seed)    torch.manual_seed(seed)    if torch.cuda.is_available():        torch.cuda.manual_seed(seed)        torch.cuda.manual_seed_all(seed)    # 确定性设置可能略微降低运行速度    torch.backends.cudnn.deterministic = True    torch.backends.cudnn.benchmark = Falsedef safe_torch_load(path: Path, map_location: str | torch.device = "cpu"):    """兼容不同 PyTorch 版本的 torch.load。"""    try:        return torch.load(            path,            map_location=map_location,            weights_only=False,        )    except TypeError:        return torch.load(path, map_location=map_location)def validate_dataset_bundle(bundle: dict) -> None:    """检查数据文件是否包含训练所需字段。"""    required_splits = ("train", "val", "test")    for split_name in required_splits:        if split_name not in bundle:            raise KeyError(f"数据文件缺少字段：{split_name}")        split = bundle[split_name]        if "x" not in split or "y" not in split:            raise KeyError(                f"数据文件中的 {split_name} 必须包含 x 和 y"            )        x = split["x"]        y = split["y"]        if not isinstance(x, torch.Tensor):            raise TypeError(f"{split_name}.x 必须是 torch.Tensor")        if not isinstance(y, torch.Tensor):            raise TypeError(f"{split_name}.y 必须是 torch.Tensor")        if x.ndim != 2:            raise ValueError(                f"{split_name}.x 应为 [样本数, 信号长度]，"                f"实际形状为 {tuple(x.shape)}"            )        if y.ndim != 1:            raise ValueError(                f"{split_name}.y 应为一维标签，"                f"实际形状为 {tuple(y.shape)}"            )        if len(x) != len(y):            raise ValueError(                f"{split_name} 的样本数与标签数不一致："                f"{len(x)} != {len(y)}"            )        if len(x) == 0:            raise ValueError(f"{split_name} 中没有样本")    if "class_names" not in bundle:        raise KeyError("数据文件缺少 class_names")def create_data_loader(    x: torch.Tensor,    y: torch.Tensor,    batch_size: int,    shuffle: bool,    seed: int,) -> DataLoader:    """创建 DataLoader。"""    dataset = TensorDataset(x.float(), y.long())    generator = None    if shuffle:        generator = torch.Generator()        generator.manual_seed(seed)    return DataLoader(        dataset,        batch_size=batch_size,        shuffle=shuffle,        drop_last=False,        num_workers=NUM_WORKERS,        pin_memory=(DEVICE.type == "cuda"),        generator=generator,    )

# ============================================================# 3. 纯堆叠 LSTM 分类模型# ============================================================class StackedLSTMClassifier(nn.Module):    """    多层堆叠 LSTM 故障分类模型。    输入    ----    x: [batch_size, signal_length]    模型内部自动重塑为    ------------------    [batch_size, time_steps, frame_size]    其中    ----    time_steps = signal_length // frame_size    特征提取部分只由多个 LSTM 层组成。    """    def __init__(        self,        frame_size: int,        hidden_sizes: Sequence[int],        num_classes: int,        classifier_dim: int = 64,        dropout_rate: float = 0.5,    ) -> None:        super().__init__()        if frame_size <= 0:            raise ValueError("frame_size 必须为正整数")        if not hidden_sizes:            raise ValueError("hidden_sizes 不能为空")        if any(size <= 0 for size in hidden_sizes):            raise ValueError("hidden_sizes 中的维度必须为正整数")        if num_classes <= 1:            raise ValueError("num_classes 必须大于 1")        if not 0.0 <= dropout_rate < 1.0:            raise ValueError("dropout_rate 必须位于 [0, 1)")        self.frame_size = int(frame_size)        self.hidden_sizes = list(hidden_sizes)        # 各层隐藏维度可以不同，因此使用 ModuleList 分别构建。        self.lstm_layers = nn.ModuleList()        current_input_dim = self.frame_size        for hidden_dim in self.hidden_sizes:            self.lstm_layers.append(                nn.LSTM(                    input_size=current_input_dim,                    hidden_size=hidden_dim,                    num_layers=1,                    batch_first=True,                )            )            current_input_dim = hidden_dim        # 分类头不承担时序特征提取，只负责类别映射。        self.classifier = nn.Sequential(            nn.Linear(self.hidden_sizes[-1], classifier_dim),            nn.ReLU(),            nn.Dropout(dropout_rate),            nn.Linear(classifier_dim, num_classes),        )    def reshape_signal(self, x: torch.Tensor) -> torch.Tensor:        """把一维信号自动划分成多个连续小帧。"""        if x.ndim != 2:            raise ValueError(                "模型期望输入形状为 [batch_size, signal_length]，"                f"实际输入形状为 {tuple(x.shape)}"            )        signal_length = x.size(1)        if signal_length % self.frame_size != 0:            raise ValueError(                f"信号长度 {signal_length} 不能被 "                f"FRAME_SIZE={self.frame_size} 整除"            )        # -1 自动计算时间步数。        return x.reshape(x.size(0), -1, self.frame_size)    def forward_features(self, x: torch.Tensor) -> torch.Tensor:        """        返回最后一层 LSTM 最后一个时间步的特征。        该特征可用于 t-SNE 或其他特征分析。        """        sequence = self.reshape_signal(x)        for lstm_layer in self.lstm_layers:            sequence, _ = lstm_layer(sequence)        return sequence[:, -1, :]    def forward(self, x: torch.Tensor) -> torch.Tensor:        features = self.forward_features(x)        logits = self.classifier(features)        return logits

# =========================# 创建纯堆叠 LSTM 模型# =========================NUM_CLASSES=10SIGNAL_LENGTH=1024model = StackedLSTMClassifier(    frame_size=FRAME_SIZE,    hidden_sizes=HIDDEN_SIZES,    num_classes=NUM_CLASSES,    classifier_dim=CLASSIFIER_DIM,    dropout_rate=DROPOUT_RATE).to(DEVICE)# =========================# 查看网络结构及参数量# 输入形状：[batch_size, signal_length]# 模型内部会将 [32, 1024] 重塑为 [32, 32, 32]# =========================from torchinfo import summarysummary(    model,    input_size=(BATCH_SIZE, SIGNAL_LENGTH),    device=str(DEVICE))

# ============================================================# 4. 单轮训练与验证# ============================================================def run_epoch(    model: nn.Module,    loader: DataLoader,    criterion: nn.Module,    optimizer: Optional[torch.optim.Optimizer] = None,) -> Tuple[float, float]:    """    运行一个训练轮次或验证轮次。    optimizer 不为 None：训练模式    optimizer 为 None：验证/测试模式    """    is_training = optimizer is not None    model.train(is_training)    total_loss = 0.0    total_correct = 0    total_samples = 0    for signals, labels in loader:        signals = signals.to(DEVICE, non_blocking=True)        labels = labels.to(DEVICE, non_blocking=True)        if is_training:            optimizer.zero_grad(set_to_none=True)        with torch.set_grad_enabled(is_training):            logits = model(signals)            loss = criterion(logits, labels)            if is_training:                loss.backward()                if GRAD_CLIP_NORM is not None:                    nn.utils.clip_grad_norm_(                        model.parameters(),                        max_norm=GRAD_CLIP_NORM,                    )                optimizer.step()        current_batch_size = labels.size(0)        total_loss += loss.item() * current_batch_size        total_correct += (            logits.argmax(dim=1) == labels        ).sum().item()        total_samples += current_batch_size    if total_samples == 0:        raise RuntimeError("DataLoader 中没有可用样本")    average_loss = total_loss / total_samples    accuracy = total_correct / total_samples    return average_loss, accuracy

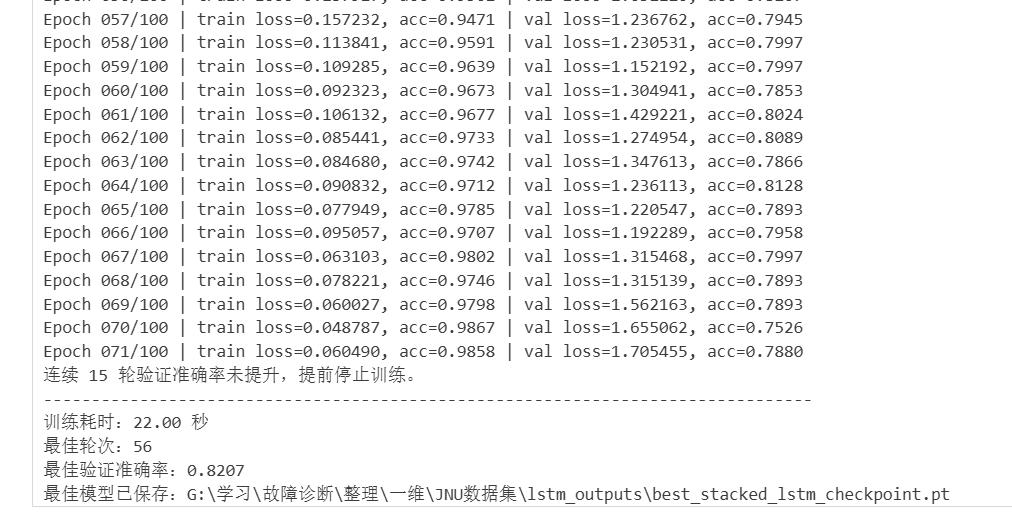

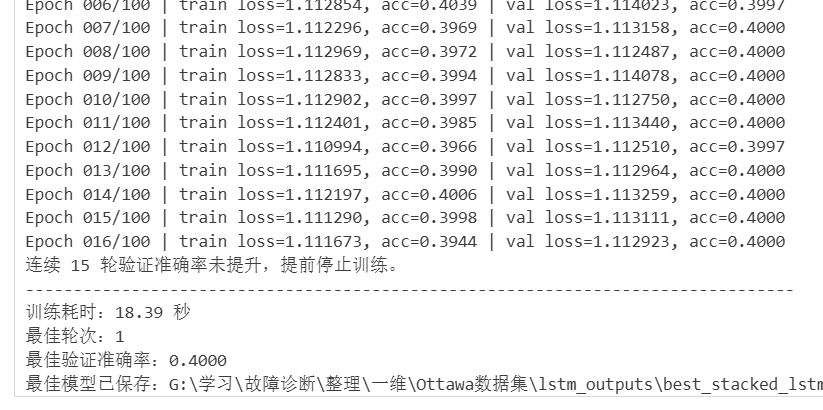

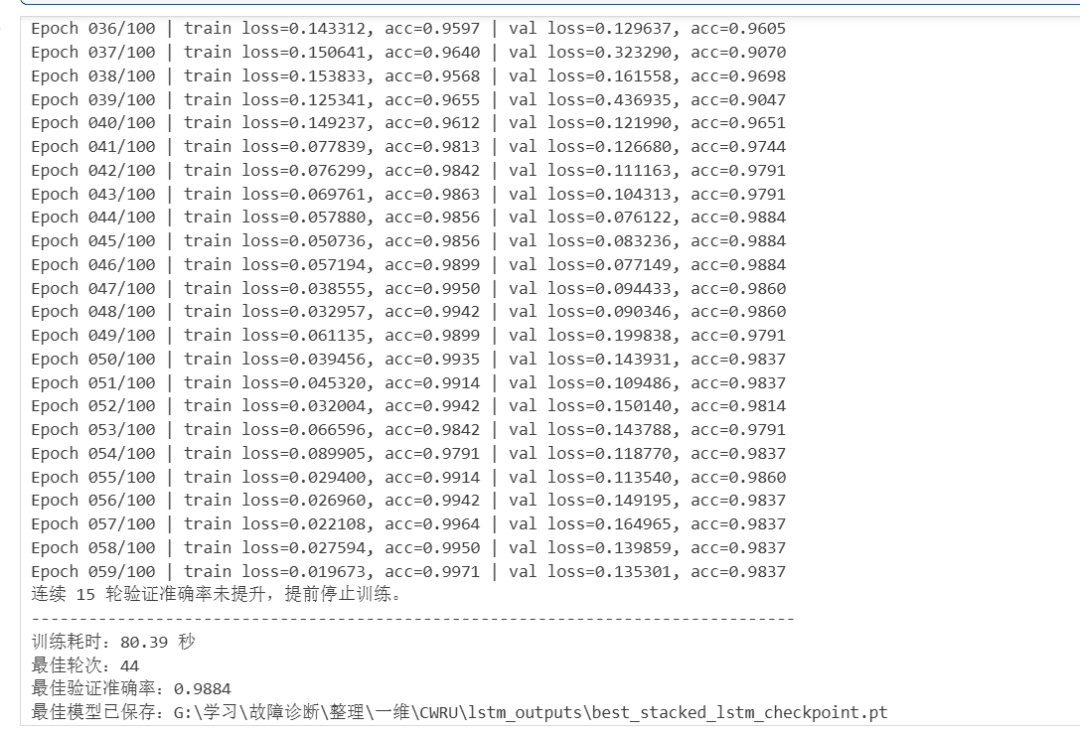

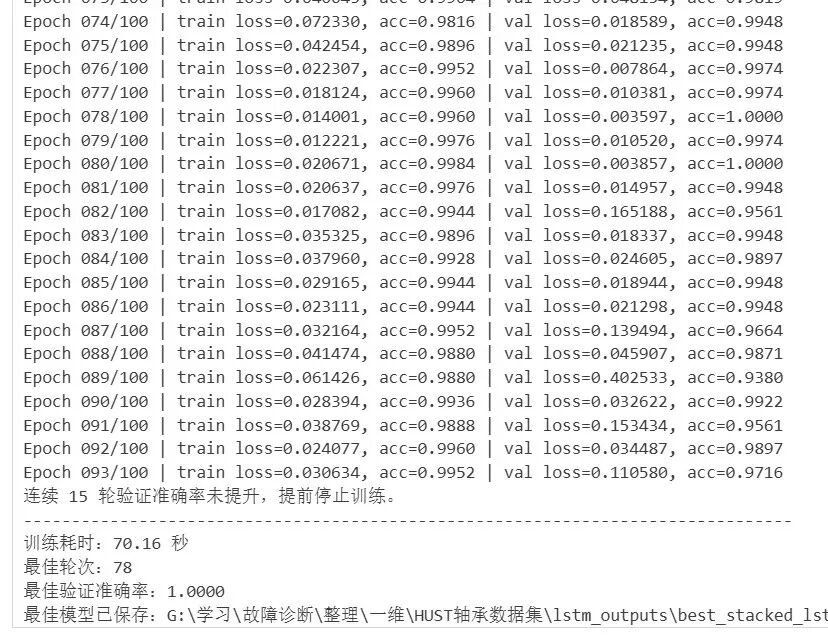

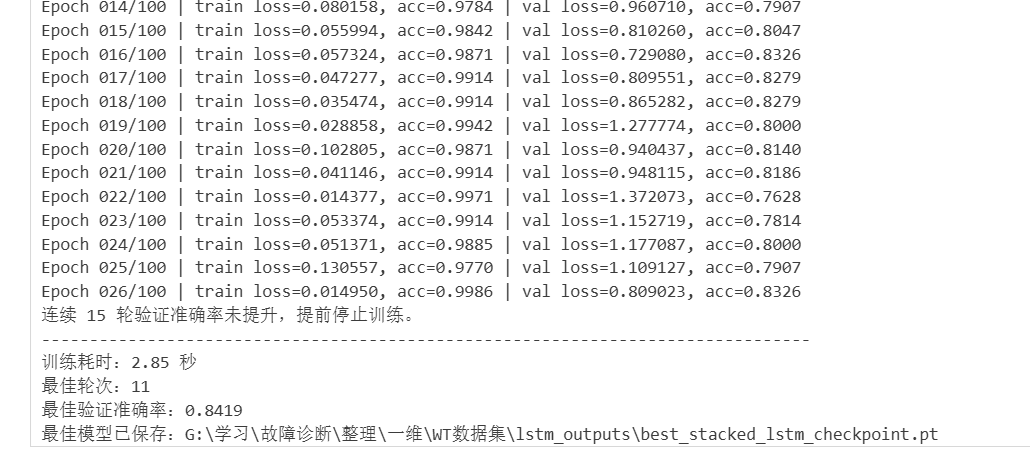

# ============================================================# 5. 完整训练流程# ============================================================def train_model(    model: nn.Module,    train_loader: DataLoader,    val_loader: DataLoader,    criterion: nn.Module,    optimizer: torch.optim.Optimizer,    epochs: int,    patience: int,    checkpoint_file: Path,    model_config: Dict,    class_names: Sequence[str],    dataset_config: Dict,) -> Tuple[Dict[str, list], int, float]:    """训练模型，并保存验证集准确率最高的参数。"""    history = {        "train_loss": [],        "train_accuracy": [],        "val_loss": [],        "val_accuracy": [],    }    best_state = copy.deepcopy(model.state_dict())    best_val_accuracy = float("-inf")    best_epoch = 0    epochs_without_improvement = 0    start_time = time.time()    for epoch in range(1, epochs + 1):        train_loss, train_accuracy = run_epoch(            model=model,            loader=train_loader,            criterion=criterion,            optimizer=optimizer,        )        with torch.no_grad():            val_loss, val_accuracy = run_epoch(                model=model,                loader=val_loader,                criterion=criterion,                optimizer=None,            )        history["train_loss"].append(train_loss)        history["train_accuracy"].append(train_accuracy)        history["val_loss"].append(val_loss)        history["val_accuracy"].append(val_accuracy)        print(            f"Epoch {epoch:03d}/{epochs:03d} | "            f"train loss={train_loss:.6f}, "            f"acc={train_accuracy:.4f} | "            f"val loss={val_loss:.6f}, "            f"acc={val_accuracy:.4f}"        )        if val_accuracy > best_val_accuracy:            best_val_accuracy = val_accuracy            best_epoch = epoch            best_state = copy.deepcopy(model.state_dict())            epochs_without_improvement = 0        else:            epochs_without_improvement += 1        if patience > 0 and epochs_without_improvement >= patience:            print(f"连续 {patience} 轮验证准确率未提升，提前停止训练。")            break    # 将内存中的模型恢复到真正的最佳状态。    model.load_state_dict(best_state)    checkpoint_file.parent.mkdir(parents=True, exist_ok=True)    checkpoint = {        "model_state_dict": best_state,        "model_config": model_config,        "best_epoch": best_epoch,        "best_val_accuracy": best_val_accuracy,        "history": history,        "class_names": list(class_names),        "dataset_config": dataset_config,        "seed": SEED,    }    torch.save(checkpoint, checkpoint_file)    elapsed = time.time() - start_time    print("-" * 80)    print(f"训练耗时：{elapsed:.2f} 秒")    print(f"最佳轮次：{best_epoch}")    print(f"最佳验证准确率：{best_val_accuracy:.4f}")    print(f"最佳模型已保存：{checkpoint_file.resolve()}")    return history, best_epoch, best_val_accuracy

# ============================================================# 6. 加载最佳模型# ============================================================def load_best_model(    checkpoint_file: Path,    device: torch.device,) -> Tuple[StackedLSTMClassifier, dict]:    """从检查点重新构造并加载最佳模型。"""    checkpoint = safe_torch_load(        checkpoint_file,        map_location=device,    )    model = StackedLSTMClassifier(        **checkpoint["model_config"]    ).to(device)    model.load_state_dict(        checkpoint["model_state_dict"]    )    model.eval()    return model, checkpoint

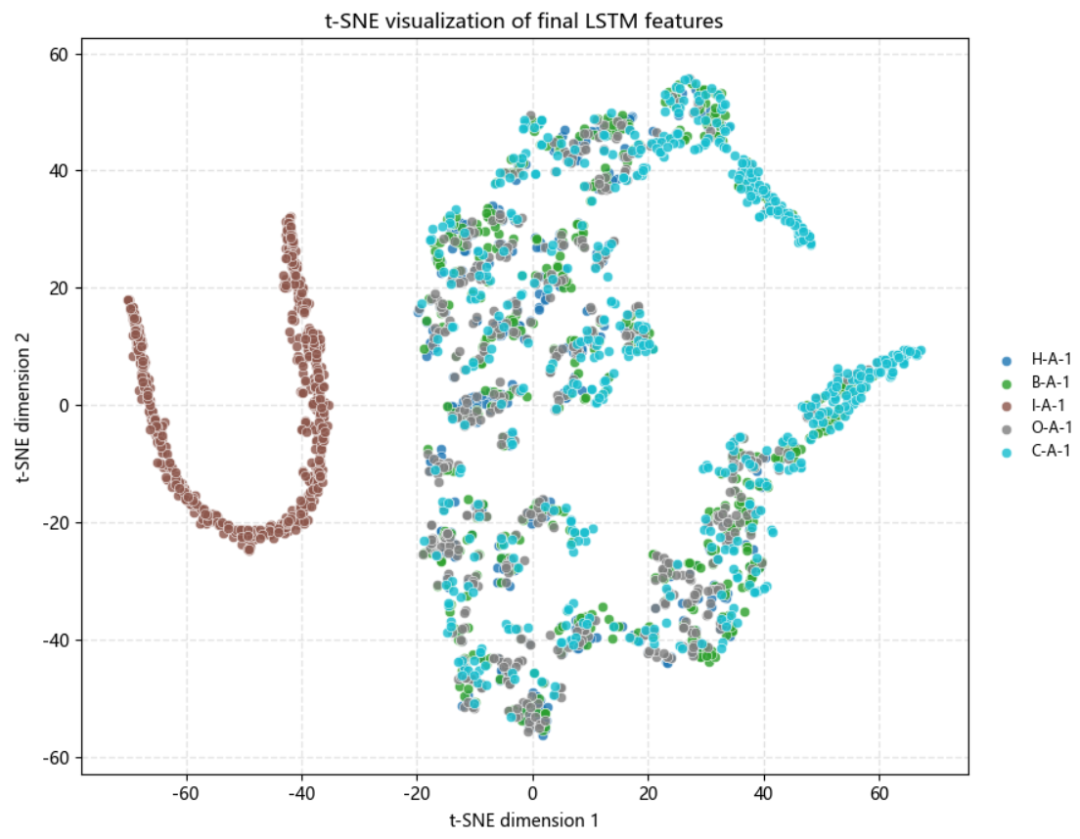

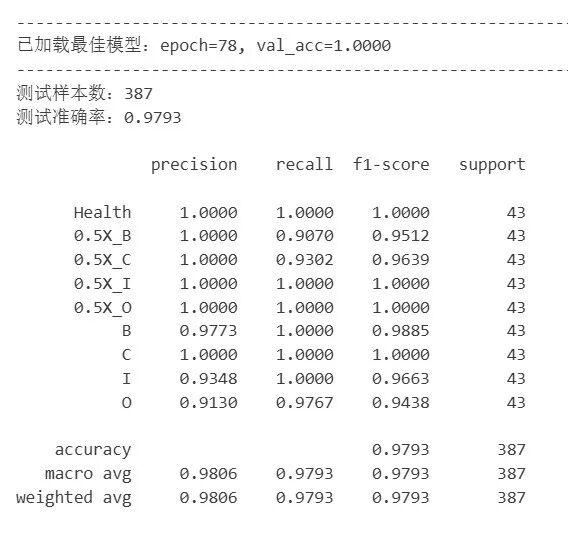

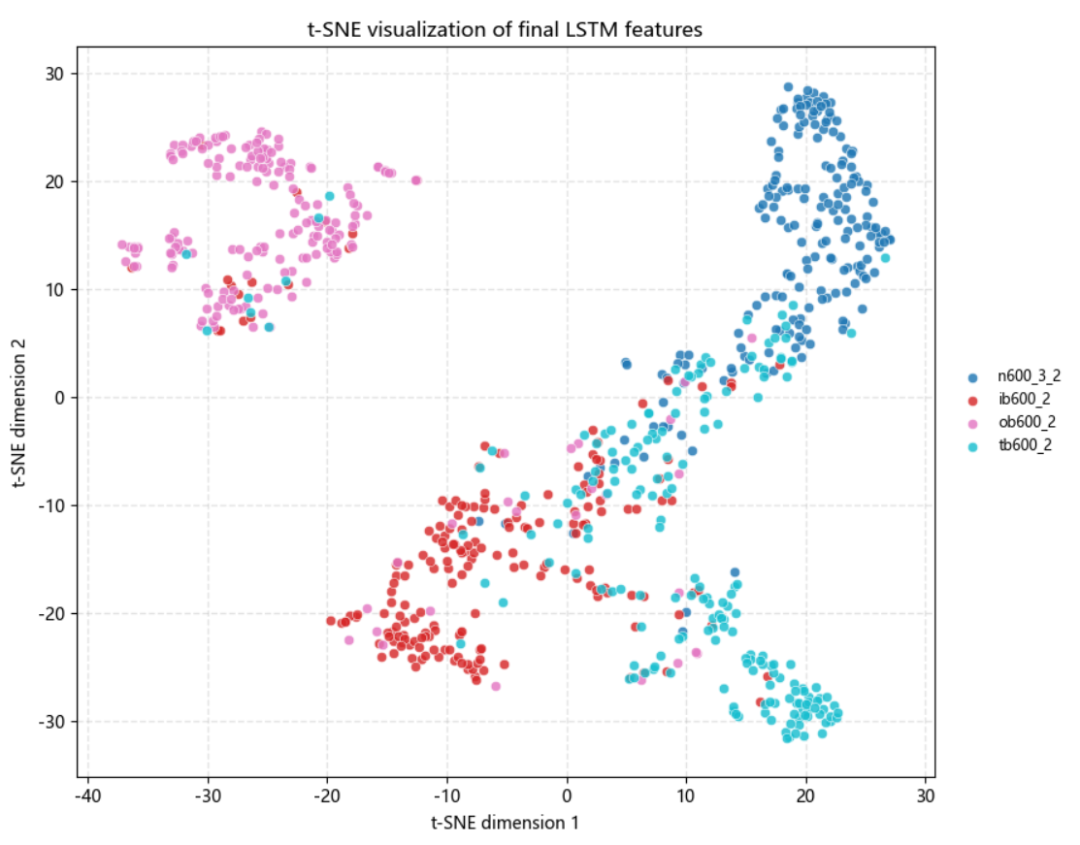

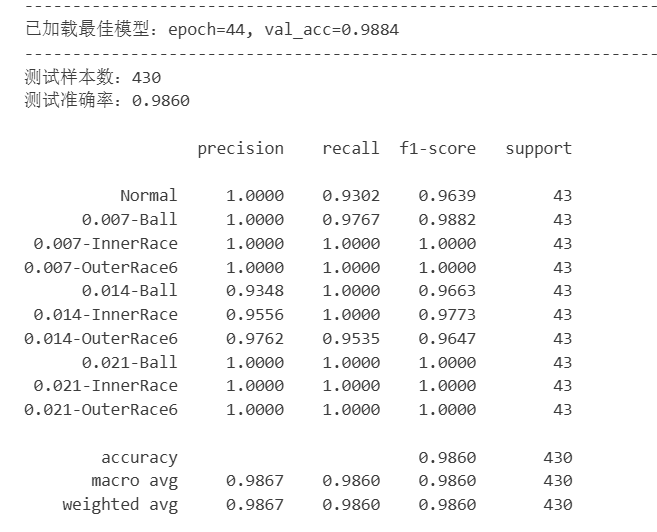

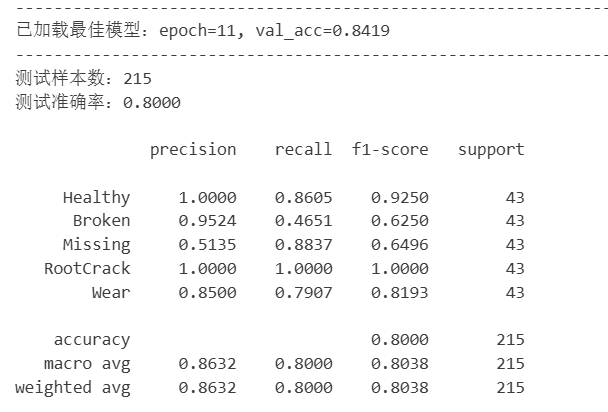

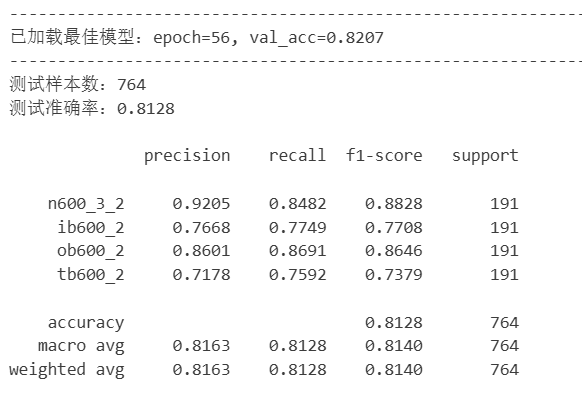

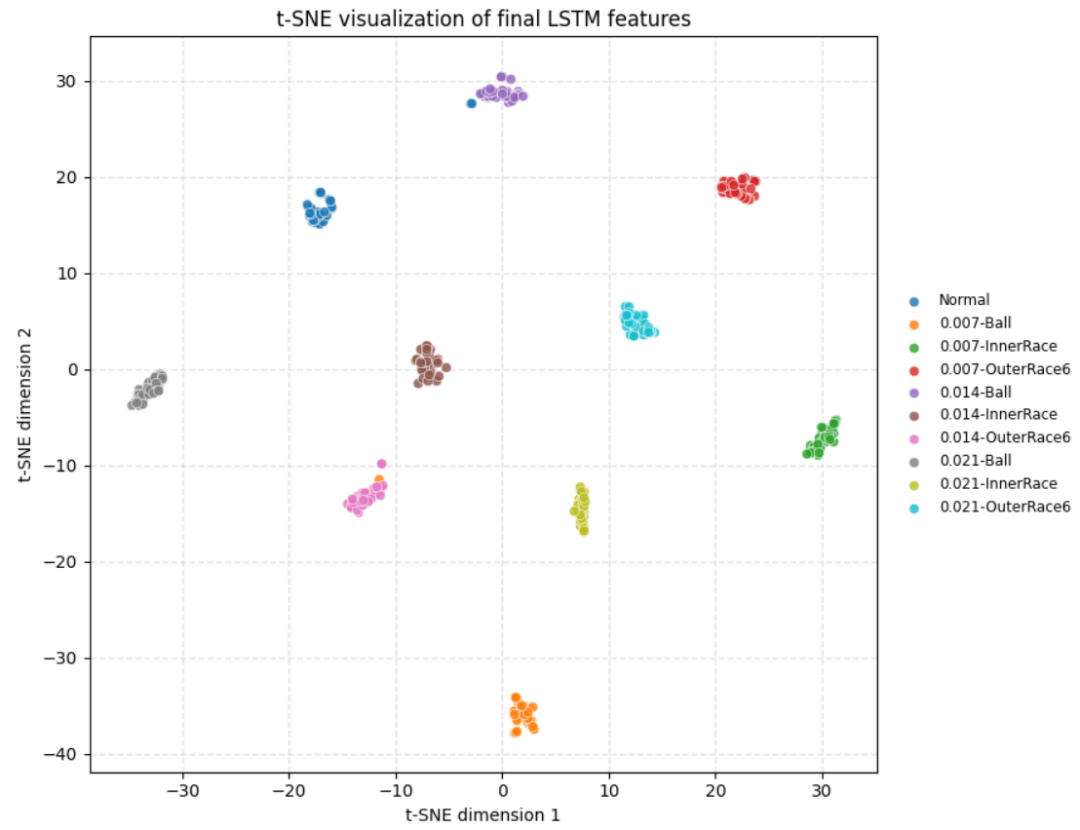

# ============================================================# 7. 测试预测与中间特征提取# ============================================================def predict_with_features(    model: StackedLSTMClassifier,    loader: DataLoader,) -> Tuple[np.ndarray, np.ndarray, np.ndarray]:    """返回真实标签、预测标签以及 LSTM 特征。"""    true_labels = []    predicted_labels = []    feature_list = []    model.eval()    with torch.no_grad():        for signals, labels in loader:            signals = signals.to(DEVICE, non_blocking=True)            features = model.forward_features(signals)            logits = model.classifier(features)            predictions = logits.argmax(dim=1)            true_labels.append(labels.cpu().numpy())            predicted_labels.append(predictions.cpu().numpy())            feature_list.append(features.cpu().numpy())    return (        np.concatenate(true_labels),        np.concatenate(predicted_labels),        np.concatenate(feature_list),    )

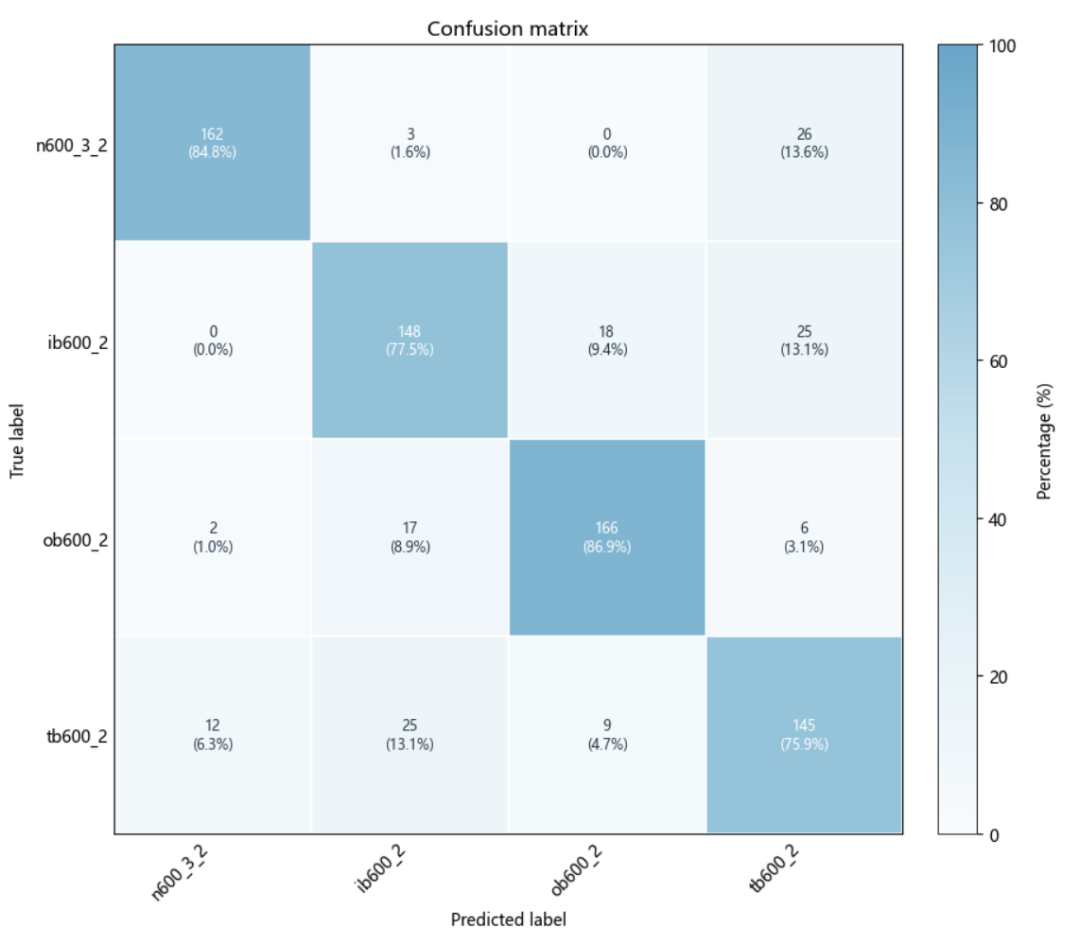

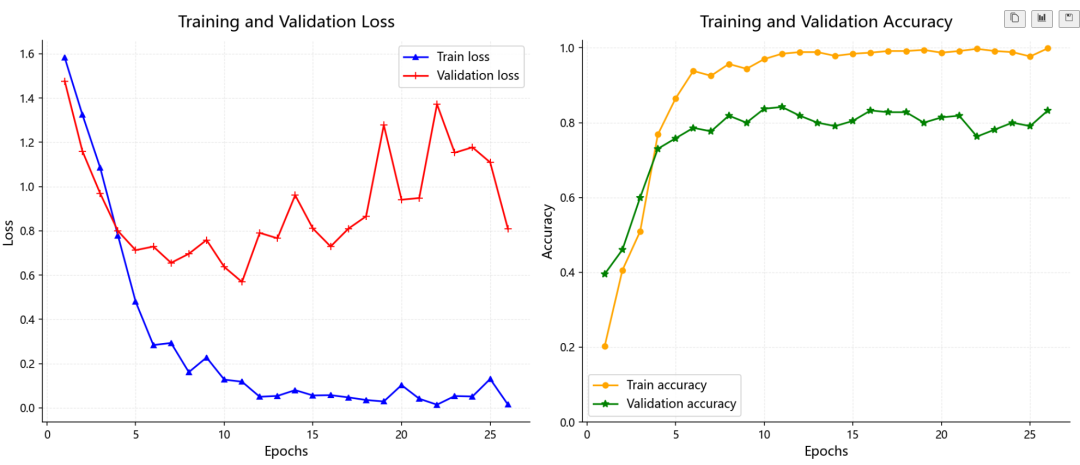

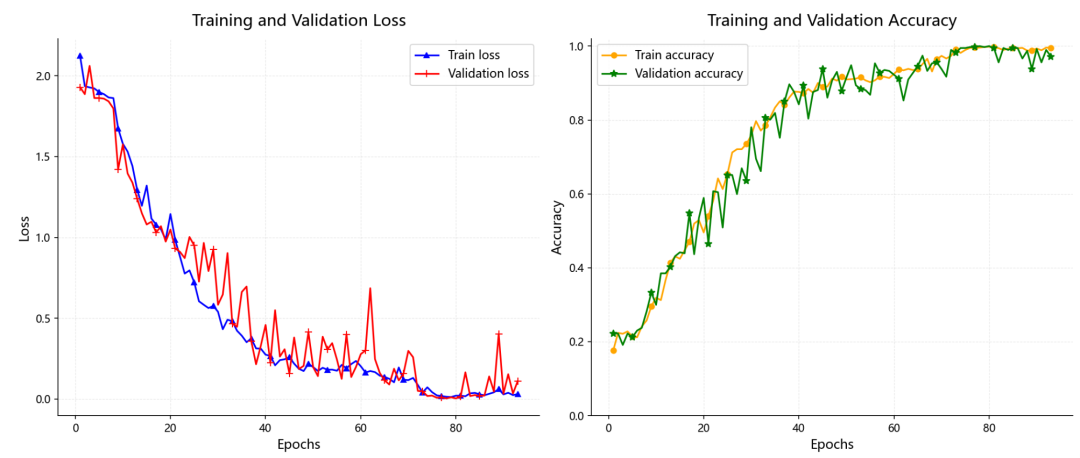

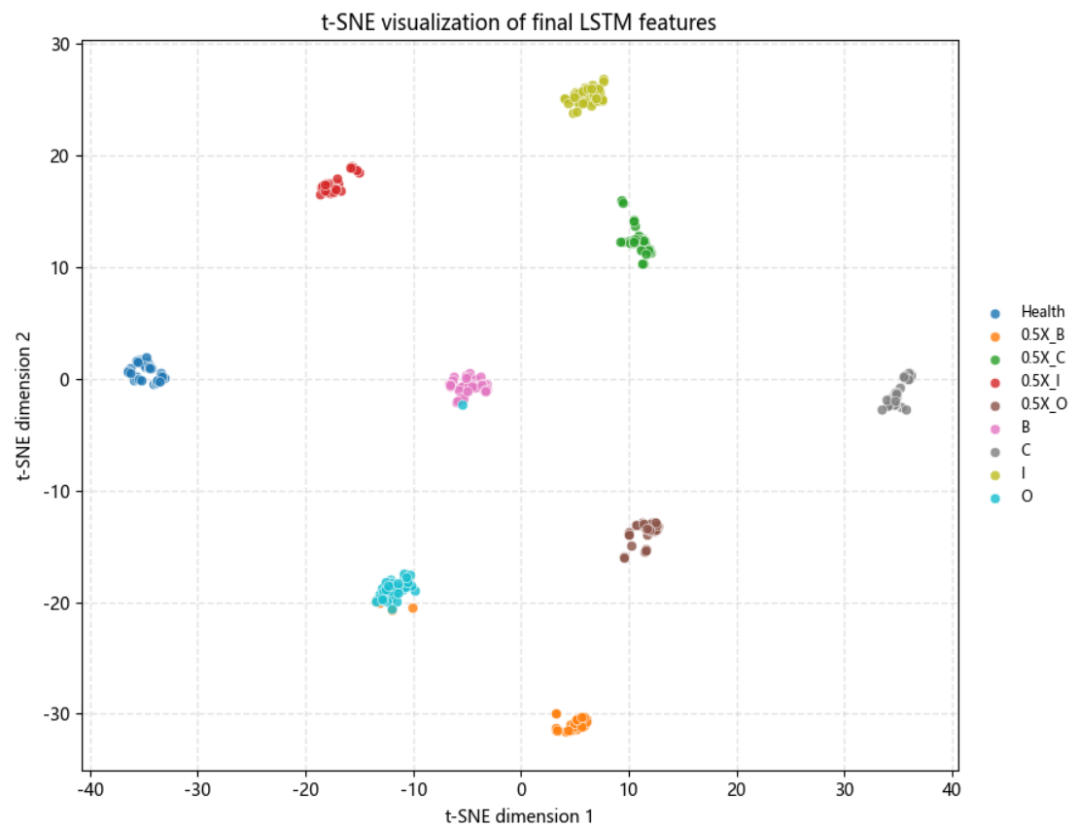

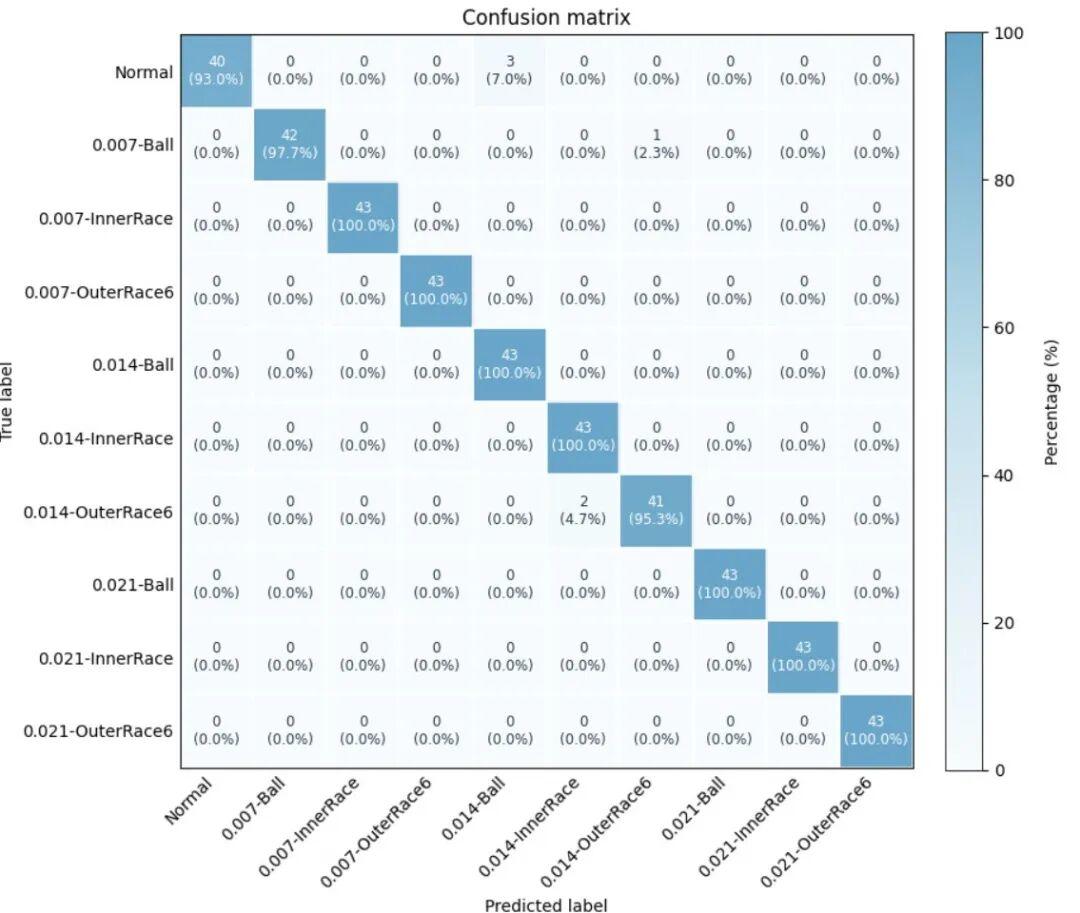

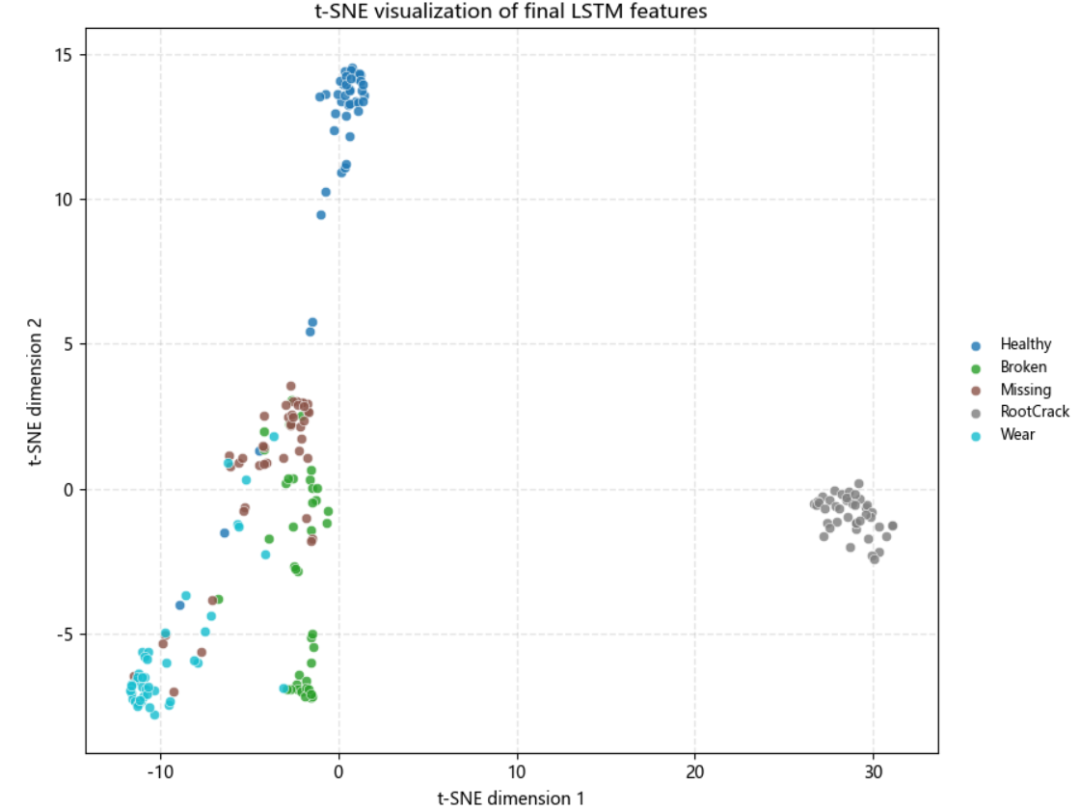

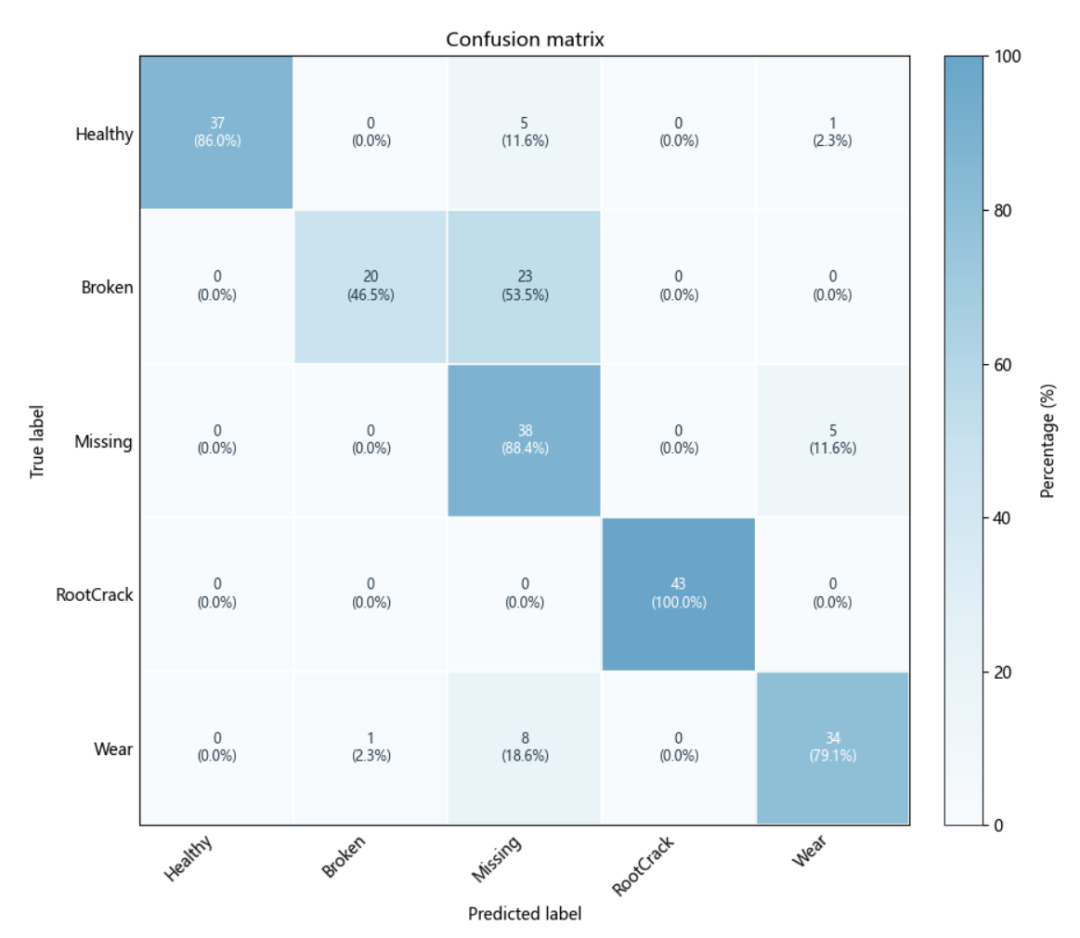

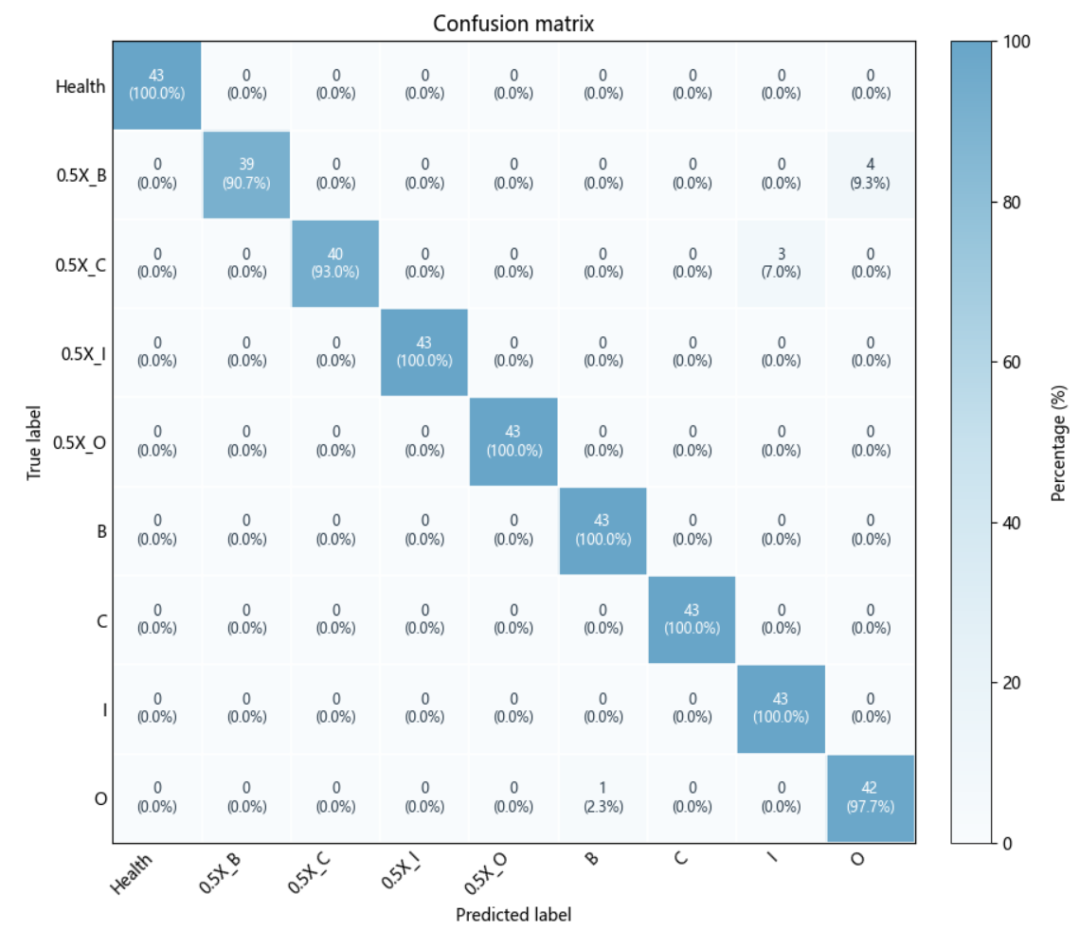

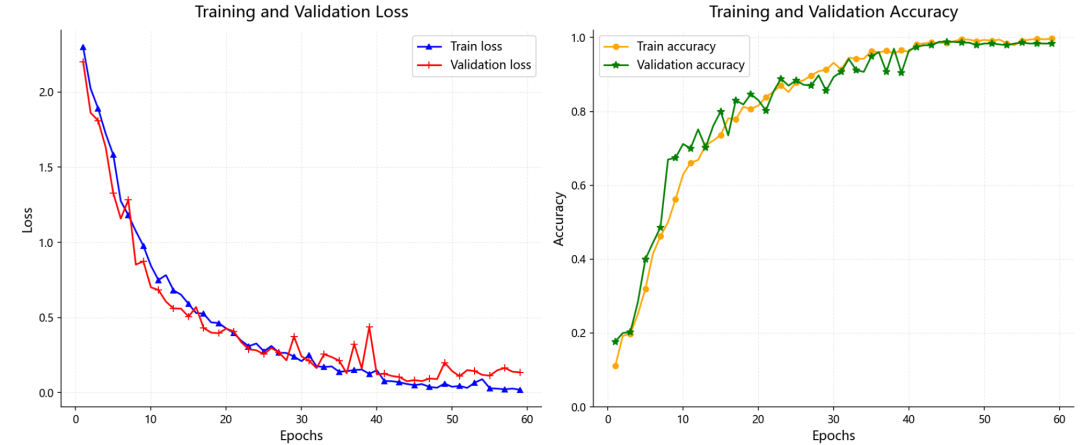

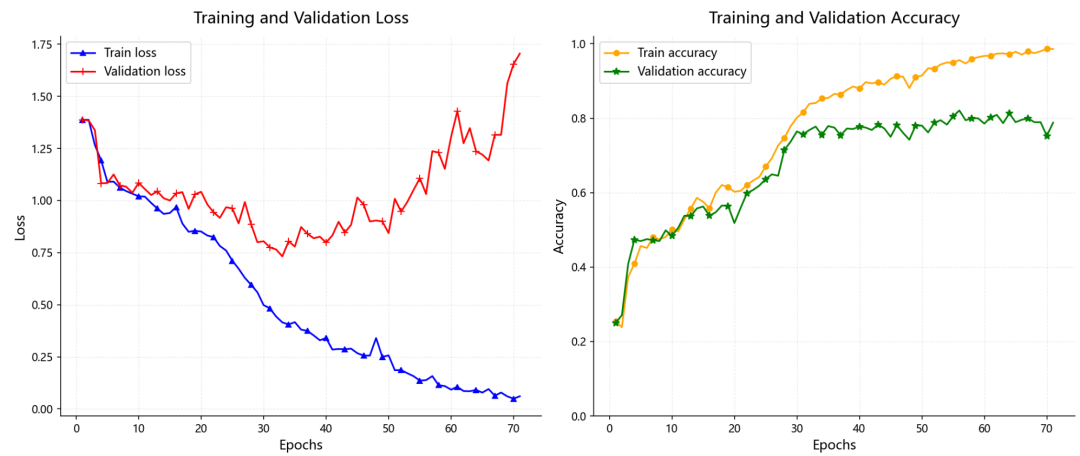

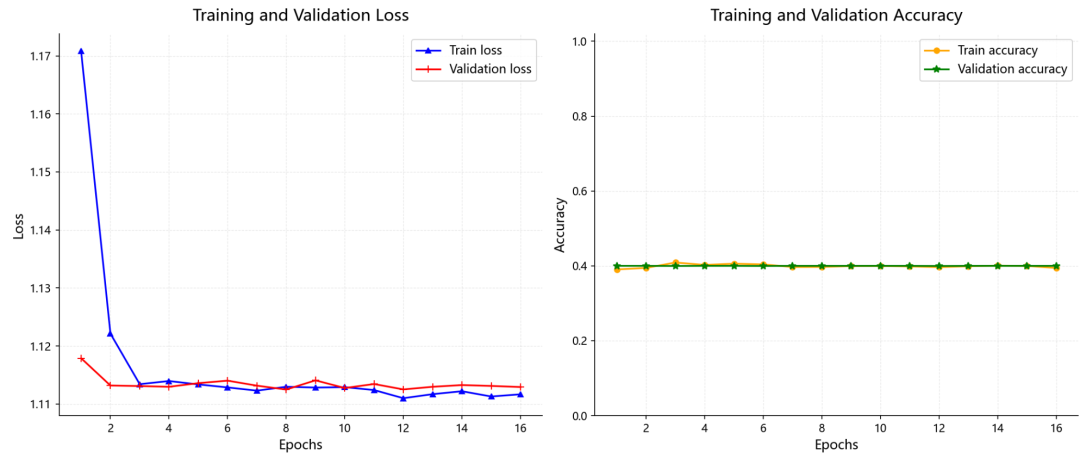

# ============================================================# 8. 结果绘图# ============================================================from sklearn.preprocessing import StandardScalerfrom matplotlib.colors import LinearSegmentedColormapdef plot_training_history(    history: Dict[str, list],    save_figures: bool = False,) -> None:    """    在同一张画布中绘制训练过程。    左图：训练损失和验证损失；    右图：训练准确率和验证准确率。    """    epochs = np.arange(        1,        len(history["train_loss"]) + 1,    )    # 中文字体设置    plt.rcParams["font.sans-serif"] = [        "Microsoft YaHei",        "SimHei",        "Arial Unicode MS",        "DejaVu Sans",    ]    plt.rcParams["axes.unicode_minus"] = False    # 创建一行两列子图    fig, axes = plt.subplots(        1,        2,        figsize=(14, 6),        dpi=150,    )    # 为防止训练轮数较多时标记过于密集，    # 大约每隔总轮数的1/20显示一个标记    marker_interval = max(1, len(epochs) // 20)    # ========================================================    # 左图：训练损失和验证损失    # ========================================================    axes[0].plot(        epochs,        history["train_loss"],        label="Train loss",        color="blue",        linewidth=1.6,        marker="^",        markersize=5,        markevery=marker_interval,    )    axes[0].plot(        epochs,        history["val_loss"],        label="Validation loss",        color="red",        linewidth=1.6,        marker="+",        markersize=7,        markevery=marker_interval,    )    axes[0].set_xlabel(        "Epochs",        fontsize=12,    )    axes[0].set_ylabel(        "Loss",        fontsize=12,    )    axes[0].set_title(        "Training and Validation Loss",        fontsize=15,        pad=12,    )    axes[0].tick_params(        axis="both",        labelsize=10,    )    axes[0].legend(        fontsize=11,        frameon=True,    )    axes[0].grid(        True,        linestyle="--",        linewidth=0.6,        alpha=0.3,    )    axes[0].set_axis below(True)    # ========================================================    # 右图：训练准确率和验证准确率    # ========================================================    axes[1].plot(        epochs,        history["train_accuracy"],        label="Train accuracy",        color="orange",        linewidth=1.6,        marker="o",        markersize=5,        markevery=marker_interval,    )    axes[1].plot(        epochs,        history["val_accuracy"],        label="Validation accuracy",        color="green",        linewidth=1.6,        marker="*",        markersize=7,        markevery=marker_interval,    )    axes[1].set_xlabel(        "Epochs",        fontsize=12,    )    axes[1].set_ylabel(        "Accuracy",        fontsize=12,    )    axes[1].set_title(        "Training and Validation Accuracy",        fontsize=15,        pad=12,    )    axes[1].tick_params(        axis="both",        labelsize=10,    )    axes[1].legend(        fontsize=11,        frameon=True,    )    axes[1].grid(        True,        linestyle="--",        linewidth=0.6,        alpha=0.3,    )    axes[1].set_axis below(True)    # 准确率若采用0～1表示，可固定纵轴范围    axes[1].set_ylim(0.0, 1.02)    # 去掉顶部和右侧边框，使图像更加简洁    for ax in axes:        ax.spines["top"].set_visible(False)        ax.spines["right"].set_visible(False)    # 自动调整子图间距    fig.tight_layout()    # 保存整张训练过程图    if save_figures:        OUTPUT_DIR.mkdir(            parents=True,            exist_ok=True,        )        fig.savefig(            OUTPUT_DIR / "training_history.png",            dpi=300,            bbox_inches="tight",        )    plt.show()def plot_confusion_matrix(    y_true: np.ndarray,    y_pred: np.ndarray,    class_names: Sequence[str],    save_figures: bool = False,) -> None:    """    绘制学术风格混淆矩阵。    颜色表示每个真实类别内部的预测百分比，    单元格同时显示样本数量和所占百分比。    """    labels = list(range(len(class_names)))    # 原始计数混淆矩阵    cm = confusion_matrix(        y_true,        y_pred,        labels=labels,    )    # 按真实类别进行行归一化    row_sums = cm.sum(axis=1, keepdims=True)    cm_percent = np.divide(        cm,        row_sums,        out=np.zeros_like(cm, dtype=float),        where=row_sums != 0,    ) * 100.0    figure_width = max(9, len(class_names) * 0.9)    figure_height = max(8, len(class_names) * 0.8)    fig, ax = plt.subplots(        figsize=(figure_width, figure_height)    )    # 自定义浅蓝色学术风格色图    academic_blue = LinearSegmentedColormap.from_list(        "academic_blue",        [            "#F8FBFD",            "#E5F1F7",            "#C7E1ED",            "#98C5DB",            "#68A5C8",        ],    )    image = ax.imshow(        cm_percent,        interpolation="nearest",        cmap=academic_blue,        vmin=0,        vmax=100,        aspect="equal",    )    # 颜色条    colorbar = fig.colorbar(        image,        ax=ax,        fraction=0.046,        pad=0.04,    )    colorbar.set_label(        "Percentage (%)",        rotation=90,        labelpad=12,    )    colorbar.outline.set_linewidth(0.6)    # 坐标轴刻度    ax.set_xticks(np.arange(len(class_names)))    ax.set_yticks(np.arange(len(class_names)))    ax.set_xticklabels(        class_names,        rotation=45,        ha="right",    )    ax.set_yticklabels(class_names)    ax.set_xlabel("Predicted label")    ax.set_ylabel("True label")    ax.set_title("Confusion matrix")    # 单元格标注：数量 + 百分比    threshold = 60.0    for row_index in range(cm.shape[0]):        for column_index in range(cm.shape[1]):            count = cm[row_index, column_index]            percentage = cm_percent[row_index, column_index]            text_color = (                "white"                if percentage >= threshold                else "#263746"            )            ax.text(                column_index,                row_index,                f"{count}\n({percentage:.1f}%)",                ha="center",                va="center",                fontsize=8.5,                color=text_color,            )    # 绘制浅色单元格边界    ax.set_xticks(        np.arange(-0.5, len(class_names), 1),        minor=True,    )    ax.set_yticks(        np.arange(-0.5, len(class_names), 1),        minor=True,    )    ax.grid(        which="minor",        color="white",        linestyle="-",        linewidth=1.2,    )    ax.tick_params(        which="minor",        bottom=False,        left=False,    )    ax.tick_params(        axis="both",        which="major",        length=0,    )    fig.tight_layout()    if save_figures:        OUTPUT_DIR.mkdir(            parents=True,            exist_ok=True,        )        fig.savefig(            OUTPUT_DIR / "confusion_matrix.png",            dpi=300,            bbox_inches="tight",        )    plt.show()def plot_tsne(    features: np.ndarray,    labels: np.ndarray,    class_names: Sequence[str],    save_figures: bool = False,) -> None:    """    使用最后一层 LSTM 特征绘制学术风格 t-SNE 图。    """    sample_count = len(features)    if sample_count < 6:        print("测试样本过少，跳过 t-SNE。")        return    # perplexity 必须小于样本数量    perplexity = min(        30,        max(5, (sample_count - 1) // 3),    )    # 特征标准化，减小不同特征尺度对 t-SNE 的影响    standardized_features = StandardScaler().fit_transform(        features    )    # t-SNE降维    embedding = TSNE(        n_components=2,        perplexity=perplexity,        init="pca",        learning_rate="auto",        random_state=SEED,    ).fit_transform(standardized_features)    fig, ax = plt.subplots(figsize=(9, 7))    # 使用Matplotlib的标准分类配色    color_map = plt.get_cmap(        "tab10",        len(class_names),    )    for class_index, class_name in enumerate(class_names):        mask = labels == class_index        if not np.any(mask):            continue        ax.scatter(            embedding[mask, 0],            embedding[mask, 1],            s=36,            alpha=0.82,            color=color_map(class_index),            edgecolors="white",            linewidths=0.45,            label=class_name,            zorder=3,        )    ax.set_xlabel("t-SNE dimension 1")    ax.set_ylabel("t-SNE dimension 2")    ax.set_title("t-SNE visualization of final LSTM features")    # 设置网格位于散点下方    ax.set_axis below(True)    ax.grid(        True,        linestyle="--",        linewidth=1,        alpha=0.35,    )    # 去除顶部和右侧边框    ax.spines["top"].set_visible(True)    ax.spines["right"].set_visible(True)    # 减弱左侧和底部边框    ax.spines["left"].set_linewidth(0.8)    ax.spines["bottom"].set_linewidth(0.8)    # 图例放在图像右侧，避免遮挡散点    ax.legend(        loc="center left",        bbox_to_anchor=(1.02, 0.5),        fontsize=8.5,        frameon=False,        borderaxespad=0.0,    )    ax.margins(0.06)    fig.tight_layout()    if save_figures:        OUTPUT_DIR.mkdir(            parents=True,            exist_ok=True,        )        fig.savefig(            OUTPUT_DIR / "tsne_features.png",            dpi=300,            bbox_inches="tight",        )    plt.show()    plt.show()

# ============================================================# 9. 主程序# ============================================================def main() -> None:    set_seed(SEED)    if DEVICE.type == "cpu":        torch.set_num_threads(CPU_NUM_THREADS)    print(f"运行设备：{DEVICE}")    if DEVICE.type == "cpu":        print(f"PyTorch CPU 线程数：{torch.get_num_threads()}")    if not DATASET_FILE.exists():        raise FileNotFoundError(            f"找不到数据文件：{DATASET_FILE.resolve()}\n"            "请先运行数据集制作代码生成 cwru_dataset.pt。"        )    bundle = safe_torch_load(        DATASET_FILE,        map_location="cpu",    )    validate_dataset_bundle(bundle)    class_names = list(bundle["class_names"])    num_classes = len(class_names)    train_x = bundle["train"]["x"].float()    train_y = bundle["train"]["y"].long()    val_x = bundle["val"]["x"].float()    val_y = bundle["val"]["y"].long()    test_x = bundle["test"]["x"].float()    test_y = bundle["test"]["y"].long()    signal_length = int(train_x.shape[1])    if val_x.shape[1] != signal_length or test_x.shape[1] != signal_length:        raise ValueError("训练、验证和测试集的信号长度不一致")    if signal_length % FRAME_SIZE != 0:        raise ValueError(            f"信号长度 {signal_length} 不能被 "            f"FRAME_SIZE={FRAME_SIZE} 整除"        )    all_labels = torch.cat([train_y, val_y, test_y])    if all_labels.min().item() < 0:        raise ValueError("标签中存在负数")    if all_labels.max().item() >= num_classes:        raise ValueError(            "标签最大值超过 class_names 对应的类别数"        )    time_steps = signal_length // FRAME_SIZE    print("-" * 80)    print(f"类别数量：{num_classes}")    print(f"类别名称：{class_names}")    print(f"单个样本长度：{signal_length}")    print(        f"LSTM 输入形状：[batch, {time_steps}, {FRAME_SIZE}]"    )    print(        f"训练/验证/测试样本数："        f"{len(train_x)}/{len(val_x)}/{len(test_x)}"    )    train_loader = create_data_loader(        train_x,        train_y,        batch_size=BATCH_SIZE,        shuffle=True,        seed=SEED,    )    val_loader = create_data_loader(        val_x,        val_y,        batch_size=BATCH_SIZE,        shuffle=False,        seed=SEED,    )    test_loader = create_data_loader(        test_x,        test_y,        batch_size=BATCH_SIZE,        shuffle=False,        seed=SEED,    )    model_config = {        "frame_size": FRAME_SIZE,        "hidden_sizes": HIDDEN_SIZES,        "num_classes": num_classes,        "classifier_dim": CLASSIFIER_DIM,        "dropout_rate": DROPOUT_RATE,    }    model = StackedLSTMClassifier(        **model_config    ).to(DEVICE)    parameter_count = sum(        parameter.numel()        for parameter in model.parameters()        if parameter.requires_grad    )    print("-" * 80)    print(model)    print(f"可训练参数量：{parameter_count:,}")    if SHOW_TORCHINFO:        try:            from torchinfo import summary            summary(                model,                input_size=(BATCH_SIZE, signal_length),                device=str(DEVICE),            )        except ImportError:            print(                "未安装 torchinfo，跳过网络结构摘要。"                "可执行：pip install torchinfo"            )        except Exception as exc:            print(f"torchinfo 摘要生成失败：{exc}")    criterion = nn.CrossEntropyLoss()    optimizer = torch.optim.Adam(        model.parameters(),        lr=LEARNING_RATE,        weight_decay=WEIGHT_DECAY,    )    history, best_epoch, best_val_accuracy = train_model(        model=model,        train_loader=train_loader,        val_loader=val_loader,        criterion=criterion,        optimizer=optimizer,        epochs=EPOCHS,        patience=PATIENCE,        checkpoint_file=CHECKPOINT_FILE,        model_config=model_config,        class_names=class_names,        dataset_config=bundle.get("config", {}),    )    plot_training_history(        history,        save_figures=SAVE_FIGURES,    )    # 测试前重新从磁盘加载最佳模型，避免误用最后一轮模型。    best_model, checkpoint = load_best_model(        CHECKPOINT_FILE,        DEVICE,    )    print("-" * 80)    print(        f"已加载最佳模型：epoch={checkpoint['best_epoch']}, "        f"val_acc={checkpoint['best_val_accuracy']:.4f}"    )    y_true, y_pred, test_features = predict_with_features(        best_model,        test_loader,    )    test_accuracy = float(np.mean(y_true == y_pred))    print("-" * 80)    print(f"测试样本数：{len(y_true)}")    print(f"测试准确率：{test_accuracy:.4f}")    print()    print(        classification_report(            y_true,            y_pred,            labels=list(range(num_classes)),            target_names=class_names,            digits=4,            zero_division=0,        )    )    plot_confusion_matrix(        y_true,        y_pred,        class_names,        save_figures=SAVE_FIGURES,    )    if RUN_TSNE:        plot_tsne(            test_features,            y_true,            class_names,            save_figures=SAVE_FIGURES,        )
