电波暗室：EMC 测试核心设施，原理与结构全解析
但很多人对暗室的理解停留在"贴满黑色尖劈的金属房间"。暗室的原理、结构、性能指标远比想象中复杂。
一、暗室是干什么的？
1.1 辐射测试需要什么样的环境？
辐射骚扰测试测的是设备向空间辐射的电磁噪声。要准确测量，需要一个接近自由空间的环境——电磁波传播不受干扰，没有反射。
理想的自由空间不存在，但有两种近似方案：
1. 开阔场（OATS）
在空旷的地面上架设天线，周围没有反射物。只有地面一个反射面（模拟标准测试环境）。
优点：理论准确。 缺点：受天气、外部干扰影响大；需要大面积场地；保密性差。
2. 电波暗室
在屏蔽室内贴满吸波材料，模拟自由空间。
优点：不受天气影响；屏蔽外部干扰；可重复测试。 缺点：成本高；体积大。
现代 EMC 测试基本都用电波暗室。

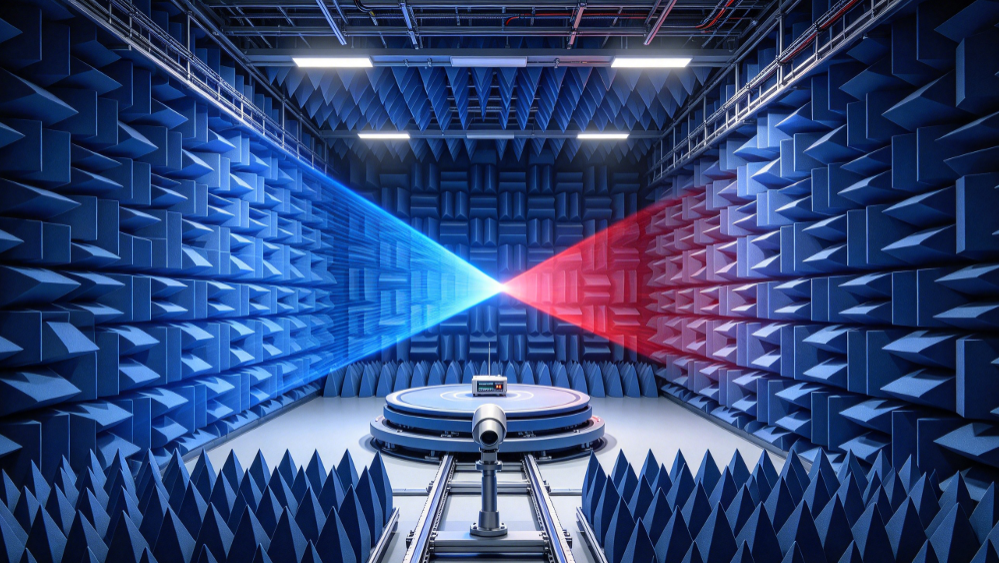

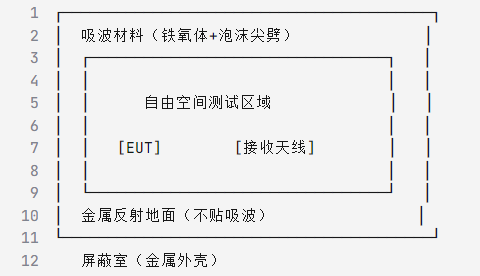

1.2 暗室的两大功能
暗室有两个核心功能：
1. 屏蔽功能
暗室的金属外壳（屏蔽室）挡住外部电磁干扰，同时防止内部信号泄露。这样测到的辐射只来自 EUT，不受外部影响。
2. 吸波功能
暗室内壁贴满吸波材料，把打到墙上的电磁波吸收掉，不产生反射。这样内部接近自由空间，只有直射波到达接收天线。
注意：地面不贴吸波材料，保留金属反射面，模拟开阔场的地面反射。这是为了和开阔场测试结果一致。
二、暗室的电磁学原理
要理解暗室，必须理解几个基本电磁学原理。
2.1 电磁波的反射
电磁波遇到不同介质的分界面会反射。反射系数取决于两种介质的波阻抗差。
金属的波阻抗很低（理想导体为 0），所以电磁波打到金属上几乎全反射（反射系数接近 -1）。这就是为什么屏蔽室的金属墙会强烈反射电磁波。
如果不处理这些反射，暗室内部会有大量反射波，和直射波干涉，导致测量结果失真。
2.2 波阻抗与阻抗匹配
电磁波在介质中的波阻抗 Z = √(μ/ε)。自由空间的波阻抗 Z₀ ≈ 377Ω。
吸波材料要让电磁波不被反射，就要让材料表面的波阻抗接近 377Ω（阻抗匹配）。同时材料内部要有损耗，把进入的电磁波吸收掉。
阻抗匹配和强吸收是矛盾的（匹配要求低损耗，吸收要求高损耗），所以吸波材料用渐变结构来平衡——表面阻抗接近自由空间，内部损耗逐渐增大。
2.3 远场和近场
辐射测试中，EUT 到接收天线的距离要在远场。
远场条件：距离 r > λ/2π。
3m 法暗室在 30MHz 时距离 3m，刚过远场边界；10m 法暗室在 30MHz 时距离 10m，远场条件好得多。这也是 10m 法更准确的原因。
2.4 开阔场的地面反射
开阔场有地面反射，直射波和地面反射波在接收点叠加。标准规定了这种反射的校准方法（NSA），所以开阔场是准确的。
暗室保留金属地面，就是为了模拟这个反射。地面反射波和直射波干涉，产生的场强分布是可以计算和校准的。
三、暗室的类型
3.1 按尺寸分
1. 3m 法暗室
EUT 到天线距离 3m。
尺寸：约 6m（宽）× 9m（长）× 6m（高）内部。
适用：中小型设备（尺寸 <1m）。
成本：200~500 万。
企业自建首选。
2. 5m 法暗室
EUT 到天线距离 5m。
尺寸：约 8m × 12m × 7m。
介于 3m 和 10m 之间，较少见。
3. 10m 法暗室
EUT 到天线距离 10m。
尺寸：约 12m × 21m × 10m。
适用：大型设备（汽车、机柜）、高标准测试。
成本：800~2000 万。
一般第三方认证实验室才有。
4. 混响室（RC, Reverberation Chamber）
另一种辐射测试场地，不追求吸波，反而用金属搅拌器让电磁场均匀分布。
优点：场强均匀、测试快、适合大设备和辐射抗扰。
缺点：不能测方向性、校准复杂。
主要用于辐射抗扰度测试。
3.2 按功能分
1. 辐射骚扰暗室（RE）
用于辐射发射测试，需要精确的 NSA。
2. 辐射抗扰度暗室（RS）
用于辐射抗扰度测试，需要场均匀性和高场强。
3. 全功能暗室
同时做 RE 和 RS，要求 NSA 和场均匀性都满足。
3.3 按频率分
VHF/UHF 暗室：30MHz~1GHz。
微波暗室：1GHz~40GHz 或更高。
全频段暗室：30MHz~40GHz。
四、暗室的结构组成
一个完整的暗室由以下部分组成：
4.1 屏蔽室
暗室的外壳是屏蔽室，提供电磁屏蔽。
结构：
钢板焊接或拼装。
厚度 2~3mm。
屏蔽效能 ≥ 100dB（30MHz~1GHz）。
部件：
屏蔽门（铍铜簧片密封）。
波导通风板（通风但不漏电磁波）。
电源滤波器穿板。
信号/光纤穿板。
监控摄像头穿板。
4.2 吸波材料
吸波材料贴在墙壁和天花板上，吸收电磁波。
复合结构（主流）：
铁氧体瓦：贴在墙上，覆盖 30MHz~1GHz。厚度 5~10mm。
泡沫尖劈：覆盖在铁氧体瓦上，覆盖 1GHz~40GHz。高度 30~60cm。
为什么用复合结构？
铁氧体低频好、高频差。
泡沫尖劈高频好、低频差（低频需要太厚）。
组合起来覆盖 30MHz~40GHz。
吸波材料的关键性能：
反射损耗 ≤ -17dB（30MHz~1GHz）。
防火 UL94 V-0。
功率容量 > 1W/cm²。
4.3 金属地面
地面不贴吸波材料，保留金属反射面。
要求：
钢板或铜板，平整。
导电连续，接缝焊接。
模拟开阔场的地面反射。
4.4 转台
EUT 放在转台上，测试时旋转 360°，找到最大辐射方向。
参数：
直径：1~3m（根据 EUT 大小）。
承重：满足 EUT 重量。
转速：1~6 rpm。
电机屏蔽：转台电机要屏蔽，不能干扰测试。
4.5 天线塔
接收天线安装在天线塔上，测试时在 1~4m 高度升降，找到最大接收高度。
参数：
高度范围：1~4m。
电机屏蔽。
天线安装架。
4.6 天线
不同频段用不同天线：
4.7 穿板接口
暗室和控制室之间的信号连接：
电源：经过电源滤波器穿板。
信号：用光纤（不引入干扰）或屏蔽电缆穿板。
天线信号：低损耗同轴电缆，专用穿板连接器。
控制信号：光纤或屏蔽线。
4.8 辅助设施
监控摄像头（屏蔽式）。
照明（LED，屏蔽处理）。
空调通风（波导通风）。
烟感、温感。
五、暗室的关键性能指标
暗室的性能由以下指标衡量，这些指标决定了测试的准确性。
5.1 屏蔽效能
衡量屏蔽室挡住外部干扰的能力。
定义： 屏蔽后和屏蔽前的场强比值（dB）。
要求：
≥ 100dB（30MHz~1GHz）。
≥ 80dB（1GHz~18GHz）。
测试方法： 用信号源+天线在室外发射，室内测接收，计算衰减。
5.2 归一化场地衰减（NSA）
衡量暗室和自由空间的偏差，是辐射骚扰测试的关键指标。
原理： 用已知增益的发射和接收天线，测量暗室的场地衰减，和理论自由空间衰减比较。
要求： 30MHz~1GHz 范围内，NSA 偏差 ≤ ±4dB。
NSA 不达标意味着： 辐射测试结果不准确，可能偏高或偏低。
5.3 场地均匀性（SUT, Field Uniformity）
衡量暗室内部场强的均匀性，是辐射抗扰度测试的关键指标。
原理： 在 1.5m×1.5m 的区域内，用 16 个点测场强，看偏差。
要求： 75% 的点场强偏差 ≤ 6dB。
5.4 电压驻波比（VSWR）
衡量暗室内部的反射程度。
要求： VSWR < 6（30MHz~1GHz）。
5.5 背景噪声
暗室内部的环境噪声，应该比测试限值低 6dB 以上。
六、暗室的工作原理详解
6.1 辐射骚扰测试的工作原理
辐射骚扰测试时：
EUT 放在转台上，工作在最大辐射模式。
接收天线在 1~4m 升降，转台 360° 旋转。
EMI 接收机测接收天线收到的场强。
找到最大场强（最大辐射方向 + 最大接收高度）。
和限值比较，判断是否超标。
暗室的作用：
屏蔽：外部干扰不进入。
吸波：墙壁反射被吸收，只有直射波和地面反射波到达天线。
地面反射：模拟开阔场，和标准一致。
6.2 辐射抗扰度测试的工作原理
辐射抗扰度测试时：
EUT 放在均匀场区域。
发射天线发射指定场强的电磁波。
用场强探头校准场强。
观察 EUT 是否工作正常。
暗室的作用：
屏蔽：外部干扰不影响场强校准。
吸波：墙壁反射被吸收，场均匀性好。
均匀场：EUT 区域场强均匀，测试准确。
6.3 吸波材料如何工作
吸波材料的工作分两步：
1. 阻抗匹配（不反射）
吸波材料表面的阻抗设计成接近自由空间（377Ω），让电磁波顺利进入，不被反射。
铁氧体瓦：铁氧体的磁导率高，表面阻抗接近自由空间。
泡沫尖劈：渐变结构，尖端阻抗接近空气，到底部逐渐过渡。
2. 能量吸收（转化为热）
进入材料的电磁波被损耗吸收：
铁氧体：磁畴翻转产生磁滞损耗和涡流损耗，把磁能转化为热。
泡沫尖劈（碳填充）：导电碳产生介电损耗，把电能转化为热。
材料有足够的厚度，让电磁波在穿过材料时被充分吸收。
七、暗室的建设与验收
7.1 建设流程
需求确定：测试频段、最大 EUT 尺寸、3m 还是 10m。
场地准备：层高≥6m（3m 法）、承重、接地。
屏蔽室建造：钢板焊接、门、通风、穿板。
吸波材料粘贴：铁氧体瓦 + 泡沫尖劈。
转台、天线塔安装。
辅助设施安装：监控、照明、空调。
验收测试：屏蔽效能、NSA、场均匀性。
7.2 验收要点
1. 屏蔽效能
按 CISPR 16-1-4 或 GB/T 17626 测量。
全频段达标。
2. NSA
按 CISPR 16-1-4 测量。
30MHz~1GHz，偏差 ≤ ±4dB。
NSA 不达标，辐射测试无效。
3. 场均匀性
按 IEC 61000-4-3 测量。
75% 点偏差 ≤ 6dB。
4. 背景噪声
EUT 不工作时测，比限值低 6dB。
7.3 常见问题
1. NSA 超差
原因：吸波材料性能不够、暗室尺寸不对、内部反射。
解决：增加/更换吸波材料、调整布局。
2. 屏蔽效能不够
原因：焊接缝隙、门密封不好、穿板孔处理差。
解决：找漏点、补焊、换密封件。
3. 场均匀性不好
原因：吸波材料反射大、暗室谐振。
解决：优化吸波材料、加搅拌器（混响室用）。
八、暗室的维护
暗室建好后要定期维护，保证性能不退化。
8.1 日常维护
清洁吸波材料（不能用水，用吸尘器或压缩空气）。
检查门的簧片，保持清洁和弹性。
检查穿板孔的密封。
监控温湿度（吸波材料怕潮）。
8.2 定期检测
屏蔽效能：每年一次。
NSA：每年一次或重大变更后。
场均匀性：每年一次。
背景噪声：每次测试前。
接地电阻：每季度。
8.3 吸波材料的寿命
正常使用下 10~20 年。注意：
防潮（潮湿降低吸波性能）。
防高温（>80℃ 老化）。
防火（吸波材料易燃）。
防机械损伤。
九、3m 法 vs 10m 法
9.1 核心区别
9.2 如何选择
选 3m 法：
中小型设备。
企业自建预兼容。
预算有限。
选 10m 法：
大型设备（汽车、机柜）。
高标准认证。
预算充足。
换算： 3m 法结果可以换算到 10m 法（约 -10dB），但有误差。正式认证最好直接用对应方法。
十、总结
电波暗室是 EMC 辐射测试的核心设施，它的本质是屏蔽室 + 吸波材料，模拟自由空间测试环境。
核心原理：
屏蔽：金属外壳挡住外部干扰。
吸波：铁氧体瓦 + 泡沫尖劈吸收墙壁反射。
地面反射：保留金属地面，模拟开阔场。
关键性能：
屏蔽效能 ≥ 100dB。
NSA 偏差 ≤ ±4dB。
场均匀性 ≤ 6dB。
背景噪声 < 限值 - 6dB。
建设要点：
场地层高、承重、接地满足要求。
选有经验的暗室厂商。
严格验收（屏蔽效能、NSA、场均匀性）。
定期维护。
理解暗室的原理和结构，你就能更好地理解辐射测试的结果，也能在暗室选型和验收时做出正确判断。暗室是 EMC 测试的基础，基础不牢，测试就不可信。
