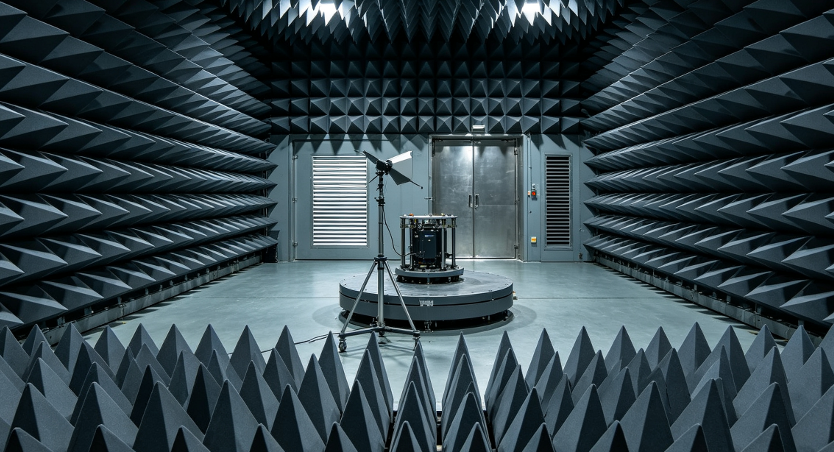

辐射发射（RE）测试是EMC电磁兼容测试中最核心的项目之一，天线作为辐射骚扰信号的接收传感器，直接决定测试系统的接收灵敏度、频率覆盖范围、方向性、场因子、驻波特性，是EMC测试系统的关键硬件。双锥天线与对数周期天线是EMC辐射测试里两类最常用的宽带天线，二者在工作原理、辐射方向图、阻抗特性、物理结构、适用频段上差异显著。工程中经常出现天线选型错误，导致测试数据失真、重复性差、无法捕捉骚扰信号、暗室场地校准失效等问题。本文对比双锥天线、对数周期天线的核心电气与结构参数，通过表格梳理两类天线的适用场景、优缺点、选型禁忌，结合传导骚扰摸底、全电波暗室RE测试、预兼容近场扫描、户外开阔场测试等典型EMC场景给出选型策略，分析选型错误带来的测试风险，为EMC实验室搭建、预兼容测试平台选型提供依据。一、两种天线基本原理概述1.1 双锥天线（Biconical Antenna）双锥天线属于宽带全向天线，由两个顶点相对的金属圆锥体构成，实际工程产品常简化为双锥骨架+金属网结构，也有小型化双锥天线。理论无限长双锥天线的输入阻抗与频率无关，具备天然宽带特性；实际成品双锥天线受锥体长度限制，存在低频截止频率。双锥天线的极化：水平、垂直极化均可架设；水平面近似全向，垂直面具备一定方向性。核心特点：低频段性能优秀，方向图均匀，适合30MHz~300MHz频段，这也是CISPR 16、GB/T 17626标准中规定的30MHz起始辐射发射测试接收天线。1.2 对数周期天线（Log-Periodic Dipole Antenna，LPDA）对数周期天线属于宽带定向天线，由一组长度按对数比例递减的偶极子振子组成，振子依次连接在馈电结构上。天线的电气特性随频率做周期性变化，在工作带宽内增益、方向图、阻抗基本保持稳定。对数周期天线是定向天线，最大辐射/接收方向朝向最短振子一侧，具备较高增益、较强的空间选通能力。典型工作频段200MHz~3GHz（可拓展至18GHz），高频增益优势明显，主要用于EMC辐射测试的中高频段。EMC标准测试常规组合方案：30MHz～200MHz使用双锥天线；200MHz～3GHz使用对数周期天线，二者组合覆盖GB/CISPR辐射发射标准要求的全频段。二、双锥天线与对数周期天线核心参数对比表序号 对比项目 双锥天线（Biconical） 对数周期天线（LPDA） 选型影响说明 1 天线类型 宽带全向天线 宽带定向天线 全向天线接收空间各个方向信号；定向天线只拾取主瓣方向信号，抑制后方与侧面反射噪声 2 标准适用频段 典型30MHz～300MHz 典型200MHz～3GHz（高频款可达18GHz） 存在200MHz左右重叠频段；标准RE测试在重叠区可二选一，优先按标准推荐分段选用 3 增益范围 低增益，约0～2dBi 中高增益，约4～8dBi 增益越高接收灵敏度越高；低频段对数周期天线尺寸巨大，难以实现 4 方向图特性 水平面近似全向；垂直面宽波束；波束覆盖范围大 强定向，主瓣窄，前后比高；旁瓣抑制优于双锥 暗室多反射环境下，对数周期可以抑制来自后方墙体、地面反射噪声；双锥容易拾取环境杂波 5 天线因子AF 天线因子偏大（灵敏度偏低） 天线因子小（灵敏度更高） 天线因子越小，同等场强下输出电压越大，接收机更容易捕捉微弱骚扰信号 6 极化架设 水平、垂直极化均可架设，架设简单 水平、垂直极化均可架设；天线旋转、高度调节机构更复杂 双锥重量轻，高度升降调节更方便；对数周期体积大，风载大，转台架设难度更高 7 物理尺寸 低频双锥尺寸大：30MHz双锥天线直径可达1米以上；重量较轻 低频段LPDA振子长度极大；200MHz以下LPDA体积庞大，工程极少使用；高频LPDA尺寸更小 30MHz若选用对数周期天线，振子长度接近数米，暗室难以安装，无工程实用性 8 驻波/阻抗带宽 宽带特性好，低频阻抗匹配稳定 宽带稳定，高频驻波控制难度随频率上升增加 双锥在设计下限截止频率附近驻波会快速恶化；LPDA在工作带宽内驻波平坦 9 场地衰减/校准要求 满足CISPR16场地衰减测试要求，30~200MHz标准指定天线 满足200MHz以上场地衰减校准；不能用于30MHz起的低频场地校准 暗室场地有效性校准，低频段强制要求双锥天线，不可替换为LPDA 10 抗环境杂波能力 较差，全向接收，环境反射、背景噪声一并接收 优秀，定向接收，抑制暗室后壁、侧面反射信号 预兼容测试环境差（无吸波、屏蔽不完善），对数周期优势明显；但漏检风险存在 11 成本 同频段下价格较低；小型双锥性价比高 同等带宽下价格更高；高频、高增益LPDA价格显著上升 预兼容实验室可选用国产双锥降低成本；高频段LPDA为刚需投入 12 测试风险点 背景噪声高，容易误判；暗室反射信号叠加，导致读数偏高 定向特性，若骚扰源不在主瓣方向，会漏掉骚扰信号，造成低估EMI风险 EMC测试最核心风险：双锥容易误报，对数周期容易漏报 三、EMC典型测试场景选型分析3.1 标准全电波暗室辐射发射RE测试（GB 17626、CISPR 16）场景描述：产品放置转台，天线在1m/3m/10m距离高度扫描（1~4m），转台0~360°旋转，分别测水平、垂直极化；需要完成暗室场地校准，出具合规测试报告。选型方案：分段组合使用30MHz～200MHz：必须选用双锥天线。CISPR16标准规定，该频段场地衰减校准、正式测试接收天线采用双锥天线。此频段波长很长，对数周期天线要覆盖30MHz，振子长度超过5米，无法在常规3m暗室架设，同时定向特性不符合标准对接收天线空间覆盖要求。200MHz～3GHz：选用对数周期天线。该频段对数周期天线增益更高，天线因子更小，接收微弱骚扰能力更强；窄主瓣抑制暗室反射，提升测试稳定性。重叠频段200MHz~300MHz，标准允许两种天线均可使用，实验室一般沿用分段切换逻辑。选型禁忌：30~200MHz正式认证测试，不能用对数周期替代双锥，否则场地校准无效，报告不被认可。3.2 EMC预兼容摸底测试（简易屏蔽室、非认证测试）场景描述：产品研发阶段，快速评估辐射骚扰水平，不需要出具CNAS认可报告；测试环境简陋，吸波材料不足，背景噪声高，仅用于产品整改定位。选型方案：灵活组合。低频30~200MHz：优先双锥天线。全向特性，转台旋转时不容易漏掉任意方向的骚扰源；适合快速扫频，查找产品低频辐射。缺点是简易环境反射大，读数偏高，需要经验扣除背景噪声。200MHz以上：优先对数周期天线。定向特性抑制环境杂波，降低背景噪声干扰，更容易识别真实骚扰信号。预兼容特殊技巧：怀疑骚扰源在产品局部，可使用对数周期天线做定向定位；如果担心漏测，切换双锥天线做全向复核。3.3 开阔试验场OATS测试开阔场是传统辐射发射测试场地，无吸波材料，地面为反射地面。30~200MHz：双锥天线，标准指定天线；200MHz~3GHz：对数周期天线。 开阔场环境外部电磁干扰多，对数周期的定向性可以一定程度抑制场地侧面、后方外来干扰。3.4 近场辐射排查、局部骚扰源定位（PCB、线缆辐射定位）场景描述：产品已经发现超标，工程师需要定位PCB、线束、接口哪个位置是辐射源头，不是远场RE测试。选型方案：不推荐双锥天线，优先对数周期天线。对数周期天线定向性强，可以对准产品局部区域，通过移动天线，判断骚扰信号来自哪个方向；双锥天线全向接收，无法区分信号来自产品本身还是周边反射，很难定位。注意：这属于远场天线用于近场，仅用于定性排查，读数不能作为定量判定依据。3.5 电场辐射骚扰抗扰度测试（RS辐射抗扰）辐射抗扰是发射天线，不是接收天线。双锥天线可用于低频段电场发射；高频段采用对数周期天线作为发射天线。RS测试中天线选型逻辑与RE接收类似，按频段划分。3.6 小型产品、低成本简易EMC测试台（研发工位快速摸底）预算有限，搭建简易测试系统，只做定性筛查。30MHz起辐射骚扰，选用小型双锥天线覆盖30~300MHz；如果产品骚扰主要集中在300MHz以上，可以单独采购对数周期天线，跳过双锥。但要明确：该方案只能做定性筛查，不能用于认证测试。四、选型错误带来的测试风险分析4.1 认证测试低频段用对数周期天线替代双锥天线很多人看到对数周期增益高，想在30~200MHz替换双锥天线，这是认证测试中最严重的选型错误。标准不认可：CISPR16场地衰减校准必须使用双锥天线，更换天线后场地有效性失效，测试报告不被实验室、客户、监管机构认可；物理限制：30MHz对数周期天线振子长度巨大，常规3米暗室无法安装；方向图不匹配：定向天线空间接收特性和标准要求的全向接收不一致，测量结果偏差巨大。4.2 预兼容测试高频段只用双锥天线双锥天线在200MHz以上依然可以工作，但是天线因子快速变大，灵敏度下降。微弱骚扰信号无法被接收机捕捉，容易出现假阴性：产品实际超标，但是测试读数看起来合格，研发阶段漏过EMI问题，到第三方认证实验室复测直接超标，导致项目延期。4.3 骚扰源定位使用双锥天线双锥全向接收，同时拾取产品辐射、地面反射、墙体反射信号。移动天线时，无法判断信号变化来自产品局部还是空间反射，完全无法定位骚扰源，浪费整改时间。4.4 混淆天线因子AF，误判测试读数双锥天线的天线因子远大于对数周期。同一个场强，双锥输出信号更小。很多工程师直接对比两套天线读数，不代入天线因子进行换算，造成测试结果误判。天线因子是天线出厂校准参数，每次测试必须带入计算场强。五、工程选型的关键注意事项5.1 频段覆盖与重叠区处理两套天线存在200MHz~300MHz重叠频段。认证测试严格按标准分段切换；预兼容测试可灵活选用，但必须在报告中标注使用天线型号。5.2 天线校准有效期双锥天线、对数周期天线都需要每年计量校准，获取有效天线因子AF。天线因子随频率、极化变化，没有校准证书的天线测量结果无效。双锥天线长期使用金属网变形、LPDA振子松动，都会造成天线因子漂移。5.3 架设与安全要点低频双锥天线体积大，锥网容易变形；对数周期天线振子细长，安装时注意防止碰撞变形，高空架设注意风载。天线升降塔、转台需要匹配天线重量。对数周期天线旋转极化时，力矩更大，对升降机构负载要求更高。5.4 预算投入策略认证实验室：双锥+对数周期两套天线是刚需，不可节省；研发预兼容实验室：优先采购双锥天线覆盖30~300MHz；产品以高频数字电路为主，优先采购对数周期天线；按需分步采购。 六、结论双锥天线和对数周期天线不存在绝对优劣，核心差异是全向接收vs定向接收、低频适配vs高频高灵敏度。在EMC辐射发射测试中，选型遵循清晰的分段原则：30MHz～200MHz标准测试必须使用双锥天线，利用其全向宽带特性满足CISPR场地衰减要求；200MHz～3GHz优先选用对数周期天线，依靠高增益、定向接收能力提升高频微弱信号接收能力，抑制暗室反射噪声。在预兼容摸底、骚扰源定位等非标准场景，选型可以灵活调整：查找低频骚扰、防止漏测，优先双锥；抑制环境杂波、定向定位高频骚扰源，优先对数周期。选型错误会带来两类严重后果：认证场景下天线不符合标准，报告无效；研发摸底场景下，要么高估骚扰（双锥拾取过多反射噪声），要么低估骚扰（对数周期主瓣未对准骚扰源，漏检超标信号）。EMC天线选型不能只看频率范围，还需要综合考虑测试目的（认证/预兼容）、场地类型、产品骚扰频段、是否需要定位骚扰源。一套完整的EMC辐射测试系统，通常采用双锥天线+对数周期天线组合，覆盖30MHz~3GHz全频段，满足从研发预测试到正式认证测试的全部需求。来源：电磁兼容之家
