电磁兼容磁珠不是万能的，这些使用误区要避开！
一、先搞清楚：磁珠到底是什么？
一、先搞清楚：磁珠到底是什么？
在讨论误区之前，必须先回到磁珠的物理本质。

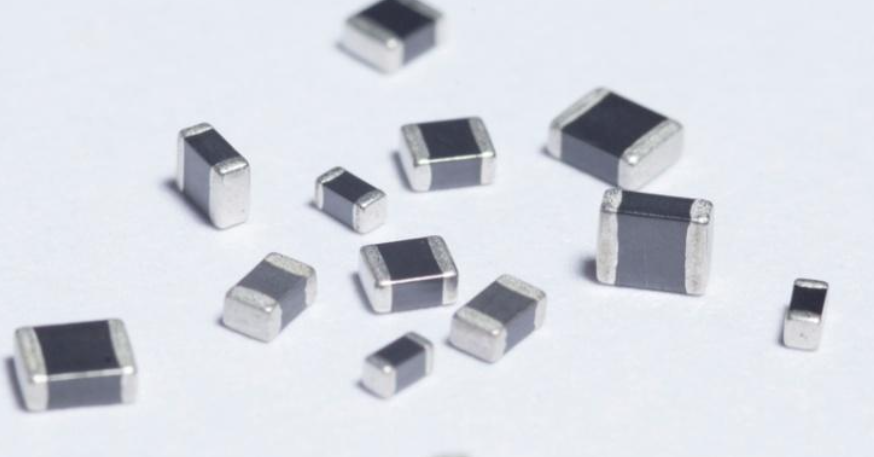

磁珠由铁氧体材料（镍锌或锰锌铁氧体）制成，其等效电路是一个电阻、电感和电容的复合网络——低频时表现为电感特性（储能），中频时表现为电阻特性（耗能），高频时表现为电容特性（旁路）。
磁珠与电感的本质区别在于：
一句话总结：电感是"弹簧"（存能量、会反弹），磁珠是"刹车片"（吃能量、不反弹）。理解了这一点，才能理解后面所有的误区。
二、六大使用误区深度拆解
二、六大使用误区深度拆解
这是新手最常犯的第一个错误。磁珠的标称阻抗（如"600Ω@100MHz"）只是在100MHz这一个频率点的阻抗值，完全不能代表磁珠在其他频率下的表现。
磁珠的阻抗-频率曲线（ZRX曲线）：阻抗↑│ ╱╲ ← 阻性峰值区（EMI抑制目标区）│ ╱ ╲│ ╱ R ╲│ ╱ ╲│ ╱ 感性区 ╲ 容性区│╱ ╲└──────────────────────→ 频率低频（储能） 中频（耗能） 高频（旁路）
正确的做法是：先确定目标噪声频率，再查看磁珠在该频率点的阻抗值。如果噪声在200MHz，而磁珠的阻性峰值恰好在100MHz，那么200MHz处的实际阻抗可能远低于标称值，抑制效果大打折扣。
这是最致命也最容易被忽视的误区。绝大多数磁珠数据手册提供的阻抗曲线都是在零直流偏置电流条件下测得的，但实际应用中磁珠串联在电源线上，必然有直流电流流过。
ADI公司的应用笔记明确指出：随着直流偏置电流的增加，磁芯材料开始饱和，磁珠的电感大幅下降。当电流达到额定值的50%时，电感最多下降90%；100MHz时的有效阻抗可能从100Ω骤降至10Ω。
行业经验法则：磁珠应在额定电流的20%以下工作，才能保持有效的滤波性能。例如，电路工作电流为500mA，则应选择额定电流≥2.5A的磁珠，而非刚好500mA的型号。
某工业控制器曾将额定电流3A的磁珠用于3A的DDR VDDQ电源路径，不仅压降超标触发电压告警，还因磁芯饱和导致磁导率下降、噪声抑制完全失效，最终引发辐射超标。
很多工程师在电源滤波回路中用磁珠替代电感，认为"都是抑制高频噪声"，效果应该差不多。这是根本性的概念错误。
在某DC-DC转换器输出端，工程师使用了一个"额定电流看起来够用"的磁珠，上电后磁珠严重发热、输出电压跌落。原因是磁珠的DCR远大于同尺寸功率电感，大电流下DCR上的压降（I×DCR）导致输出电压不足，功率损耗（I²×DCR）引起严重发热，磁芯饱和后阻抗骤降，形成"饱和→发热→阻抗下降→电流更大→更热"的恶性循环。
结论：主功率路径必须使用功率电感，磁珠只能用于小电流分支的精细滤波。
在高速信号线（如USB 3.0、HDMI、DDR、PCIe）上串联磁珠是另一个常见误区。磁珠在目标频率处的高阻抗不仅会衰减噪声，也会衰减信号的高频分量，导致信号边沿退化、眼图闭合、误码率上升。
正确做法是：在信号线上使用磁珠前，必须用仿真工具（如SIwave、ADS）评估插入磁珠后的眼图和S参数，确认信号完整性不受影响。如果必须滤波，应选择专门为高速信号设计的磁珠——其阻抗峰值在信号带宽之外，寄生电容极小。
磁珠的滤波效果高度依赖安装位置。很多工程师将磁珠随意摆放在PCB空白处，远离干扰源或接口，导致噪声在到达磁珠之前就已经通过空间辐射或寄生耦合"逃逸"。
错误布局：干扰源 ────── 长走线（噪声沿途辐射）────── 磁珠 ──── 敏感电路↑噪声已经辐射出去了，磁珠形同虚设正确布局：干扰源 ── 磁珠 ── 短走线 ── 敏感电路↑紧贴干扰源，噪声无处可逃
布局铁律：
此外，严禁在磁珠下方铺设敏感信号线。磁珠工作时产生的交变磁场会通过电磁耦合污染下方的敏感信号，反而加剧EMC问题。
一些工程师将地平面分割为数字地和模拟地，然后用磁珠连接两端，认为磁珠可以"隔离噪声同时保持直流等电位"。这种做法存在三个致命问题：

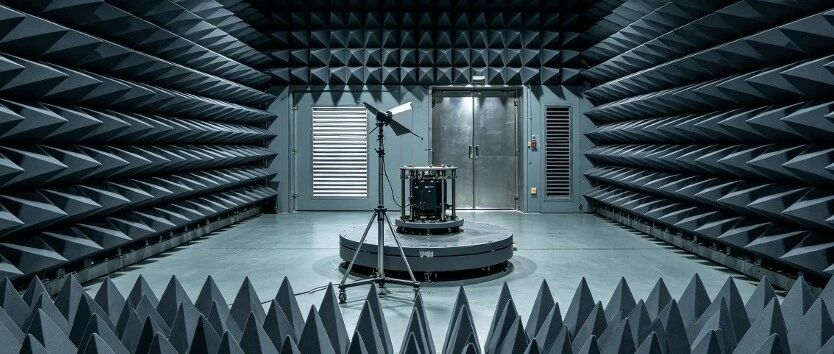

某产品在辐射测试中162MHz频点超标，经排查确认该频点为13.56MHz信号的12倍频。问题根源正是数字地与模拟地之间采用磁珠连接，该磁珠在162MHz频段阻抗高达800Ω，干扰电流流经时形成高压，通过未屏蔽线束辐射出去。将磁珠替换为100MHz频段阻抗仅1Ω的电容后，辐射值降至限值以下。
正确做法：使用完整的地平面，通过合理的分区布局（而非分割地平面）来实现数模隔离。如果确实需要隔离，应使用0Ω电阻或窄铜皮桥接，而非高阻抗磁珠。
三、磁珠选型核心参数全维度对比
三、磁珠选型核心参数全维度对比
不同封装尺寸磁珠在偏置电流下的阻抗对比（标称均为600Ω@100MHz）：
大尺寸磁珠在低频大电流下阻抗保持能力更强，小尺寸磁珠在高频下性能更优。选型时必须同时考虑工作频率和偏置电流。
四、磁珠与电感的选型决策树
四、磁珠与电感的选型决策树
五、LC谐振——磁珠配合电容时的"暗雷"
五、LC谐振——磁珠配合电容时的"暗雷"
磁珠与去耦电容配合使用时，可能产生LC谐振尖峰——这是最容易被忽视的隐患。当磁珠的电感与高Q值去耦电容形成低通滤波器网络时，如果谐振频率低于磁珠的交越频率，滤波器处于欠阻尼状态，不但不能衰减噪声，反而会在谐振频率处放大噪声10~15dB。
三种阻尼方法：
六、磁珠应用禁忌速查表
六、磁珠应用禁忌速查表
七、磁珠正确使用的标准流程
七、磁珠正确使用的标准流程
磁珠选型与验证标准流程：第一步：确定噪声特征· 用频谱分析仪定位超标频点· 确认噪声中心频率（如100MHz、200MHz）第二步：初选磁珠· 查看候选磁珠的ZRX曲线· 确认目标噪声频率处R（电阻分量）最大· 确认额定电流≥实际工作电流的5倍第三步：验证直流偏置效应· 查看厂商提供的”阻抗vs直流偏置电流”曲线· 确认在实际工作电流下，目标频率阻抗仍满足要求第四步：检查LC谐振风险· 计算磁珠电感与去耦电容的谐振频率· 若谐振频率落在噪声频段内→加阻尼电阻第五步：布局验证· 确认磁珠紧贴干扰源或接口· 确认磁珠下方无敏感信号线· 确认输入输出走线不并行第六步：实测验证· 整改后重新测试全频段EMI· 确认无新问题引入
📌 总结：磁珠是EMC设计中的利器，但绝非万能。六大误区——只看标称阻抗不看曲线、忽视直流偏置效应、混淆磁珠与电感、高速信号线随意串联、布局远离干扰源、用磁珠桥接分割地平面——每一个都可能导致"越改越差"的恶性循环。磁珠的核心价值在于其阻性耗能特性——将高频噪声转化为热能而非反射回去，这决定了它最适合用于小电流、高频段的精细滤波场景。选型时必须同时关注三个核心参数：目标频率处的阻抗值、额定电流（实际工作电流不超过20%）、以及直流偏置下的阻抗降额曲线。布局时必须紧贴干扰源或接口，严禁在磁珠下方走敏感信号线。
磁珠就像一味"中药"：用对了是良药（精准抑制特定频率的高频噪声），用错了是毒药（饱和失效、LC谐振、信号劣化、辐射飙升）——而"用对"的前提，是搞清楚你的"病灶"在哪里（噪声频率）、"体质"如何（工作电流和偏置条件）、"药性"是否匹配（阻抗-频率曲线和直流偏置降额），而不是看到"磁珠"两个字就无脑往电路里塞。
