EMC进阶修炼手册
多数人把EMC验证放在研发后期，当样机出现辐射超标、传导干扰、ESD等问题时，只能凭经验整改，电容、磁珠、屏蔽罩挨个换，却摸不清干扰的根源，试对了不知道为啥对，试错了更懵，其实根本原因是设计时没考虑干扰的产生和传播，后期只能瞎撞。
真正的好EMC，是从设计一开始就把干扰掐死在源头，从器件选型、原理图设计，到PCB布局布线、结构屏蔽、接地系统规划，每一个环节的设计细节，都直接决定了产品的电磁兼容性能。所谓玄学，只是对EMC底层原理理解不深，且缺乏正向设计思维而已。
接下来把从画图到做板子的关键步骤，用大白话讲清楚，全是落地的做法，没有虚的。

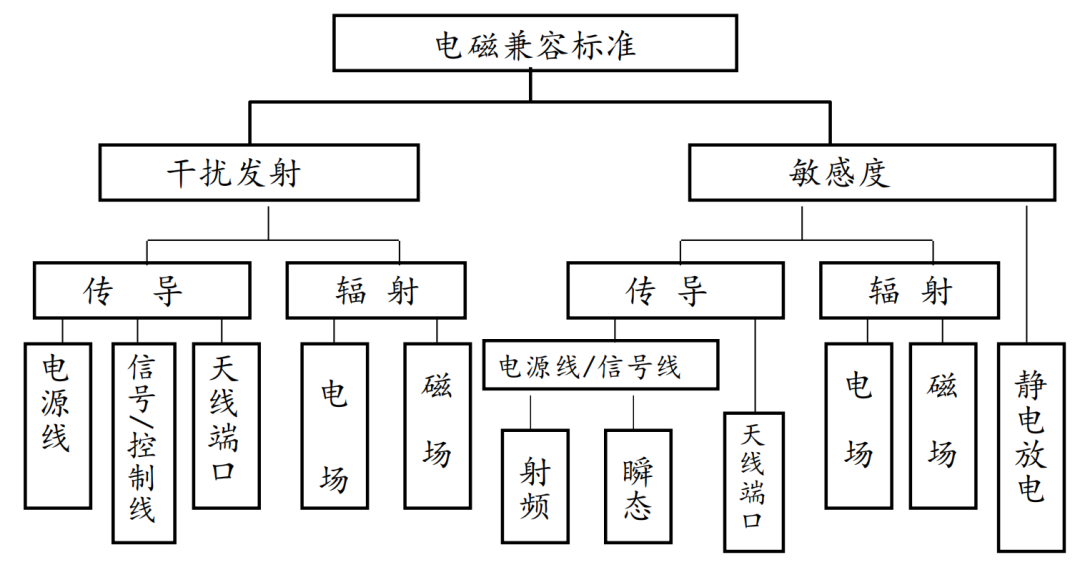

首先要搞清楚EMC标准主要内容：
接下来看看将EMC融合到硬件开发流程中的设计步骤：
原理图阶段的EMC设计，是成本最低、效果最好的环节，核心是预留滤波、隔离电路和保护电路，避免后期无空间整改。

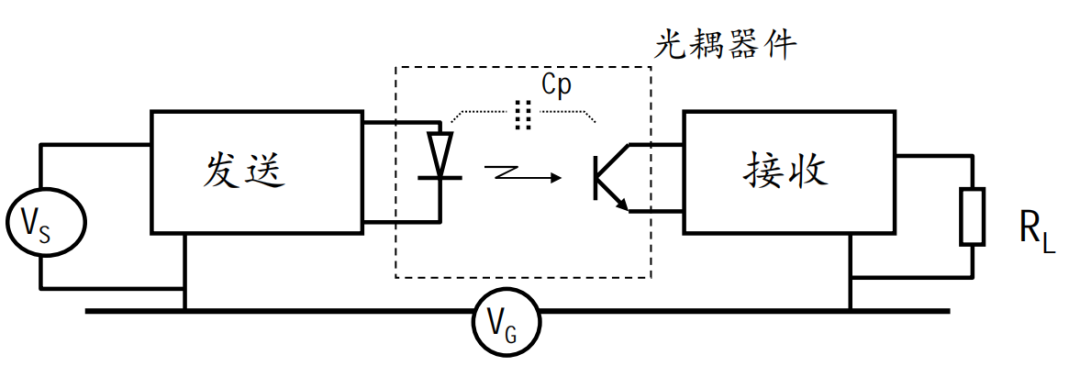

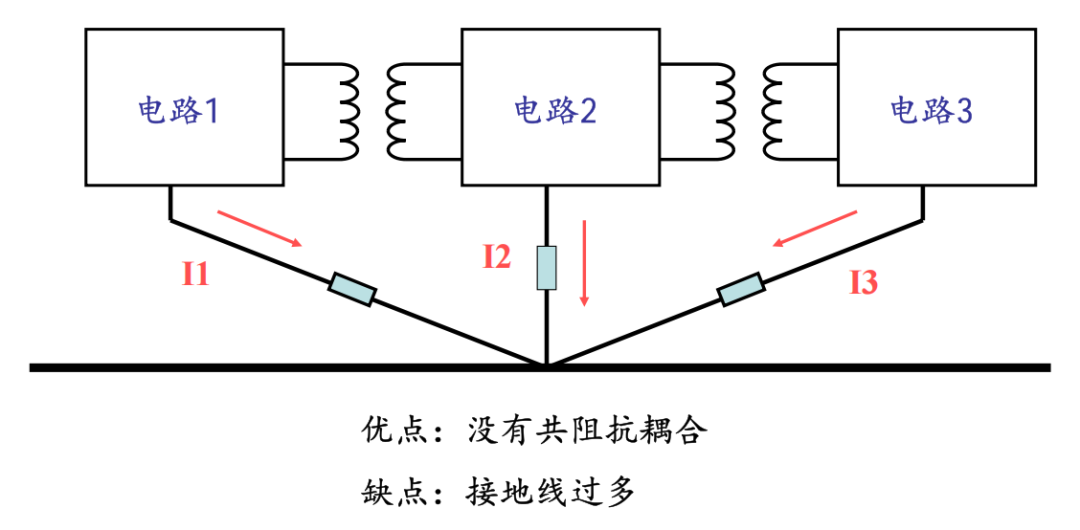

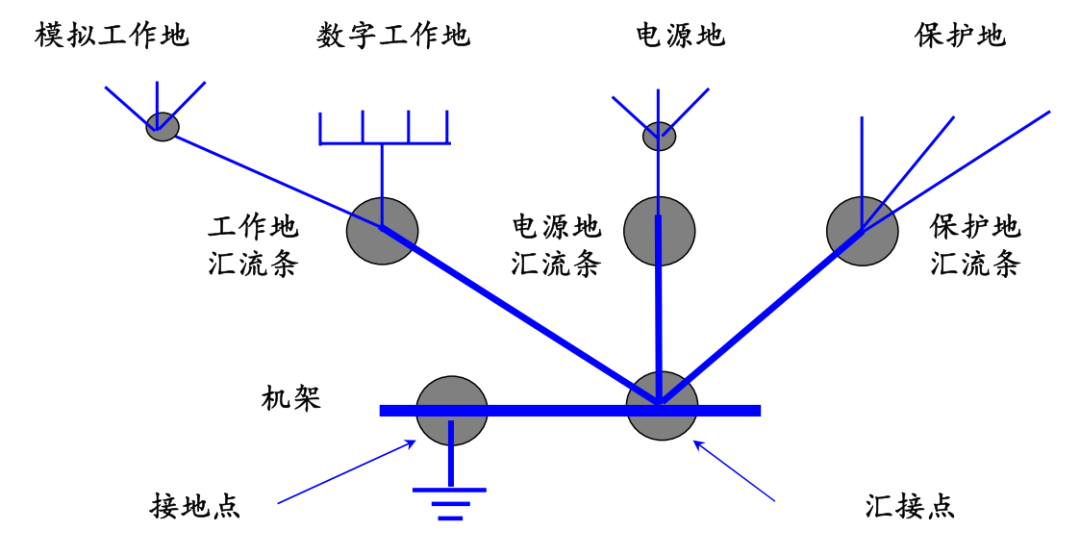

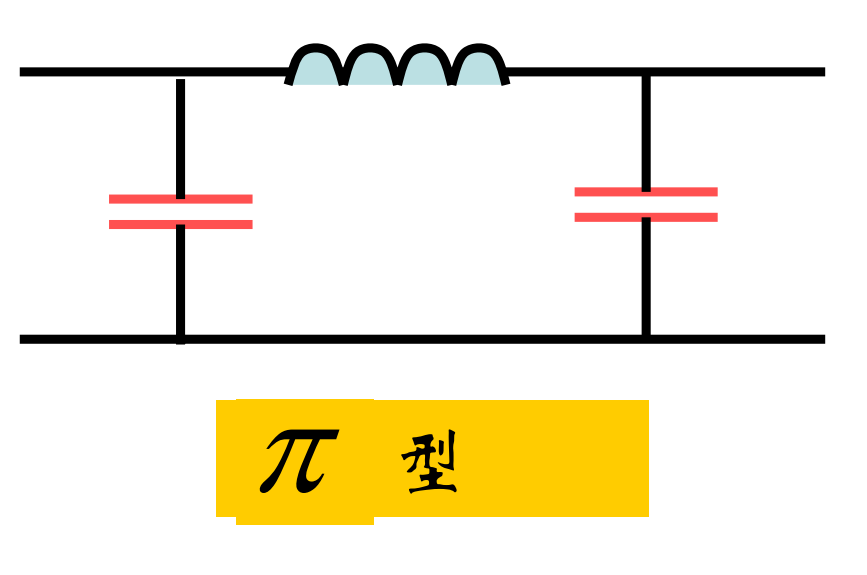

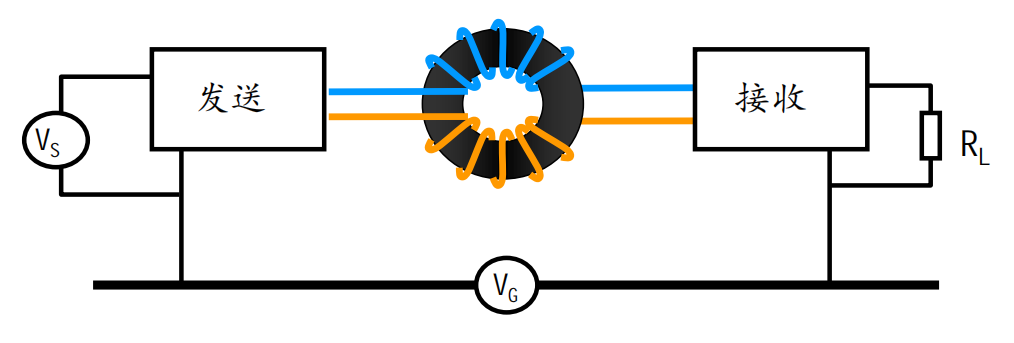

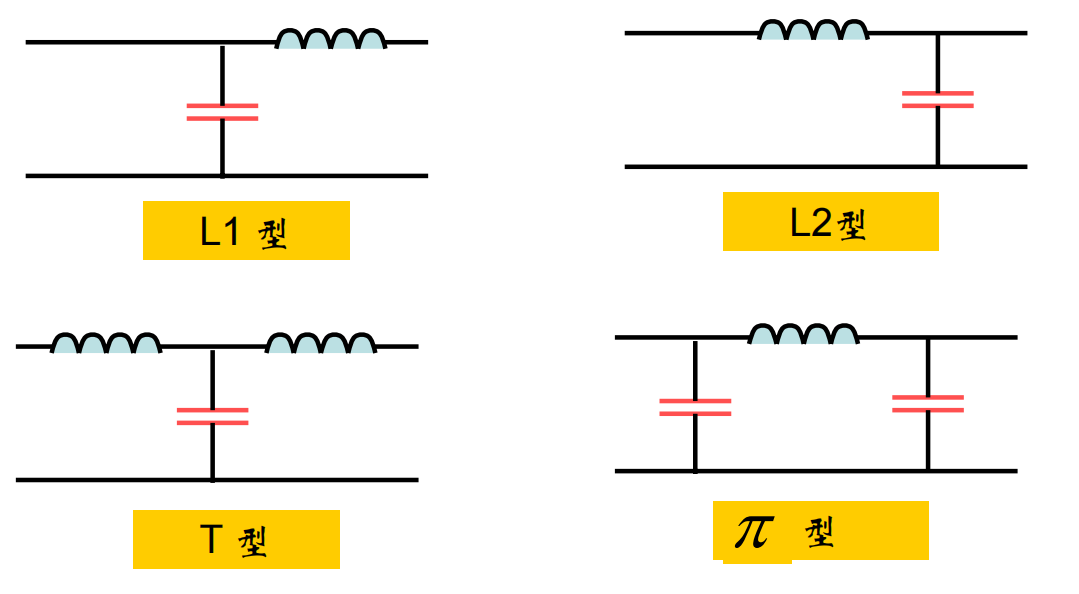

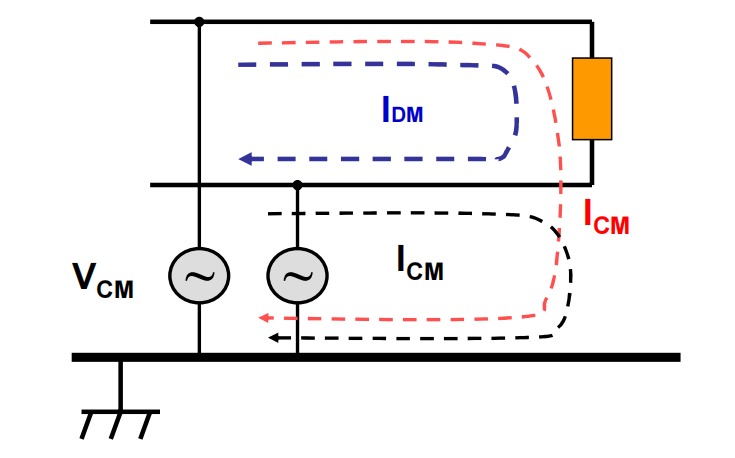

1. 器件选型：优先选低EMI、高抗扰的器件，比如屏蔽型晶振、宽体电容、低内阻MOS管，避免使用高频特性差的杂牌器件；2. 电源滤波：在每路电源输入端加π型滤波，核心芯片的VCC引脚就近加 0.1μF和10μF陶瓷电容，多层板预留电源滤波焊盘；4. 信号防护：对USB、串口、网口等接口加 TVS 管、共模电感，差分信号I2C、SPI、CAN加终端匹配电阻，模拟信号加运放隔离；5. 接地规划：在原理图中明确模拟地、数字地、功率地的划分，预留地隔离电阻、磁珠、光耦，避免后期地平面混接。
PCB 是电磁干扰产生和耦合的主要载体，超过80%的EMC问题都源于PCB布局布线不合理。

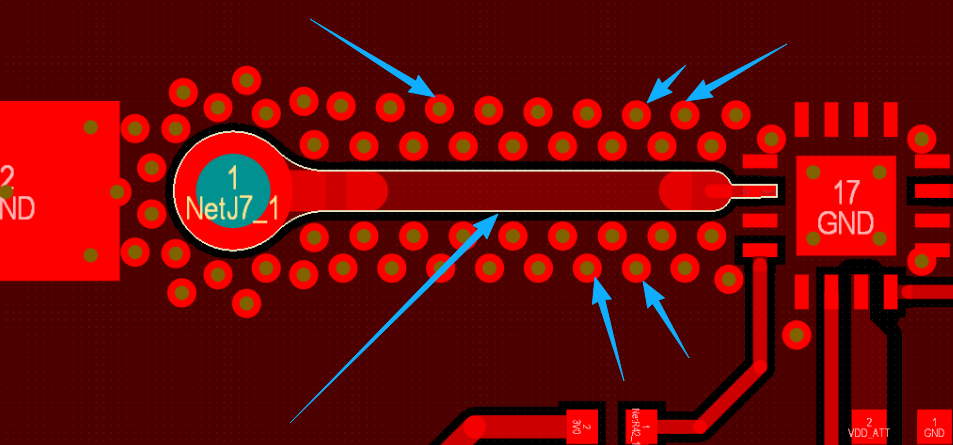

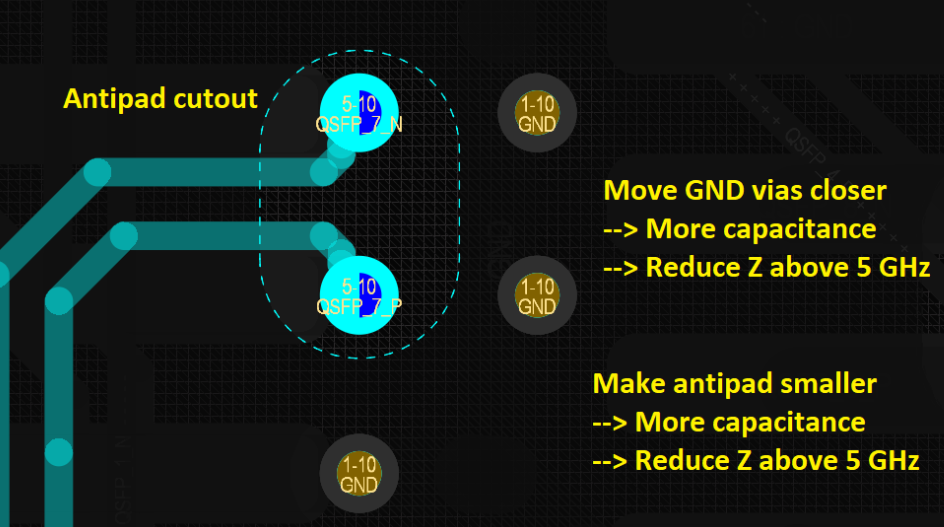

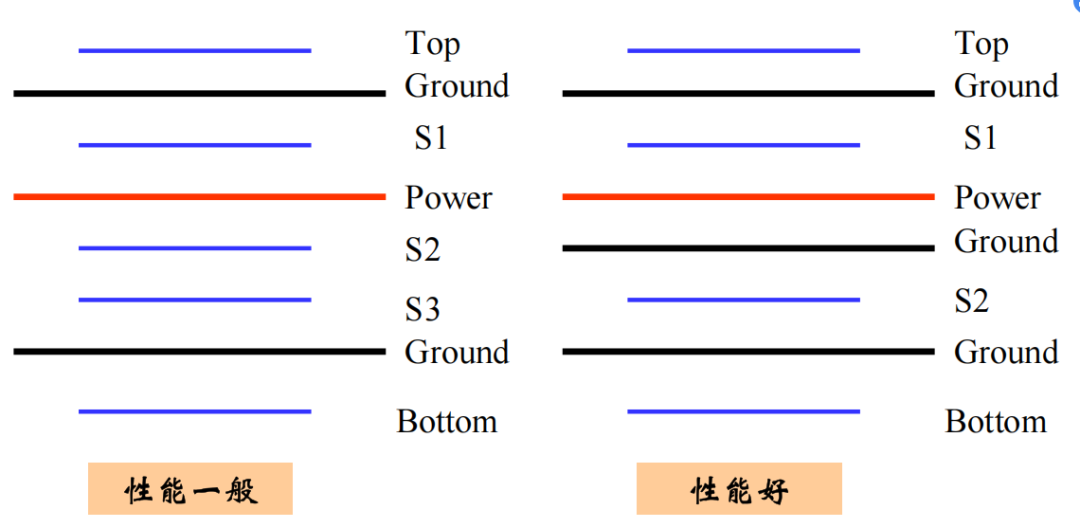

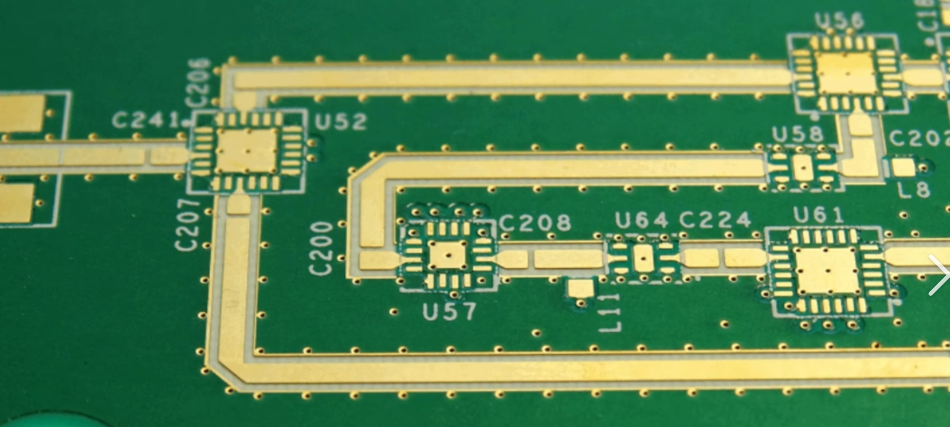

1. 布局：按信号流向布局，把干扰源与敏感设备物理隔离，高频电路与低频电路分开，对外接口放在PCB边缘；2. 布线：时钟、PWM信号短距离走线，避免走长线、绕线，优先用差分走线并做等长匹配，数字信号与模拟信号不交叉，功率线加粗并靠近地线，降低环路面积；3. 地平面：多层板做完整的地平面，双层板尽量铺地并多打接地过孔，模拟地与数字地在单点连接，避免地平面形成大环路导致辐射超标；4. 电源平面：多层板做独立的电源平面，与地平面紧密耦合，避免电源走线过长导致压降和干扰；5. 过孔：高速高频信号过孔尽量少，过孔周围打伴随地孔或者高频屏蔽，避免过孔在不同地平面之间随意切换。
对射频、工业控制、汽车电子类有意发射类产品，仅靠电路和PCB设计不足以解决辐射问题，需要结构与屏蔽的配合。

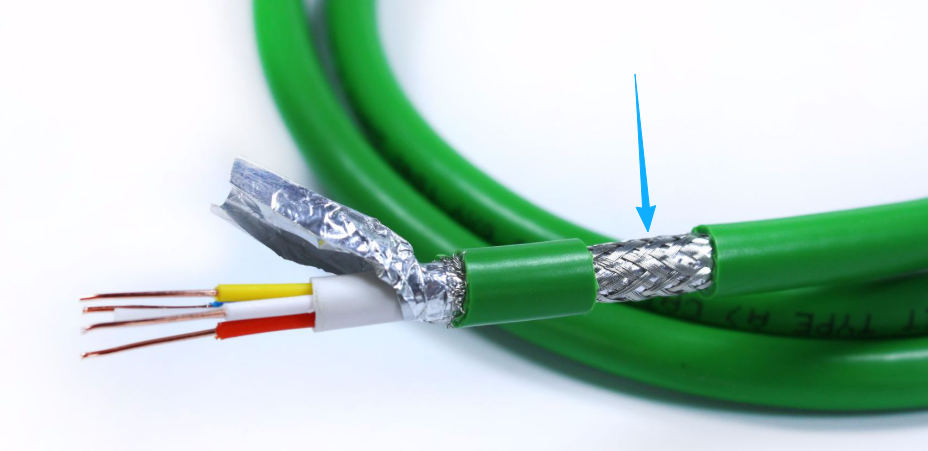

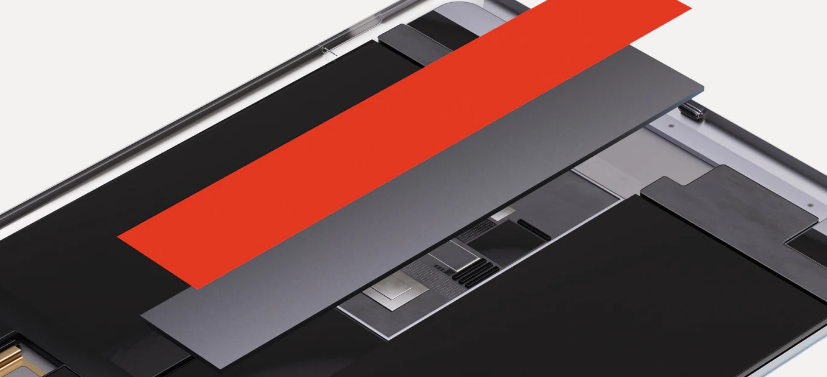

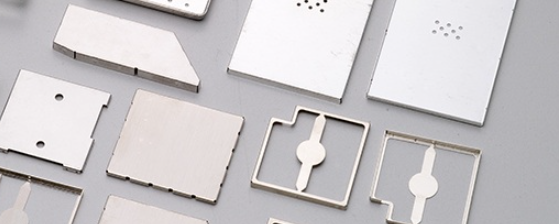

1. 屏蔽罩：对晶振、射频模块、开关电源加金属屏蔽罩，屏蔽罩底部必须与 PCB地平面紧密接触，多打接地过孔，避免屏蔽罩形成空腔谐振；2. 外壳设计：金属外壳做接地处理，塑料外壳内贴导电布，外壳接缝处用导电泡棉密封，减少辐射泄漏；3. 线缆设计：对外连接电源线、信号线用屏蔽线，屏蔽层两端接地或单端接地，线缆尽量短，避免盘绕形成天线辐射；4. 接口密封：对外接口处加防水导电胶圈，既防止水尘进入，又保证屏蔽连续性。
EMC正向设计需要把验证提前到设计阶段，通过仿真和样机测试，及时发现问题并优化，避免后期大规模返工。
1. 仿真验证：在PCB设计阶段，用EMC仿真软件对时钟电路、电源电路做辐射仿真，对滤波电路做衰减仿真，提前发现布局布线的问题；2. 样机测试：制作样机，提前摸底，针对问题优化设计，而非等到量产样机才做正式EMC测试；3. 量产优化：根据正式EMC测试报告，对设计做微调，形成标准化的设计模板，为后续同类产品复用。很多工程师觉得EMC难，本质是缺乏标准化的EMC设计规则，而是依赖个人经验。真正的 EMC 设计，是把零散的经验转化为可复 制、可落地的设计规范，让每一个工程师都能按规则设计，而不是仅仅凭感觉。
1. 制定企业级EMC设计规范：结合产品类型和EMC标准，制定原理图、PCB、结构的EMC设计细则，明确器件选型、滤波电路、布局布线的强制要求；2. 建立EMC设计Checklist：在设计评审阶段，按清单逐一检查，避免遗漏关键设计点；3. 积累EMC设计案例库：把过往产品的EMC问题、整改方案、设计优化点整理成案例，让工程师从案例中理解为什么这么设计；4. EMC评审：把EMC评审纳入研发流程的关键节点，未通过EMC评审的设计，不允许进入下一阶段。
