加了屏蔽壳，辐射发射依旧超标是什么原因？

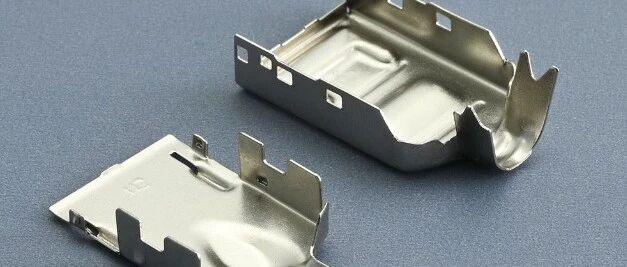

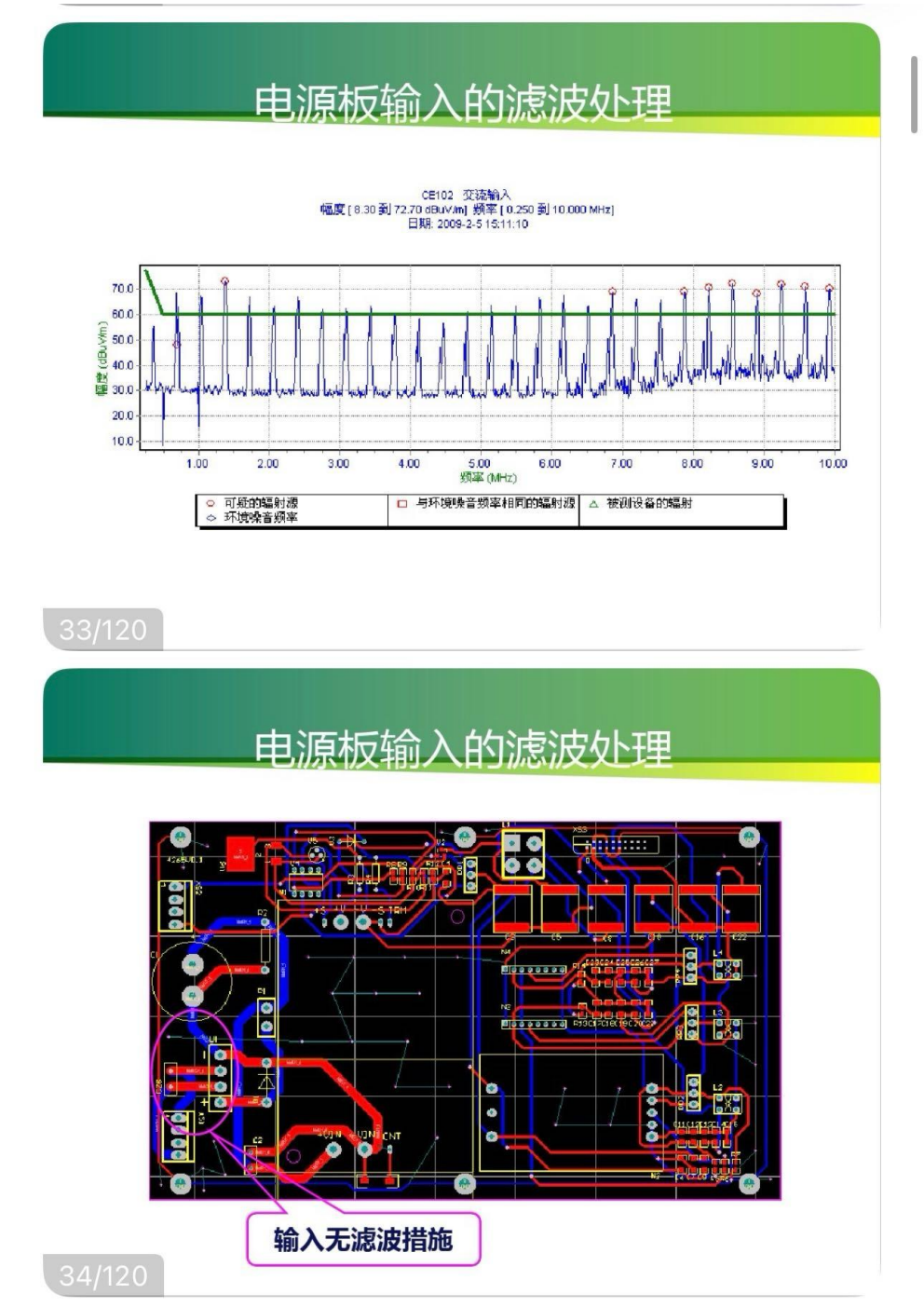

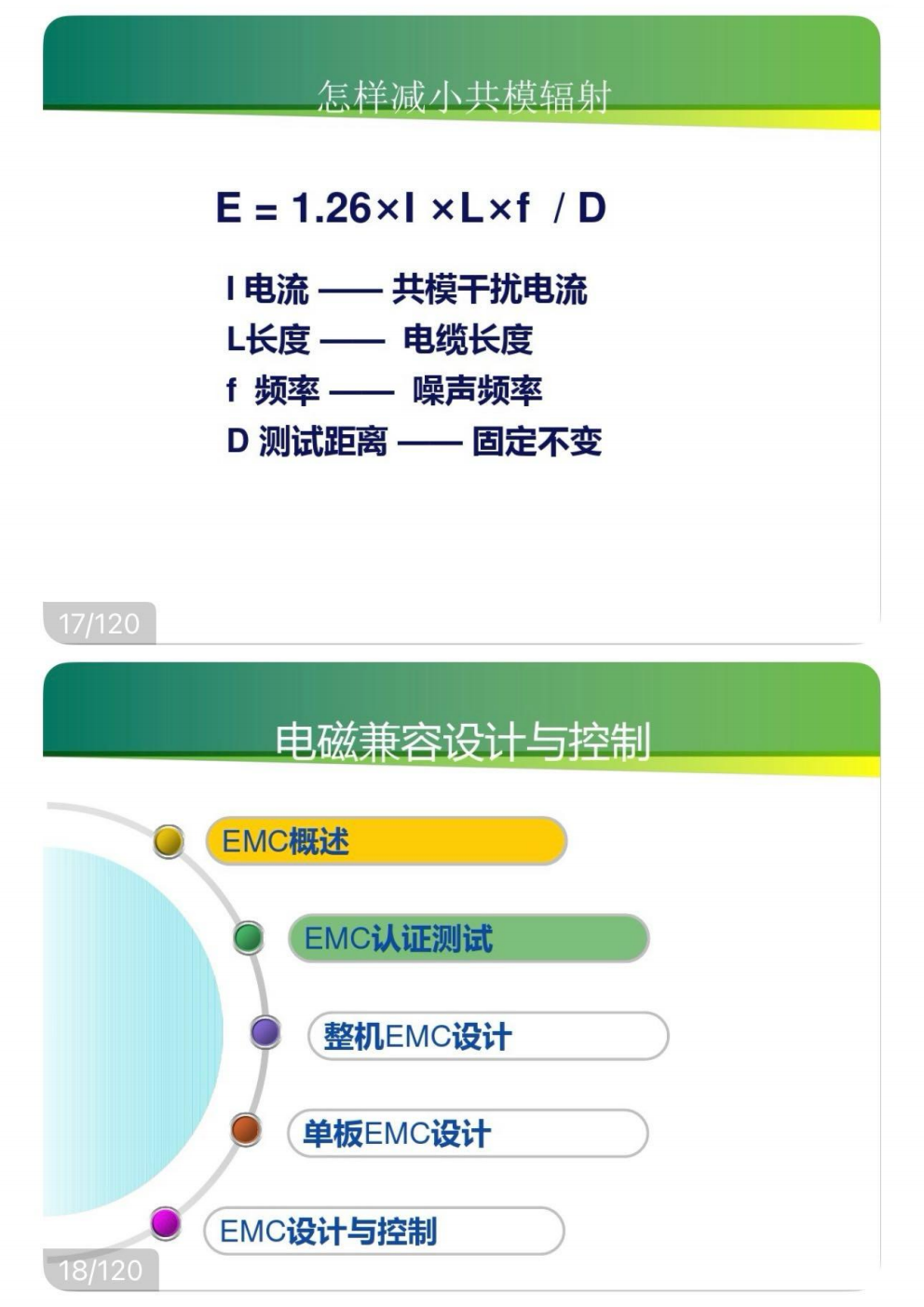

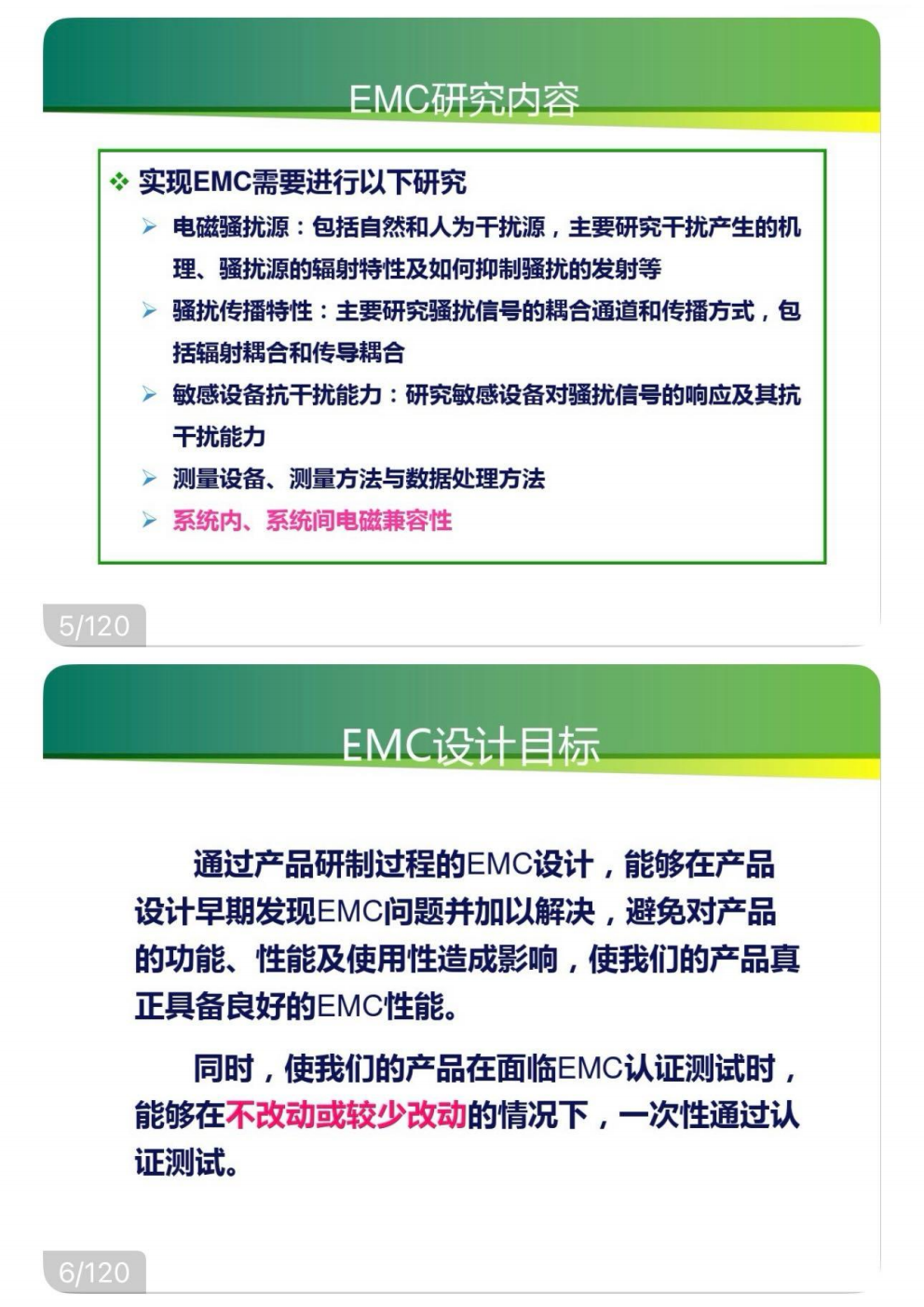

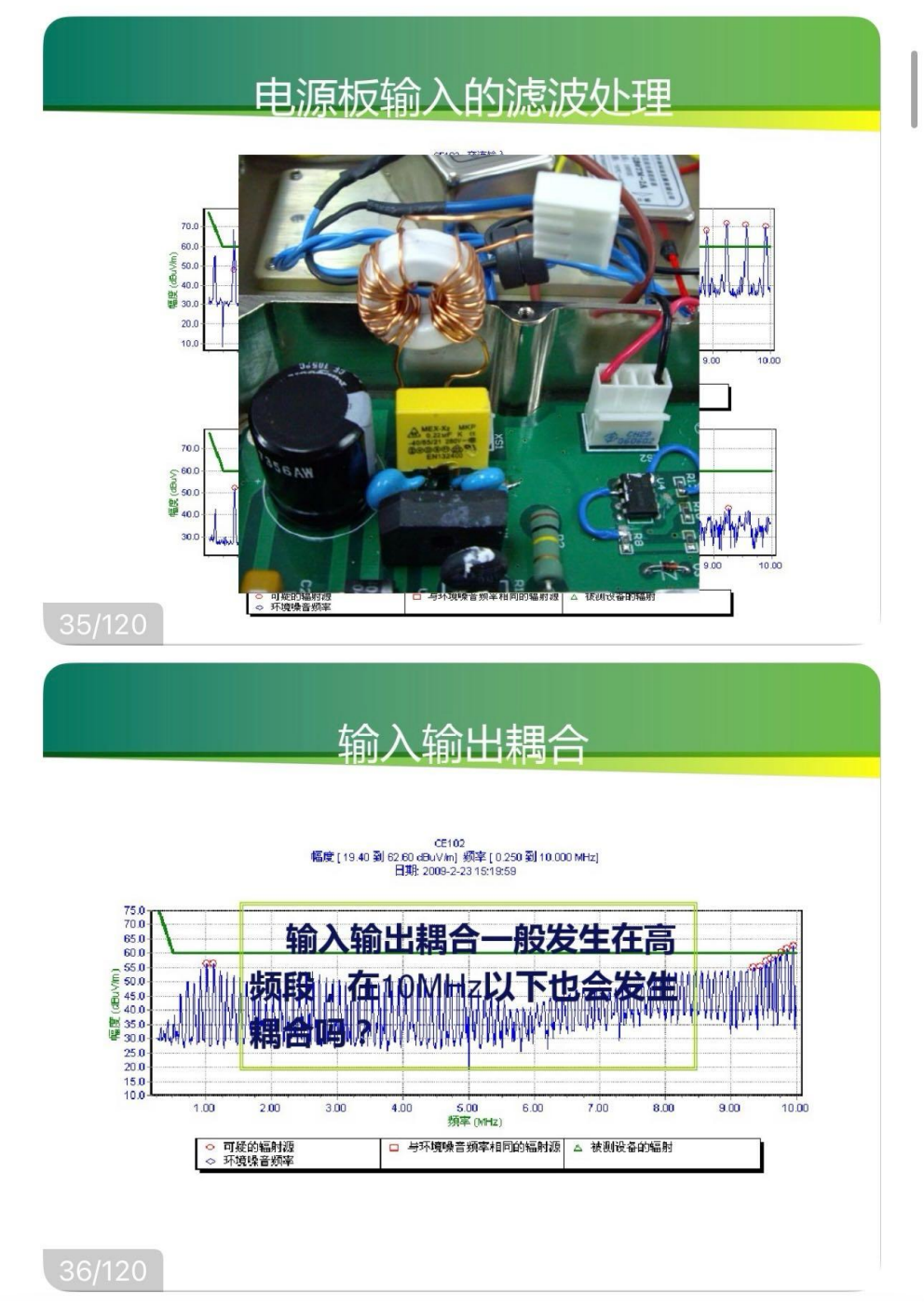

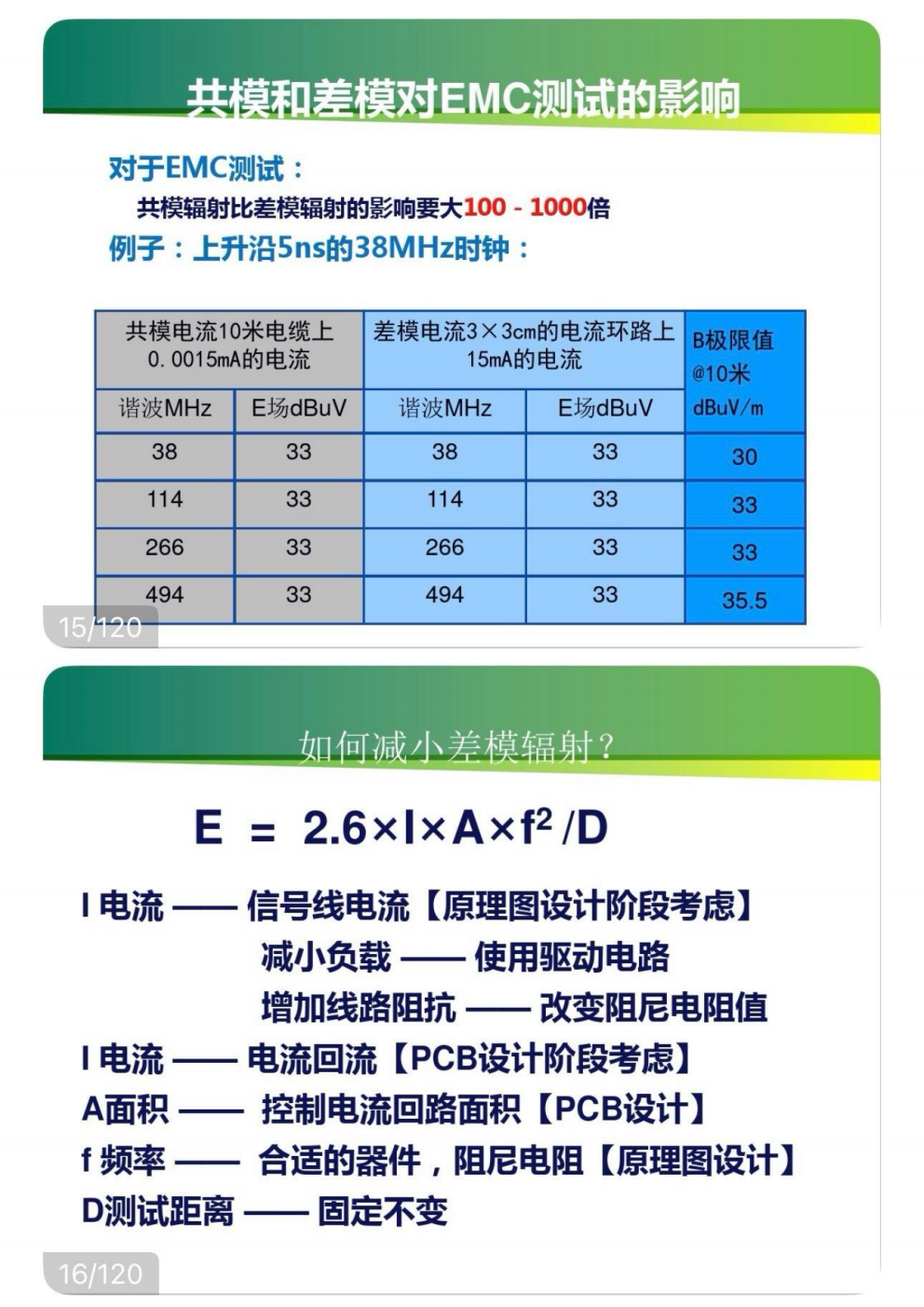

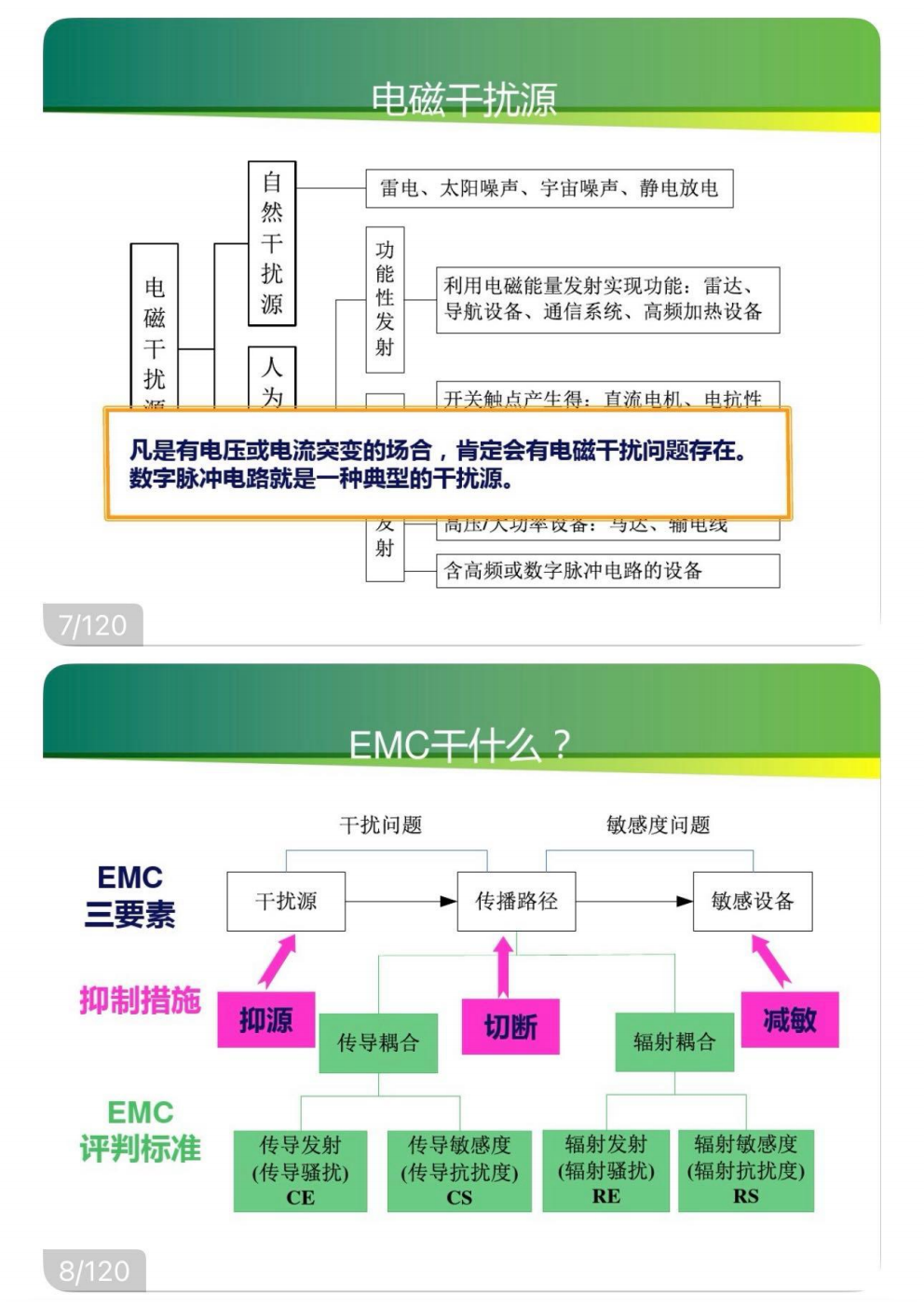

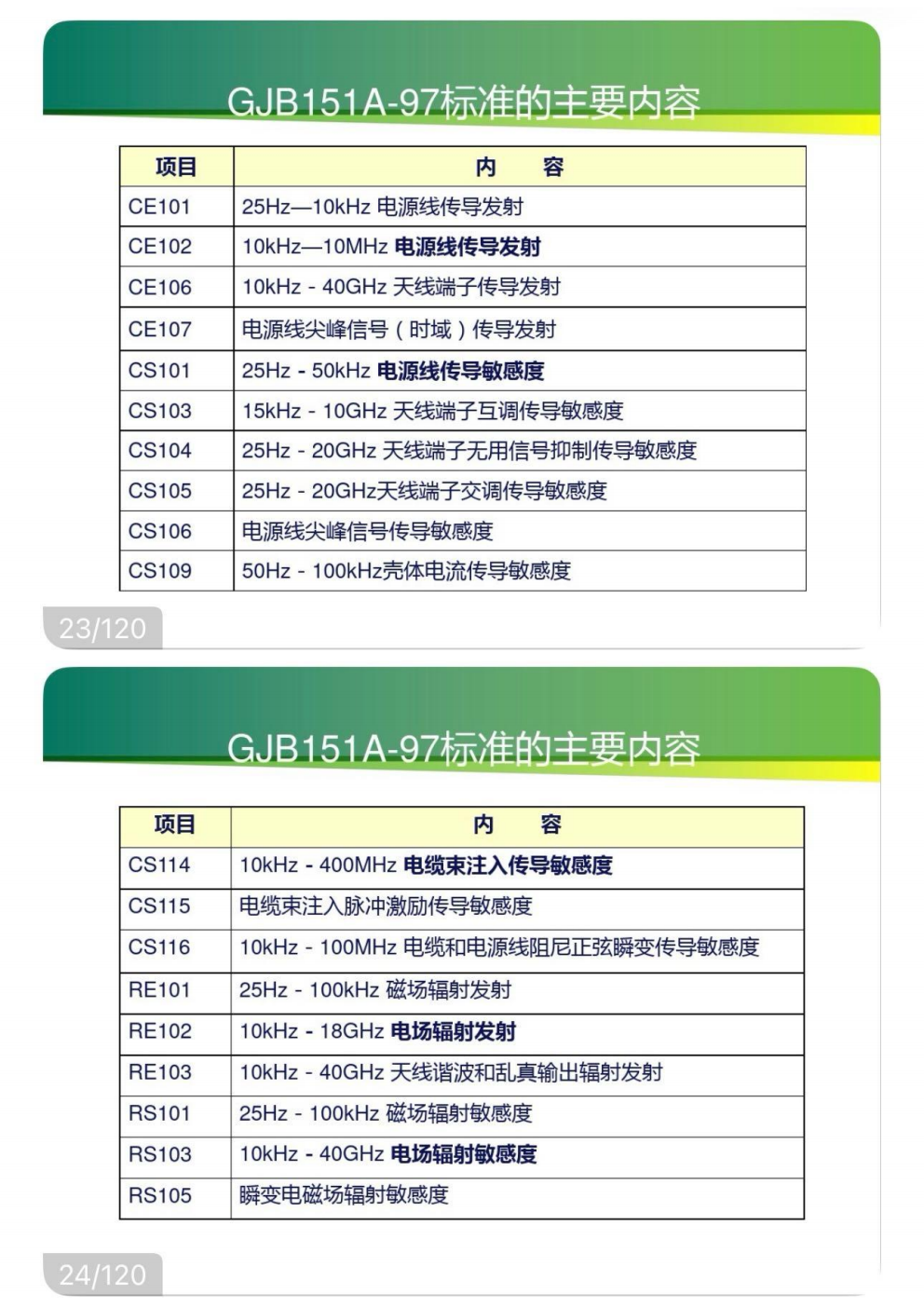

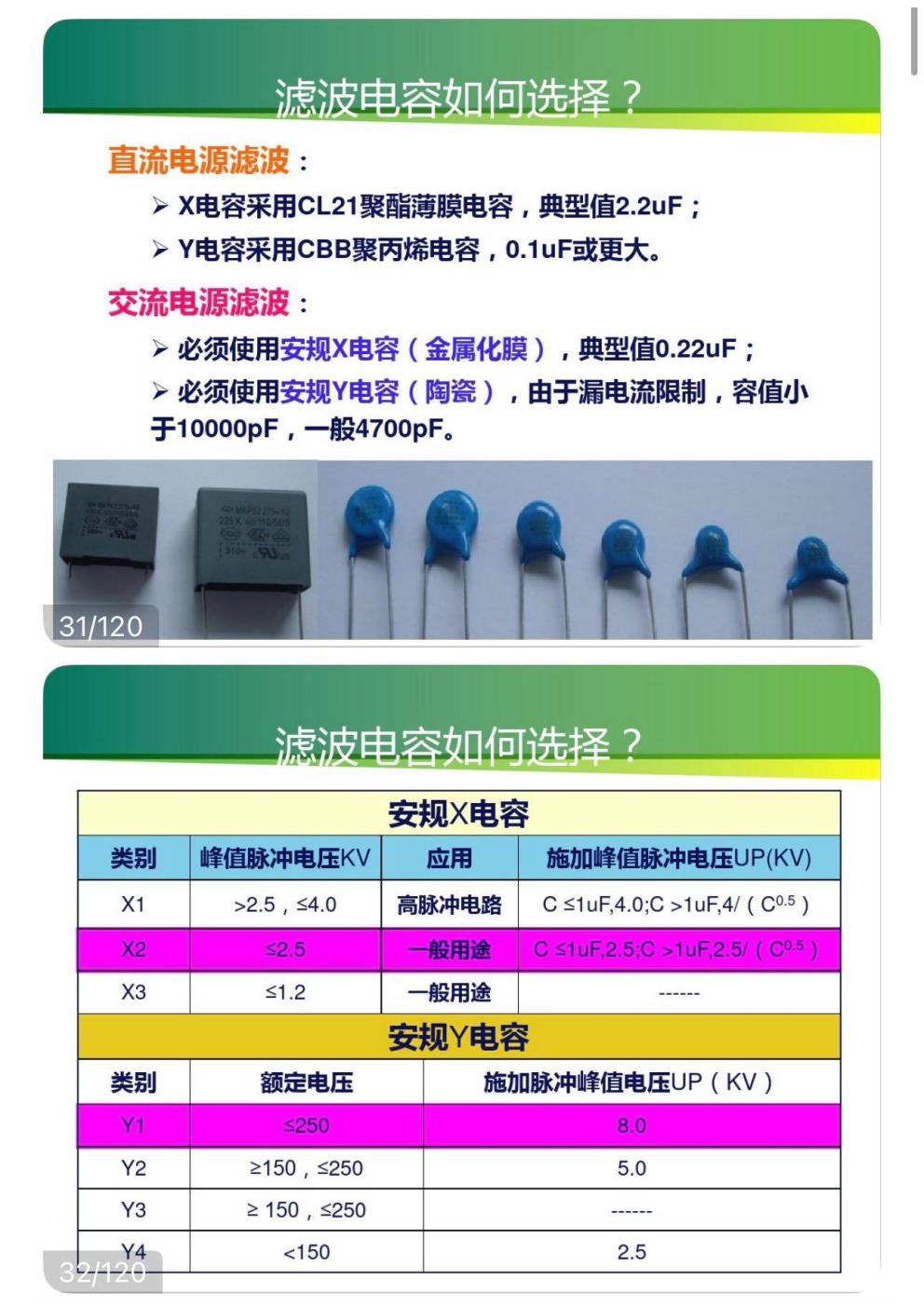

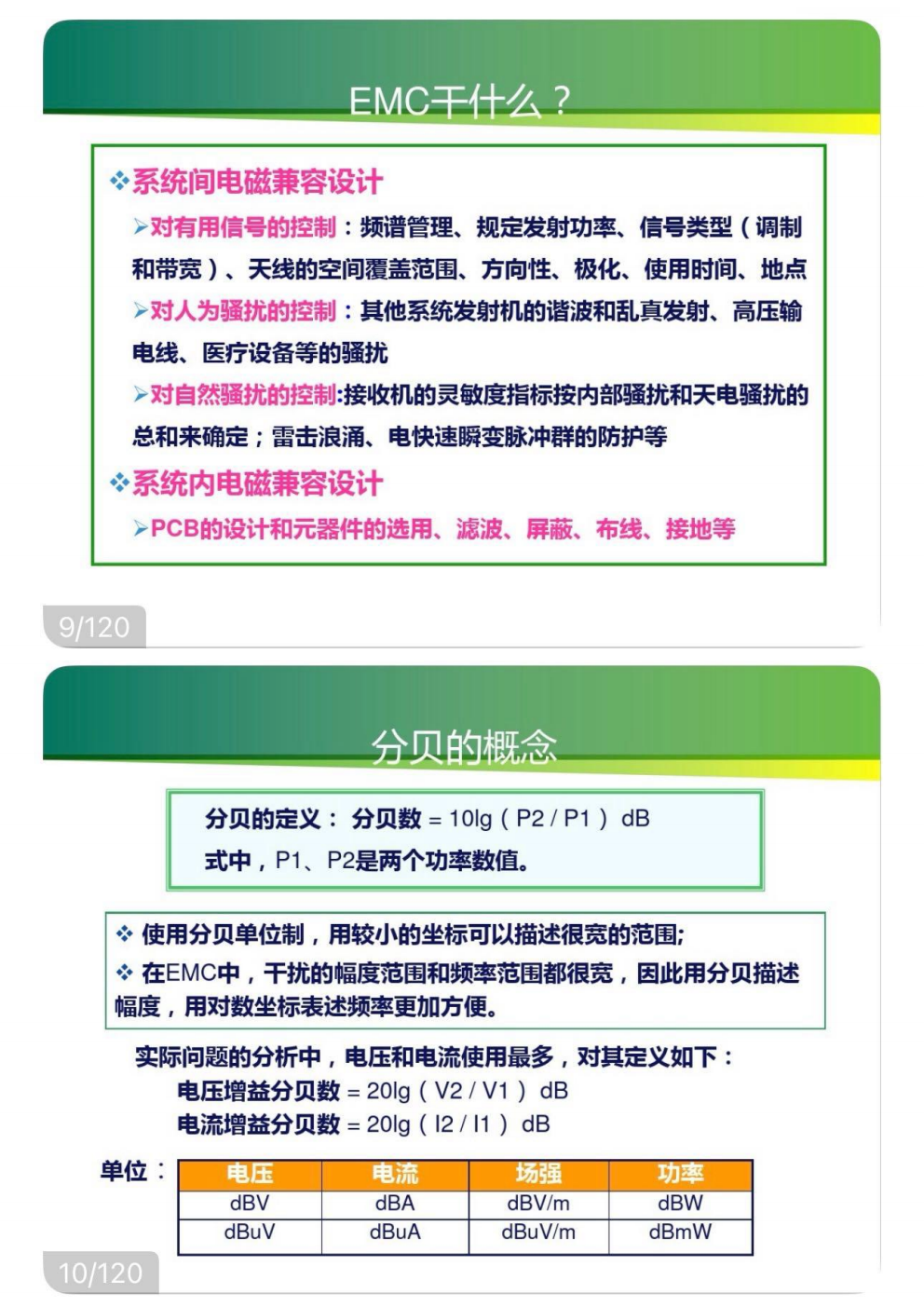

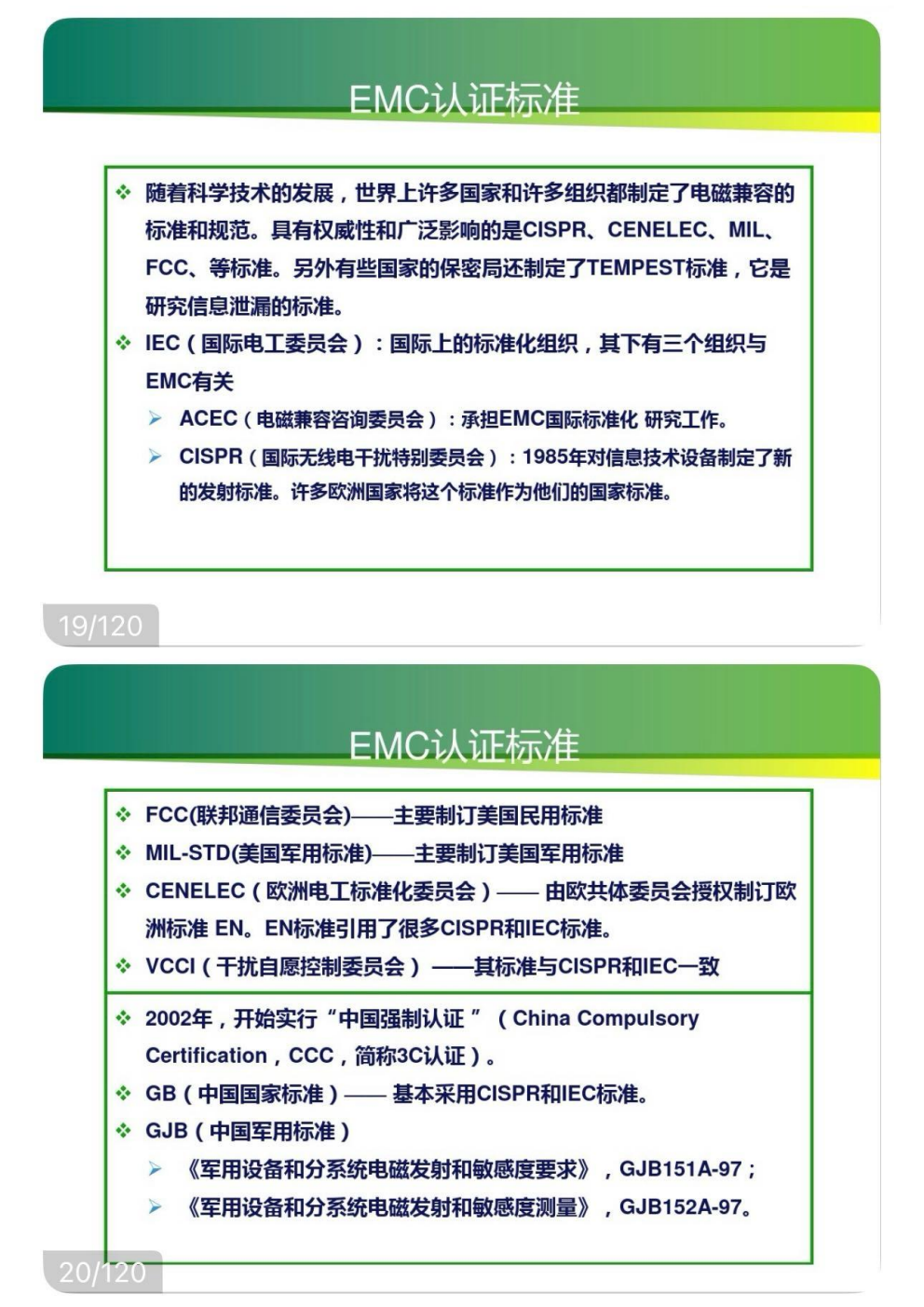

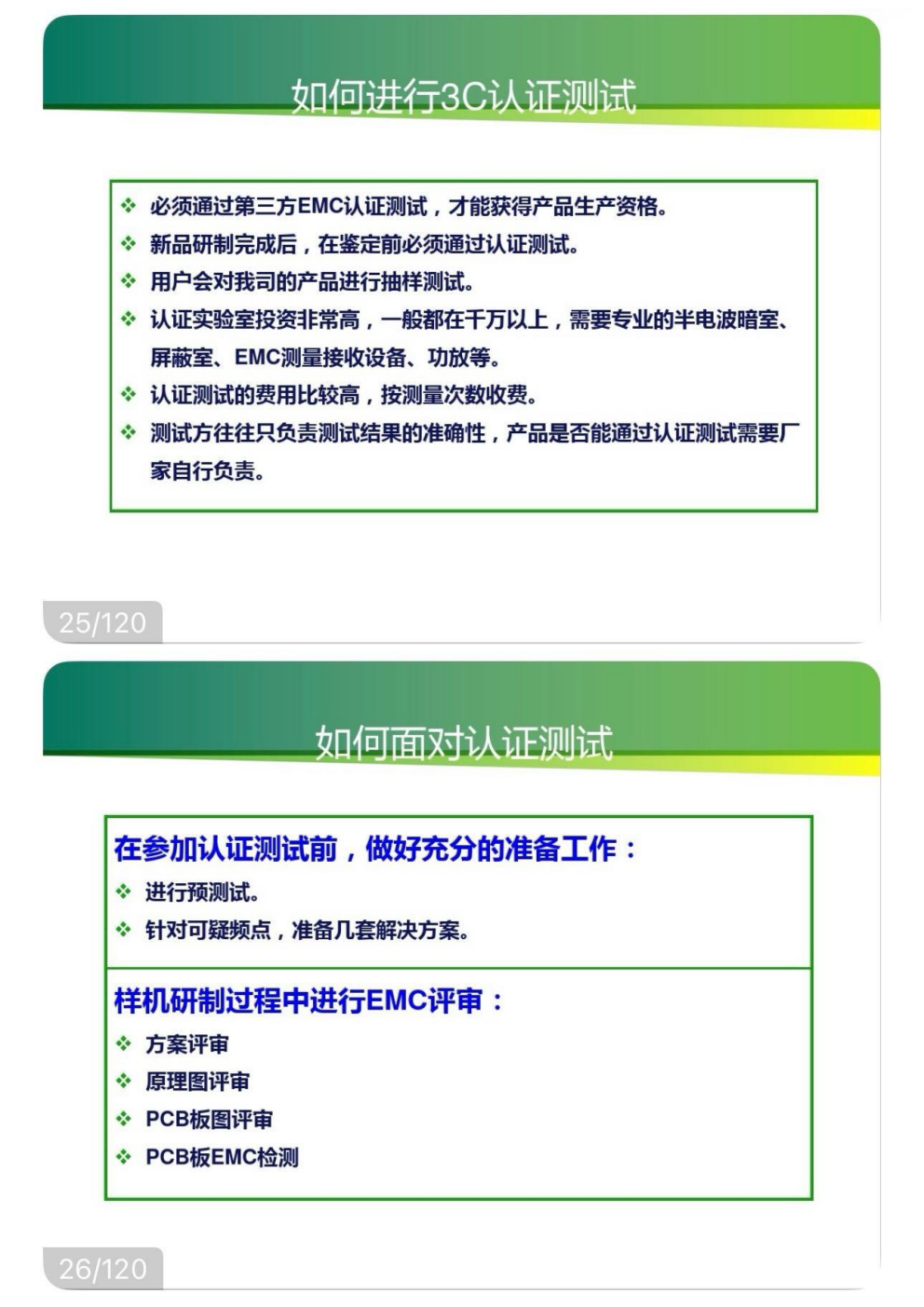

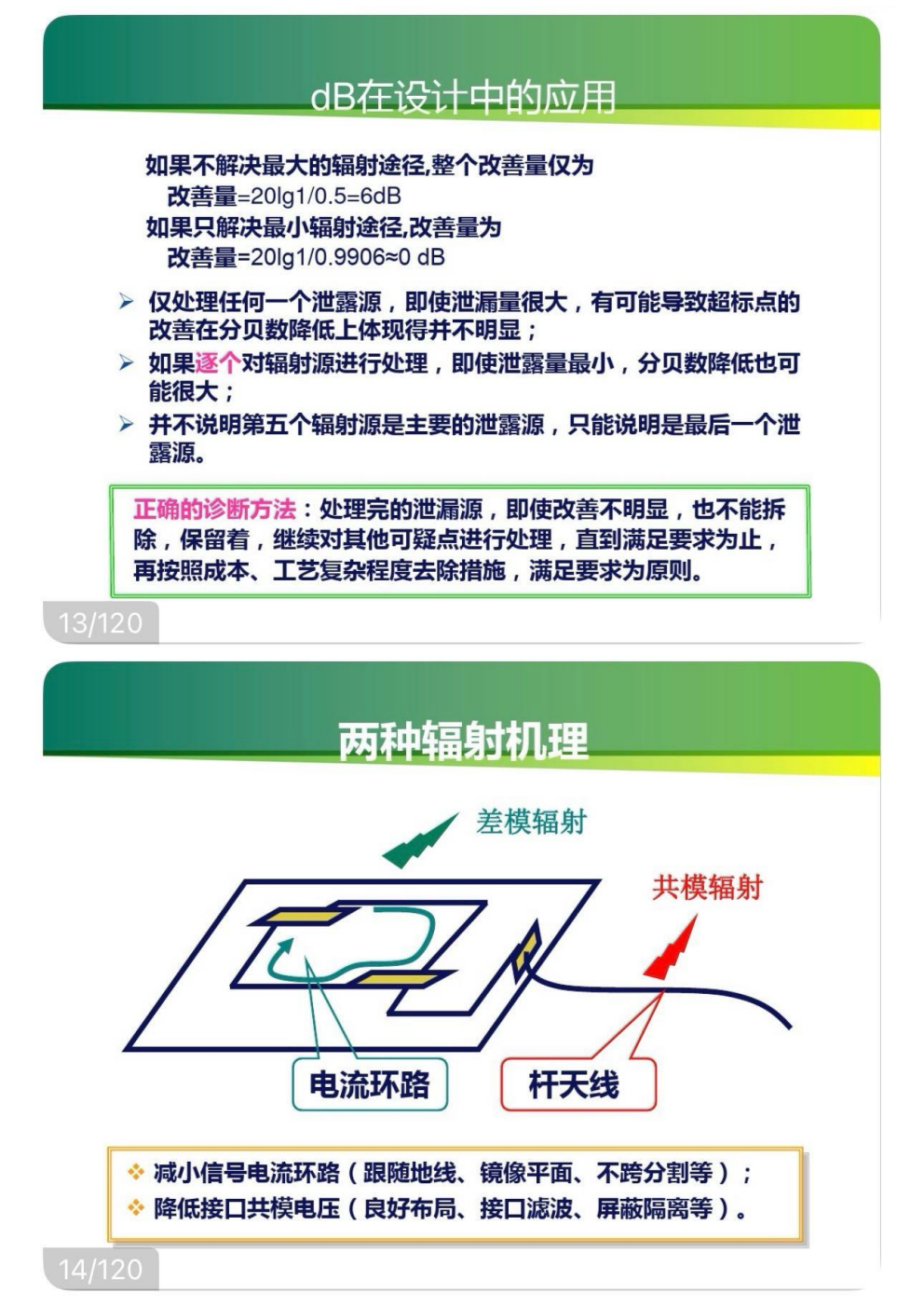

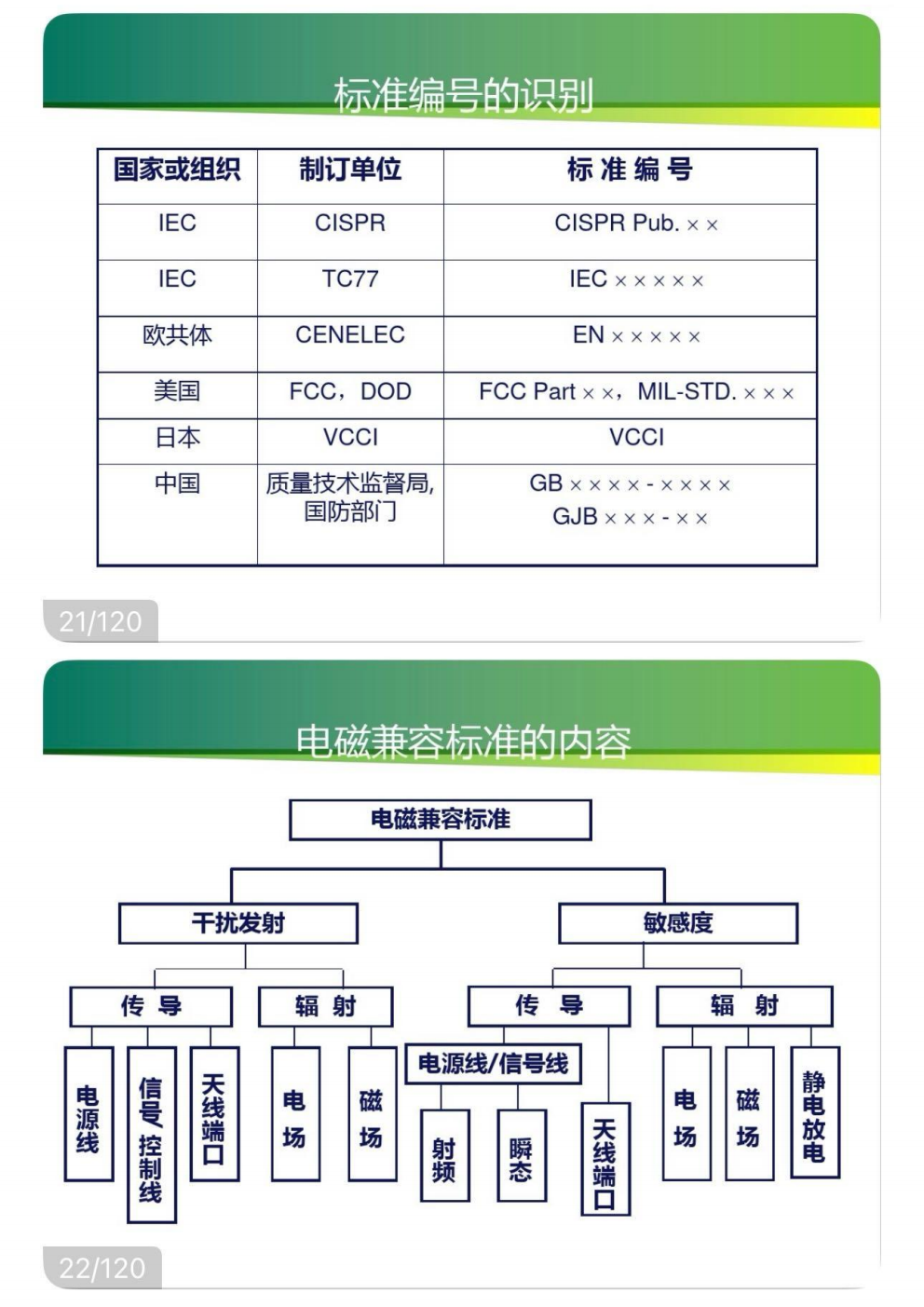

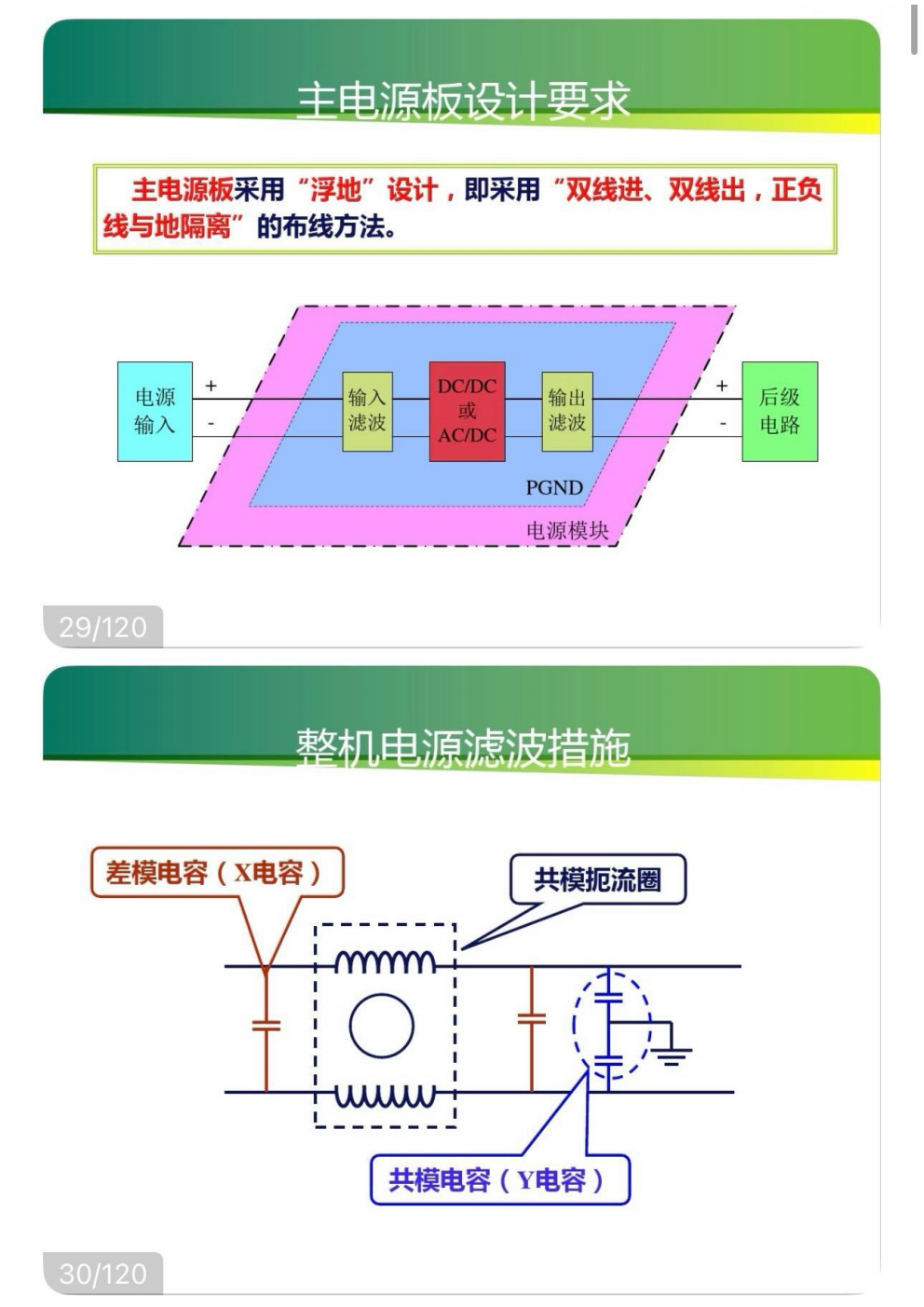

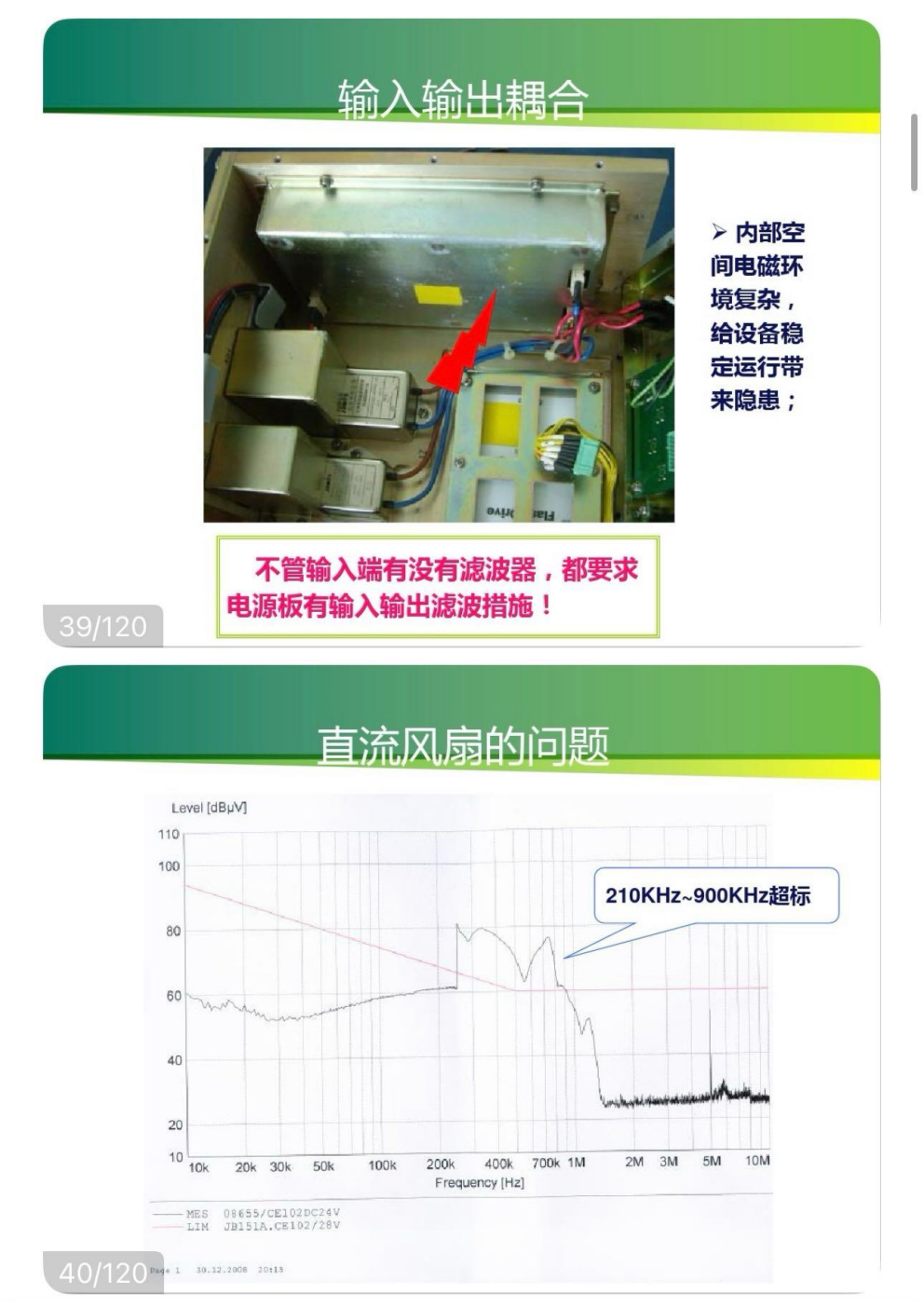

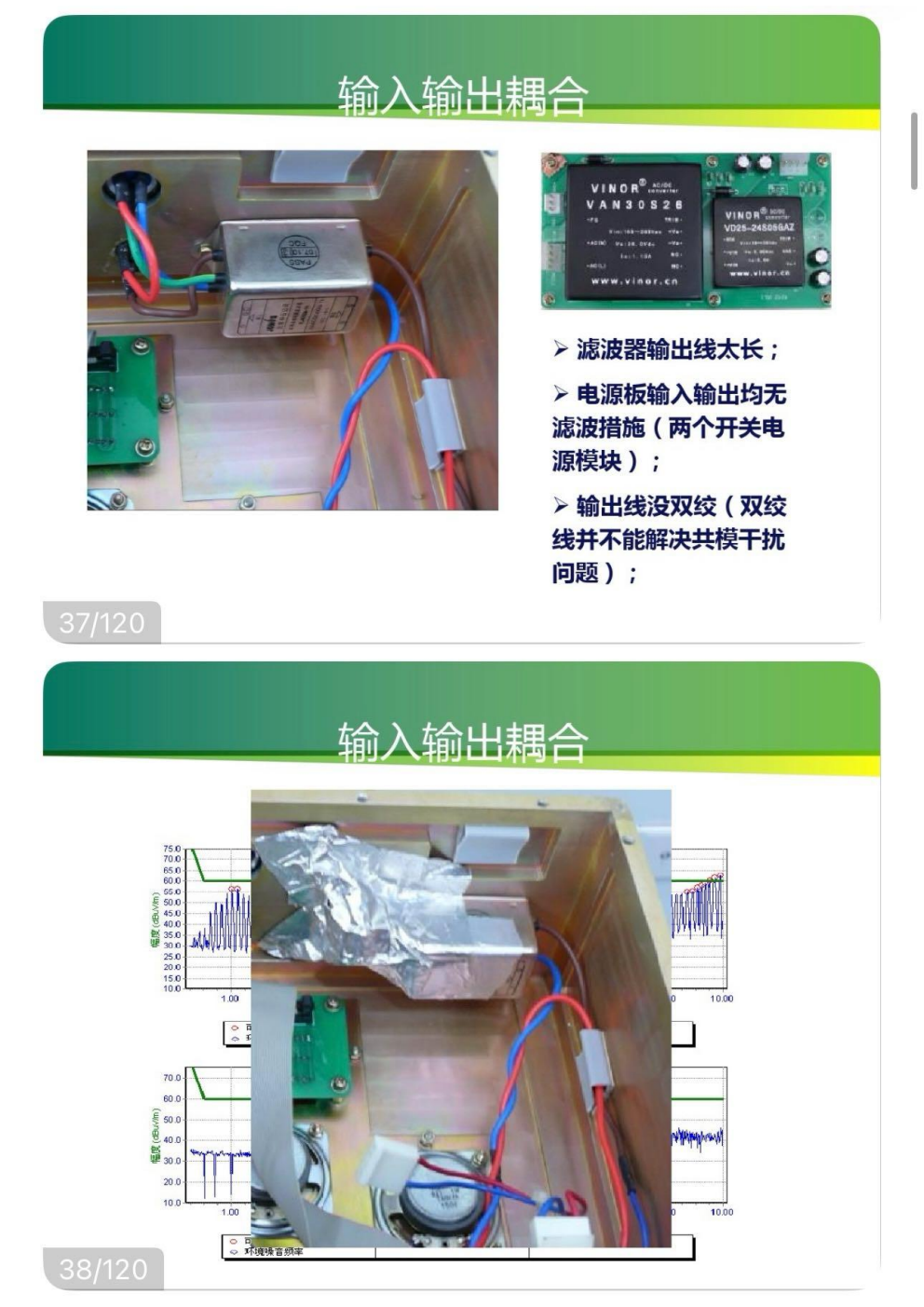

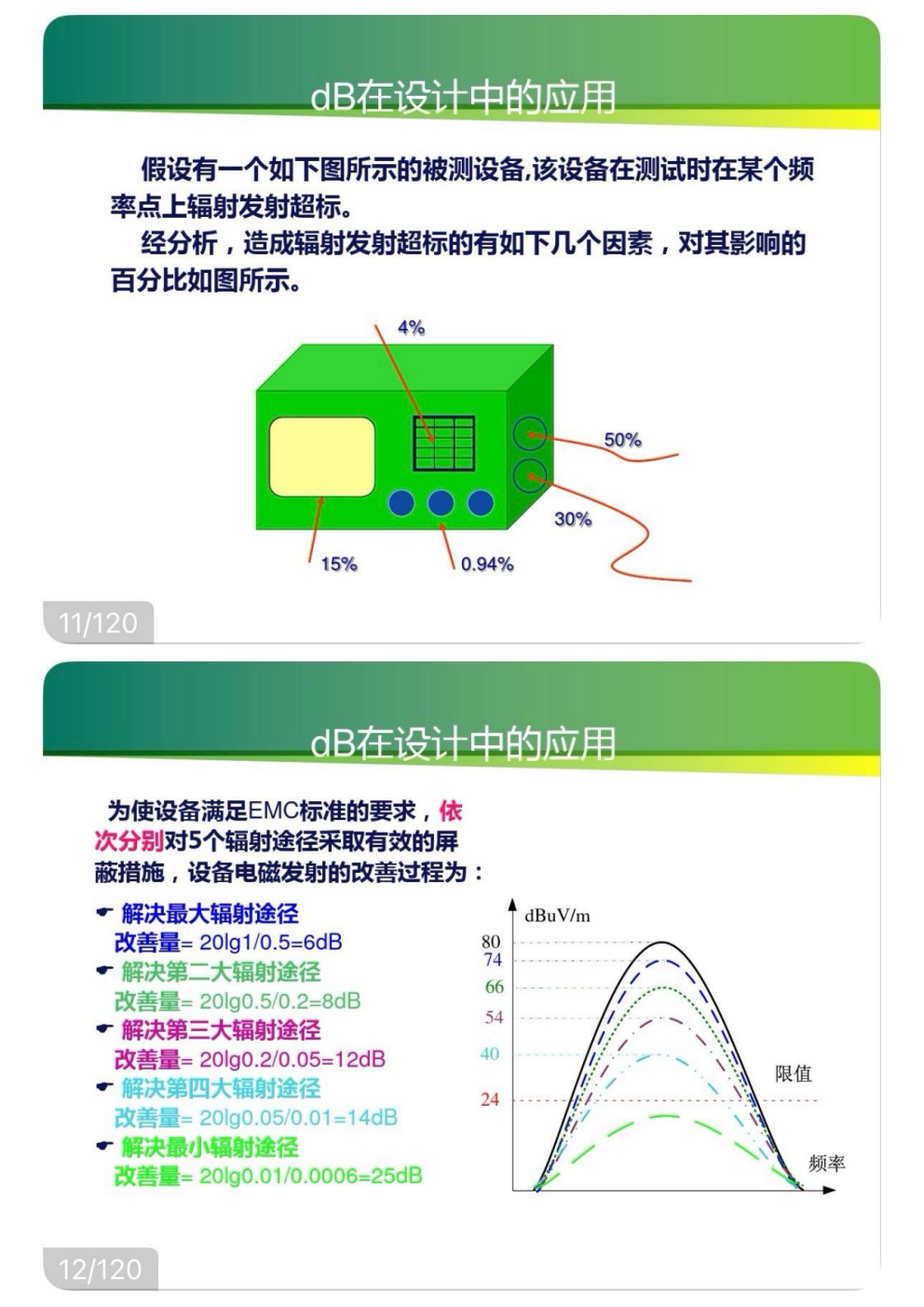

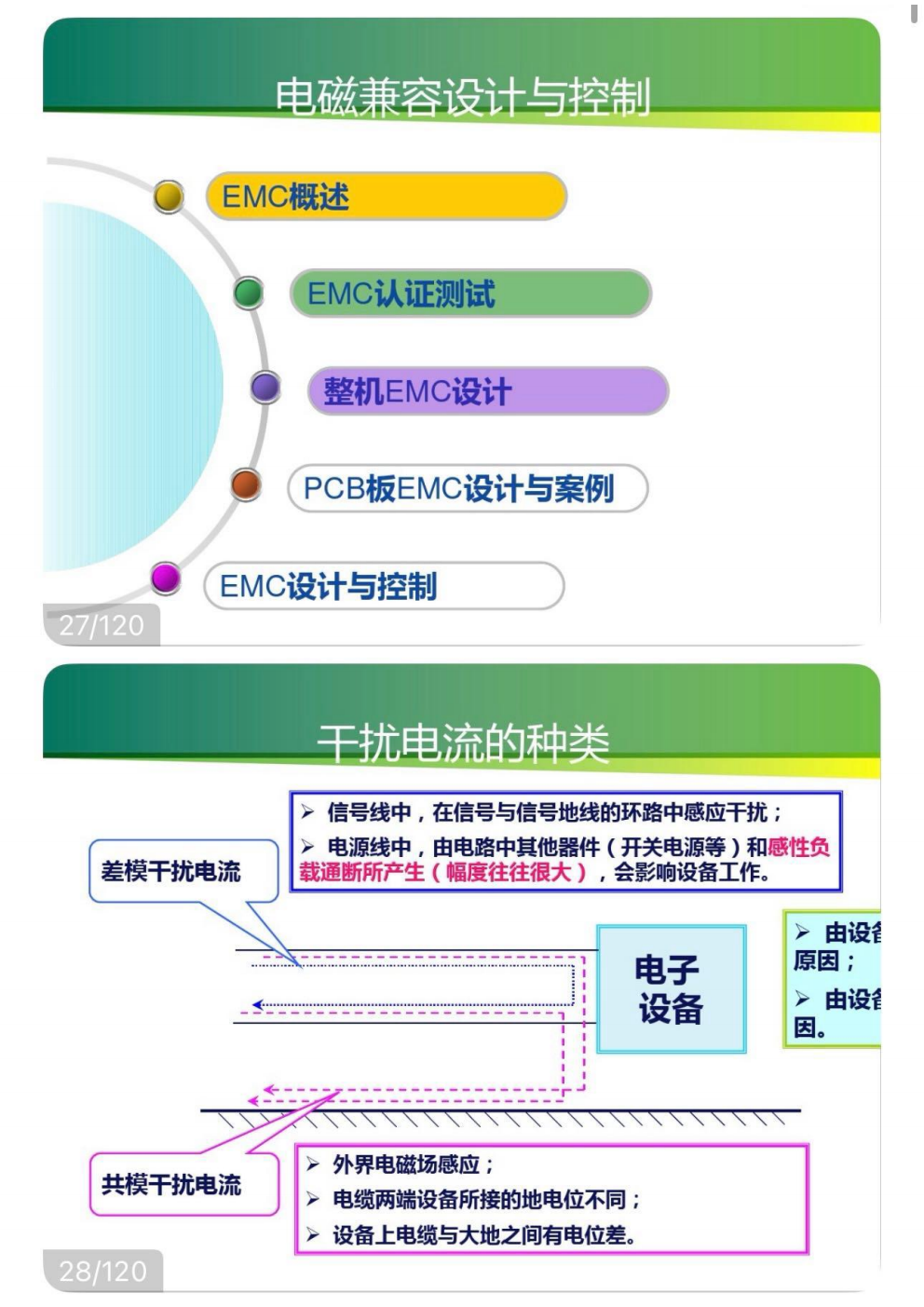

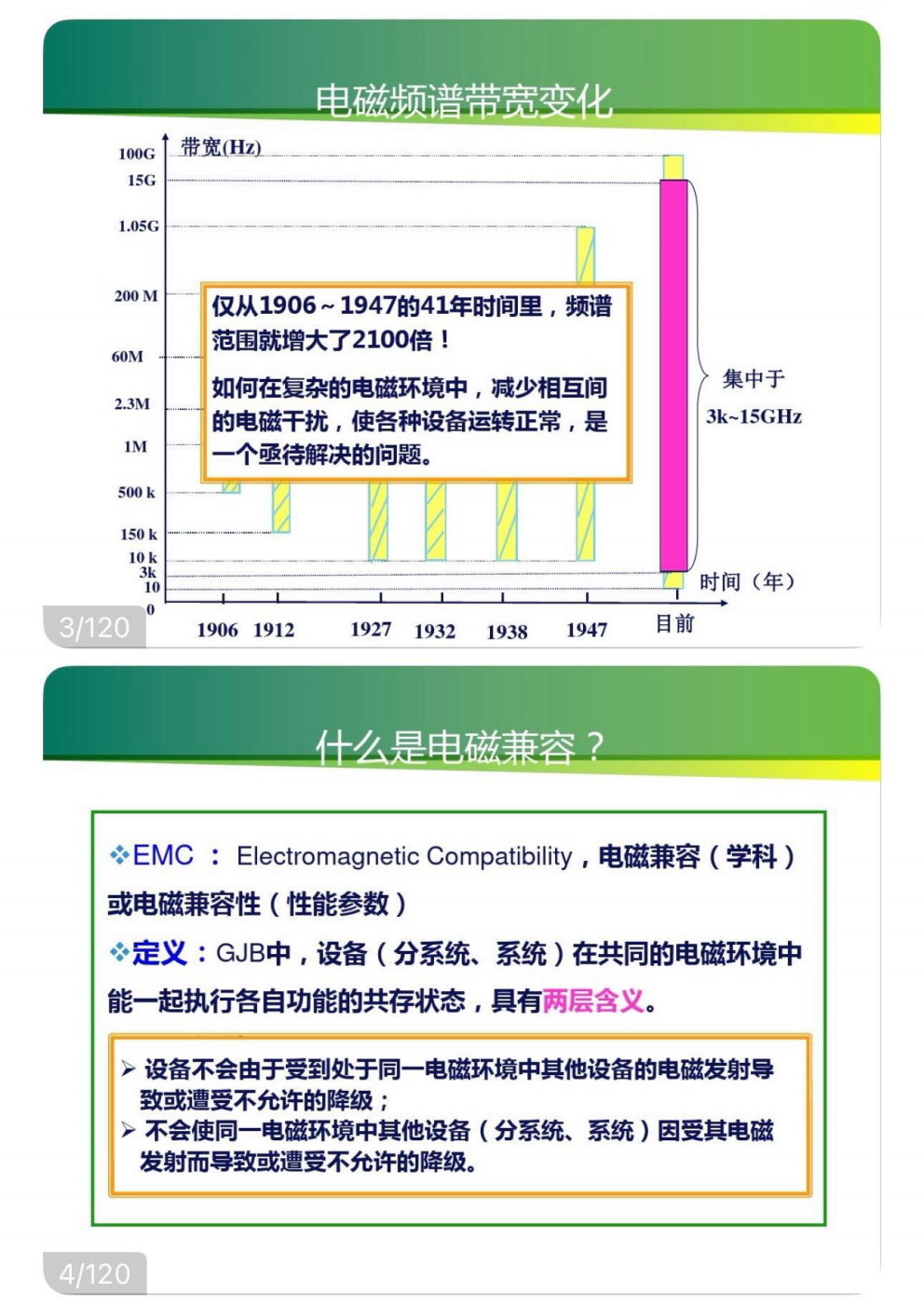

很多工程师遇到辐射发射（RE）超标时，第一反应就是“加个屏蔽壳”，认为金属壳体能像“铁桶”一样把所有电磁噪声锁住。但实际工程中，大量案例表明：加了屏蔽壳后辐射依旧超标，甚至部分频段辐射反而更高的情况非常常见。屏蔽壳不是“万能药”，其屏蔽效能受设计、安装、接地、开孔、线缆等多个因素影响，任何一个环节的疏漏都可能导致屏蔽失效。屏蔽壳的屏蔽效能首先取决于自身的设计合理性，设计不当的屏蔽壳不仅无法抑制辐射，甚至可能放大特定频段的噪声。金属屏蔽壳本质上是一个封闭的谐振腔，会在特定频率产生驻波谐振，谐振时屏蔽效能急剧下降，甚至将内部噪声放大后向外辐射。矩形屏蔽腔的最低阶谐振频率计算公式为：其中c为光速，L、W为腔体的长和宽（单位：米）。例如某尺寸为30mm×20mm×5mm的屏蔽罩，其谐振频率约4.3GHz，恰好落入5G n78频段核心区域，导致该频点辐射超标。腔体尺寸（长×宽×高） 谐振频率 超标风险频段 规避措施 30mm×20mm×5mm 4.3GHz 3.3~4.2GHz（5G n77/n78） 内部贴吸波材料或加隔断 50mm×40mm×10mm 2.4GHz 2.4GHz（Wi-Fi/蓝牙） 改变腔体尺寸打破谐振 100mm×80mm×20mm 1.2GHz 1GHz~1.5GHz 内壁贴碳负载泡沫吸收能量 高频干扰依靠趋肤效应衰减，趋肤深度与频率的平方根成反比，如果屏蔽壳厚度小于干扰频率的趋肤深度，干扰会直接穿透屏蔽壳。材料类型 适用频段 1GHz屏蔽效能 2.4GHz趋肤深度 典型应用场景 普通铝板（1mm厚） 100MHz~6GHz 40~60dB ~1.3μm 消费电子低成本方案 镀镍钢板（0.5mm厚） 100MHz~10GHz 80~100dB ~0.67μm 工业设备、医疗设备 坡莫合金（0.5mm厚） 100Hz~100kHz 60~80dB（低频磁场） 不适用 低频磁场敏感场景 铜板（1mm厚） 100MHz~18GHz 60~80dB ~1.3μm 高频射频设备 接地不良是导致屏蔽壳失效的最常见原因，屏蔽壳必须通过低阻抗路径连接到参考地，否则屏蔽壳会悬浮成为“二次辐射源”，甚至把内部噪声耦合到外壳上向外辐射，比不装屏蔽壳时辐射更强。屏蔽壳完全未接地时，内部高频噪声会通过寄生电容耦合到外壳上，外壳与外部线缆之间的寄生电容又会将噪声注入线缆，线缆成为高效的辐射天线，导致整体辐射超标。某电源产品案例显示：金属外壳未接地时辐射超标，拆除外壳后辐射反而达标，根源就是浮地的外壳成为了二次辐射源。接地路径的阻抗由电阻和感抗组成，频率越高，感抗越大。细导线接地在高频下阻抗极高，完全起不到接地作用。接地方式 100MHz接地阻抗 1GHz接地阻抗 屏蔽效果 适用场景 细导线接地（5cm） ~31Ω ~157Ω 基本失效 应避免 弹片接地（接触良好） <0.1Ω <1Ω 优秀 主流推荐方案 螺丝固定（接触面打磨） <0.5Ω <5Ω 良好 大型设备外壳 导电泡棉填充接地 <0.05Ω <0.5Ω 优秀 缝隙处接地 高频接地需要满足多点接地原则，接地点间距应≤λ/20（λ为最高屏蔽频率的波长）。例如5.8GHz频段，λ/20≈2.6mm，接地点间距必须小于2.6mm，否则高频接地阻抗会激增，屏蔽效能大幅下降。很多设备加了屏蔽壳后，PCB本身的辐射被屏蔽了，但连接在PCB上的外部线缆（电源线、信号线）却把内部噪声“搬运”到壳外，线缆本身成为辐射天线，导致整体辐射超标。线缆处理方式 30MHz辐射抑制 150MHz辐射抑制 1GHz辐射抑制 非屏蔽线 0dB 0dB 0dB 屏蔽线+猪尾巴接地 3~5dB -2~0dB（可能恶化） -5~0dB 屏蔽线+360°环接接地 15~20dB 10~15dB 8~12dB 屏蔽线+磁环+360°环接 20~25dB 15~20dB 12~18dB 非屏蔽线缆：内部噪声直接耦合到线缆上向外辐射，1m长的非屏蔽线在30MHz处的辐射效率比PCB走线高20~30dB。“猪尾巴”接地：屏蔽层通过一根短线引出接地，高频下短线的感抗极大，屏蔽层基本失效，甚至可能恶化辐射。进出开孔未滤波：线缆穿过屏蔽壳的地方没有加磁环或者滤波连接器，噪声通过开孔耦合到线缆上，屏蔽壳对线缆上的噪声完全无效。屏蔽壳的屏蔽效能是有限的，一般最高也就100dB左右，如果内部噪声源强度超过屏蔽壳的屏蔽能力，依然会有泄漏。噪声源类型 典型辐射强度（1m处） 需要的屏蔽效能 普通屏蔽壳能否满足 普通数字电路时钟 30~50dBμV/m 20~40dB ✅ 可以满足 高速DDR时钟（1GHz+） 60~80dBμV/m 50~70dB ⚠️ 需要高屏蔽效能壳 开关电源开关节点 70~90dBμV/m 60~80dB ⚠️ 需要配合源端抑制 射频功放模块 90~110dBμV/m 80~100dB ❌ 需要多级屏蔽 时钟信号辐射过强：1GHz的DDR时钟基波辐射本身就很高，即使屏蔽壳有60dB屏蔽效能，残余噪声依然可能超标，需要在时钟线上串联源端电阻控制边沿速率，从源头降低辐射强度。开关电源噪声过强：反激电源的开关节点dV/dt极高，产生的谐波频谱延伸到GHz，需要在开关节点加RC缓冲电路，降低dV/dt，减少高频谐波分量。PCB布局不合理：回流路径断裂导致环路面积大，辐射本身就极强，超过屏蔽壳的屏蔽能力，需要修复回流路径，缩小环路面积。屏蔽壳不可能完全密封，必然有散热孔、接口开孔、拼接缝隙，这些开孔和缝隙是电磁波泄漏的主要通道，当缝隙长度接近干扰波长的1/2时，缝隙会成为高效的“缝隙天线”，辐射泄漏急剧增大。开孔/缝隙类型 1GHz屏蔽效能 300MHz屏蔽效能 整改方案 10cm长直缝（未处理） -10~0dB（可能放大） 5~15dB 加导电泡棉，螺丝间距≤15mm 直径5mm圆孔 20~30dB 10~20dB 换成蜂窝通风板 蜂窝通风板（3.2mm孔径） 60~80dB 40~60dB 主流散热方案 未屏蔽的接口开孔 10~20dB 5~15dB 加屏蔽连接器+磁环 拼接缝隙：屏蔽壳的盖板与壳体之间的缝隙，如果螺丝间距过大（>5cm），或者接触面有氧化层、喷漆，接触阻抗大，缝隙泄漏严重。整改方案是在缝隙处填充导电泡棉，螺丝间距缩小到≤λ/20（1GHz时为15mm）。散热孔：普通的圆形光孔屏蔽效能很低，直径5mm的圆孔在1GHz时屏蔽效能只有20~30dB，而蜂窝通风板可以达到60~80dB，应优先选用蜂窝通风板替代圆形光孔。接口开孔：USB、HDMI等接口开孔过大，没有加屏蔽连接器或者磁环，噪声直接从开孔泄漏，应使用屏蔽连接器，并在接口处加装磁环。遇到加了屏蔽壳还超标的情况，不要盲目整改，按照以下流程排查：排查步骤 操作 判断依据 加壳前后数据对比 对比加屏蔽壳前后的RE测试曲线 整体抬升→屏蔽效能不足；特定频点尖峰→腔体谐振 近场扫描 用H场探头扫描屏蔽壳表面 找到泄漏最强的位置：缝隙/开孔/线缆口 拔线测试 拔掉所有外部线缆后复测 辐射大幅下降→线缆耦合问题 盖盖测试 用导电泡棉填充所有缝隙后复测 辐射大幅下降→缝隙泄漏问题 接地检测 测量屏蔽壳与参考地之间的阻抗 阻抗>10Ω→接地不良 📌 总结：加了屏蔽壳后辐射依旧超标，根源可归纳为五大类问题：屏蔽壳自身设计缺陷（腔体谐振、材料厚度不足、屏蔽效能不匹配）、接地不良（浮地、接地阻抗过大、接地点间距过大）、线缆耦合（未屏蔽、屏蔽层接法错误、进出开孔未滤波）、内部源头未抑制（噪声强度超过屏蔽壳屏蔽能力）、开孔/缝隙泄漏（拼接缝隙、散热孔、接口开孔未处理）。屏蔽壳不是“一装了之”的万能方案，必须结合接地、线缆处理、源头抑制、开孔优化等多个环节协同设计，才能实现有效的屏蔽效果。遇到屏蔽壳失效时，首先要通过对比测试、近场扫描、隔离测试定位问题根源，再针对性整改，避免盲目更换屏蔽壳或者堆砌滤波器件。屏蔽壳就像“防洪堤”：如果堤坝本身有裂缝（缝隙泄漏）、地基没打牢（接地不良）、上游洪水太大（内部源头未抑制）、还有支流绕过了堤坝（线缆耦合），哪怕堤坝修得再高，也挡不住洪水——只有把堤坝修牢、把地基打实、把上游的洪水拦一部分、把支流也堵住，才能真正实现防洪的目标。来源：电磁兼容之家
