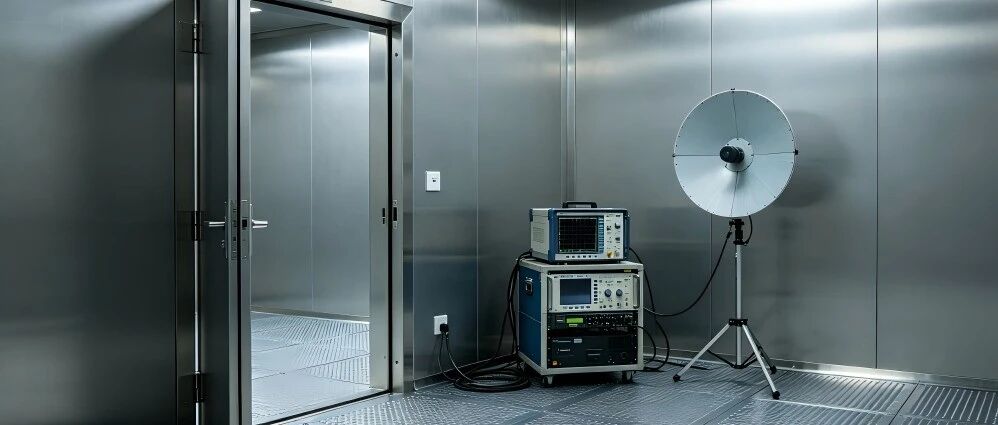

EMC屏蔽室的核心原理是构建完整连续的法拉第笼，其屏蔽效能上限从不取决于主体钢板的厚度，而取决于接缝、开孔、线缆穿越等“薄弱断点”的处理质量。大量工程案例显示，约80%的屏蔽效能不达标问题，都源于施工与设计中被忽略的细节性工程坑，而非主体结构的材料强度不足。01一、前期规划与设计阶段的隐性坑 这一阶段的坑属于“先天缺陷”，后期整改成本极高，甚至无法补救。1. 指标需求错配最常见的问题是只笼统要求“屏蔽效能≥80dB”，却不明确对应频率范围。低频磁场（kHz级）与高频射频（GHz级）的屏蔽机理完全不同：低频依赖高磁导率材料的磁分流，高频依赖高导电材料的反射衰减。若设计时只按高频指标选型，低频磁场屏蔽会直接失效；反之则会造成高频段性能跳水。此外，很多项目未预留设备扩容余量，滤波器、波导窗仅按当前设备参数配置，后期新增测试设备时，通风量、载流量、信号接口全部不足，整改难度极大。2. 场地选址与建筑条件失误选址时忽略周边电磁环境，将屏蔽室建在距离高压变电站、大功率雷达、射频设备不足50m的位置，外部强干扰会突破屏蔽设计余量。建筑结构方面，屏蔽室跨越建筑伸缩缝、沉降缝，或是选在高层楼板承重不足的区域，后期建筑形变会直接拉裂屏蔽焊缝，形成连续泄漏带。还有不少项目遗漏地面屏蔽设计，仅依靠普通防静电地板，导致10kHz以下低频磁场直接穿透混凝土楼板，低频段屏蔽效能损失20~30dB，这一问题在整车EMC、医疗设备测试场景中尤为突出。3. 六面屏蔽体系缺失多数项目重点关注墙面与顶面屏蔽，却默认地面无需处理。对于全频段测试场景，六面完整屏蔽是基础要求；若仅做五面屏蔽，低频磁场会从地面耦合进入，导致低频测试数据完全失真。部分项目用普通金属高架地板代替专用地面屏蔽层，但其接缝无导电密封、支撑柱绝缘隔断，根本无法形成连续屏蔽面。02二、主体结构施工的工艺坑 施工工艺是屏蔽性能落地的核心，偷工减料或工艺不达标会直接让设计指标作废。1. 焊接工艺不达标焊接式屏蔽室中，点焊、间断焊代替连续满焊是最常见的降本操作。焊缝存在虚焊、气孔、夹渣时，会形成隐性导电断点；当缝隙长度接近电磁波1/4波长时（如1GHz对应7.5cm），会激发谐振式辐射，使对应频段屏蔽效能陡降10~20dB。模块化拼装式屏蔽室则容易出现螺栓力矩不均、板材平整度不足，导致接缝接触电阻＞50mΩ，远高于≤2.5mΩ的设计阈值，1GHz下屏蔽效能理论损失可达42dB。2. 屏蔽体意外破损施工过程中，安装风管、支架、装饰龙骨时，随意在屏蔽钢板上打膨胀螺栓、钻孔，事后不做导电密封处理，相当于在法拉第笼上开了多个“电磁窗口”。这类破损点位置隐蔽，数量多，后期排查难度极大，是很多项目验收时“整体达标、局部超标”的主要原因。3. 屏蔽材料以次充好低价竞标项目常采用普通热轧板代替镀锌冷轧板，易生锈腐蚀，长期使用后接缝处导电性能持续下降；模块化屏蔽室用普通导电泡棉替代铍青铜簧片，经过数百次开关门压缩后，泡棉老化变形、接触电阻飙升，高频段屏蔽效能会快速衰减至设计值的一半以下，仅能满足低频简易场景使用。03三、关键部件的选型与安装坑 屏蔽门、通风波导窗、线缆滤波器是屏蔽室的三大薄弱环节，也是80%屏蔽失效的发源地。1. 屏蔽门的多重误区外观误区：误以为“门关得紧就不漏磁”。电磁屏蔽依靠全域电气连续，而非机械压紧，肉眼无缝不代表导电连续，普通橡胶密封条完全没有电磁密封作用。 五金件失效：使用普通绝缘铰链、锁具，活动部位存在绝缘间隙，形成高频电磁穿透路径；标准高等级工程必须采用全导通一体式屏蔽铰链、无间隙屏蔽锁体，所有紧固件均为导电金属材质。 密封结构缩水：省略铍青铜弹片阵列，仅靠单层导电胶条密封，长期使用后门扇自重下垂、胶条压实不均，会形成整圈隐性泄漏带。规范设计应采用迷宫结构+密集弹性弹片双重密封体系，确保全周接触电阻均匀达标。 门框连接虚焊：门框与屏蔽墙体采用点焊固定，电气不连续，形成整圈泄漏带；必须连续满焊并打磨做防腐处理，保证门框与墙体一体化法拉第笼结构。 2. 通风波导窗选型错误用普通百叶窗、六角蜂窝网代替专用截止波导窗是高频踩坑点。波导窗的屏蔽能力由孔径截止频率决定，若孔径大于对应频率的1/4波长，电磁波会直接穿透。很多项目只核算通风面积，不验证截止频率，导致高频段通风口成为最大泄漏源。此外，波导窗与墙体接缝处未做导电密封，周边会形成环形泄漏，同样会大幅拉低整体效能。3. 线缆穿越与滤波失效线缆穿墙是屏蔽室的“特洛伊木马”，完美的屏蔽体只要有一根未滤波的线缆穿过，整体屏蔽就会形同虚设。常见问题包括：线缆直接开孔穿墙，不安装滤波器；滤波器选型与工作频率、电流不匹配；滤波器外壳未与屏蔽体360°环接，仅用“猪尾巴”式长线接地，高频下接地阻抗过大，滤波功能完全失效；信号线与电源线共用滤波器，内部互相耦合干扰；空闲接口位不装盲板封堵，留下永久泄漏通道。04四、接地与系统配套的系统性坑 屏蔽性能不是孤立的，接地与室内配套设备会从系统层面影响最终效果。1. 接地系统的常见误区多点接地形成地环路：在屏蔽体不同位置分别接地，会形成多个地环路，低频干扰通过地环路耦合进入室内，导致低频段屏蔽效能暴跌。规范要求严格遵循单点接地原则，所有接地部件汇总到一个主接地点，再引入接地网。 接地路径不规范：接地线过长、过细、盘绕成圈，会导致电感量大幅增加，高频段接地阻抗急剧上升，相当于“悬空接地”。标准要求接地线长度控制在2m以内，采用宽截面铜编织带，直线布置，避免弯折盘绕。 接地系统混用：将屏蔽接地、设备保护接地、建筑防雷接地混接，地电位差会将外部干扰直接导入屏蔽室，甚至引发雷击风险。屏蔽接地必须设置独立接地体，接地电阻≤4Ω，与防雷接地体保持足够安全距离。 2. 室内设备电磁兼容缺失屏蔽室内部使用普通LED灯具、非屏蔽开关电源、普通继电器等设备，其自身产生的电磁辐射会直接污染室内测试环境。典型案例如安装普通LED照明，其驱动电路产生的150kHz噪声，会导致低频段测试背景噪声超标，即使屏蔽体本身性能再好也无法解决。05五、验收与运维的后知后觉坑 1. 验收检测不全面验收时仅测试屏蔽室中心区域的屏蔽效能，不检测门、接缝、通风口、线缆接口等薄弱部位；仅测少数几个频点，不覆盖全工作频段。这种“选择性验收”会掩盖大量局部泄漏问题，投入使用后才发现实际测试数据偏差大。规范验收应按照GB/T 12190-2023标准，全频段扫频测试，并重点排查所有开孔与接缝位置。2. 长期运维缺失屏蔽室是需要定期维护的系统，而非一劳永逸。导电衬垫老化、焊缝腐蚀、滤波器元器件失效、接地连接松动，都会导致屏蔽效能逐年下降。很多项目建成后从不维护，3~5年后高频性能下降10~15dB却浑然不知。规范要求每2年做一次全性能检测，定期检查更换导电密封件，紧固接地连接。3. 后期改造破坏屏蔽体使用过程中随意在墙体打孔、新增线缆、加装设备，不做对应的屏蔽恢复与滤波处理，相当于人为破坏法拉第笼的完整性，这是很多在用屏蔽室性能不达标的主要人为原因。坑点分类 具体工程坑 典型表现 核心成因 风险后果 规避措施 规划设计类指标与频率不匹配 标称80dB屏蔽效能，实际某频段仅40dB 仅提衰减量，未明确工作频率范围 测试数据失真，无法满足使用需求 明确全频段指标，按最高要求频段选型设计 遗漏地面屏蔽 低频磁场测试数据严重超标 误以为防静电地板可替代屏蔽层 低频段屏蔽失效，全频段测试不达标 全频段场景必须六面完整屏蔽 场地选址不当 背景噪声过高，焊缝开裂 靠近强干扰源，跨越建筑沉降缝 屏蔽余量不足，结构破损泄漏 远离强干扰源≥50m，避开建筑结构缝 结构施工类焊接/拼接工艺不达标 接缝处屏蔽效能骤降 间断焊、虚焊，螺栓力矩不足 谐振泄漏，整体效能下降10~20dB 连续满焊+磁粉探伤，模块化严格控制力矩 屏蔽体意外钻孔 局部点位超标，排查困难 装修、安装支架随意打孔 多点隐性泄漏，性能不可控 施工全程管控，开孔必须做导电密封 材料以次充好 1~2年后高频性能快速衰减 导电泡棉替代铍铜簧片，普通钢板替代镀锌板 长期稳定性差，高频失效 明确材料规格，进场做材质与性能检验 关键部件类屏蔽门密封失效 门缝周边全频段泄漏 单层胶条、普通五金、门框虚焊 屏蔽效能下降20dB以上 双重密封结构+全导通五金+满焊连接 波导窗选型错误 通风口高频泄漏 普通百叶替代波导窗，孔径超标 高频段屏蔽完全失效 按截止频率选型，接缝做导电密封 线缆滤波失效 线缆穿墙处严重超标 直接穿线、滤波器接地不良、型号错配 整体屏蔽形同虚设 所有穿墙线缆必须滤波，360°环接屏蔽体 接地配套类接地系统不规范 低频干扰大，高频接地失效 多点接地、接地线过长、混接 地环路干扰，高频泄放不畅 单点接地，短粗铜带，独立接地体 室内设备不兼容 背景噪声超标 普通LED、开关电源自身辐射 内部噪声污染，测试无法进行 室内全部设备选用EMC合规型号 验收运维类验收检测不全面 验收通过但实际使用不达标 只测中心、只测少数频点 掩盖薄弱点泄漏 按标准全频段、全点位扫频测试 缺乏定期维护 性能逐年下降 密封件老化、滤波器失效 3~5年后性能下降10~15dB 每2年全检，定期更换易损件 EMC屏蔽室工程是典型的“细节决定成败”，主体钢板只决定性能下限，而所有接缝、开孔、穿越点的导电连续性才决定性能上限。避坑的核心原则是从“机械密封思维”转向“电气连续思维”——屏蔽的本质是导电回路的完整，而非物理缝隙的闭合。从前期指标定义、材料选型，到施工工艺管控、关键部件安装，再到验收与长期运维，全流程坚守“无断点、低阻抗、全连续”的法拉第笼原则，才能从根本上规避各类工程陷阱，保障屏蔽室长期稳定达标。来源：电磁兼容之家
