我让 AI 在 CATIA 里画图：一张阶梯轴图纸，和它翻的车
如果我说：把一张零件图纸丢给 AI，它在 CATIA V5 里自己建出了参数化模型，全程我没碰鼠标——你信吗？
半个月前我也只是随口试了试。过程比结果精彩：AI 连 CATIA 都连不上、画不出草图、画出来还是错的……但最后，它真的画出来了。
这篇文章把整个过程和踩过的坑都记下来。如果你也在想"AI 到底能不能帮工程师干活"，这可能是最真实的一份参考。
心生一计：能不能让 AI 替我在 CATIA 里画图？
画图那些年，重复建模的活儿没少干：差不多的回转体、板件、带孔槽的机加工件，图纸一遍遍来，零件一遍遍建。
于是冒出个念头：能不能让 AI 直接看图纸，把模型建出来？

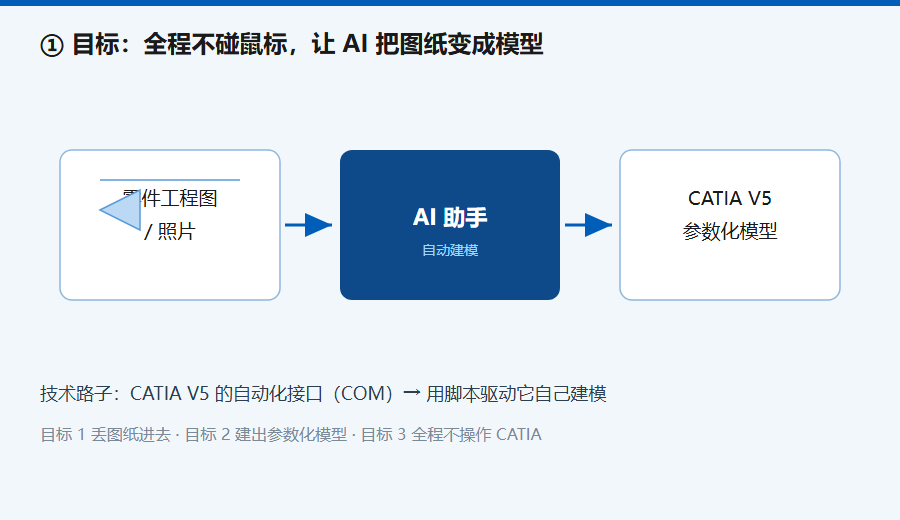

我给自己的目标很明确：
1. 丢一张零件工程图/照片进去
2. AI 在 CATIA V5 里建出参数化模型
3. 全程我不操作 CATIA——它自己画
听着像科幻，但技术上其实有路：CATIA V5 有自动化接口（COM），理论上可以用脚本驱动它建模。于是，开工。

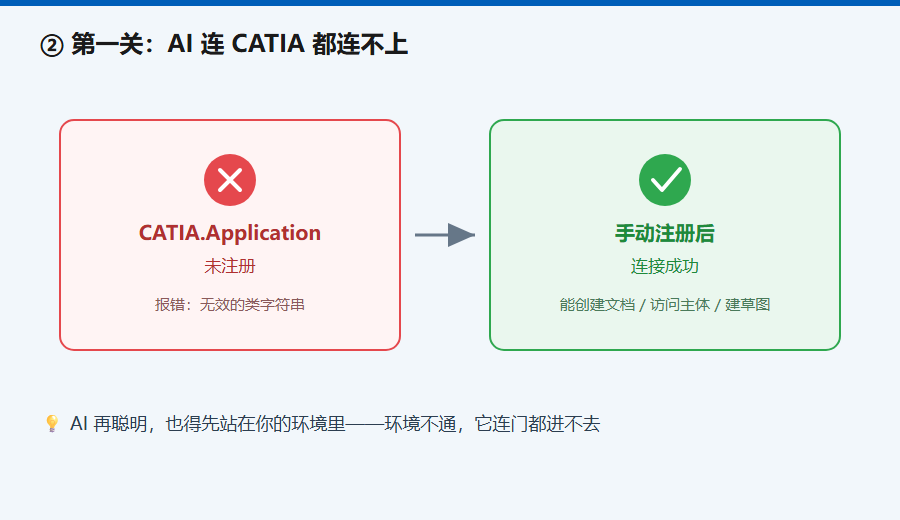

翻车1：AI 连 CATIA 都连不上
第一个坑就很有代表性。
AI 一上来就找不到 CATIA 的自动化入口。AI 换了三种工具去验证，结论一致：这个接口没注册。
奇怪的是：我这台机器的 CATIA 装得好好的、天天在用，怎么会没有？

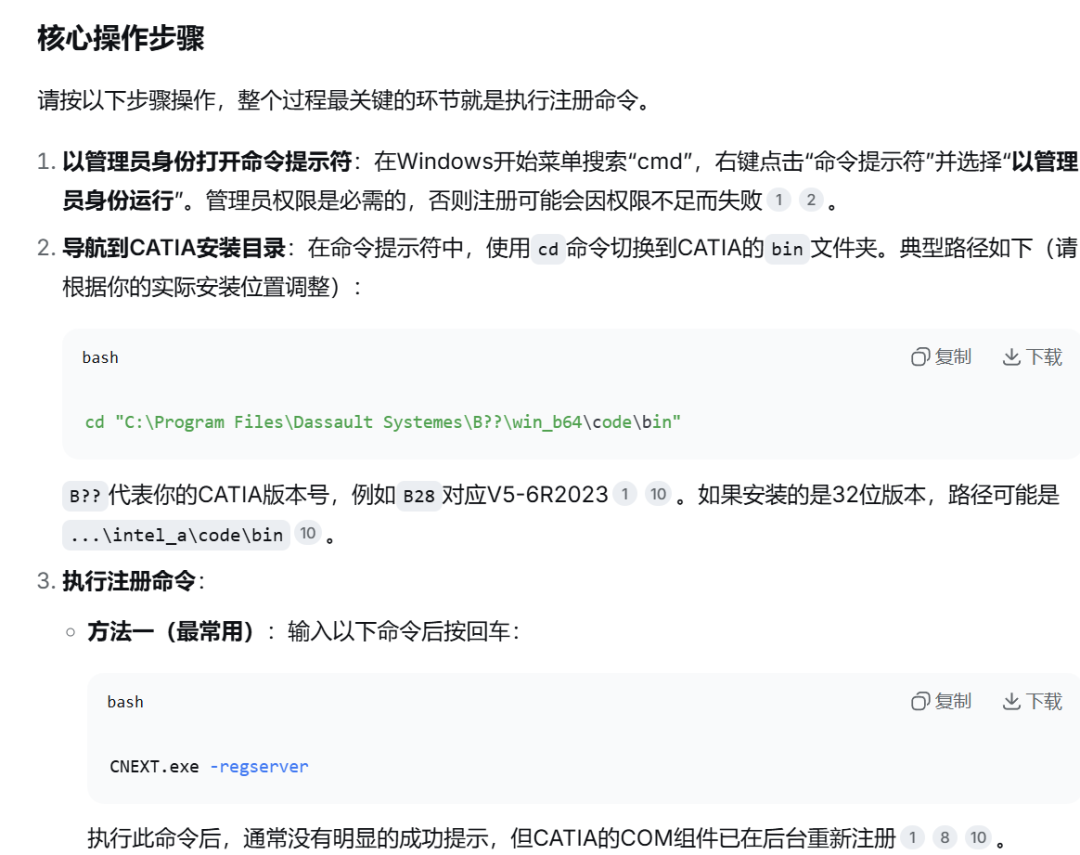

我这边是手动注册一次，瞬间打通。（手动注册方法问AI.......）
💡 第一个认知：AI 再聪明，也得先站在你的环境里。 环境不通，它连门都进不去。
翻车2：连上了，却"画不出来"
COM 通了，AI 能创建零件文档、能拿到主体、能建草图——但画不出图。
问题卡在一个看似简单的接口上：草图里画圆、画线的那个"几何工厂"，在脚本里死活拿不到。
AI 换着法儿试：类型库、强类型绑定、缓存清理、枚举值……来回折腾，就是不行。
💡 第二个认知：CATIA 的自动化接口，不是"文档里怎么写就一定能用"。 就像软件装好了，却不知道怎么用。

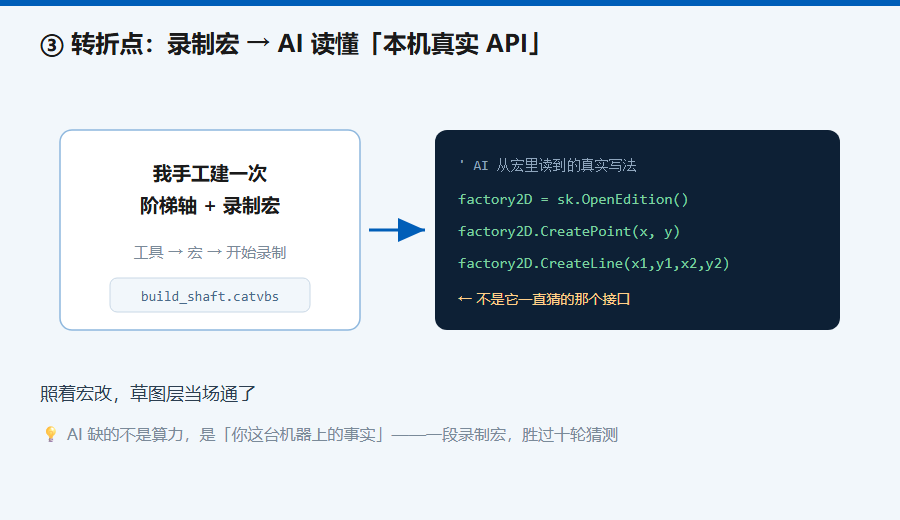

改进1：我录了一个宏给它
折腾到这儿，我做了一个关键动作：
在 CATIA 里手工建一次这根阶梯轴，顺手把操作"录"成宏，丢给 AI。
AI 拿到宏，一下子"看懂"了：我机器上正确的画草图接口，根本不是它一直猜的那个，而是另一套写法（先打开草图编辑、再用点/线构造轮廓）。
照着宏改，草图层当场通了。
💡 第三个认知：AI 缺的不是算力，是"你这台机器上的事实"。 一段录制宏，比十轮猜测都管用。
翻车3和成果1：画出来是错的，不过也改回来了
草图画通了，旋转体还是失败。又是两轮我亲自下场：
第一次，旋转轴选错了。 AI 拿轮廓的一条边线当旋转轴 → 报错。我告诉它：旋转体要选对称的轴线，不是随便一条边。改过来，旋转体通了。
第二次，轮廓形状错了。 画出来的东西不对。我一看就明白了：它画的是一条开放的线，不是封闭的半边剖面。 我点破这一句，它重画——一次成功。
那根阶梯轴（Ø24×20｜Ø20×20｜Ø17×30，总长 70）终于自动建出来、存成了模型文件。
💡 第四个认知：这两步都不是 AI 自己顿悟的，是人给的判断。 一个用 CATIA 十几年的人一眼就能看出的问题，AI 会老老实实撞好几次墙。
改进2和成果 2：从"写脚本"到"调能力"：把它接进 MCP
如果说前半程是"让 AI 学着用我的软件"，后半程就是质变：把软件的能力，直接递给 AI。
后来我把一套 CAD 的 MCP 工具集接进了我的 AI 助手——55 个建模工具
（这个MCP--B站有教程！！！）
AI 不再需要猜 API，而是直接调用建模能力：
• 一句话建出 Ø60 × 高 100 × 壁厚 2 的薄壁圆筒
这不是"脚本自动化"的升级，而是 AI 从"猜着写代码的人"，变成"会调工具的人"。
💡 第五个认知：接口标准化（MCP 这类协议），才是 AI 真正进入工程软件的钥匙。 谁先把自家工具"接出来"，谁就先吃到 AI 红利。
所以，AI 到底能不能替工程师画图？
试完这一轮，我的判断是：能，但要看活儿。
✅ AI 的甜区（仅代表个人看法！你反驳你对！！！）
• 规则清晰的简单零件：回转体、板类、带孔槽的机加工件
• 重复性建模、批量改参数、标准化出图
• 有明确图纸、尺寸完整的场景
⚠️ 暂时别指望（或需谨慎）
• 自由曲面、复杂装配
• 图纸模糊、缺尺寸、需要工程判断的场合
• 你没法验证结果的场合——AI 画错不可怕，画错了你发现不了才可怕
我的三个结论：
1. 瓶颈不在 AI，在"知识"。 本机的接口事实、你们的建模规范、师傅的经验——这些不显式化，AI 就只能瞎猜。
2. 人的角色变了： 从"画图的手"，变成"给判断的人"。你的经验越值钱，越该把它整理出来、喂给 AI。
3. 这正是知识工程该干的活： 把"怎么建才对"变成可复用的规则、模板、校验。让 AI 少试错，也让人少返工。
写在最后~
AI 不会明天就取代工程师。
但未来会用 AI 的工程师，会比不会用的工程师更有效率。
你在 CAD / PLM 里试过 AI 吗？或者你觉得，工程师的哪些活儿最该交给 AI？评论区聊聊。
*（本文记录的是本人的真实尝试，涉及具体版本与环境，结果可能因机器而异）*
