CAD提效 | 3个插件搞定螺纹绘制，平面三维一网打尽
螺纹是机械CAD图纸上的高频图元，画在图上虽然只有方寸之地，但画法却一点不能省：公制、英制规格体系并存，标准严、画法细，稍不注意就会出错。
今天，望Sir为大家带来了3个中望CAD螺纹绘制提效工具，覆盖螺纹孔生成、侧螺纹孔生成、三维外螺纹绘制3 大高频场景，帮你效率翻倍。
话不多说，马上来看看👇
螺纹孔生成
机械装配图上，几乎满版都是螺纹孔。端面视图中，大径要用粗实线画整圆，小径要用细实线画3/4圆弧，规格还各不相同，M6、M8、M10频繁切换。
中望CAD的提效工具——【螺纹孔生成】插件支持按螺纹规格自动生成标准螺纹孔，帮你把重复的孔位绘制一步到位。
步骤指引
步骤1：打开中望CAD，命令行输入【APPLOAD】，或执行【工具】-加载应用程序；

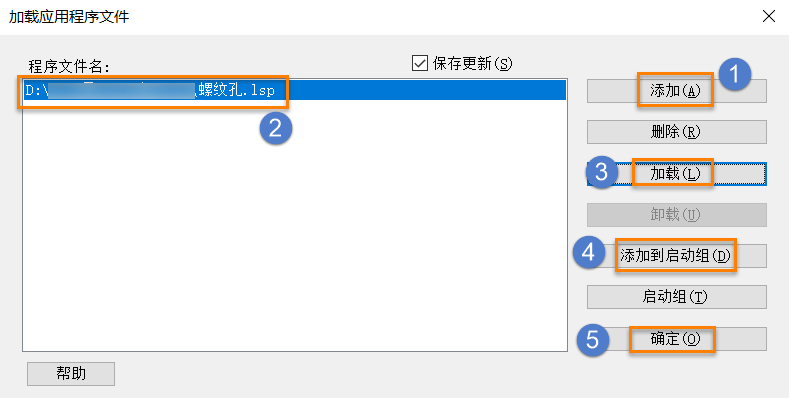

步骤2：执行【添加】，加载"螺纹孔.lsp"，执行【加载】，点击【添加到启动组】，点击确定；
步骤3：命令行输入【lwk】命令；
步骤4：输入螺纹大小，即可生成螺纹孔。
侧螺纹孔生成
画侧视图时，螺纹孔的侧向投影的讲究也不少。大外径线、小径线、钻孔深度、钻尖角，一处画错就得整段返工。如果标准画法记不牢，还得翻制图手册对照，一个侧孔能耗掉好几分钟。
中望CAD的提效工具——【侧螺纹孔生成】插件，支持快速绘制侧螺纹孔，只需输入螺纹侧视图外径和螺纹基准点，即可生成规范的侧螺纹孔，画法标准一次到位。
步骤指引
步骤1：打开中望CAD，命令行输入【APPLOAD】，或执行【工具】-加载应用程序；

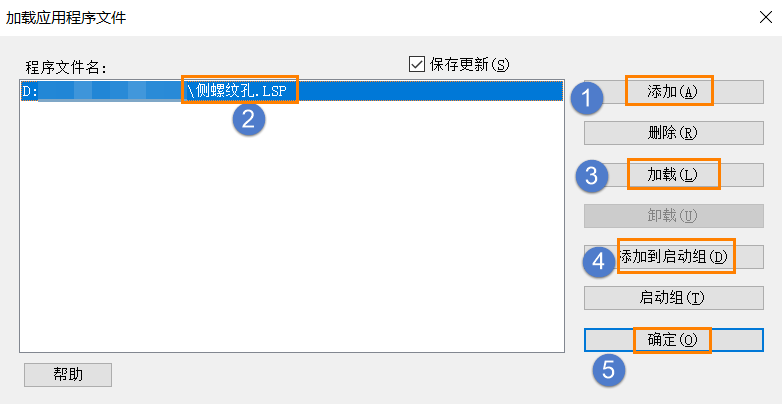

步骤2：执行【添加】，加载"侧螺纹孔.LSP"，执行【加载】，点击【添加到启动组】，点击确定；
步骤3：命令行输入【kl】命令；
步骤4：根据提示，输入螺纹侧视图外径、螺纹基准点，即可生成侧螺纹孔。
三维外螺纹
机械设计中，装配展示、评审演示或3D打印时，也需要在CAD里画三维外螺纹。
但手动建模并不轻松——螺旋扫掠路径繁琐，公称直径、螺距、牙型参数一个不能错，一根螺纹建模下来半天就没了。
中望CAD的提效工具——【三维外螺纹】插件支持输入英制、公制、自定义参数自动生成3D立体外螺纹，帮设计师省去手动建模的繁琐步骤。
步骤指引

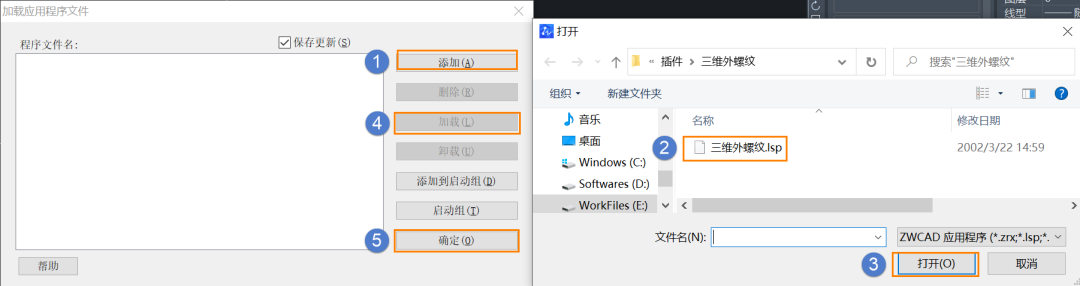

步骤1：打开中望CAD，输入【APPLOAD】命令，加载"三维外螺纹.lsp"；
步骤2：以公制为例，输入【metric】命令，【回车】确定；
步骤3：输入公称外径（如16），【回车】确定；
步骤4：输入螺距（如0.8），【回车】确定；
步骤5：指定插入点，【回车】确定；
步骤6：输入螺纹总长，【回车】确定，即可输出3D立体外螺纹。
💡 温馨提示：英制螺纹用【ISO228】、自定义螺纹用【mythread】命令，输入参数前请先确认螺纹规格类型。
