随机响应分析全流程

45分钟前浏览0
道路、路面及电子设备振动环境本质上是一类非确定、无周期、不可复现的宽带随机激励。我们无法用一条确定的时域曲线来刻画,只能用统计量(功率谱密度 PSD、均方根 RMS)来描述。本文沿「载荷 → 频响 → 响应」,把随机响应分析的完整流程讲清楚:为什么必须先做频响分析、PSD 如何换算、三轴与相关载荷怎么加载、RMS 如何从曲线面积得到、以及工程中 PSD 折线如何按双对数斜率处理并导入有限元。

0  背景:为什么要做随机响应分析

在整车与零部件的 NVH、耐久与可靠性开发中,结构往往要面对两类载荷:一类是确定性的正弦扫频或定频激励,可以用幅值—频率明确描述;另一类则是随机激励,例如汽车驶过颠簸路面时的振动、道路车辆上电子设备的随机振动试验等。后者的共同特征是——
  • 非确定:下一时刻的幅值无法预知;
  • 无周期:不存在可重复的循环规律;
  • 不可复现:两次采集的时域波形不会逐点相同;
  • 宽带:能量分布在很宽的频率范围内。
对这类激励,直接用一条时域曲线来描述是没有意义的。工程上改用统计量来刻画:用功率谱密度(PSD)描述激励能量在频域上的分布,用均方根(RMS)描述振动的统计强度。随机响应分析要回答的核心问题就是:给定一个随机载荷谱,结构会以多大的统计强度响应?哪些频率会被放大?是否满足设计谱或试验规范要求?

1  计算原理

1.1  频域基本关系

对线性时不变系统,设输入功率谱密度为 Sxx(f),系统频响函数为 H(f),则输出功率谱密度 Syy(f) 为:

Syy(f) = |H(f)|²·Sxx(f)

写成更完整的复数形式,即输出功率谱密度等于频响函数、输入功率谱、频响函数共轭三者的乘积:

Syy(f) = H(f)·Sxx(f)·H*(f)

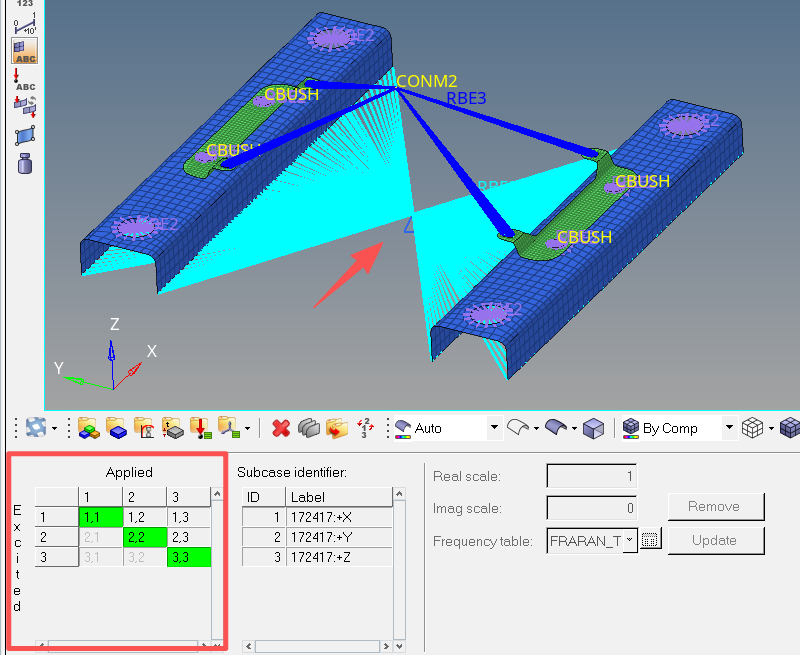

1.2  三轴向互不相干的随机振动载荷

整车与电子设备实际承受的振动通常来自三个正交方向(X/Y/Z 或 纵向/横向/垂向)。当三个方向由不同的激励源驱动、彼此不存在统计相关时,称为三轴向互不相干的随机振动。此时:三个方向的功率谱各自独立定义,互谱为零;这是工程中最常见的加载方式,也是多数随机振动试验规范所采用的假设。

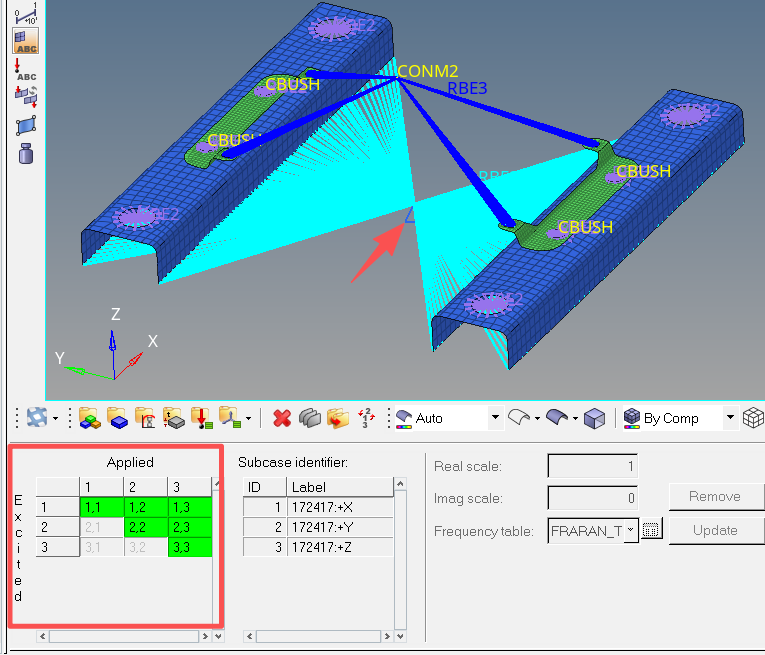

1.3  相关载荷的加载

当多个激励点之间存在统计相关时(例如同一路面激励经不同悬置路径传递、或同向相邻测点受同一激励源驱动),不能简单忽略互谱,必须用完整的互功率谱矩阵描述。需要激励点的相位/相干信息,通常由实测多通道数据经互谱估计得到;

1.4  有效值(RMS)的计算

功率谱密度描述的是单位频率带宽内物理量的均方值,因此把 PSD 曲线在其有效频带内积分,得到的面积就是响应的均方值(mean square),开平方即为均方根值 RMS:

RMS = √( ∫ Syy(f) df)

·对加速度响应,RMS为均方根,它代表振动的统计强度,是随机振动试验与耐久评估中最常引用的量化指标。

结果输出支持PSDF、全局RMS、累计RMS输出(从起始频率逐步积分到当前频率的 RMS)

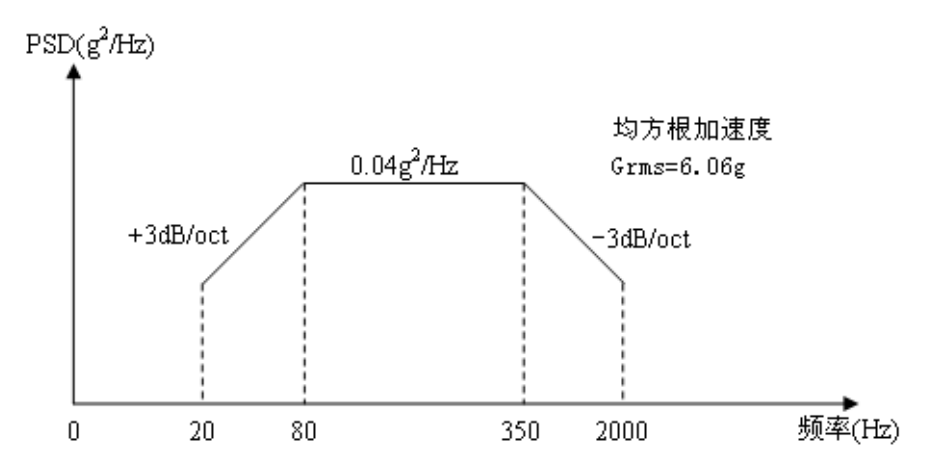

1.5  载荷(PSD 折线)的处理

工程给定的输入谱通常表现为双对数坐标下的一条分段折线:由若干点连接而成,相邻点之间按幂律关系过渡。为把折线谱离散化并导入有限元,需要求出每段的斜率指数 n,再按斜率插值得到任意频率处的 PSD 值。
设一段折线由 (f1, y1)、(f2, y2) 两个端点确定,则满足幂律关系:

y = k·f ^n或y2 / y1 = (f2 / f1)^n

式中:

·n:双对数坐标下该谱段的斜率指数;

·k:该段幂函数的比例常数。

由此可解出该段的对数斜率指数(即3/6/9dB分别对应1/2/3斜率):

n = ln(y2 / y1) / ln(f2 / f1)

已知谱段任意一点 (f1, y1),则该段内任意频率 f 的 PSD:

y(f) = y1·( f / f1 )^n

示例:由端点 (350 Hz, 0.04) 外推至 2000 Hz
已知端点 f1 = 350 Hz,y1 = 0.04;该段谱随频率升高而下降,计算得到斜率指数 n =−1。

y(2000) = y1 · (f2 / f1)^n = 0.04 × (2000 / 350)^(−1) = 0.04 × 350 / 2000 = 0.007

得到 2000 Hz 处 PSD 值为 0.007。

2  分析流程

2.1  标准流程

  1. 建模与模态分析:建立准确有限元模型,求得结构模态频率与振型,确认频响计算覆盖关注频带;
  2. 频响分析(FRF/谐响应):在载荷作用点施加单位激励,得到各测点频响函数 H(f);必要时采用模态叠加法提升效率;
  3. 载荷处理:将规范谱折线离散为频率—PSD 数据表,明确三轴与相关性;
  4. 随机响应求解:以输入 PSD 与频响函数求输出 PSD,得到各测点响应谱与 RMS;
  5. 结果评价:对比设计谱/RMS 限值,识别共振放大频段,必要时进行结构优化并迭代。
3  视频教程

搜索链接直达视频教程【响应谱分析全解】

https://www.bilibili.com/video/BV18Xh76UECS/?share_source=copy_web&vd_source=bb368fa6c8bb922f28a0d544c9f1fa8d


来源:CAE日记
