风电、船舶、工程机械等装备中，齿轮箱噪声振动是衡量整机性能、可靠性的核心指标。噪声超标不仅损害操作人员健康，还会造成客户投诉，甚至成为产品出海的准入壁垒。
懿朵科技基于声阵列成像、激光测振测试手段，实现齿轮箱噪声源精准定位，构建「噪声源优化-振动传递路径阻断-空气噪声末端抑制」完整降噪技术体系，为工业齿轮箱NVH问题提供工程落地解决方案。
齿轮箱噪声源精准定位与诊断技术

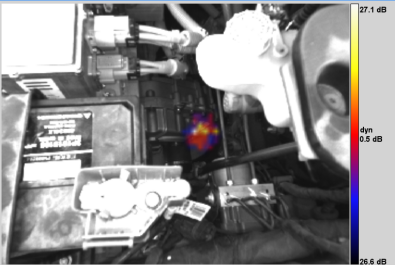

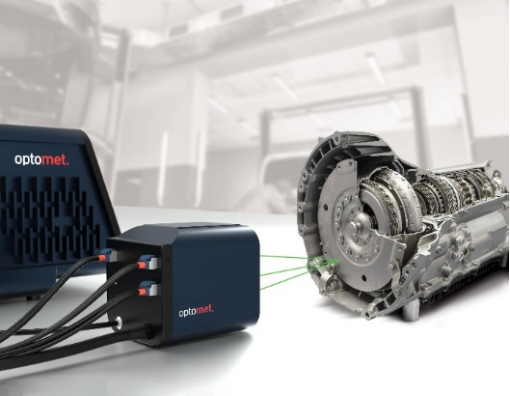

齿轮箱噪声包含齿轮啮合啸叫、轴承噪声、结构共振辐射噪声，频带宽、瞬态特征强，普通单点测试很难定位真实噪声热点。懿朵科技采用声阵列成像+激光多普勒测振两套测试手段，完成噪声-振动耦合问题定位。
齿轮箱多维度降噪优化方案体系
齿轮箱多维度降噪优化方案体系
懿朵科技按照源激励优化、传递路径阻断、末端声辐射控制三层架构，实现源-路径-受体全链路降噪。
01
噪声源优化：从齿轮本体降低原始激励
齿轮啮合冲击是齿轮箱噪声最根本来源，源头优化优先控制激励力大小。
● 啮合精度优化：依据传动误差、啮合刚度实测数据，优化齿轮加工精度、装配公差，减小啮合冲击动态激励。
● 齿廓齿向修形：齿顶修缘、齿向鼓形修整，补偿载荷变形带来啮合干涉，降低啮入啮出冲击，削弱齿轮阶次啸叫噪声。
重点提示：齿轮修形可以直接降低原始激励，是性价比最高的源头降噪手段。
02
结构振动抑制：阻断振动能量传递路径
振动路径：齿轮轴系→轴承座→箱体表面→向外辐射空气噪声。从隔振、刚度提升、阻尼减振三个方向阻断传递。
弹性隔振设计
● 底座隔振：齿轮箱底座与地基加装橡胶/弹簧隔振器，依靠阻抗失配抑制结构振动向基础传递；隔振系统固有频率需要避开齿轮啮合频率及其倍频，防止共振放大噪声。
● 轴系隔振：输入、输出轴配置波纹管等弹性联轴器，隔离齿轮箱与电机、负载之间振动耦合，双向阻断振动互相传递。

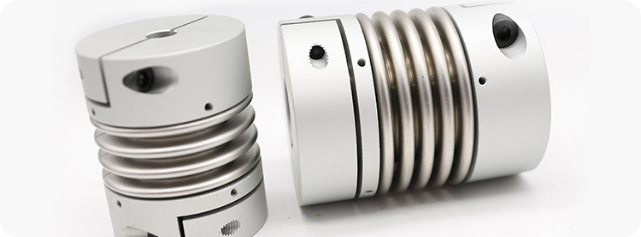

图3 波纹管弹性联轴器实物图
提升轴承座局部刚度
轴承座是轴系振动传递至箱体的关键节点。
● 通过TPA传递路径分析，量化各个轴承座噪声贡献，优先优化高贡献节点。
● 加厚壁厚、增设加强筋、整体铸造成型，提高局部刚度，降低同等激励下箱体振动响应。

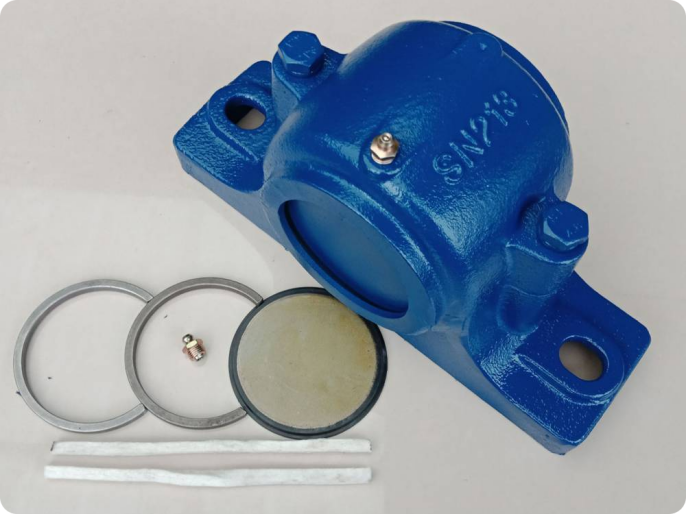

图4 高刚性整体铸造轴承座实物图
轴系阻尼减振
在振动传播节点加装阻尼环、粘弹性减振器，把轴弯曲、扭转振动机械能转化为热能耗散，在振动传递到轴承座之前实现衰减。

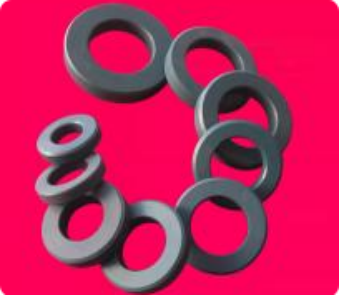

图5 轴系阻尼减振环组件实物图
空气噪声抑制：
箱体向外辐射噪声末端治理
空气噪声抑制：
箱体向外辐射噪声末端治理
针对箱体已经辐射出来的空气噪声，以及通风口泄露噪声，采取被动隔声消声方案。
箱体复合隔声包覆：箱体外部加装隔声+吸音复合隔声罩，做好缝隙密封，避免声泄漏，阻挡箱体向外辐射声能。

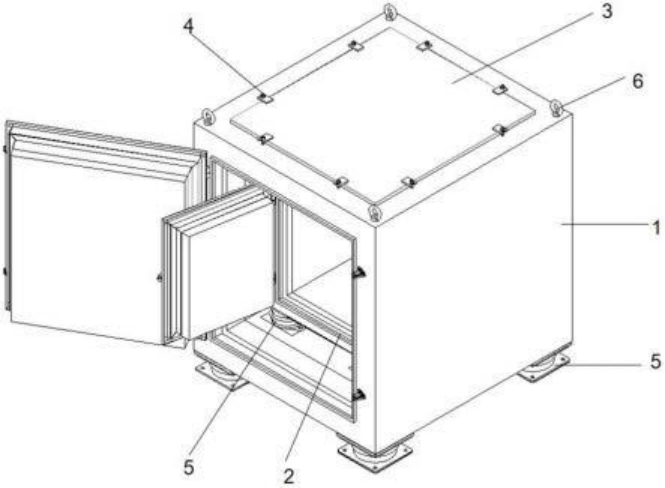

图6 箱体隔声包覆结构示意图
⚠️注意：隔声罩属于末端手段，若源头激励过大，仅依靠隔声包覆降噪效果有限。
通风口消声器设计：通风散热口是高频啸叫主要泄露通道。
在不缩减通风面积前提下，布置消声通道；
控制气流阻力，保障箱体内外气压平衡，避免散热不足、油温过高、润滑失效故障。
总结
齿轮箱减振降噪是一套系统性工程，不能只依靠隔声包覆等末端手段。正确流程为：噪声源精准诊断→源头齿轮参数与修形优化→振动传递路径抑制→末端隔声消声补充治理。
懿朵科技可提供齿轮箱声阵列声源定位、激光测振模态测试、振动传递路径分析、降噪方案设计与落地全链条NVH技术服务，助力风电、船舶、工程机械传动装备实现低噪声设计。
参考文献
[1] 代燊，程鲲。变反激励力作用下齿轮箱减振降噪方法研究 [J]. 噪声与振动控制，2024, 44 (3): 82-87.
[2] 钟睦，王延靖，姚术健。齿轮箱内部激励下振动噪声仿真研究 [J]. 机械设计与制造工程，2024, (7).
