3D教程 | 巧用中望3D方程式，快速搞定波纹管绘制

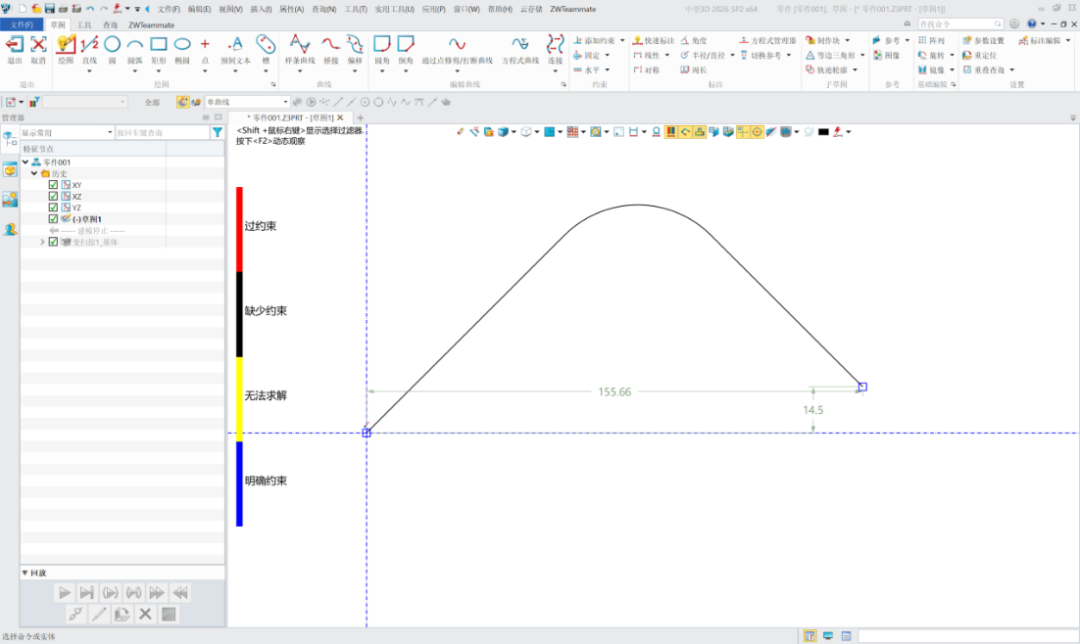

1.根据需求使用绘制波纹管轨迹；

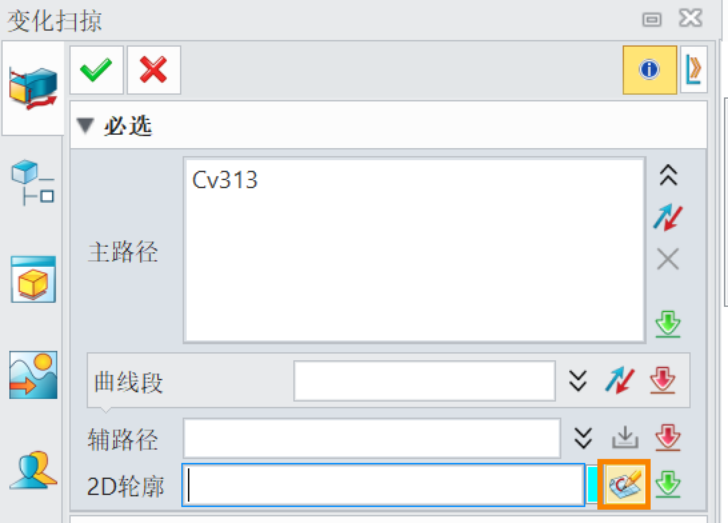

2.点击【造型】-【变化扫掠】进入变化扫掠命令，【主路径】选择已绘制的波纹管轨迹，接着点击【2D轮廓】的草图按钮绘制扫掠轮廓；

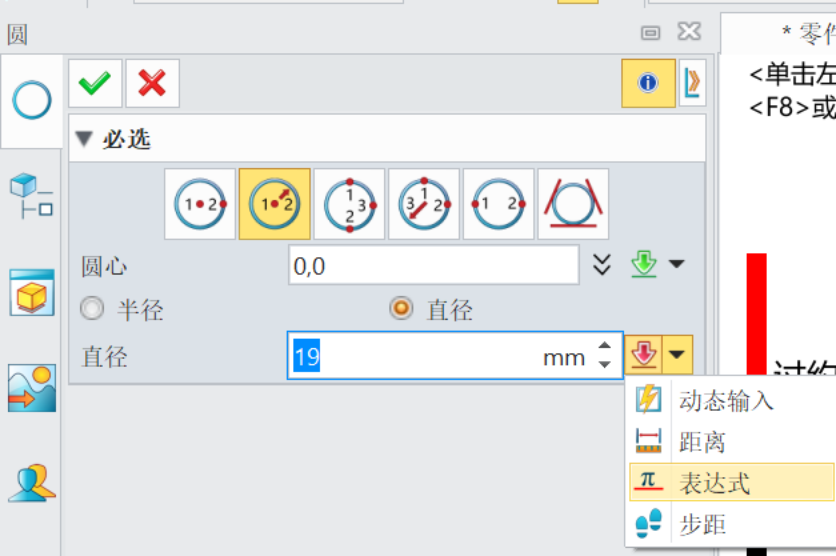

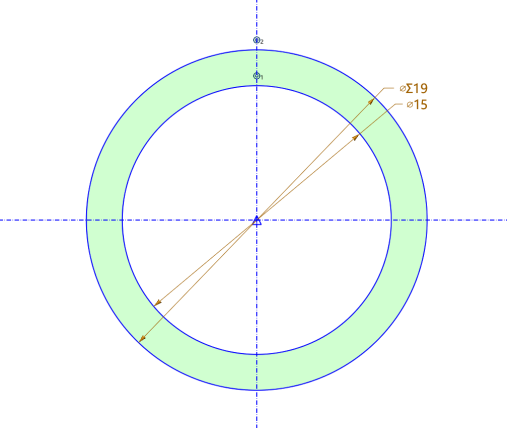

3.绘制波纹管的环形轮廓，完成直径15mm的内圆绘制后，使用方程式定义外圆直径（外圆直径将在16-18mm之间进行周期变化）；

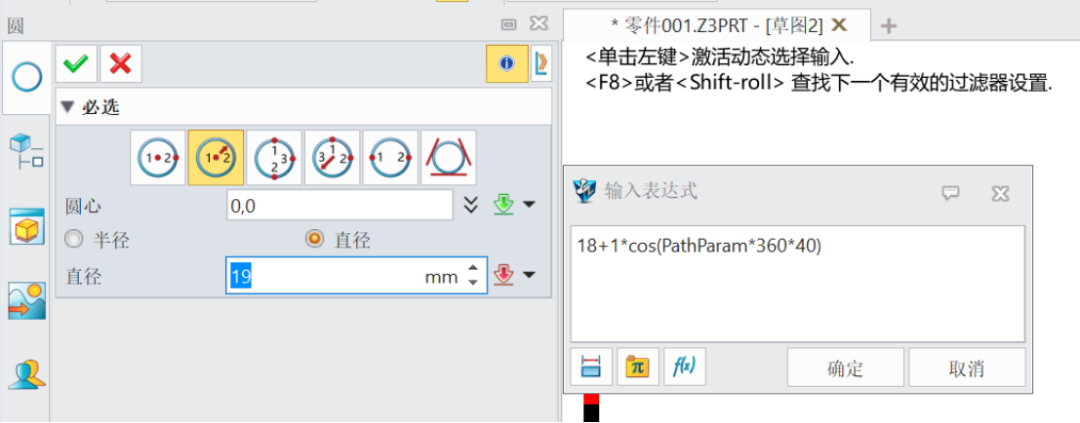

4.方程式使用：

18+1*cos(PathParam*360*40)

说明：此方程式表示外圆直径将在16-18mm之间进行周期变化。

（其中“PathParam”代表0-1的周期函数，“PathParam*360*40”表示0°-360°的周期函数执行40个周期。）

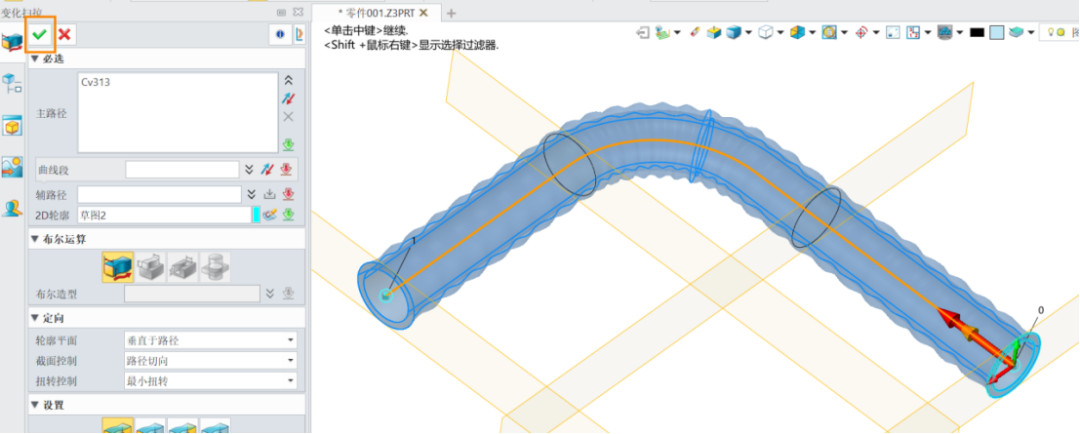

5.完成圆环绘制后退出草图，并完成变化扫掠，即可完成波纹管绘制。
