Comsol复合碳纤维板建模仿真（论文复现）

碳纤维板是碳纤维丝+环氧树脂基体，通过拉挤工艺成型的单向高强板材，也叫碳板。

本文你将学习到在Comsol仿真中如何对碳板建模并评估碳板的载重！原始文件在文末领福利区！

一块 100 mm 长、15 mm 宽、只有 2 mm 厚的碳纤维小板子，看起来像张硬纸片，两头一垫、中间往下压，它能扛多重？直觉会说：这么薄，几十公斤顶天了吧。小编把这个问题原原本本搬进了 COMSOL，按一篇正经学术文章的实验条件复现了一遍，又顺手算了"一层碳纤维一层胶"这种真实铺法。

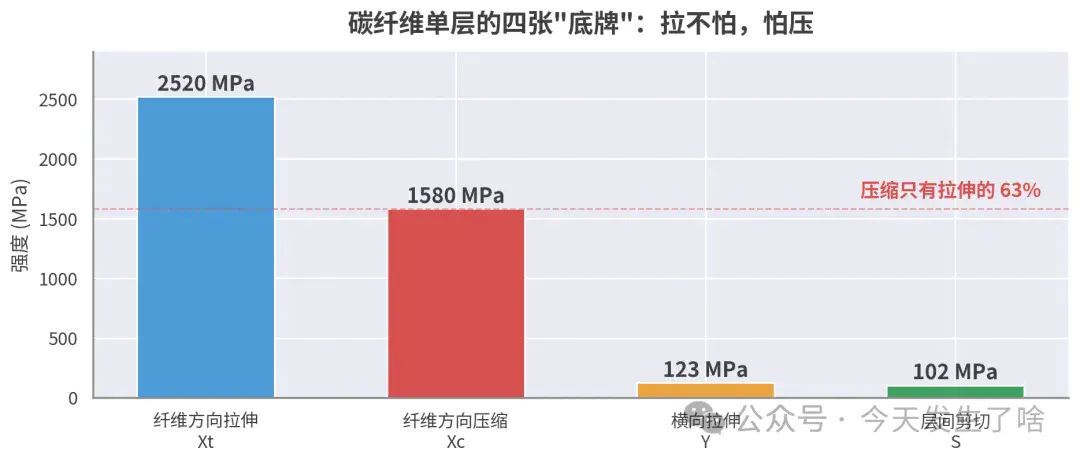

它的纵向拉伸强度高达 2520 MPa——什么概念，普通 Q235 钢的屈服强度才 235 MPa，差着十倍。但它的纵向压缩强度只有 1580 MPa，是拉伸的 63%。至于横向和层间剪切，100 MPa 上下，更是软肋中的软肋。

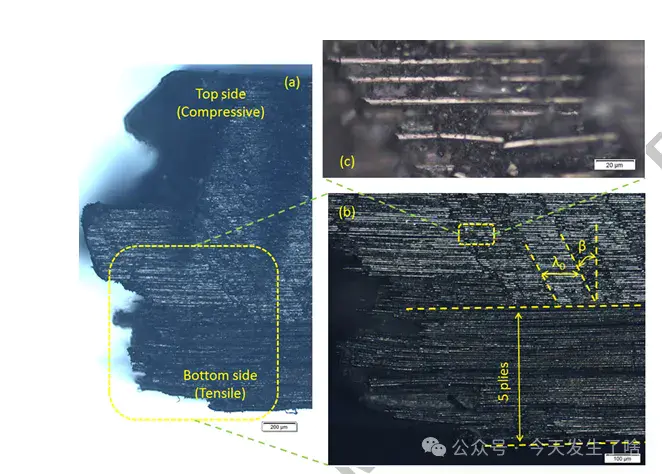

弯曲的时候，梁的上表面被压缩、下表面被拉伸。碳纤维拉伸扛得住 2520，压缩只扛得住 1580——所以断点几乎总是从受压的那一面开始。文章里的断口照片也证实了这一点：上表面先压溃。

先看结论：理论估算约 900 N，差不多一个成年男性

这片小板子的正式身份是 单向碳纤维层合梁：16 层单向碳纤维预浸料，纤维全部沿长度方向，总厚度 2.08 mm，两头支撑间距 80 mm，正中间施加载荷——这是复合材料力学里最经典的三点弯曲实验，标准是 ISO 14125。

2015 年有一篇文章（Meng 等，发表在 Composite Structures）真的做了这个实验：压到 853 N 时梁断了，断口处跨中压下去了 6.59 mm。853 N 是什么概念？大约 87 公斤，站上去一个成年男性，刚好压断。

把文章搬进电脑：853 N 对 902 N

仿真这行当，最怕的是"算了个寂寞"——模型看着漂亮，跟实物对不上。所以小编第一步不是发挥，而是照抄。

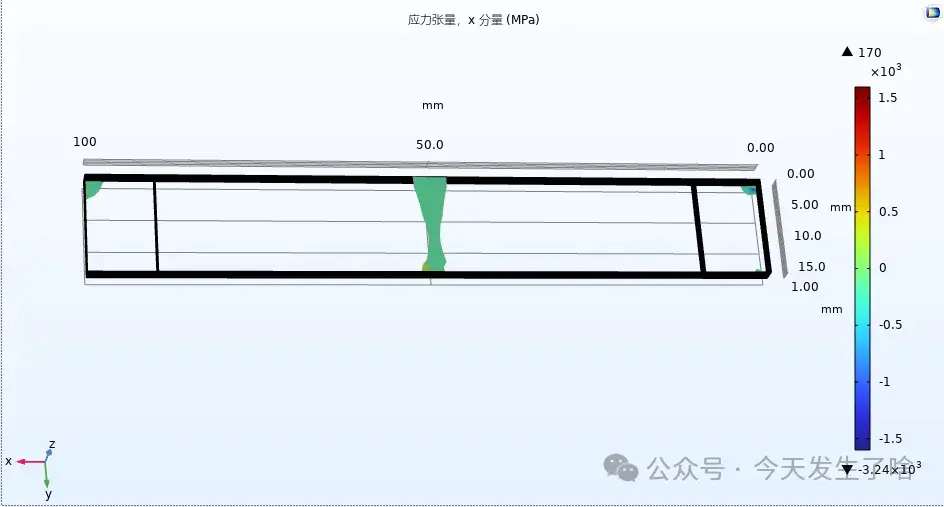

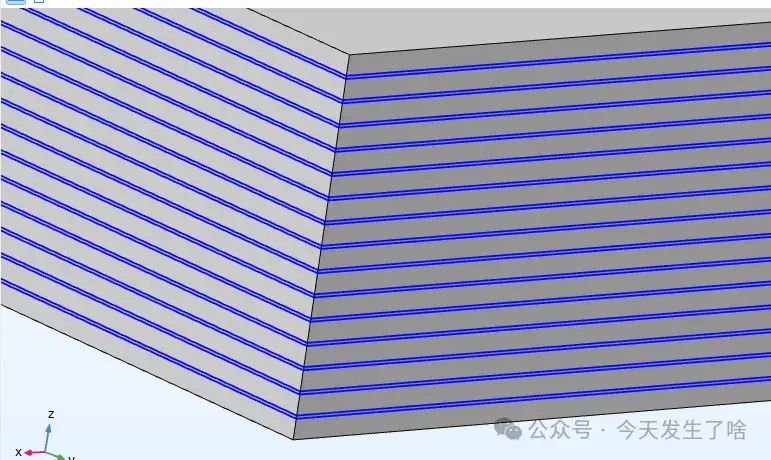

文章里给的东西很全：梁的尺寸、铺层、材料参数、支撑跨距、加载方式，全交代了。小编按它的参数在 COMSOL 里建了实体模型，16 层逐层赋予纤维方向，求解器用线弹性，失效判据用 Tsai-Hill 准则——跟文章一模一样的套路（对，作者用的也是 COMSOL，连"用正弦分布载荷代替点接触"这个防应力奇异的小技巧都一样）。

对账结果：

挠度和模量差百分之十几，主要是实验里的支座滑移、试件初始缺陷这些"现实世界税"，仿真交不了这个税。但承载力差 6%，对于估算"这梁大概能扛多重"这件事，完全够用了。

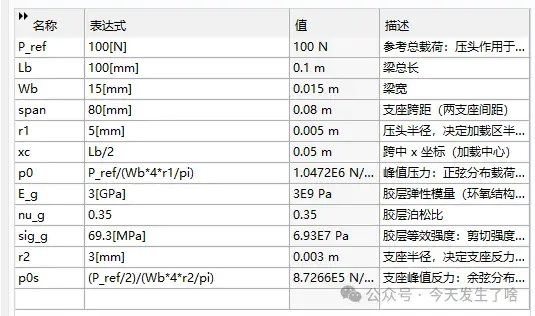

模型校准好了，接下来才是真正好玩的部分，可以改P_ref梁的负载，另外两个参数也可以改：E_g（胶模量）改小能模拟更软的胶，sig_g（胶强度）控制胶层失效指数 FIg 的阈值。

一张锯齿图，看懂梁里谁在出力

碳纤维层合板最反直觉的地方，是它的应力分布不是光滑的，而是锯齿状的。

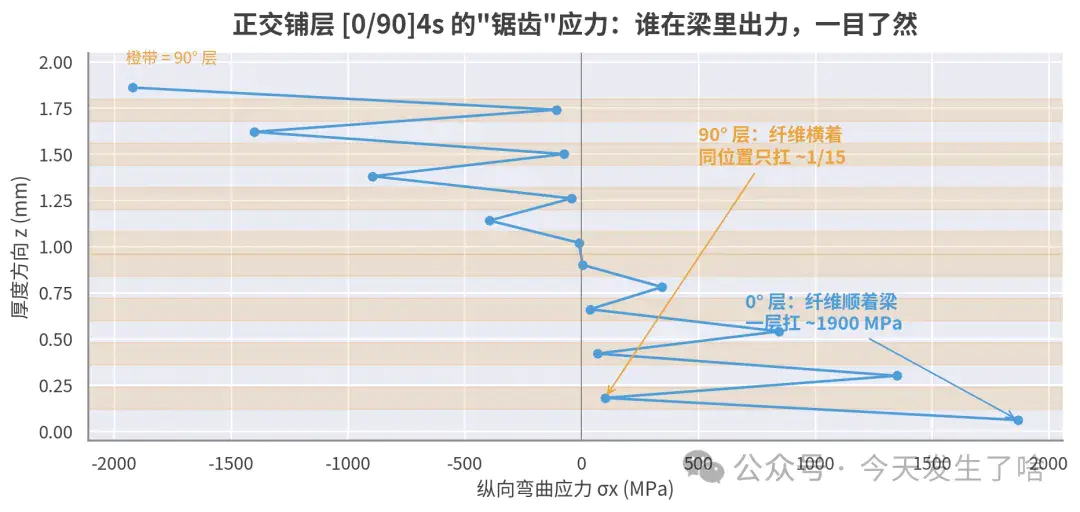

这又是一根 [0/90]4s 交叉铺层梁（一层纤维沿梁长、一层横过来，交替铺 16 层）在弯曲时的纵向正应力沿厚度的分布。0° 层（纤维顺着梁长）里的应力冲到 ±1900 MPa 附近，而 90° 层里的应力只有它的大约 1/15。

为什么正好是十几倍？因为应力是按刚度分配的：碳纤维沿纤维方向的模量 E1 是 139 GPa，垂直方向 E2 只有 8.8 GPa，比值约 16。谁硬谁扛活，就这么朴素。

所以铺层设计的第一性原理就一句话：纤维的方向，就是强度的方向。想让梁能弯，纤维就得顺着梁长铺；90° 层不是来出力的，是来防分层、防劈裂、提供横向完整性的"结构胶"。比例怎么配，就看你要弯、要扭还是要扛面内剪切。

厚度是最狠的参数：翻一倍，承载乘四

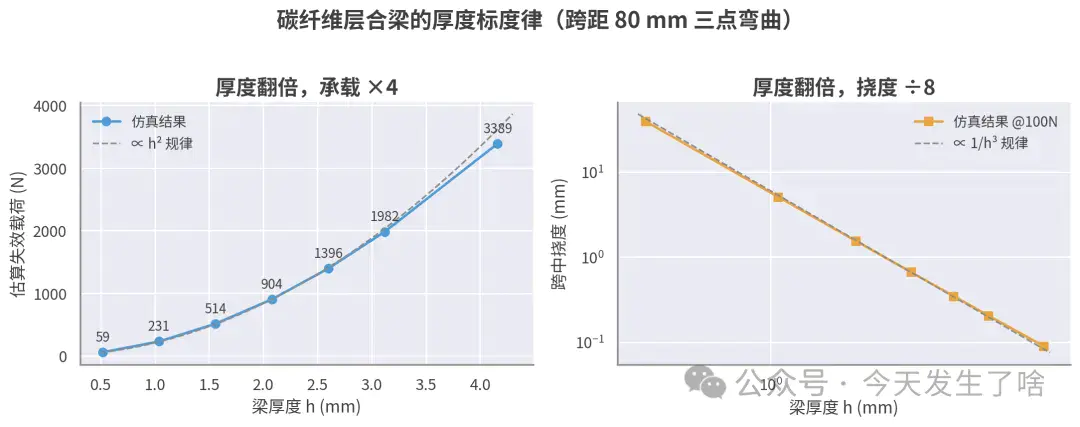

有了校准过的模型，小编做了个工程师最常问的扫描：同样的跨距和材料，厚度从 0.52 mm 加到 4.16 mm，能扛多重？

规律整齐得让人舒服：承载力跟厚度的平方成正比，跨中挠度跟厚度的立方成反比。厚度翻一倍，承载乘 4，变形除以 8。

这不是仿真里的巧合，是材料力学里 σ = 6M/(bh²) 的直接体现——弯矩产生的应力，被厚度平方分摊。仿真做的事，不过是把这个平方律在真实层合结构上又确认了一遍。以后有人问你"这根碳纤维梁加厚 50% 能结实多少"，口算就行：1.5² = 2.25 倍。

三个提醒

玩完这一圈仿真，如果你也要碰碳纤维结构，三句话带走：

• 碳纤维设计看压缩，不看拉伸。

   压缩强度只有拉伸的 6 成左右，弯曲工况下压面永远是先死的那个。

• 厚度是性价比最高的手段。

   承载 ∝ 厚度²、刚度 ∝ 厚度³，结构上每 0.5 mm 都很值钱；反过来，减薄降重的代价也是平方级、立方级的。

• 胶（树脂）强度有及格线。

   算清楚层间剪应力的峰值，选胶时让剪切强度留出 2 倍裕度，别让分层抢了压溃的戏。

碳纤维这东西，贵不在材料本身，贵在你得知道它每一层在干什么。仿真就是把这个"知道"变得便宜一点——不用压断十几根试件，也能把底牌摸清楚。

参考资料

• ISO 14125: 纤维增强塑料复合材料弯曲性能测定方法
• Meng et al. (2015). Three-dimensional finite element Analysis of laminated composites under bending. Composite Structures, 119: 693–708
• Tsai-Hill 失效准则（复合材料强度经典判据）
