灵巧手绳驱（记忆金属SMA方案）： COMSOL 复现了一篇灵巧手论文的温度仿真

最近灵巧手很火，常见仿生多指灵巧手以「微型电机 + 腱驱动」为主流（如 Tesla Optimus、Figure、Shadow Hand 等），本文为人工肌肉类新型驱动（SMA方案）。一根头发丝粗细的镍钛合金丝，盘成弹簧通电 2 秒，能拉起自重 300 倍的负载——但电流给小了它不动，给大了它烧断。这篇论文的工程师用试错法选出了 0.5 A，我们决定用 COMSOL 6.4 把这条温度曲线重新算一遍，看仿真能不能替他把这三个电流档都提前验证掉（资源在文末）。

一、 SMA"人工肌肉"

形状记忆合金（SMA，常见的是镍钛合金 Nitinol）有个脾气：在 350 °C 退火时定下一个"记忆长度"，常温下你怎么拉它都行，可一旦温度越过相变点（常见高温丝大约 68–78 °C），它就会拼命往记忆长度里缩，产生很大的恢复应力。

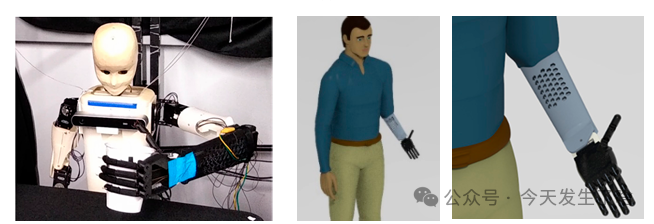

德克萨斯大学达拉斯分校的 Destici 和 Tadesse 把这个原理做成了一只软体灵巧手：0.20 mm 的 Dynalloy 丝绕在 0.64 mm 芯轴上，螺距 0.25 mm，绕成 50 mm 长后 350 °C 退火 45 分钟，切半得到 25 mm 的"肌肉"，装进手里再预拉伸到 100 mm。通电收缩拉手指屈曲，断电后拮抗肌让它伸展——结构极简，整手 235 g，能抓 133 g 的水杯。

二、模型怎么搭：三个物理场串成一条链

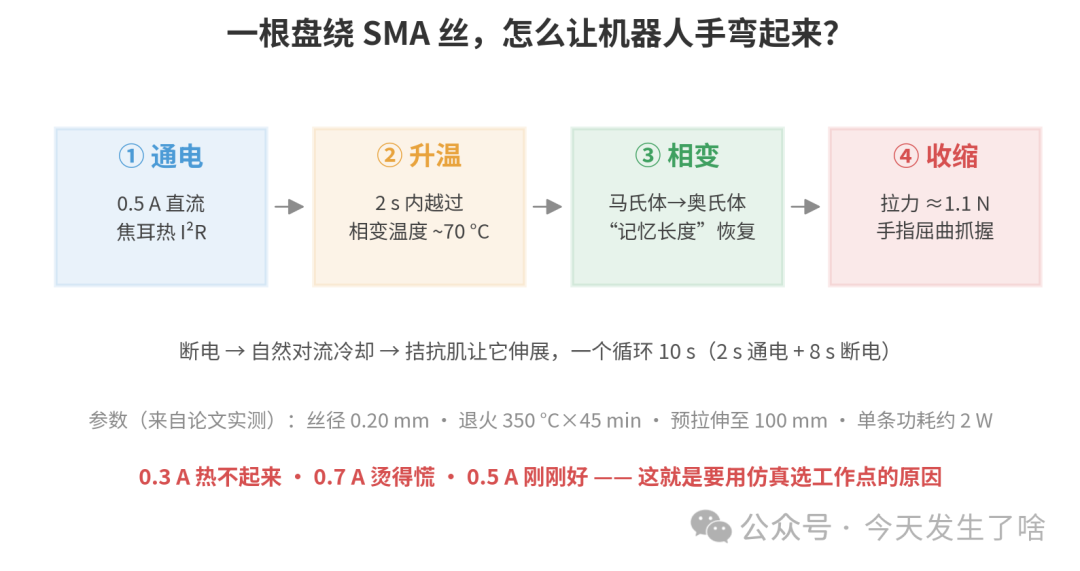

驱动过程就一条物理链：电流 → 焦耳热 → 温升 → 相变。对应的 COMSOL 设置很直接：

• 几何

  ：真实的展开导线 Ø0.2 mm × 0.25 m（25 mm 盘绕段展开的真实长度），不是等效圆柱——这里我们踩了第一个坑，后文细说；

• 热学

  ：固体传热接口，初始温度 22 °C，外表面自然对流边界（对流系数 h 是标定旋钮）；

• 热源

  ：焦耳热 Q = I²R，R 由丝的几何和电阻率算出约 6.5 Ω，论文"单条肌肉约 2 W"的功耗与此吻合；

• 激励

  ：分段函数开关模拟"2 s 通、8 s 断"的五个循环；

• 求解

  ：瞬态 0–50 s。求解器相对容差必须收紧到 1e-5——默认容差下 BDF 大步长会直接"跨过"2 秒的脉冲，小电流工况的脉冲整个丢掉，这是隐藏的第零个坑。
•

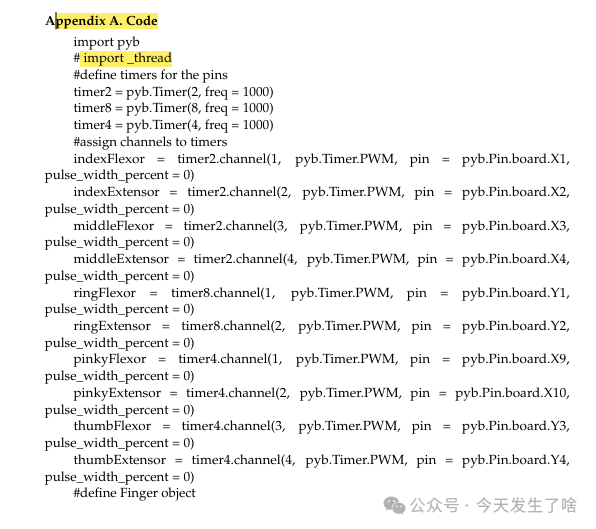

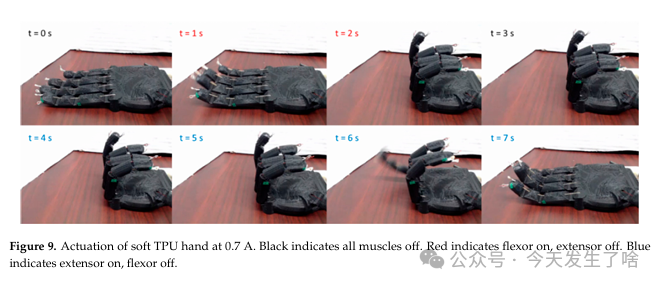

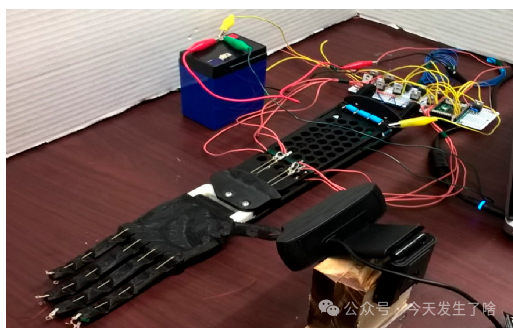

  机械手用TPU打印的，论文末尾还有相应控制，主流方案玩累了，试试这个SMA方案。


三、对标结果：仿真和论文差多少？

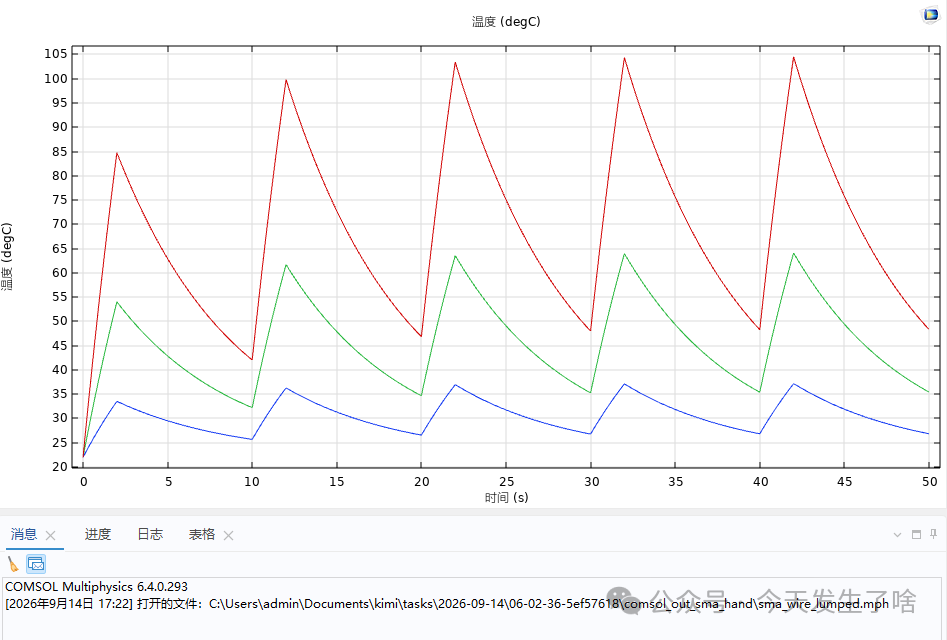

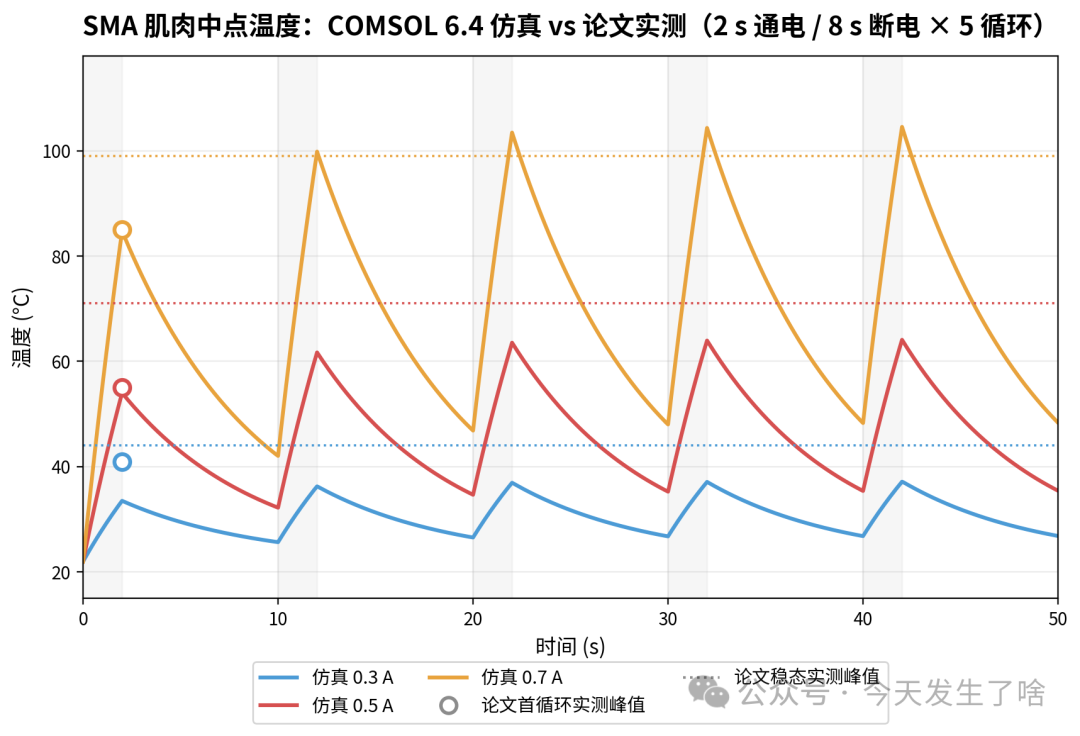

三档电流的完整温度历程如上图。数值对标：

峰值排序完全一致，曲线形态——升温沿、指数冷却沿、逐周期热量累积——和论文图 7 对得上。论文的核心结论被仿真独立复现：0.5 A 是最佳工作点，安全越过相变区，0.7 A 则逼近过温风险区。0.3 A 两头的偏差最大（−15%），一个合理的解释是低温下马氏体电阻率更高、升温更快，而模型用的是恒定电阻率。

四、写在最后：

如果你也想复现这类 SMA 电热仿真，带走三句话：

1. 几何等效先看体积和电阻。

    等效圆柱这类偷懒法，热容和产热密度会一起错，错得还很隐蔽；

2. 瞬态脉冲求解，容差收紧到 1e-5 以上。

    求解器大步长会"跨过"秒级脉冲，丢掉的后几周期积热会让你怀疑人生；

3. 留两个标定旋钮。

    对流系数 h 和热容倍率，用论文实测曲线做网格搜索拟合——SMA 线圈自屏蔽、端子热沉这些效应，用等效参数吸收掉是最经济的做法。

仿真对上了，才敢谈优化：下一步在这个模型上加固体力学接口，让温度去驱动"手指"弯起来，对标论文里 DIP 关节 240° 的屈曲角——那就是另一个故事了，可以留言小编更新热力仿真。

复现的价值不在于重复别人的数字，而在于：从此你手里多了一条可以随便改参数的虚拟产线。

参考文献：

[1] Destici E., Tadesse Y. A Soft 3D-Printed Robotic Hand Actuated by Coiled SMA. Actuators, 2021, 10(1): 6.（开放获取）

[2] Hogade H., et al. Robotic hand using smart material: Nitinol. AIP Conf. Proc., 2023, 2930: 020042

附：福利时间，这套复现资料打包好了

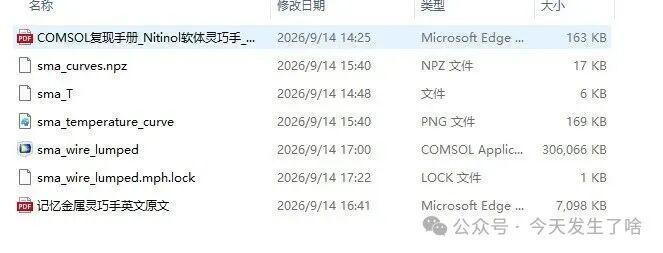

这篇推文的"幕后"其实是一整套可照搬的资料，全部整理成了礼包：
