Comsol 钻削温度场复论文

一、数据来源

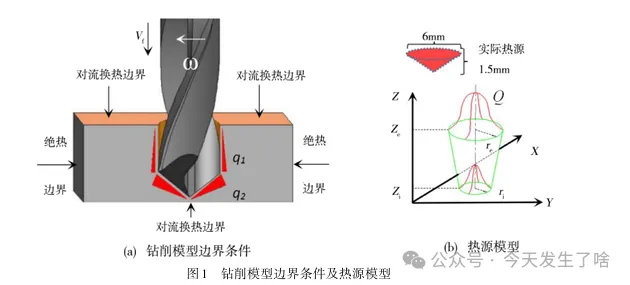

找到2021 年《宇航材料工艺》的一篇《CFRP钻削温度场的数值仿真与分析》（陈檐成等，DOI: 10.12044/j.issn.1007-2330.2021.02.005），下面这张图做钻削仿真的各位可还熟悉，文章用移动热源法把钻削过程算得明明白白。我照着它用 COMSOL 6.4 完整复现了一遍，复现过程中发现作者有些小失误私自改了一小处数据，不过各位大佬轻喷，文章对于今天的复现意义还是不错的。

二、论文的模型，拆开就四件事

复现的第一步不是开软件，是把论文拆成一张参数清单：

真正的灵魂在中间两项：一个跟着钻头走的圆锥形高斯热源，和一组"偏科"到极致的导热系数。

三、干货一：CFRP碳纤维复合板的导热，天生偏科

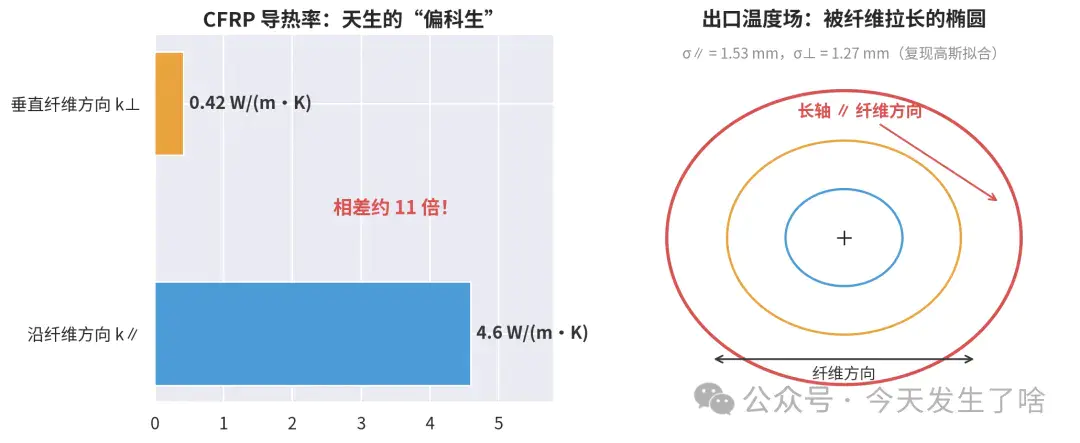

普通金属钻削的温度场是个圆，因为热量往四面八方跑得一样快。CFRP 不是。它沿纤维方向的导热率是 4.6 W/(m·K)，垂直纤维方向只有 0.42——差了约 11 倍。

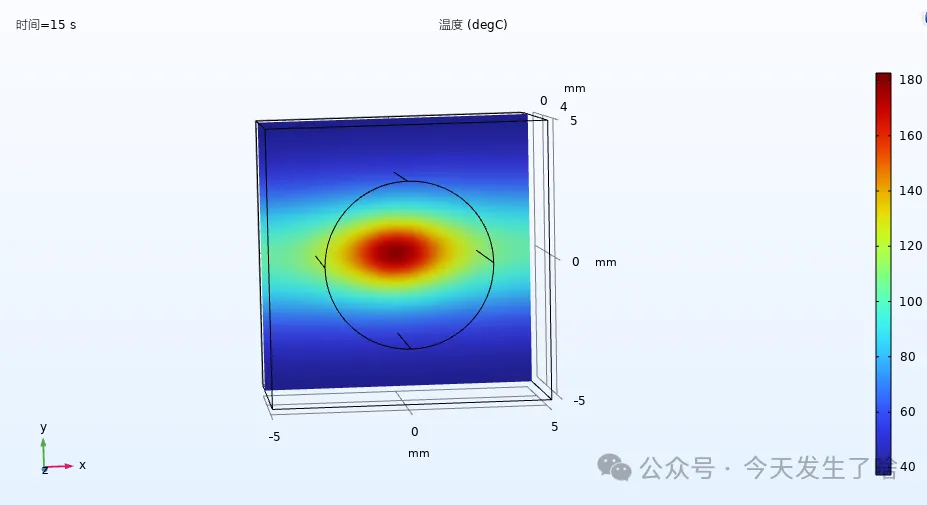

后果立竿见影：热量沿纤维方向撒腿就跑，垂直方向慢慢磨蹭，出口平面上的等温线被拉成一个椭圆，长轴死死咬住纤维方向。复现结果里，出口表面温度剖线做高斯拟合，沿纤维方向宽度 σ∥ = 1.53 mm，垂直方向 σ⊥ = 1.27 mm，和论文"椭圆长轴平行于纤维"的结论严丝合缝。

工程上这意味着：钻单向 CFRP，孔的"热损伤区"不是一圈均匀的晕，而是顺着纤维方向拉长的两颗"耳朵"。看孔壁质量，得先问纤维朝哪。

四、翻车现场：一个单位，烧到 20000 ℃

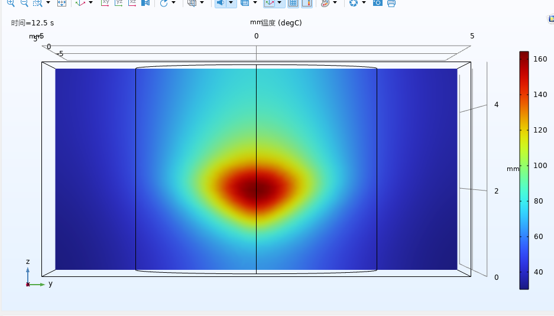

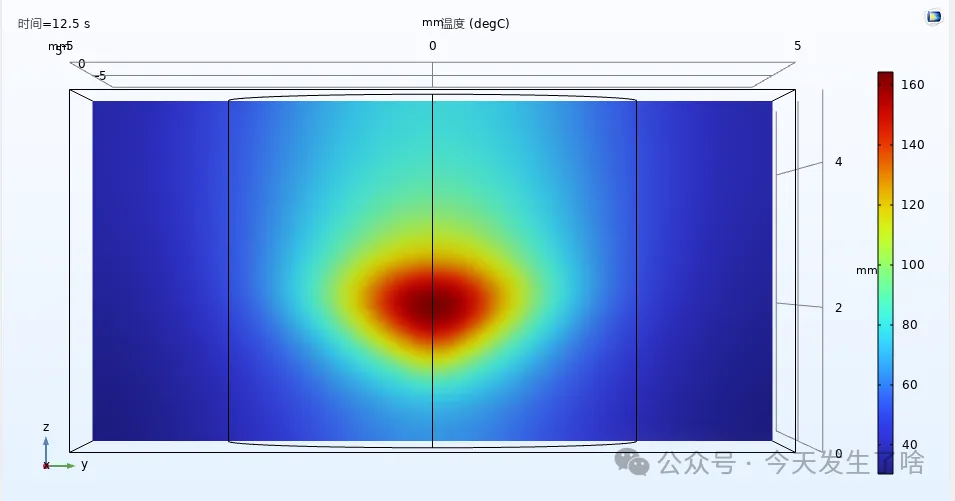

模型搭好，参数按论文正文敲进去：扭矩 3.2 N·m。计算，出图——峰值温度两万度（这正是作者单位的小小失误，小编私自纠正了，作者和大佬轻喷）。

CFRP 不是太阳表面，这显然不对。排查一圈，问题锁定在热源功率上。钻削传入工件的热量按 Q0 = η(Mω + Fv) 估算：转速 3000 r/min 下，3.2 N·m 的扭矩对应上百瓦的切削功率，按 17% 比例进热源，Q0 ≈ 171 W。对一块 5 mm 厚的树脂基板子，这是拿喷灯烧。

好在热传导问题是线性的：热源功率翻几倍，全场温升就翻几倍。利用这个性质反推单位。

破案了：论文里的"3.2 N·m"，极大概率是"3.2 N·cm"印刷时丢了单位的 c。这个坑，不看图 5 那条扭矩曲线的量级还真发现不了。

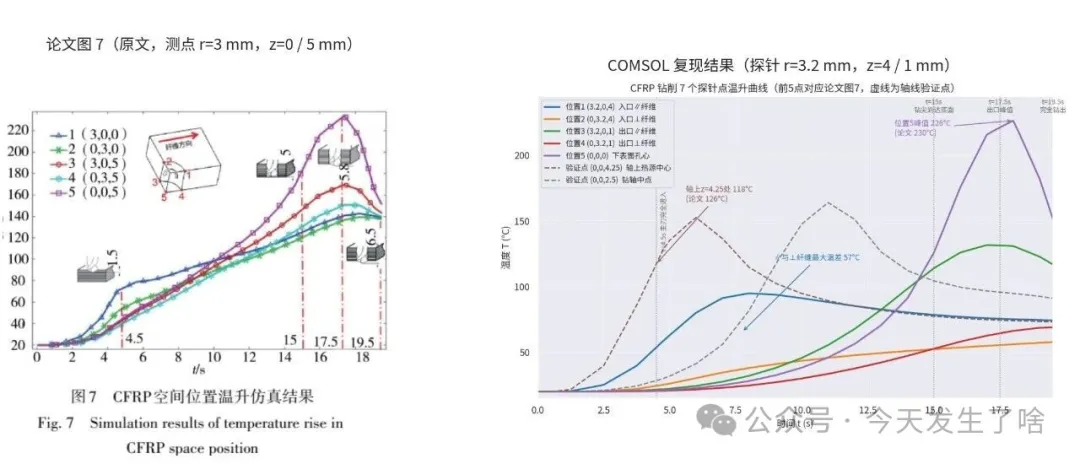

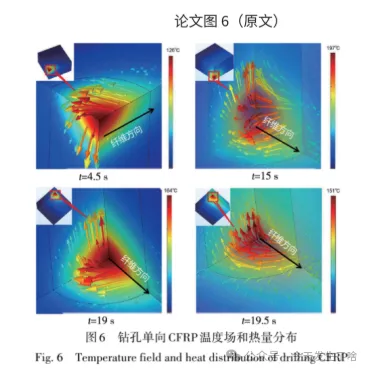

五、干货二：文章和仿真复现结果逐点对质

模型跑通只是开始，验收得拿论文的图一张一张对：

六、这套模型，工程上能干什么

温度场算准了，能回答的都是车间里的真问题：这个转速进给组合会不会让孔壁局部超过树脂耐受温度？分层风险最大的区域在哪一侧？换铺层方向，热损伤区跟着转到哪？把工艺参数扫一遍，比一批批试切省得多。

顺带一句实操经验：用 Python（MPh 库）驱动 COMSOL 跑参数化和后处理，比在 GUI 里点来点去效率高一个量级，全套流程可以脚本化复现，Abqus小编也使用过，社区案例丰富度、官方开源精神与comsol还是差一点的。

写在最后：复现别人论文的两个提醒

1. 先对量级，再对曲线。 输入参数代回去算一遍功率、能量，量级不对立刻停手，别等两万度教你做人。

2. 对不上不一定是模型错。 先排查单位、定义、测点位置这三件事——论文也是人写的，人就会印错。

如果你是专业研究非线性的，Abqus确实有他独特优势，这篇文章对您就是小儿科，如果您主力软件是Comsol，正好需要研究钻削热影响，这篇文章就是及时雨。

参考文献

1. 陈檐成, 等. CFRP钻削温度场的数值仿真与分析[J]. 宇航材料工艺, 2021, 51(2): 31-37. DOI: 10.12044/j.issn.1007-2330.2021.02.005.

2. 复现工具：COMSOL Multiphysics 6.4 + Python MPh 1.4.0.
