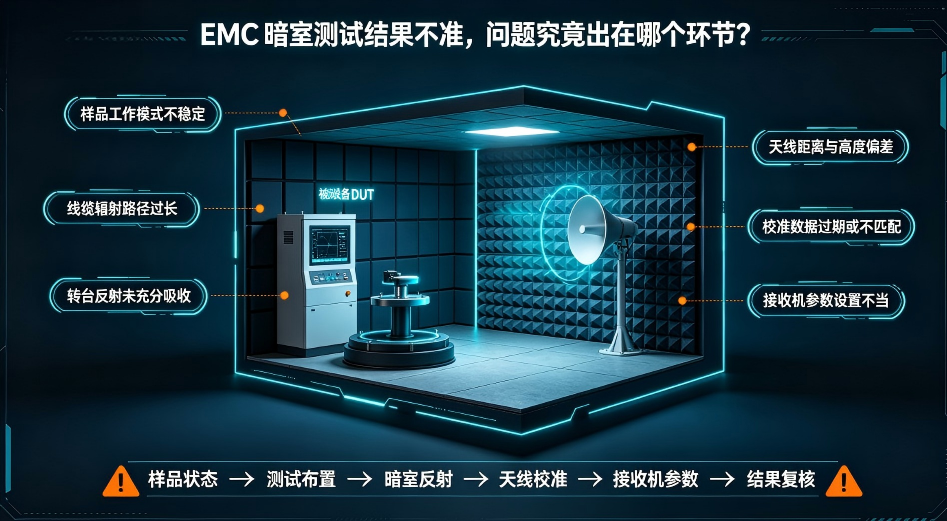

EMC 暗室测试结果不准:问题究竟出在哪个环节?

1天前浏览83
"同一台样机,昨天测超标 6dB,今天测裕量 2dB;换一家实验室,结果又完全不同。"——这是 EMC 工程师最崩溃的场景。你花了三个月改设计,结果发现"超标"可能只是暗室在跟你开玩笑。

暗室测试结果"不准"不是一个单点故障,而是一个多环节误差链的叠加。从暗室场地本身、测试设备、测试方法、被测物状态,到操作人员习惯和环境背景噪声,任何一个环节的微小偏差都可能被放大为 3~10dB 的结果漂移。













































































































          EMC 暗室测试结果不准——误差溯源全景图            ├── 1. ”不准”的三种典型表现         ├── 1.1 结果偏高(虚超标):本不该超却超了         ├── 1.2 结果偏低(漏检):本应超却显示通过         └── 1.3 不可重复:同条件多次测试结果离散度大            ├── 2. 误差源头一:暗室场地本身         ├── 2.1 场地验证(SV)不合格或过期         ├── 2.2 吸波材料老化/脱落/性能衰减         ├── 2.3 暗室尺寸不足  静区畸变         ├── 2.4 地板/墙壁反射残余         ├── 2.5 环境背景噪声(外部干扰泄漏)         └── 2.6 归一化场地衰减(NSA)偏差           ├── 3. 误差源头二:测试设备与校准         ├── 3.1 天线系数(AF)校准过期或错误         ├── 3.2 接收机/频谱仪:带宽检波器设置         ├── 3.3 射频线缆:损耗阻抗失配弯曲         ├── 3.4 转台/天线塔:位置精度谐振         ├── 3.5 前置放大器/衰减器:增益漂移         ├── 3.6 设备间阻抗失配(50Ω系统)         └── 3.7 周期性校准与期间核查缺失           ├── 4. 误差源头三:测试方法与标准执行         ├── 4.1 扫描参数错误(RBW/VBW/扫描时间)         ├── 4.2 检波器选择(Peak/QP/Avg)不当         ├── 4.3 天线极化方向遗漏         ├── 4.4 转台步进角度过粗         ├── 4.5 天线高度扫描范围不足         ├── 4.6 距离因子修正错误(3m/10m换算)         ├── 4.7 标准版本混用(CISPR/IEC/GB)         └── 4.8 替代法/比较法操作不规范          ├── 5. 误差源头四:被测物(EUT)状态         ├── 5.1 工作模式选择不当(非最差工况)         ├── 5.2 线缆布局不一致(长度/走向/离地高度)         ├── 5.3 接地方式不确定(悬浮/接地/接地面积)         ├── 5.4 外设/负载差异         ├── 5.5 软件版本/固件状态影响发射         ├── 5.6 温度/老化导致性能漂移         └── 5.7 结构件装配公差(屏蔽罩未扣紧等)           ├── 6. 误差源头五:操作人员与环境         ├── 6.1 操作规范性(人为读数/记录错误)         ├── 6.2 人员进出暗室引入扰动         ├── 6.3 温湿度影响(吸波材料性能)         ├── 6.4 外部电磁环境(手机/广播/雷达)         └── 6.5 电源质量(谐波/纹波耦合到EUT)            ├── 7. 误差源头六:数据处理与判定         ├── 7.1 背景噪声未扣除或扣除不当         ├── 7.2 单位换算错误(dBμV/m vs dBμV)         ├── 7.3 限值曲线选错(A类/B类/军标)         ├── 7.4 修正因子遗漏(天线系数+线缆损耗+前置增益)         └── 7.5 报告判定逻辑错误          ├── 8. 系统化排查流程(决策树)          ├── 9. 预防措施与质量管理体系         └── 10. 总结:精度是系统工程,不是单点问题

一、 "不准"的三种典型表现

在深入排查之前,必须先明确"不准"到底指什么。不同表现指向不同根因。

1.1 结果偏高(虚超标)

表现:产品本应通过,但测试显示超标 3~10dB。常见根因

  • 背景噪声未扣除(暗室外部干扰泄漏)
  • 天线系数或线缆损耗修正值偏小(少减了损耗)
  • EUT 线缆布局形成意外天线(线缆悬空过长)
  • 暗室吸波材料局部失效,产生反射增强

1.2 结果偏低(漏检)

表现:产品本应超标,但测试显示通过。常见根因

  • 扫描参数不当(RBW 太宽、扫描速度太快,漏掉窄带信号)
  • 检波器选择错误(用 Avg 检波测窄带脉冲)
  • 天线极化方向遗漏(只测了水平,漏了垂直)
  • 转台步进角度过粗,未对准最大辐射方向
  • 距离因子修正错误(3m 数据错误换算为 10m)

1.3 不可重复(离散度大)

表现:同一样机、同一暗室、同一操作员,多次测试结果相差 3~6dB。常见根因

  • EUT 线缆布局每次摆放不一致
  • 转台/天线塔定位精度差
  • 外部间歇性干扰(手机信号、雷达脉冲)
  • 设备热漂移(未充分预热)
  • 接地状态不确定(每次接触电阻不同)

二、 误差源头一:暗室场地本身

2.1 场地验证(SV)不合格或过期

问题:半电波暗室(SAC)每年必须通过归一化场地衰减(NSA)或场地电压驻波比(SVSWR)验证。如果验证过期或不合格,所有测试数据法律效力存疑。

典型故障

  • 吸波材料局部脱落 → 反射增强 → 场强偏高 3~6dB
  • 暗室门密封条老化 → 外部信号泄漏 → 背景噪声抬升
  • 转台金属部件氧化 → 接地不良 → 低频段反射异常

排查方法

  • 检查最近一次 NSA/SVSWR 报告,确认在 ±4dB(NSA)或 6dB(SVSWR)以内。
  • 目视检查吸波材料完整性,特别是天花板和地板交界处。
  • 关闭所有设备,测量背景噪声,确认低于限值 6dB 以上。

2.2 吸波材料老化/脱落/性能衰减

吸波材料(碳粉泡沫、铁氧体瓦)的性能会随时间衰减:

  • 碳粉泡沫:10 年后吸波性能下降 2~4dB(尤其低频段)
  • 铁氧体瓦:受潮后导磁率下降,低频吸收变差
  • 泡沫尖端断裂:高频散射增加

2.3 暗室尺寸不足 → 静区畸变

如果被测物尺寸过大(如服务器机柜、汽车部件),可能超出暗室"安静区"(Quiet Zone)。静区外的场强分布不均匀,天线在不同位置测到的值差异巨大。

2.4 地板/墙壁反射残余

即使是合格暗室,在低频段(30~200MHz)吸波材料效率较低,地板和墙壁仍有残余反射。这会导致:

  • 天线高度扫描时出现多个峰谷
  • 转台旋转时结果波动

2.5 环境背景噪声

  • 暗室外的广播电台、手机基站、WiFi 路由器
  • 暗室内未关闭的照明灯(LED 驱动电源是宽带噪声源)
  • 空调压缩机、排风扇电机
  • 隔壁实验室正在测试的大功率设备

2.6 归一化场地衰减(NSA)偏差

NSA 是衡量暗室"理想程度"的金标准。如果 NSA 偏差 > ±4dB,说明暗室存在结构性问题(反射、谐振),测试结果不可信。


三、 误差源头二:测试设备与校准

3.1 天线系数(AF)校准过期或错误

天线系数是将天线接收电压转换为场强的关键参数:

典型错误

  • 使用过期的校准证书(通常有效期 1~2 年)
  • 天线系数频率插值错误(在对数周期天线切换点附近)
  • 天线平衡/不平衡适配器未计入

3.2 接收机/频谱仪设置

参数
正确设置
错误后果
RBW
CISPR: 9kHz(150k-30M), 120kHz(30M-1G)
RBW 过大→漏窄带;过小→漏脉冲
检波器
Peak→QP→Avg 三级
只用 Peak→结果偏高 6~10dB
扫描时间
与 RBW 匹配
过快→信号被"跳过"
视频带宽
≥ 3×RBW
过小→信号被平滑掉

3.3 射频线缆

  • 损耗:5m 同轴线在 1GHz 下损耗约 3~5dB。如果修正因子未更新(线缆老化后损耗增加),结果偏低。
  • 弯曲:同轴线过度弯曲导致阻抗失配,产生驻波,频率响应出现波纹。
  • 接头:N 型接头未拧紧 → 接触电阻变化 → 结果不可重复。

3.4 转台/天线塔

  • 转台定位精度差(> 2°)→ 未对准最大辐射方向 → 结果偏低
  • 天线塔升降机构卡顿 → 高度扫描不连续 → 漏掉峰值
  • 转台金属面过大 → 低频反射 → 场强偏高

3.5 前置放大器/衰减器

  • 前置放大器增益漂移(温漂)→ 结果偏高或偏低
  • 衰减器步进精度差 → 大信号时压缩 → 结果偏低
  • 放大器饱和 → 非线性 → 谐波/互调产物被误读为 EUT 发射

3.6 设备间阻抗失配

整个测试链路必须是 50Ω 系统。任何阻抗失配(天线输出 75Ω、接收机输入 50Ω)都会产生反射,导致频率响应出现周期性波纹(±1~3dB)。

3.7 周期性校准与期间核查

  • 周期校准:每年一次,由计量机构出具证书。
  • 期间核查:每半年/每季度用标准信号源验证系统增益。
  • 日检:每次测试前用已知场强的参考天线验证系统噪声基底。

四、 误差源头三:测试方法与标准执行

4.1 扫描参数错误

这是最常见的低级错误。不同标准(CISPR 32、CISPR 25、IEC 61000-4-3、MIL-STD-461)对 RBW、扫描时间、步进频率的要求完全不同。混用参数会导致结果偏差 3~10dB。

4.2 检波器选择

  • Peak(峰值):捕获最大值,用于预扫描。
  • QP(准峰值):CISPR 标准法定检波器,对重复脉冲加权。
  • Avg(平均值):对连续波信号更严格。

错误:用 Peak 结果直接判定(偏高),或只用 Avg 测脉冲信号(偏低)。

4.3 天线极化方向

必须测量水平极化(H)和垂直极化(V)两个方向。遗漏一个方向可能漏掉最大辐射方向,导致结果偏低 3~6dB。

4.4 转台步进角度

  • 标准要求:通常 15°~30° 步进
  • 错误:用 90° 步进(只测 4 个方向)→ 漏掉最大辐射方向
  • 对于方向性强的天线(如 Yagi),步进应更小

4.5 天线高度扫描

  • 3m 法:天线高度 1~4m 扫描
  • 如果只固定在 2m → 可能错过地面反射增强的峰值
  • 天线塔行程不足 → 扫描范围不够

4.6 距离因子修正

注意:这个公式只在远场条件下成立。对于大尺寸 EUT 或低频段(< 100MHz),近场效应显著,简单距离换算可能引入 3~6dB 误差。

4.7 标准版本混用

  • CISPR 32:2015 vs CISPR 32:2020:限值、频段划分有变化
  • GB 9254 vs GB 9254.1-2021:中国标准更新
  • 军标:GJB 151B vs MIL-STD-461G 限值不同

4.8 替代法/比较法操作不规范

  • 替代法:替换天线与 EUT 天线的位置/高度/极化必须完全一致
  • 比较法:参考天线和测量天线的相位中心必须重合

五、 误差源头四:被测物(EUT)状态

5.1 工作模式选择不当

标准要求测试"最差工作模式"(最大发射状态)。如果只测了待机模式或低负载模式,结果会严重偏低。

典型错误

  • 电脑只测了桌面空闲,没测 CPU 满载 + GPU 渲染
  • 电机只测了空载,没测额定负载
  • WiFi 设备只测了关联态,没测满速传输

5.2 线缆布局不一致

这是不可重复性的第一大杀手。

  • 电源线/信号线的走向、长度、离地高度直接影响辐射。
  • 一根 1m 长的 USB 线,水平放置与垂直下垂,辐射可差 6dB。
  • 标准要求:线缆在距地面 0.4m(或 0.1m)高度水平铺设,多余长度折叠成 0.3~0.4m 直径的圆环。

5.3 接地方式不确定

  • EUT 是悬浮还是接地?
  • 接地线长度、截面积、连接点位置
  • 每次测试接地夹的接触电阻不同 → 结果波动

5.4 外设/负载差异

  • 接了不同型号的显示器、硬盘、键盘 → 发射不同
  • 负载电阻值不同 → 功率级工作点不同 → 发射不同
  • 标准要求:使用"代表性负载",并记录在测试报告中

5.5 软件版本/固件状态

  • 固件升级后时钟频率变化 → 谐波频率偏移
  • 节能模式切换 → 间歇性发射
  • 测试软件运行状态(后台任务数量)影响 CPU 负载

5.6 温度/老化

  • 开关电源在热机后频率漂移 → 发射频率偏移
  • 电解电容老化后 ESR 增大 → 纹波增大 → 传导发射升高
  • 首次测试(冷机)与复测(热机)结果可能差 3dB

5.7 结构件装配公差

  • 屏蔽罩卡扣未完全扣紧 → 缝隙辐射
  • 螺钉扭矩不一致 → 搭接阻抗变化
  • 导电泡棉压缩量不同 → 屏蔽效能波动

六、 误差源头五:操作人员与环境

6.1 操作规范性

  • 读取数据时选错了标记(Marker)位置
  • 手动记录时抄错小数点
  • 测试配置保存/调用时选错了模板

6.2 人员进出暗室

人体是良好的电磁散射体。测试过程中人员进出暗室会:

  • 扰动场分布 → 结果波动
  • 引入静电放电 → 尖峰噪声
  • 手机信号 → 宽带脉冲干扰

6.3 温湿度影响

  • 吸波材料(碳粉泡沫)吸湿后性能下降
  • 高温下电子设备噪声系数增加
  • 标准测试条件:1535℃,25%75%RH

6.4 外部电磁环境

  • 暗室屏蔽效能不足(< 80dB)→ 外部广播/手机信号泄漏
  • 附近有雷达站 → 周期性脉冲干扰
  • 雷雨天气 → 大气噪声抬升低频段

6.5 电源质量

  • 市电谐波(变频器、UPS)通过电源线耦合到 EUT
  • 电源纹波过大 → EUT 内部电源噪声增加
  • 建议使用隔离变压器或滤波器供电

七、 误差源头六:数据处理与判定

7.1 背景噪声未扣除或扣除不当

  • 标准要求:背景噪声至少低于限值 6dB,否则测试无效
  • 如果背景噪声接近信号 → 必须做背景扣除(功率相减,非 dB 相减)
  • 错误做法:直接忽略背景,或简单 dB 相减

7.2 单位换算错误

  • 传导发射:dBμV(接收机电压)
  • 辐射发射:dBμV/m(场强)
  • 两者之间需要加天线系数,不能混淆

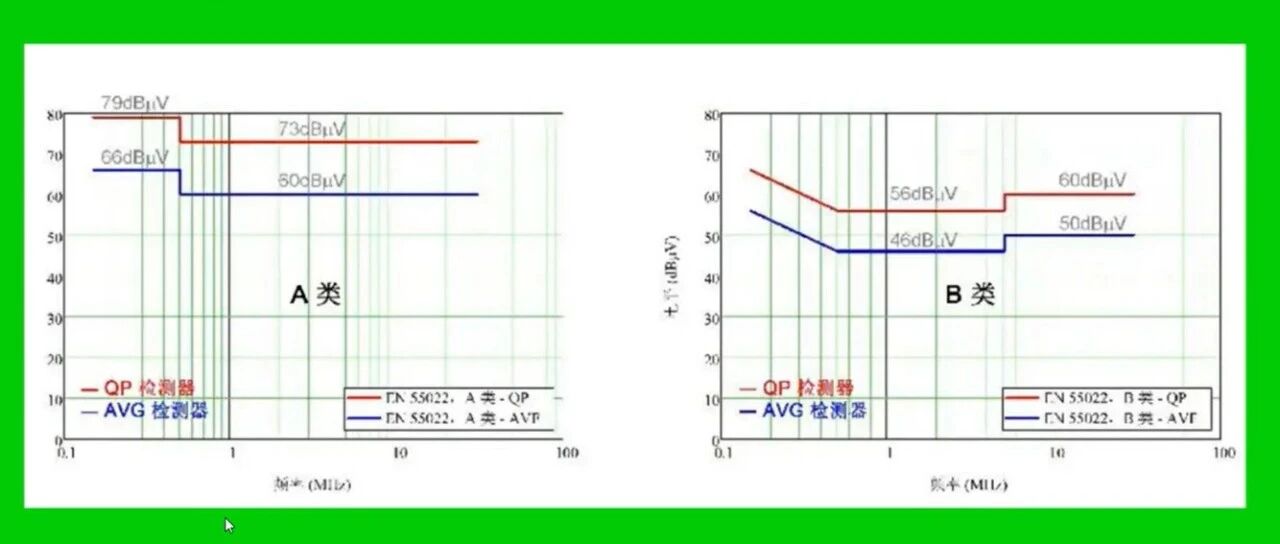

7.3 限值曲线选错

  • Class A(工业)vs Class B(民用):差 10dB
  • 不同频段限值不同(30~230MHz vs 230~1000MHz)
  • 军标/车标/医疗标准限值完全不同

7.4 修正因子遗漏

完整修正公式:

漏掉任何一项都会引入系统误差。特别是:

  • 忘了加天线系数(结果偏低 10~20dB)
  • 忘了减前置放大器增益(结果偏高 20~30dB)
  • 线缆损耗用了出厂值而非实测值(偏差 1~3dB)

7.5 报告判定逻辑错误

  • Peak 超标但 QP 不超 → 应判定为通过(QP 为法定判据)
  • 平均值超标但峰值不超 → 需复测确认
  • 多个频点超标时,应报告最大超标量和对应频率

八、 系统化排查流程(决策树)

当测试结果可疑时,按以下流程逐步排查:
















































































        测试结果异常            ├── Step 1: 确认可重复性         ├── 同条件复测 3 次         ├── 离散度 < 1dB  问题在系统偏差(校准/方法)         ├── 离散度 1~3dB  问题在 EUT 状态/环境         └── 离散度 > 3dB  问题在场地/设备/操作            ├── Step 2: 排除背景噪声         ├── 关闭 EUT,测量背景         ├── 背景 < 限值-6dB  排除         └── 背景接近限值  检查暗室密封/外部干扰/室内设备            ├── Step 3: 验证设备链路         ├── 注入已知信号,验证系统增益         ├── 偏差 > 1dB  检查天线AF/线缆损耗/放大器增益         └── 偏差 < 1dB  设备正常            ├── Step 4: 检查测试方法         ├── 核对标准版本频段限值         ├── 核对 RBW/检波器/扫描时间         ├── 确认天线极化(H+V)都测了         ├── 确认转台 360° 扫描         └── 确认天线高度 1~4m 扫描            ├── Step 5: 检查 EUT 状态         ├── 确认工作模式为最差工况         ├── 确认线缆布局符合标准(长度/走向/离地高度)         ├── 确认接地方式明确且可重复         ├── 确认外设/负载与上次一致         └── 确认结构件装配到位            ├── Step 6: 交叉验证         ├── 换一根天线/换一台接收机         ├── 换一家实验室(比对测试)         ├── 用近场探头定位辐射源         └── 用 TEM Cell/GTEM 做预筛选            └── Step 7: 根因确认与纠正          ├── 记录根因          ├── 制定纠正措施          ├── 验证纠正后结果          └── 更新 SOP / 校准计划 / 培训记录

九、 预防措施与质量管理体系

9.1 设备管理

项目
频率
内容
天线校准
每年
由计量院出具 AF 证书
接收机校准
每年
频率精度、幅度精度、检波器
线缆损耗
每半年
用网络分析仪测量
系统增益验证
每季度
标准信号注入法
背景噪声
每天/每次测试前
关闭 EUT 测量
暗室 NSA/SVSWR
每年
场地验证
吸波材料检查
每年
目视 + 低频段反射测试

9.2 测试方法标准化

  • 编制详细的测试作业指导书(WI),包含:
    • 每种产品的线缆布局照片(标准摆法)
    • 工作模式定义(具体到软件操作步骤)
    • 接地方式图示
    • 扫描参数表
    • 修正因子表(天线+线缆+放大器)
  • 操作员必须经过培训并考核合格后才能独立测试。

9.3 环境控制

  • 暗室温度控制:20±5℃
  • 测试前设备预热 ≥ 30 分钟
  • 测试期间禁止人员进出
  • 手机关机或放屏蔽箱
  • 暗室门关闭后等待 1 分钟再开始测试(场稳定)

9.4 数据管理

  • 测试数据自动保存,禁止手动转录
  • 报告生成使用模板,修正因子自动计算
  • 原始数据(含背景噪声)保留 ≥ 5 年
  • 建立实验室间比对(Proficiency Testing)计划

9.5 人员培训

  • 新员工:标准解读 + 设备操作 + 实操考核
  • 老员工:每年复训 + 新标准更新培训
  • 关键操作(如替代法、场地验证)需双人复核

十、 总结:精度是系统工程,不是单点问题

回到最初的问题:EMC 暗室测试结果不准,问题究竟出在哪个环节?

答案是:可能出在任何一个环节,但大概率出在你最没注意的那个环节。

根据行业统计,导致测试结果偏差的根因分布如下:

根因类别
占比(经验值)
典型偏差
EUT 状态/线缆布局不一致
~35%
3~6dB
测试参数/方法执行错误
~25%
3~10dB
设备校准/修正因子错误
~20%
2~20dB
暗室场地问题
~10%
2~6dB
环境/背景噪声
~5%
1~6dB
数据处理/判定错误
~5%
1~10dB

核心启示:

  1. 可重复性是第一检验标准。 如果一个测试结果无法在相同条件下重复(±1dB),那么任何基于该结果的"超标"或"通过"判定都是无效的。先解决重复性,再讨论准确性。


  2. EUT 状态控制是最大变量。 再好的暗室、再贵的设备,如果每次测试的线缆摆法不同、接地方式不同、工作模式不同,结果就是"薛定谔的 EMC"。标准化 EUT 安装是成本最低、收益最高的改善措施。


  3. 设备校准是底线,不是上限。 校准证书只能保证设备"在理想条件下"的精度。实际测试中的线缆弯曲、接头松动、温度漂移、阻抗失配,都不在校准范围内。期间核查和日检才是真正守护精度的防线。


  4. 方法比设备更重要。 一台校准完美但参数设置错误的接收机,比一台略有偏差但参数正确的接收机更危险。标准解读的准确性、作业指导书的细致程度、操作员的经验,决定了测试质量的天花板。


  5. 建立"误差预算"思维。 就像射频链路有"链路预算"一样,EMC 测试也应该有"误差预算"。把每个环节的误差贡献列出来,算出总不确定度(通常要求 ≤ 3dB),才能判断你的测试结果是否有意义。

EMC 测试不是"把产品放进去、按一下按钮、读一个数"。它是一个由场地、设备、方法、样品、人员、环境六大要素构成的精密测量系统。任何一个环节的疏忽,都会让 3dB 的裕量变成 3dB 的误判。精度不是靠运气,而是靠体系。
