EMC测试报告怎么看？关键参数和合格判据全解读
报告几十上百页，里面包含EMI发射测试、EMS抗扰度测试、试验条件、原始曲线、实测数据、合格判定。很多人只会翻最后一页结论：“合格/不合格”。只看最终结论风险很高：报告即使判定合格，部分测试项余量很小，产品批量生产后元器件偏差、结构改动、PCB改版，就极易出现现场失效；也存在部分报告项目不全、试验条件不匹配产品实际工况，虽然盖章合格，但在市场抽检、客户复现时直接翻车。
一、EMC测试报告整体结构快速浏览
一份正规第三方实验室EMC测试报告，整体分为几个固定模块，拿到报告建议按顺序通读，不要直接跳到结果页。
报告头部信息：报告编号、实验室资质CNAS/CMA、报告版本、样品信息、型号、版本、样品数量。
> 重点核对：样机硬件版本、软件版本。很多项目改版后，拿旧版本样机报告充新版本使用，属于严重不合规。参考标准信息：本次测试依据的国标/国际标准，例如GB 4824、GB/T 17626系列、YY 9706、EN55032、EN55024。标准版本号必须核对，老版标准已经作废，报告无效。 试验环境条件：环境温度、湿度、供电电压，被测设备工作模式。EMC测试对工作状态非常敏感，样机是满载、半载还是空载，直接影响EMI发射结果。如果报告样机工作模式和产品实际使用工况不一致，报告参考价值大打折扣。 测试设备清单：接收机、暗室、LISN线性阻抗稳定网络、静电枪、脉冲群发生器、浪涌发生器、天线型号及校准有效期。仪器过期校准，报告数据无效。 EMI电磁发射测试结果：传导骚扰、辐射骚扰、谐波电流、电压波动闪烁。包含测试曲线图、实测值、标准限值、余量。 EMS电磁抗扰度测试结果：ESD静电、EFT脉冲群、Surge浪涌、RS辐射抗扰、CS传导抗扰、电压跌落中断。记录测试等级、试验过程现象、性能判据A/B/C/D。 测试结论页：汇总所有项目合格/不合格，实验室盖章。
核心提醒：结论页写“合格”≠万事大吉，必须回看每一项原始数据和余量。合格但余量不足，是量产后故障高发的最主要原因。
二、报告核心名词基础说明
在解读数据之前，先理清报告高频出现的关键名词。
限值（Limit）：标准规定的最大允许噪声电平。EMI发射不能超过这条线；单位通常dBμV、dBμV/m。 实测值（Measured）：仪器实际采集到设备噪声数据。 余量（Margin）：余量 = 限值 − 实测值。余量＞0代表合格；余量越大越安全。
行业通用工程经验：
正式认证建议预留≥6dB余量； 余量3‑6dB：临界合格，风险较高； 余量0‑3dB：刚刚踩线合格，量产极易超标； 余量＜0dB：直接超标，不合格。
注意：余量只针对EMI发射项目；EMS抗扰度没有“余量”概念，EMS看试验等级+性能判据。
性能判据A/B/C/D（GB/T17626抗扰度统一判据）
判据A：测试全过程，设备所有功能完全正常，无任何异常，数据不丢失。高可靠性设备、医疗设备强制要求A。 判据B：测试中允许短暂性能下降、显示异常，干扰移除后，设备自动恢复全部功能，无数据丢失，不需要人为干预。工业产品大量接受B判据。 判据C：发生功能失效，必须人工干预，如重启、复位，设备才能恢复，允许丢失临时数据。消费类部分产品可接受，医疗、安全类产品禁止C。 判据D：硬件永久损坏，器件烧毁，不可恢复。任何产品都不允许D判据。
三、EMI发射类报告解读（传导骚扰、辐射骚扰、谐波）

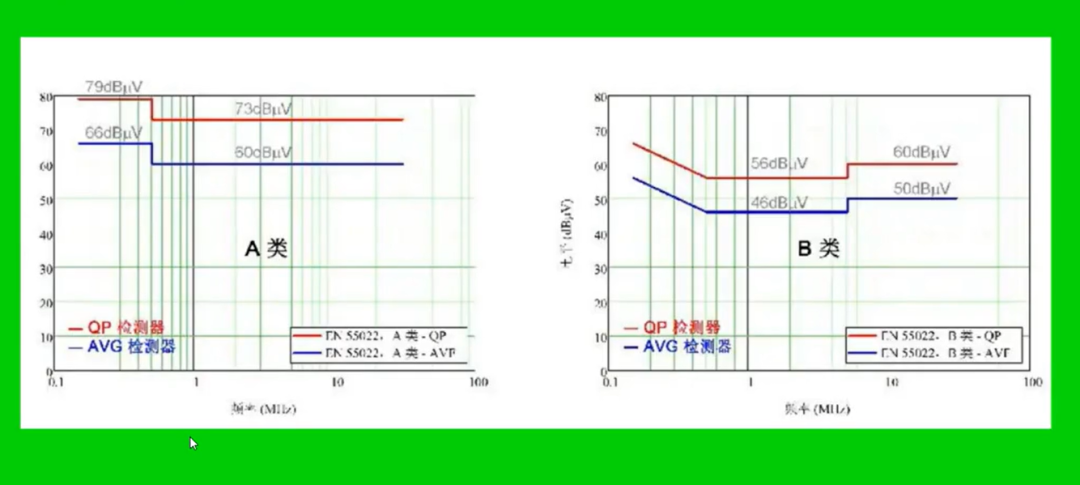

EMI测试报告会附带频谱曲线图，横坐标为频率，纵坐标噪声电平；图中一条平直横线是标准限值线，曲线上尖峰就是设备噪声点。
3.1 传导骚扰CE （Conducted Emission）
测试标准：GB4824 / EN55032 频率范围：150kHz～30MHz 测试工具：LISN线性阻抗稳定网络 单位：dBμV
报告表格一般包含：频率点、实测值(QP准峰值、AV平均值)、标准限值QP/AV、余量。
重要知识点：传导骚扰同时考核准峰值QP和平均值AV，两个数值都必须低于对应限值。很多新手只看准峰值，忽略平均值超标。
阅读重点：
重点看尖峰噪声点，一般是开关电源开关频率及其倍频； 观察最小余量出现在哪个频点，该频点就是薄弱点； 样机满载状态传导噪声最大，如果报告用空载测试，即使合格，满载量产样机大概率超标。
风险案例：报告显示传导骚扰整体合格，但是2MHz频点余量只有2dB。批量生产，输入滤波电容容差、共模电感离散性，部分机器直接超过限值，市场抽检不合格。
3.2 辐射骚扰RE（Radiated Emission）
测试标准：GB4824 / EN55032 频率范围：30MHz‑1GHz，部分产品扩展到6GHz 测试环境：EMC全/半电波暗室 单位：dBμV/m
辐射骚扰测试需要分别测试水平极化、垂直极化两种天线极化方向，同时升降天线寻找最大辐射点。报告表格会记录：频率、极化方向、实测QP值、限值、余量。
阅读重点：
水平、垂直两个极化方向，都必须全部合格，不能只看一个方向； 高频超标大多来自高速时钟、排线、屏蔽缝隙； 辐射对结构、外壳非常敏感。样机是金属壳还是塑料壳带导电喷涂，报告样品状态必须和量产机完全一致。如果测试样机临时加装金属屏蔽壳，量产是普通塑料壳，这份报告无效。
3.3 谐波电流、电压波动与闪烁
标准GB17625.1，针对交流供电设备。
谐波考核电网电流畸变，表格记录2次~40次谐波电流，对比标准允许最大谐波电流。大功率电源、变频器、适配器强制项目。很多人忽略谐波：传导辐射都过，谐波超标，整机EMC依旧不通过。
EMI发射项目汇总解读表
EMI阅读口诀：看标准、看样机状态、看QP&AV、看双极化、看最小余量，不只看合格结论。
四、EMS抗扰度测试报告解读（ESD/EFT/Surge/RS/CS/电压跌落）
EMS和EMI逻辑完全不同。EMS不看dB余量。实验室主动给设备施加干扰等级，观察被测设备工作表现，对照A/B/C/D判据判定是否合格。
关键误区：很多人看EMS报告，以为数值越大越好。标准规定了产品必须达到的测试等级，达到标准等级，判据满足即合格；盲目加高等级没有意义。
4.1 ESD静电放电 GB/T 17626‑2
测试等级：接触放电 ±2kV、±4kV、±6kV、±8kV；空气放电 ±2kV~±15kV
报告中会写明：对哪些测试点放电（外壳缝隙、按键、接口金属部分）；每个点位放电次数；接触/空气；测试中设备现象；最终判据。
阅读重点
分清接触放电、空气放电，外壳金属点做接触，绝缘缝隙做空气放电； 看每个放电点位现象，不能只看总结。部分点位放电出现死机重启，其他点位正常，整体依然不合格； 医疗设备YY9706对静电等级要求普遍更高。
4.2 EFT电快速瞬变脉冲群 GB/T 17626‑4
测试对象：交流电源端口、直流电源端口、信号通信端口 等级：±1kV、±2kV、±4kV
重点：电源口、信号口分开测试。很多报告只测电源端口，跳过信号端口EFT，报告项目不全。工业设备信号口EFT非常容易出问题。
4.3 Surge浪涌 GB/T 17626‑5
测试模式：共模、差模；线‑线，线‑地 等级：±1kV、±2kV、±4kV
浪涌是大能量冲击，重点观察有没有器件损坏。出现硬件烧毁直接D判据，测试失败。很多样机浪涌过后当时能工作，内部器件隐性损伤，报告记录正常，长期使用出现间歇性故障。
4.4 RS射频辐射抗扰 GB/T 17626‑3
场强单位 V/m，如3V/m、10V/m、20V/m。
整机置于暗室射频电磁场照射，全程设备运行业务，检查显示、通信、数据是否出错。
4.5 CS射频传导抗扰 GB/T 17626‑6
射频干扰耦合进线缆，通过线缆注入设备端口。线缆越长，CS风险越高。
4.6 电压暂降、短时中断 GB/T17626‑11
模拟电网断电、电压跌落。观察设备会不会误动作、数据丢失。电池供电设备部分可以豁免此项。
EMS抗扰度项目汇总解读表
EMS阅读口诀：看全部端口都有没有测；看每一个测试点现象；核对A/B/C/D判据；重点警惕隐性硬件损伤。
五、拿到一份EMC报告，7步完整审核流程
日常工作拿到报告，按照7步审核，快速识别报告有效性与风险。
第1步：核查报告资质与样品信息检查实验室CNAS/CMA资质，报告编号、样机型号、硬件版本、软件版本。确认报告样机就是当前要量产的版本。很多项目直接拿老版本样机报告用于新产品，属于无效报告。
第2步：核对采用标准版本号确认测试标准版本为现行有效版本，不要使用已经废止旧标准。医疗器械重点核对YY 9706.102‑2021，旧版标准已经作废。
第3步：核对测试样机工作条件确认测试时样机负载、外设、线缆连接方式，和产品实际现场使用状态保持一致。辐射骚扰对外接线缆非常敏感，报告测试时不接外设，实际使用接上长线缆，辐射极容易超标。
第4步：审核EMI发射全部项目
传导骚扰：QP、AV两个指标，查看最小余量，余量小于3dB标记高风险； 辐射骚扰：水平极化、垂直极化全部数据，看最小余量； 谐波、电压波动不能漏项。
第5步：审核EMS抗扰度全部项目逐个检查ESD/EFT/SURGE/RS/CS各个项目。确认：
电源口、信号口全部完成测试，没有漏测端口； 每个测试点记录现象，没有出现C、D判据； 医疗设备严格核对是否满足A判据要求。
第6步：识别报告里面高风险点标注标记所有余量不足的EMI频点；EMS测试中出现短暂异常（B判据）项目。这些地方就是后续改版、量产重点关注。即使报告结论合格，也要在设计上做优化，增加余量。
第7步：看最终汇总结论，反向复核不要直接相信结论页。个别报告原始数据已经临界超标，结论却写合格。必须拿原始数据和汇总结论交叉核对。
六、EMC测试报告常见坑点
坑1：报告结论写合格，但是余量几乎贴限
EMI余量1‑2dB，实验室环境刚好通过。量产器件存在公差，生产装配外壳缝隙波动，到客户现场、市场抽检直接超标。
对策：认证阶段就争取≥6dB余量；临界项目，在BOM、结构工艺增加管控要求。
坑2：样机测试条件和量产不一致
测试样机：临时改良PCB、定制屏蔽壳、短信号线；量产机器普通外壳、长线缆。报告只是样机状态有效，不能代表量产产品。
坑3：EMS漏测端口
信号口EFT、CS很多第三方为省事只测电源口，跳过网口、485、RS232信号端口。产品到现场外接长电缆，抗扰直接失效。
坑4：混淆判据，B判据当作完全没问题
B判据允许短暂异常，干扰消失自动恢复。如果产品是无人值守设备、医疗监护设备，短暂异常也会带来风险，这种产品不能接受B判据，必须A判据。
坑5：报告仪器不在校准有效期
测试接收机、静电枪、LISN过校准周期，整套报告数据法律层面无效。正规报告附录会附带仪器校准证书，需要留意。
坑6：只看EMI发射，忽略EMS抗扰报告
很多研发把全部重心放在传导辐射，EMS部分草草看过。工业、医疗设备大量故障根源来自EMS抗扰不足，不是EMI发射超标。
坑7：报告只做部分项目，冒充完整EMC报告
一份完整EMC报告，EMI发射全套+EMS抗扰全套。部分报告只做EMI发射测试，EMS不做，对外宣称EMC全套报告，用于项目验收，后期客户复现全部翻车。
七、不同行业报告阅读侧重点
消费电子（适配器、小家电）
重点关注EMI传导、辐射余量；ESD、EFT、浪涌。允许合理B判据；谐波不可漏项。成本敏感，余量尽量预留4‑6dB。工业自动化PLC、伺服驱动器
EMS权重极高，EFT、浪涌、射频抗扰是重中之重。信号端口抗扰必须全部测。B判据普遍接受，但禁止出现重启复位的C判据。EMI要控制，防止控制柜内部设备互相干扰。医疗器械 YY9706
EMC属于安全报告，法律要求严格。大部分功能要求A判据，不允许B/C。报告每一项必须完整，不允许漏项。报告直接关联产品注册，报告缺陷会导致注册失败。汽车电子
多按照ISO11452系列，除了发射、抗扰，还有大电流注入BCI等汽车专属项目，重点关注零部件在整车工况下测试等级，严格按照整车厂规范核对报告。
八、总结
EMC测试报告，不只是一页“合格”印章。它是产品电磁性能完整体检表。
EMI发射看限值、实测值、余量，余量越大，量产越安全，不要接受贴线合格；QP、AV、水平垂直极化不可忽略； EMS抗扰没有余量，看测试等级、测试端口、A/B/C/D性能判据，严禁C、D判据； 审核报告第一步确认样品版本、测试标准、测试工况，样机状态和量产不一致，报告价值大打折扣； 报告合格不等于产品高可靠。余量不足、B判据异常点，都属于产品风险点，研发需要针对性优化； 完整EMC报告必须同时包含EMI发射全套与EMS抗扰全套项目，缺项的报告不能用于认证验收。
读懂EMC报告，研发可以提前识别硬件薄弱点，避免量产、客户现场出现电磁兼容故障，减少改版、返工、抽检不合格带来巨大损失。
