SnRD 教程三：热载荷组合效应分析
在前两篇教程中，我们分别学习了 SnRD 的动态异响分析和静态品质感分析。但真实世界中的异响问题往往不是单一载荷的结果——当车辆在烈日下暴晒后启动行驶，热膨胀引起的结构变形与振动载荷会同时作用于界面间隙，形成组合效应。本篇教程聚焦 SnRD 的热载荷组合分析（Combined Loading），评估热载荷与动态载荷叠加下的异响风险。
一、教程概述
本教程为 SnRD 中级教程，核心目标是评估热载荷与动态载荷组合下的异响问题。热载荷通过温度变化引起结构膨胀或收缩，改变相邻部件之间的界面间隙；而动态载荷则在新的间隙条件下评估振动引起的相对位移。两者的组合，模拟了真实使用环境中多种载荷同时作用的复杂场景。
核心目标：通过 SnRD 的组合载荷分析功能，将热载荷引起的间隙变化与动态载荷引起的振动响应叠加，评估真实工况下的异响风险。这是从"单一工况分析"迈向"多物理场耦合评估"的关键一步。
二、热载荷理论基础
热载荷对异响问题的影响，根植于材料的热膨胀特性。当温度升高时，材料发生膨胀，结构尺寸增大；温度降低时，材料收缩，结构尺寸减小。这种尺寸变化会直接改变相邻部件之间的界面间隙，进而影响异响风险。
温度变化引起结构膨胀与收缩
材料的热膨胀行为由热膨胀系数（CTE，Coefficient of Thermal Expansion）描述。对于各向同性材料，温度变化引起的应变为 epsilon = alpha * delta_T，其中 alpha 为热膨胀系数，delta_T 为温度变化量。结构在约束条件下的热膨胀会产生热应力，进而引起变形。
在汽车内饰中，不同材料的热膨胀系数差异显著。例如塑料的热膨胀系数远高于金属，这意味着在相同温度变化下，塑料件的尺寸变化更大。当塑料内饰件与金属结构件相邻时，温度变化会导致两者之间产生相对位移，改变界面间隙。
热膨胀改变界面间隙
热膨胀对界面间隙的影响是双向的：温度升高可能导致间隙减小（部件膨胀相互靠近），增加接触型异响（Rattle）的风险；也可能导致间隙增大（部件膨胀相互远离），增加滑移型异响（Squeak）的风险。具体影响方向取决于界面的几何构型和材料组合。
不同材料的热膨胀系数差异是理解热载荷影响的关键。以下列举了汽车内饰常见材料的热膨胀系数量级，帮助工程师建立直觉判断：
从表中可以看出，塑料的热膨胀系数是钢的 6-8 倍。这意味着在 50 摄氏度温差下，一个 300mm 长的塑料件将膨胀约 1.0-1.5mm，而同等长度的钢件仅膨胀约 0.18mm。这种巨大的差异足以使相邻界面间隙发生显著变化。
关键认知：热膨胀对间隙的影响可能使原本安全的界面变为高风险界面。一个在常温下间隙充足的界面，在高温暴晒后可能因热膨胀而间隙闭合，成为新的异响源。这正是热载荷组合分析的核心价值所在。
典型工程场景
1.车辆暴晒后行驶
：夏季高温暴晒使车内温度可达 70-80 摄氏度，内饰件热膨胀显著，此时启动行驶产生的振动载荷在新间隙下评估异响风险 2.冬季冷启动
：低温环境下材料收缩，间隙增大，某些原本接触的界面可能分离，改变异响模式 3.发动机舱热辐射
：发动机工作时产生的热量传递到周边结构，引起局部热变形，影响附近界面的间隙
三、组合载荷理论

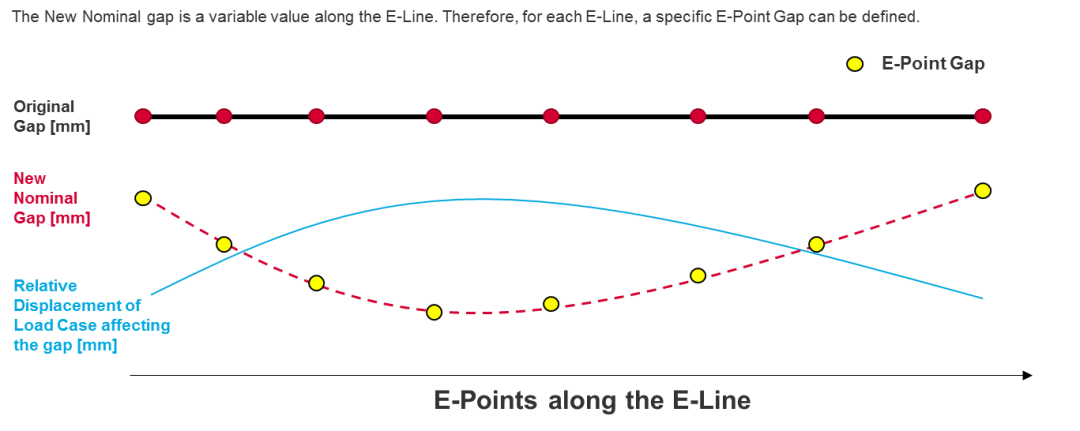

SnRD 的组合载荷分析采用"先静态、后动态"的叠加策略。热载荷作为静态载荷，首先改变界面的初始间隙；然后动态载荷在这一新的间隙条件下评估振动响应。这一过程由以下核心公式描述：
其中，Original Nom. Gap 是常温下的初始名义间隙，Rel Disp in Z 是热载荷引起的界面法向相对位移，New Nom. Gap 是热变形后的新名义间隙。动态分析将在这一新间隙基础上评估异响风险。
这一公式的物理含义清晰：热膨胀引起的相对位移直接改变界面间隙。如果两个相邻部件在法向方向上发生相向位移（间隙减小），New Nom. Gap 将小于 Original Nom. Gap，界面更容易接触，Rattle 风险增加；如果发生相离位移（间隙增大），New Nom. Gap 将大于 Original Nom. Gap，界面更易分离，Squeak 风险可能增加。
需要注意的是，公式中的"LC affecting gap"指的是影响该界面间隙的载荷工况。一个界面的间隙可能受多个热工况的影响，SnRD 会自动识别哪些热工况对哪些界面有影响，并正确计算组合后的间隙。
理论要点：组合载荷分析的本质是间隙传递——静态热载荷的变形结果作为动态分析的预处理条件，改变了动态评估的起点。这种"载荷传递"机制使得分析结果更贴近真实工况，是 SnRD 区别于简单叠加分析的核心优势。
四、步骤一：导入模型和 DTS

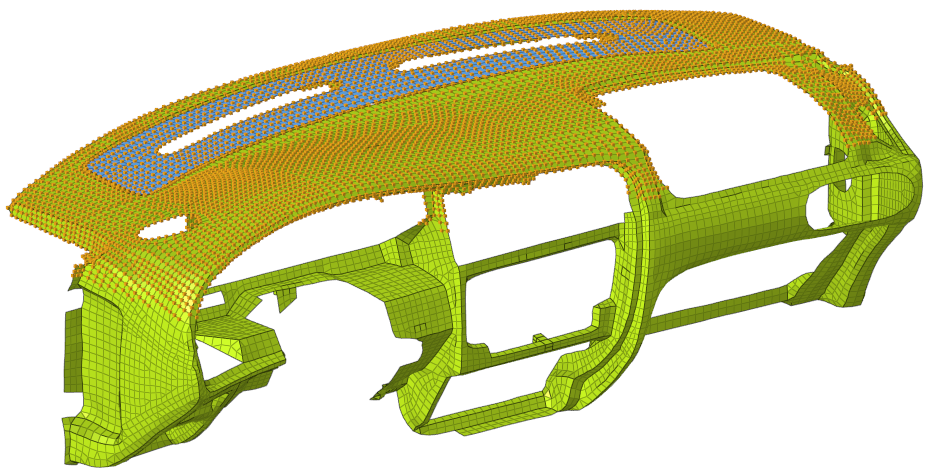

热载荷组合分析的第一步是导入有限元模型和设计温度场（DTS，Design Temperature Study）数据。模型导入与 UC1 教程相同，但额外需要准备温度场信息。DTS 定义了结构各部分的温度分布，可以是均匀温度变化，也可以是空间不均匀的温度场。
温度场的定义需要基于实际工况数据。例如，车辆暴晒工况下的温度场可以通过热仿真或实测数据获得，不同部件的温度可能存在显著差异——深色内饰件表面温度可能比浅色件高出 10-20 摄氏度，仪表板上部受阳光直射区域的温度也高于下部阴影区域。
DTS 数据通常以表格形式组织，每行对应一个组件或节点集，包含组件标识和对应的温度值。对于空间不均匀的温度场，可以为不同组件指定不同温度，精确反映真实热环境。温度场的准确性直接决定了热变形计算的精度，因此建议尽量使用实测或高保真热仿真数据作为输入。
DTS 数据的列结构通常包括：组件名称或 ID、参考温度（常温值）、目标温度（工况温度）和温差（自动计算）。SnRD 在导入 DTS 时会自动解析这些列，并将温差信息映射到模型中对应的组件。如果模型中的组件命名与 DTS 中的不一致，需要在导入前进行名称匹配或手动映射。
数据准备提示：DTS 数据的准备是热载荷组合分析中最耗时的环节之一。建议在设计早期就建立标准化的温度场数据库，涵盖典型工况（夏季暴晒、冬季冷启动、发动机舱热辐射等），避免每次分析都从头准备温度数据。
五、步骤二：创建 E-Lines
与 UC1 和 UC2 相同，创建 E-Lines 定义需要评估的接触界面。在热载荷组合分析中，E-Lines 的选择应特别关注那些受温度影响显著的界面——即相邻部件材料热膨胀系数差异大、或界面间隙本身较小的区域，这些界面在热载荷下最容易发生间隙显著变化。
在选择 E-Lines 时，可以参考以下优先级原则：首先，优先选择塑料件与金属件之间的界面，因为两者的热膨胀系数差异最大；其次，关注间隙设计值较小的界面，这些界面在热膨胀后更容易闭合；最后，考虑暴露在阳光直射区域的界面，这些区域温度变化最剧烈。
创建 E-Lines 时，还应确保每条 E-Line 的法向方向正确。法向方向决定了热膨胀对间隙影响的正负——法向方向的相对位移为正表示间隙减小（闭合），为负表示间隙增大（分离）。SnRD 在创建 E-Lines 时会自动确定法向方向，但工程师应审查确认方向是否符合预期。
六、步骤三：定义热载荷工况
热载荷工况的定义通过 SnRD 工具栏上的Thermal Event工具完成。Thermal Event 与 Dynamic Event 和 Static Loadcase 并列，是 SnRD 三种工况类型之一，专门用于定义温度场引起的热载荷。
Thermal Event 工具的工作流程与 Static Loadcase 类似，但关注的是温度参数而非力或位移。工程师需要定义温度参考值（通常为常温 20-23 摄氏度）和目标温度值，SnRD 会自动计算温差并生成热载荷工况。对于空间不均匀温度场，可以为不同组件分别指定目标温度。
定义温度场（温差）
在 Thermal Event 工具中，工程师需要定义温度场参数。最简单的情况是定义均匀温差——所有结构部件的温度变化量相同。更精细的做法是定义空间不均匀的温度场，为不同部件或区域指定不同的温度值，反映真实的热环境分布。
均匀温差适用于初步评估和方案筛选阶段，计算设置简单，结果易于解读。但当需要精确评估特定界面的热变形时，空间不均匀温度场更为准确——它能够反映阳光直射区域与阴影区域、发动机舱附近与远离热源区域之间的温度梯度，使热变形计算更贴近真实情况。
在定义温度场时，还应注意温度参考状态的选取。SnRD 中的温差是相对于参考温度的变化量，参考温度通常取常温（20-23 摄氏度）。如果模型在导入时已经包含了热预应变状态，需要在温差定义中予以扣除，避免重复计算热变形。
热膨胀系数
热膨胀系数是材料属性的一部分，需要在模型材料定义中正确设置。OptiStruct 通过 MAT1 卡片的 ALPHA 字段定义各向同性材料的热膨胀系数。SnRD 在定义热载荷时会自动读取材料属性中的热膨胀系数，计算结构的热应变和热变形。
需要特别注意的是，热膨胀系数的准确性对分析结果影响显著。不同牌号的同类型材料，热膨胀系数可能有差异。例如，玻璃纤维增强塑料（GFRP）的热膨胀系数会随纤维含量和方向而变化。建议使用材料供应商提供的数据手册中的实测值，而非通用参考值，以提高分析精度。
对于各向异性材料（如碳纤维复合材料），热膨胀在不同方向上可能不同，需要使用 MAT8 卡片定义各方向的独立热膨胀系数。SnRD 会自动识别材料类型并采用相应的热膨胀计算方式，但前提是模型中材料属性的定义必须正确完整。
操作提示：在定义温度场时，温差幅值应基于实际工况的极端温度条件。对于汽车内饰，夏季暴晒工况的典型温差可达 50-60 摄氏度（从 20 摄氏度常温升至 70-80 摄氏度）。使用极端温差进行分析，可以确保设计在最恶劣热环境下仍然可靠。
七、步骤四：定义动态工况
热载荷工况定义完成后，还需要定义动态工况。动态工况的定义方法与 UC1 教程完全相同——使用 Dynamic Event 工具定义频率相关的动态载荷，包括载荷幅值谱、频率范围和施加位置等。动态工况将作为组合载荷分析中的动态分量。
在组合载荷分析中，热工况和动态工况是独立定义的，后处理阶段再将两者组合。这种分离定义的方式提供了极大的灵活性——同一个热工况可以与不同的动态工况组合，评估多种振动条件下的异响风险。
例如，一个高温暴晒热工况可以分别与路面激励、发动机激励和关门激励三种动态工况组合，全面评估高温状态下不同振动来源的异响风险。这种"一对多"的组合方式，使工程师能够系统覆盖各种工况组合，而无需为每个组合单独建模和求解。
八、步骤五：导出并求解
完成热工况和动态工况的定义后，通过 Export 工具导出求解器文件。SnRD 会为热工况和动态工况分别生成 OptiStruct 输入文件。热工况对应线性静力学分析（含热载荷），动态工况对应频率响应分析。两个分析可以独立提交求解，互不依赖。
求解完成后，两套结果文件将在后处理阶段被 SnRD 的 Combined Loading 模块读取和组合。这种"分别求解、组合后处理"的架构，使得工程师可以灵活地改变组合方式，而无需重新求解。
这种架构的另一个优势是结果复用。同一个热工况求解结果可以与多个不同的动态工况结果组合，同一个动态工况结果也可以与不同的热工况结果组合。这意味着如果有 M 个热工况和 N 个动态工况，只需进行 M+N 次求解，就能覆盖 M*N 种组合，大幅节省计算资源。
九、步骤六：组合载荷后处理

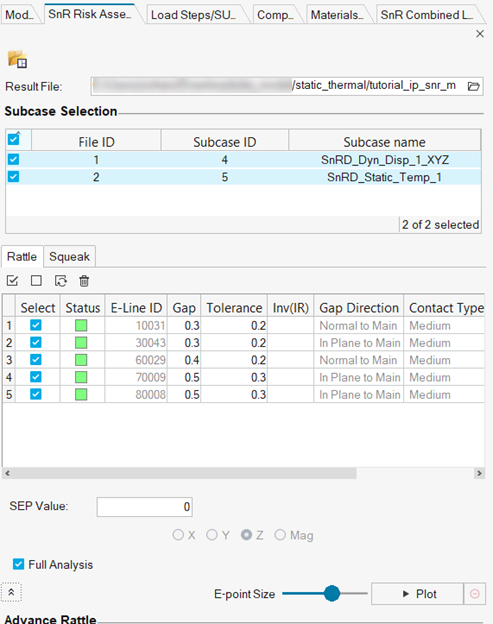

组合载荷后处理是本教程的核心环节。在 SnRPost 中，切换到Combined Loading选项卡，进入组合载荷分析模块。该模块允许工程师选择热工况和动态工况进行叠加，研究组合载荷对间隙和异响的影响。
Combined Loading 选项卡的界面布局分为三个区域：左侧为工况选择区，列出所有可用的热工况和动态工况；中间为参数设置区，用于配置组合方式和显示选项；右侧为结果展示区，实时显示组合载荷的分析结果。这种布局使工程师可以在选择工况的同时即时查看结果变化，交互式地探索不同组合的效果。

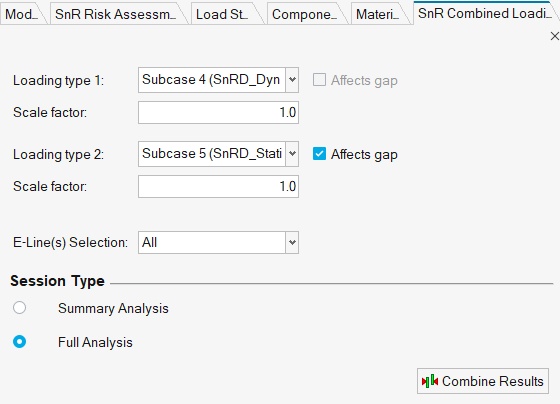

选择热工况和动态工况叠加
在 Combined Loading 模块中，工程师首先选择一个热工况和一个动态工况进行组合。SnRD 会自动提取热工况引起的界面相对位移，按照组合公式更新每个界面的名义间隙，然后基于新间隙重新评估动态工况下的异响风险。
组合操作在 SnRD 后处理模块中完成，不需要重新求解。SnRD 从热工况结果中读取界面法向相对位移，从动态工况结果中读取振动响应，然后在内存中完成间隙更新和异响风险重评估。这种"后处理组合"方式使工程师可以快速尝试多种工况组合，实时查看结果。
选择工况组合时，应考虑温度工况与动态工况的物理关联性。例如，高温暴晒工况应与路面激励组合（模拟夏季高温行驶），而非与关门激励组合（因为关门是瞬态事件，与温度状态关联较弱）。合理的工况组合才能反映真实的异响风险场景。

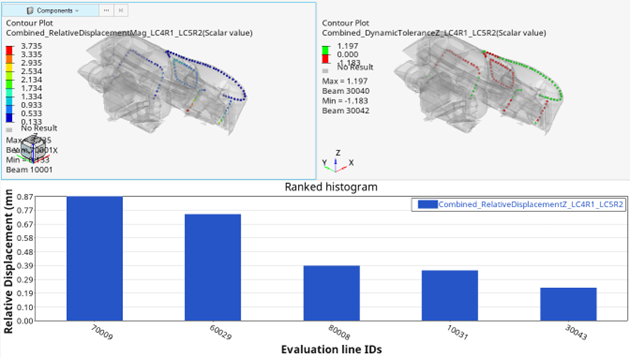

组合载荷摘要与全分析
SnRD 提供多种组合载荷结果展示方式。摘要页面汇总所有界面的组合载荷异响风险评估结果，以颜色编码标识风险等级。全分析页面则提供更详细的结果，包括每个界面的间隙变化量、新的名义间隙和组合后的 SnR Index。
摘要页面中的颜色编码遵循 SnRD 的通用风险标识体系：绿色表示安全界面，组合载荷下异响风险低；黄色表示关注界面，需要进一步评估；红色表示高风险界面，组合载荷下异响风险显著增加。通过颜色编码，工程师可以在摘要页面中快速扫描所有界面的风险状态，识别需要重点关注的区域。

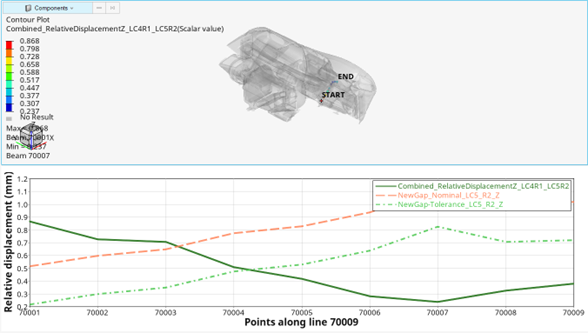

全分析页面在摘要的基础上提供了更丰富的定量信息。每个界面的原始间隙、热变形后的新间隙、间隙变化量以及组合后的 SnR Index 都以数值形式列出。这些定量数据是制定优化方案的基础——工程师可以据此判断需要增大多少初始间隙、或需要控制多少热膨胀量，才能将高风险界面降至安全水平。
在全分析结果中，一个特别有价值的指标是间隙变化百分比——即热变形引起的间隙变化量与原始间隙的比值。这个比值反映了界面间隙对温度变化的敏感程度。变化百分比大的界面，即使当前评估为安全，也应标记为"温度敏感界面"，在后续设计迭代中持续监控。
全分析页面的结果解读需要结合工程经验。对于间隙变化量大的界面，工程师应进一步检查热变形云图，理解间隙变化是由哪个部件的膨胀或收缩引起的。对于组合后 SnR Index 显著升高的界面，需要分析是间隙闭合导致接触风险增加，还是间隙增大导致滑移风险增加，从而确定正确的优化方向。
在比较不同工况组合的结果时，建议使用 SnRD 的结果对比功能。将常温动态分析结果与组合载荷结果并列展示，可以直观看到每个界面在热载荷前后的风险变化。这种对比分析是评估热载荷影响的最直接方式，也是向设计团队和管理层汇报时最有说服力的展示手段。
此外，全分析结果还可以导出为报告文件，包含所有界面的定量数据和风险评估结论。这份报告是设计评审的重要输入，帮助跨职能团队（设计、CAE、质量）对异响风险形成共识，并据此制定改进计划。
组合载荷图表分析
SnRD 还提供图表形式的组合载荷结果，以可视化的方式展示间隙变化和异响风险的分布趋势。通过图表，工程师可以直观地比较不同界面在热载荷前后的间隙变化，识别受温度影响最显著的界面。
图表分析的一个关键应用是界面排序。通过按间隙变化量或组合后 SnR Index 对界面进行排序，工程师可以快速锁定受热载荷影响最大的前几个界面，将有限的优化资源集中投入最高风险区域。这种基于数据的优先级排序方法，比凭经验判断更加客观可靠。
另一个重要应用是对比分析。将常温分析结果与组合载荷结果并列展示，可以清晰看到热载荷对每个界面的增量影响。哪些界面受温度影响显著、哪些界面几乎不受影响，一目了然。这种对比分析有助于工程师理解温度对不同界面的差异化影响机制。
图表分析还能帮助工程师识别温度敏感界面群——即多个受同一温度影响机理驱动的界面集 合。例如，如果仪表板上部多个界面在高温下都出现间隙减小，说明这些界面共享同一热膨胀机理（可能是仪表板本体塑料件的热膨胀），可以通过优化该部件的材料或结构一次性解决多个界面的风险。
在结果汇报时，图表形式的结果比表格数据更直观、更易于非专业受众理解。建议在向设计团队和管理层汇报时，优先使用图表展示关键发现，辅以表格提供定量支撑数据。这种"图主表辅"的汇报方式能够有效传达分析结论，推动优化决策。
十、工程实践要点
在实际工程中，热载荷对间隙的影响不容忽视。一个在常温实验室中评估为"安全"的界面，在高温暴晒后可能因热膨胀而间隙闭合，成为新的异响源。这类问题在常温单工况分析中无法被发现，只有在组合载荷分析中才会暴露。
实战警示：热载荷可能使安全界面变为风险界面。在实际工程中，建议至少评估两个极端温度工况——高温暴晒（温差 +50 至 +60 摄氏度）和低温冷启动（温差 -30 至 -40 摄氏度），确保设计在全温度范围内均满足异响要求。
组合载荷分析的典型应用场景
组合载荷分析在以下典型场景中具有不可替代的价值：
1.仪表板异响排查
：仪表板由多种材料组成（塑料面板、金属支架、电子元件），温度变化引起的差异膨胀是仪表板异响的主要诱因之一 2.门饰板品质评估
：车门饰板与金属车门内板之间的界面，在温度循环下间隙持续变化，长期使用后可能出现松动异响 3.中控台异响预防
：中控台集成了大量不同材料的部件，热膨胀差异显著，是高温异响的高发区域 4.新能源车特有场景
：电池包热管理系统的温度变化可能传递到周边结构，引起热变形和异响
结果解读与决策建议
在解读组合载荷分析结果时，工程师需要关注以下几个关键方面：
•间隙变化方向
：判断热载荷使间隙增大还是减小，对应不同的异响类型风险 •风险增量
：量化组合载荷相比纯动态分析的异响风险增量，评估热载荷的边际影响 •临界温度
：识别使界面间隙闭合的临界温度，为温度管理策略提供依据 •优化方向
：根据间隙变化方向选择优化策略——间隙减小则增大初始间隙或降低热膨胀，间隙增大则增加摩擦约束
基于组合载荷分析结果，工程师可以采取多种优化策略来降低热相关异响风险。这些策略可以分为三大类：
1.间隙设计优化
：增大初始间隙余量，使热膨胀后仍有足够间隙避免接触 2.材料优化
：选用低热膨胀系数材料，或使用复合材料降低各向异性膨胀 3.结构优化
：增加加强筋或改变连接布局，提高结构对热变形的抵抗能力 4.补偿设计
：在界面处设计弹性补偿元件（如橡胶垫片），吸收热膨胀引起的间隙变化
1.关注材料差异
：相邻部件材料热膨胀系数差异越大，温度对间隙的影响越显著，应优先评估 2.关注小间隙界面
：初始间隙较小的界面，在热载荷下更容易发生间隙闭合，是高风险区域 3.多工况组合
：同一热工况可与多个动态工况组合，全面评估不同振动条件下的异响风险 4.结果对比
：将组合载荷结果与纯动态分析结果对比，量化热载荷对异响风险的增量影响
在工程实践中，热载荷组合分析的结果往往能揭示常温分析无法发现的问题。例如，某车型在夏季高温环境下仪表板出现间歇性异响，但常温台架试验无法复现。通过组合载荷分析，发现高温暴晒后仪表板与中控台的间隙减小了 0.8mm，使原本安全的界面在振动载荷下发生接触，产生 Rattle 异响。这类案例充分说明了组合载荷分析的不可替代性。
另一个常见场景是冬季冷启动异响。低温环境下塑料件收缩，某些原本紧密配合的界面出现间隙增大，在发动机冷启动振动下产生 Squeak 异响。通过组合载荷分析中的低温工况组合，可以在设计阶段就识别这类风险，并通过优化连接设计或增加弹性补偿元件来解决。
十一、组合载荷分析的意义
组合载荷分析的核心意义在于模拟真实使用场景。在真实世界中，车辆同时承受温度变化和振动载荷的作用，单一工况分析无法反映这种复合效应。组合载荷分析将多种载荷的效应叠加，提供更贴近现实的异响风险评估，是"实验室分析"走向"实际工况评估"的桥梁。
从工程管理角度看，组合载荷分析的价值还体现在问题前置发现。许多温度相关的异响问题只在特定季节和特定工况下出现，传统常温分析难以覆盖。如果这类问题在量产后被用户投诉才发现，不仅返工成本高昂，还会损害品牌形象。组合载荷分析将温度维度纳入设计阶段的评估范围，使问题在数字样车阶段就被发现和解决。
此外，组合载荷分析还为材料选型提供了数据支撑。当分析发现某界面的间隙变化主要由两种材料的热膨胀系数差异引起时，工程师可以考虑更换材料组合——例如将高热膨胀系数的塑料件替换为低热膨胀系数的复合材料件，从材料层面减小温度对间隙的影响。
组合载荷分析的结果还可以用于指导装配工艺优化。如果分析发现某些界面在热载荷下间隙变化过大，可以通过调整装配顺序、预紧力或使用热膨胀补偿垫片等工艺手段，在装配阶段就预留足够的热膨胀余量。这种"设计与工艺协同"的思路，是解决热相关异响问题的有效途径。
从产品开发流程的角度看，组合载荷分析应纳入异响评估的标准流程，而非仅作为问题排查的临时手段。在设计冻结前的评估清单中，应明确包含高温和低温两个极端温度工况的组合载荷分析，确保设计在全温度范围内满足异响要求。这种流程化的评估方式，可以有效避免温度相关异响问题在量产后才暴露的风险。
小结：SnRD 的热载荷组合分析，通过"热工况改变间隙 + 动态工况评估异响"的叠加策略，量化了温度变化对异响风险的影响。它弥补了单一工况分析的局限，使异响评估更贴近真实使用环境，是 SnRD 多物理场分析能力的重要体现。
下一篇我们将进入 SnRD 教程四，探讨变异性与随机性研究。制造公差、材料性能波动和装配变异都会影响异响风险，HyperStudy 的随机性运行功能让工程师能够系统评估这些不确定性因素的影响，敬请关注。
热载荷组合分析的工程实施要点
在实际工程实施中，热载荷组合分析需要注意以下几个关键要点。首先是温度工况的选取：应根据产品的使用环境，选取有代表性的高温和低温工况。对于汽车产品，通常选取夏季暴晒后的舱内温度（如 80°C）和冬季冷启动温度（如 -30°C）作为两个极端工况。
其次是热膨胀系数的准确性：材料的热膨胀系数直接影响间隙变化量的计算精度。对于塑料件，不同牌号和填充比例的材料热膨胀系数差异可能达到 2-3 倍，必须使用实际材料的准确参数。如果缺乏准确数据，建议进行材料测试获取真实值。
最后是分析结果的可追溯性：组合载荷分析涉及多个工况的叠加，结果的可追溯性尤为重要。建议在分析报告中明确记录热工况参数、动态工况参数、叠加策略以及关键界面的间隙变化量，以便后续审查和问题追踪。
在实施组合载荷分析时，还应注意求解效率的平衡。热工况和动态工况的组合会产生大量结果数据，建议在 SnRD 设置中合理选择输出频率和结果类型，避免不必要的数据冗余，同时确保关键界面的分析结果完整可查。
