基础EMC预测试实验室——设备清单与预算估算

1天前浏览1

以下按照三个投入梯度给出完整方案，企业可根据自身预算和需求灵活选择。

一、方案总览

方案等级	核心能力	设备+场地总投入	适用企业
入门级（近场诊断型）	近场扫描定位+基础EMI预扫描	5万~15万元	初创团队、预算极有限
标准级（EMI+EMS预测试）	辐射/传导发射预测试+基础抗扰度测试	30万~80万元	多数中小企业首选
进阶级（含小型暗室）	准自动化EMI预认证级测试+全项EMS	80万~200万元	产品迭代快、测试频次高

二、入门级方案（5万~15万元）

适合预算极有限、主要需求是研发阶段近场问题定位和初步EMI摸底的团队。

序号	设备名称	推荐型号/规格	关键参数	数量	预算（万元）
1	频谱分析仪	Rigol DSA815-TG 或 RSA3015E	9kHz~1.5GHz，带跟踪源，EMI选件	1台	1.7~2.5
2	近场探头组	Tekbox TBPS01 或同类	电场+磁场探头套装（3探头）	1套	0.3~0.5
3	LISN（人工电源网络）	Tekbox TBH100 或同类	150kHz~30MHz，50Ω/50μH	1台	0.3~0.5
4	电流探头	Fischer F-33-1 或同类	10kHz~200MHz	1个	0.3~0.5
5	宽带天线（简易）	对数周期天线	30MHz~1GHz	1副	0.3~0.5
6	屏蔽箱（简易）	自制或成品小型屏蔽箱	隔离度≥60dB	1个	0.5~1.5
7	同轴电缆+转接头+衰减器	—	低损耗射频电缆若干	若干	0.2~0.3
—	合计	—	—	—	约4~6万元

✅ 近场扫描定位干扰源（时钟、开关电源、高速信号线）
✅ 传导发射预扫描（通过LISN测量电源线噪声）
✅ 简易辐射发射摸底（在屏蔽箱内用天线+频谱仪）
❌ 无法做标准抗扰度测试（ESD/EFT/浪涌等）
❌ 测试数据不具备认证效力

📌 这套方案的核心价值是让工程师在研发桌上就能快速定位EMI问题，避免盲目送检。

三、标准级方案（30万~80万元）——推荐

这是大多数中小企业的首选方案，覆盖EMI预测试和基础EMS抗扰度测试，能满足80%以上的研发预测试需求。

序号	设备名称	推荐型号/规格	关键参数	数量	预算（万元）
1	EMI测量接收机或频谱分析仪	R&S ESPI3（二手）或 Rigol RSA5065	9kHz~3GHz，准峰值/平均值检波，CISPR带宽	1台	8~18
2	对数周期天线	如Fischer FBLA 或同类	30MHz~1GHz	1副	1.5~3
3	双锥天线	如Fischer BBLA 或同类	30MHz~300MHz（与对数周期互补）	1副	1~2
4	前置放大器	如NF SA264F或同类	30MHz~1GHz，增益30dB	1台	1~2
5	LISN（人工电源网络）	如Tekbox/Teseq NNB1	150kHz~30MHz，50Ω/50μH，额定电流≥32A	1台	1~3
6	电流探头	如Fischer F-33-1 或 ETS 93686	10kHz~200MHz	1~2个	0.5~1
7	近场探头系统	Tekbox或Fischer近场探头套装	电场+磁场+电流探头	1套	0.5~1.5
8	转台（手动/电动）	自制或成品小型转台	承重50kg，360°旋转	1台	0.5~2
9	天线支架（手动升降）	自制或成品	1m~4m升降，水平/垂直极化切换	1套	0.5~1.5
10	EMC测试软件	如R&S EMC32或开源EMCView	自动化扫描、限值线叠加、报告生成	1套	0~5
11	同轴电缆+衰减器+连接器	—	低损耗电缆、20/30dB衰减器等	若干	0.5~1

EMI设备小计：约15万~40万元

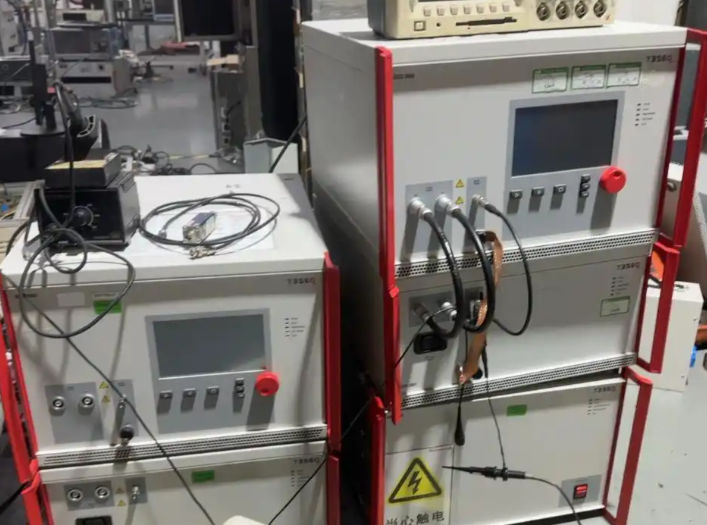

序号	设备名称	推荐型号/规格	关键参数	数量	预算（万元）
1	静电放电模拟器	国产即可	接触0.1±8kV / 空气0.1±15kV，符合IEC 61000-4-2	1台	2~5
2	EFT脉冲群发生器	国产即可	5/50ns脉冲，0.1±4kV，5kHz100kHz，符合IEC 61000-4-4	1台	2~5
3	浪涌发生器	国产即可	1.2/50μs-8/20μs组合波，0.1~±4kV，符合IEC 61000-4-5	1台	3~6
4	耦合/去耦网络（CDN）	配套EFT/浪涌设备	单相/三相，额定电流16A~32A	1~2套	1~3
5	电压暂降/中断模拟器	如Schölder VIS 1700或同类	0°~360°相位切入，跌落至0%，符合IEC 61000-4-11	1台	3~6

EMS设备小计：约11万~25万元

项目	规格	预算（万元）
小型屏蔽室	约3m×3m×2.5m，屏蔽效能≥60dB（10kHz~1GHz），含屏蔽门、滤波板、波导窗	5~12
屏蔽室接地	接地电阻≤4Ω，接地铜排	0.5~1
工作台+电源	防静电工作台、独立电源回路	0.5~1

场地小计：约6万~14万元

类别	低配方案	高配方案
EMI设备	15万元	40万元
EMS设备	11万元	25万元
场地建设	6万元	14万元
合计	约32万元	约79万元

✅ 辐射发射预扫描（30MHz~1GHz），与CISPR限值对比
✅ 传导发射预扫描（150kHz~30MHz）
✅ 近场扫描定位干扰源
✅ 静电放电（ESD）测试（接触±8kV / 空气±15kV）
✅ 电快速瞬变脉冲群（EFT）测试（±4kV）
✅ 浪涌测试（±4kV）
✅ 电压暂降/中断测试
❌ 辐射抗扰度（RS）测试需要大功率功放+天线系统，投入较大，此方案暂不含

四、进阶级方案（100万~300万元）

在标准级基础上增加小型预测试暗室和辐射抗扰度能力，接近准认证级测试水平。

序号	设备名称	推荐型号/规格	关键参数	数量	预算（万元）
1	3m法预测试电波暗室	约5m×4m×3m，含吸波材料+转台+天线塔	NSA ±4dB（30MHz~1GHz）	1套	50~100
2	射频信号发生器	R&S SME100A 或同类	100kHz~1GHz，+13dBm输出	1台	5~10

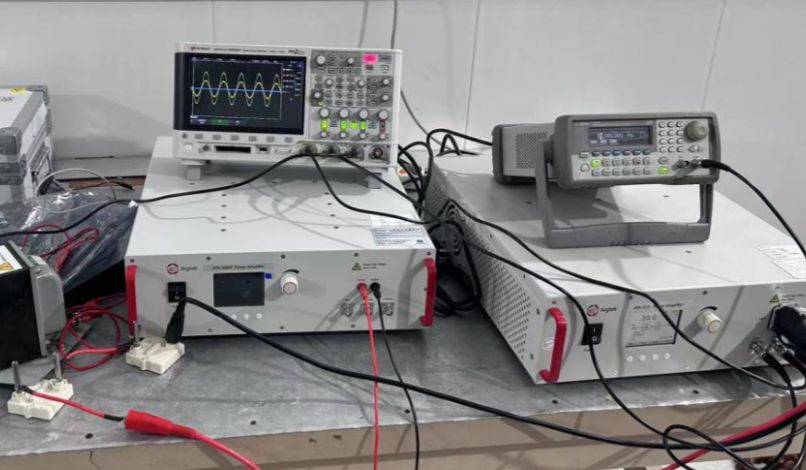

3	射频功率放大器	如AR 100W1000B 或同类	80MHz~1GHz，100W	1台	8~15
4	辐射抗扰度天线	如双脊喇叭天线	200MHz~1GHz	1副	2~4
5	场强探头	如Narda NBM-550	校准辐射场强	1个	3~5
6	EMI接收机升级	R&S ESPI3 或 ESPI7（新品）	9kHz~7GHz，全认证级	1台	20~35

类别	预算范围
标准级全部设备	32万~79万元
新增暗室	50万~100万元
新增辐射抗扰度设备	18万~34万元
接收机升级（如需）	20万~35万元
总计	约100万~300万元

✅ 标准级全部能力
✅ 辐射发射准认证级测试（暗室环境，NSA达标）
✅ 辐射抗扰度预测试（200MHz1GHz，场强可达30V/m100V/m）
✅ 测试结果与认证实验室数据偏差 < 3dB

五、年度运维成本估算

费用项目	入门级	标准级	进阶级
设备校准（年度）	0.5万~1万元	2万~5万元	5万~10万元
吸波材料维护	—	—	2万~5万元
电费（功放、空调等）	0.1万元	1万~3万元	3万~8万元
人员成本（1~2名工程师）	—	20万~40万元	30万~60万元
耗材（电缆、连接器、探头等）	0.2万元	0.5万~1万元	1万~2万元
年度合计	约1万~2万元	约24万~49万元	约41万~85万元

人员成本是最大的持续性支出。如果由现有研发工程师兼职操作，可大幅降低此项费用。

六、采购渠道与省钱策略

渠道	优势	劣势
品牌代理商（R&S等）	全新设备、质保完善、技术支持	价格最高
国产厂商	性价比高，售后方便	部分指标与国际一线有差距
二手设备市场	价格仅为新品的20%~50%	需确认校准状态和剩余寿命
电商平台（淘宝/1688）	小型配件、探头价格低	品质参差不齐

频谱仪/接收机选国产或二手：Rigol RSA系列或二手R&S ESPI3，性能足够预测试使用，价格仅为全新进口设备的1/3~1/2
EMS设备选国产：国产品牌，性能满足IEC标准要求，价格仅为进口品牌的1/3~1/2
转台和天线支架自制：机械结构简单，自制可节省数万元
屏蔽室选小型标准化产品：不需要定制大型暗室，标准屏蔽室即可满足预测试需求

七、场地要求

要求项	具体指标
面积	入门级≥15㎡；标准级≥30㎡；进阶级≥60㎡
层高	≥3m（进阶级暗室需≥4m）
楼层	建议首层或地下室（承重好、振动小）
承重	≥500kg/㎡（暗室区域需≥1000kg/㎡）
电源	独立回路，容量≥10kVA（进阶级≥30kVA），配UPS
接地	独立接地体，接地电阻≤4Ω（暗室≤1Ω）
温湿度	温度1530℃，湿度40%70%RH
远离干扰源	远离电梯机房、大功率电机、变电站等

八、投资回报分析

对比项	不自建（送第三方）	自建标准级实验室
单次测试费用	0.8万~5万元/次	几乎为零（仅电费+折旧）
年测试30次的费用	24万~150万元/年	设备折旧约10万元/年
整改迭代周期	每次2~4周（预约+排队+报告）	当天完成（随时复测）
投资回收期	—	约1~2年（年测试>15次即可回本）

📌 如果企业每年EMC测试费用超过15万元，自建标准级实验室的经济性就已经显现。

📌 总结：对于大多数中小企业，建议从标准级方案起步（投入30万-80万元），优先配备频谱分析仪+近场探头+LISN（EMI预扫描三件套）以及静电枪+EFT+浪涌（EMS基础三件套），再配一个小型屏蔽室。这套配置能覆盖80%以上的研发预测试需求，投资回收期通常在12年内。后续根据产品迭代频率和测试需求，再逐步升级到进阶级方案。
