EMC 三大整改利器：电容、电感、磁珠





核心记忆：电容通高频、隔直流；电感通直流、阻高频；磁珠消耗高频噪声，等效电阻。 三者经常组合使用构成 LC 滤波，用于电源、信号线上抑制 EMI 噪声。

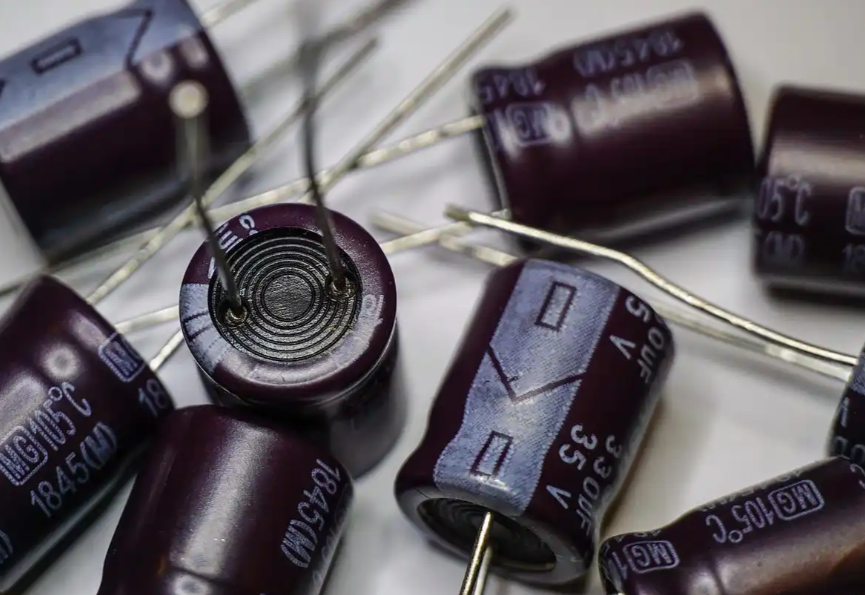

1. 电容器（电容 C）

作用：旁路、去耦、滤波；把高频噪声泄放到地

• 特性：阻抗 \(Z=\dfrac{1}{j\omega C}\)，频率越高阻抗越低。
• 关键问题：实际电容存在寄生电感 ESL，高频下会发生自谐振。
• 低于自谐振频率：呈容性；
• 高于自谐振频率：变成感性，失去滤波效果。
• 选型要点
1. 容值越大，自谐振频率越低；小容值电容适合高频。
2. 0402/0603 小封装 ESL 更小，高频优于大封装。
3. 电源去耦经典组合：大电解（低频）+ 陶瓷 X7R（中频）+0402 小容值（高频）。
• 接法：尽量靠近芯片电源引脚，引线越短越好，减小环路面积。
• 用途：电源去耦、信号线旁路、X/Y 安规电容、LC 滤波。

误区：不是电容越大越好，大电容高频会失效。

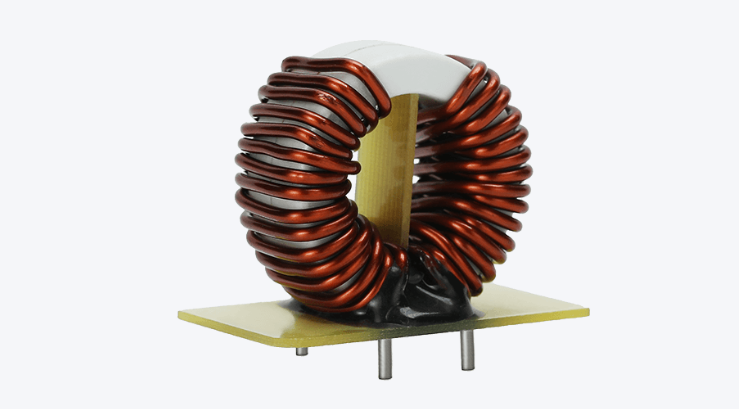

2. 电感（电感 L）

作用：阻碍高频噪声，允许直流流过；储能，和电容组成 LC 滤波器

• 特性：阻抗 \(Z=j\omega L\)，频率越高阻抗越大。
• 寄生：存在寄生电容，存在自谐振频率；超过谐振点电感变成电容，失效。
• 功率电感：电源输入滤波，承受大直流电流，注意饱和电流，不能磁芯饱和。
• 共模电感：电源线上抑制共模干扰，差模信号正常通过；两个绕组匝数相同。
• 差模电感：抑制差模噪声。
• LC 滤波器：L 串在主线，C 对地；L 阻挡高频，C 把高频噪声泄放到地。

注意：电感会产生感应电压，快速关断时会出现电压尖峰。

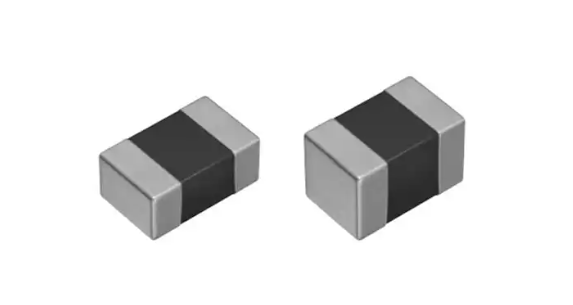

3. 磁珠（FB，铁氧体磁珠）

很多人混淆磁珠和电感：磁珠本质是高频损耗器件，不是储能元件

• 等效模型：电阻 R + 小电感 L，高频能量转化成热量消耗掉。
• 特性：低频阻抗小；到某一频段，阻抗主要表现为电阻，吸收高频噪声。
• 磁珠参数：阻抗值 @100MHz，直流电阻 DCR，额定电流。
• 和电感核心区别
• 电感：储存能量，用于 LC 谐振滤波；
• 磁珠：消耗高频噪声能量，不做谐振。
• 使用场景：信号线、小电流电源线上滤除高频尖峰噪声。
• 限制：不能用于大电流电源主回路；不能替代电感做 LC 滤波；低频几乎不起作用。

误区：磁珠不是万能，低频噪声抑制效果很差。

三者对比速记 表格

整改实战要点

1. 噪声是共模还是差模

• 差模噪声：LC 滤波（L 串，C 对地）；X 电容。
• 共模噪声：共模电感 + Y 电容。



1. 磁珠使用提醒

• 信号线串磁珠，不要随便对地再加电容，容易造成信号谐振，信号畸变。
• 磁珠后面不要接大电容，容易形成谐振峰，EMI 反而恶化。



1. 电容电感都存在自谐振，超过谐振频率器件失效，整改要关注噪声频率。


2. 布局＞器件：器件再好，走线环路大，滤波效果直接废掉。



总结：

1. 电容：通高频隔直流，实现去耦旁路，将高频干扰泄放到地；存在 ESL 寄生电感，有自谐振频率。
2. 电感：通直流阻高频，串联阻碍高频干扰；与电容构成 LC 滤波器；共模电感抑制共模干扰。
3. 磁珠：高频把电磁噪声转化为热损耗；高频表现为电阻，不是储能元件；适合信号线小电流高频噪声抑制，不能替代电感。
4. 注意器件自谐振，布局环路面积对滤波效果影响巨大。
