CAD提效 | 告别手工标注，4个插件搞定编号/标高/球标/里程
CAD图纸方案定稿后，设计师往往要进行大量的标注工作——轴号、标高、球标、里程，每一个标注看似简单，但量大、分散、改一个就得改一串，纯手工操作既磨人，又容易前后对不上。
今天，望Sir为大家整理了 4 个中望CAD标注类提效工具，覆盖编号自动标注、标高快速生成、序号球标、道路里程标注四大高频场景，建筑、机械、道路各专业的工程师可按需选用，优化自己的出图流程。
话不多说，马上来看看👇
编号标注工具V01
CAD图纸上的轴号、节点编号、构件代号这类带前缀的序号标注，量大且格式统一，但纯手动输入费时费力，一个数字敲错还得回头排查。
中望CAD编号自动标注提效小程序——【编号标注工具V01】，支持快速对多个【单行文字】添加前缀和序号，【序号】自动排号，帮助小伙伴们批量添加编号标注，提高工作效率。

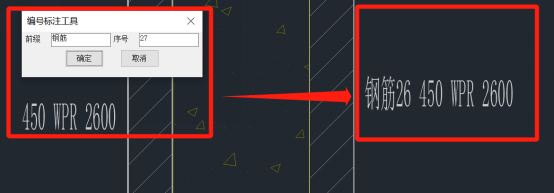

使用【编号标注工具V01】对【单行文字】添加了前缀“钢筋26”的效果
⚠注意事项
1.小程序文件在使用前必须解压到“D:\编号标注工具”文件夹下，加载后才能正常使用；
2.添加前缀后退回不了，须谨慎使用。
步骤指引
📌对单个【单行文字】添加前缀和序号

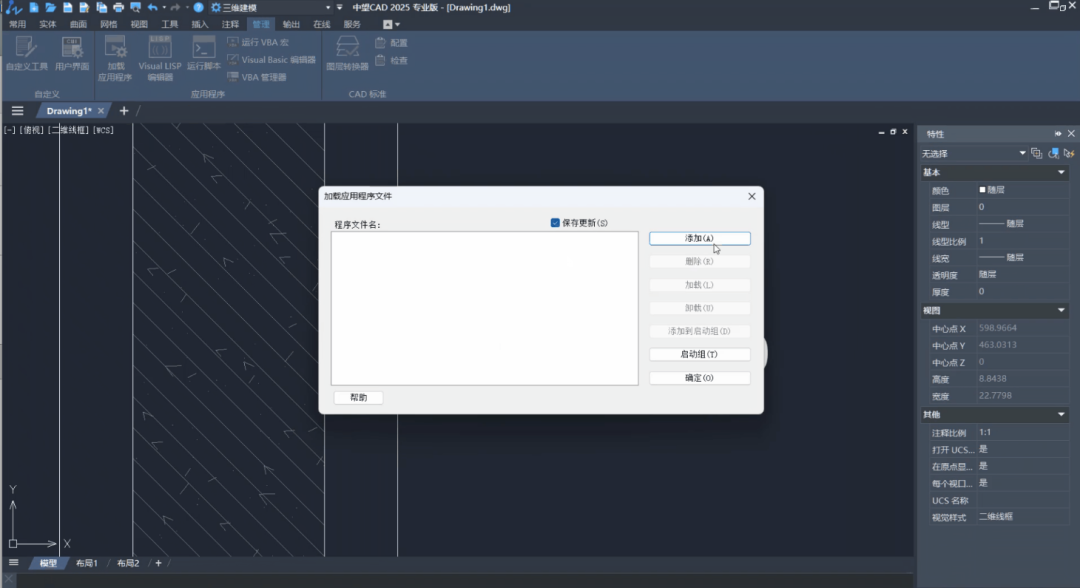

步骤1：打开中望CAD，选择界面上方的“管理”选项卡，在应用程序栏中点击“加载应用程序”；
步骤2：先把下载好的小程序【编号标注工具V01】解压到到D盘编号标注工具的文件夹下（注意：小程序文件必须解压到“D:\编号标注工具”文件夹下，加载后才能正常使用）；
步骤3：点击“添加应用程序”，选中小程序，然后点击加载，确定。

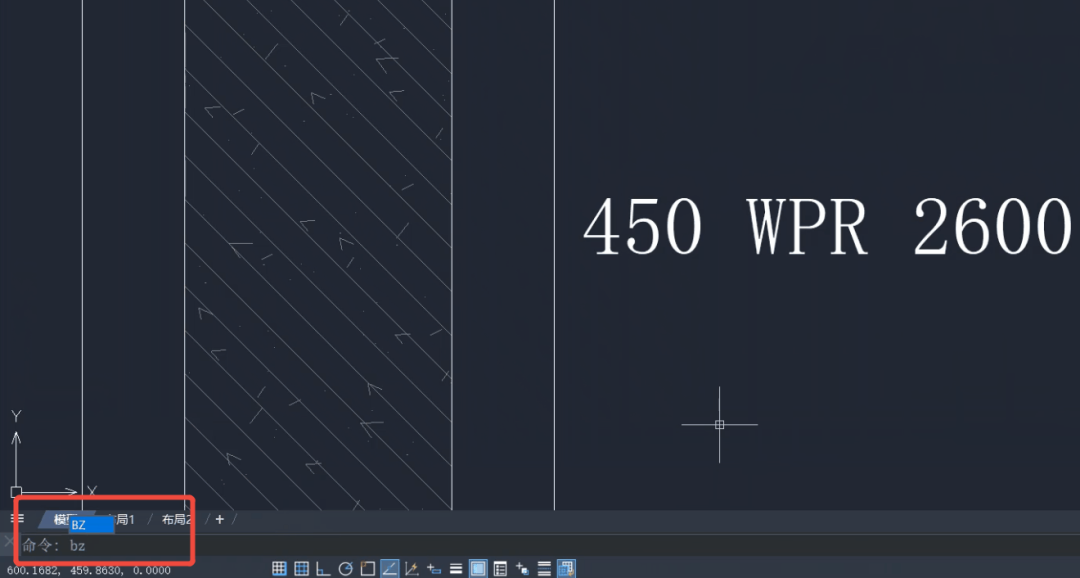

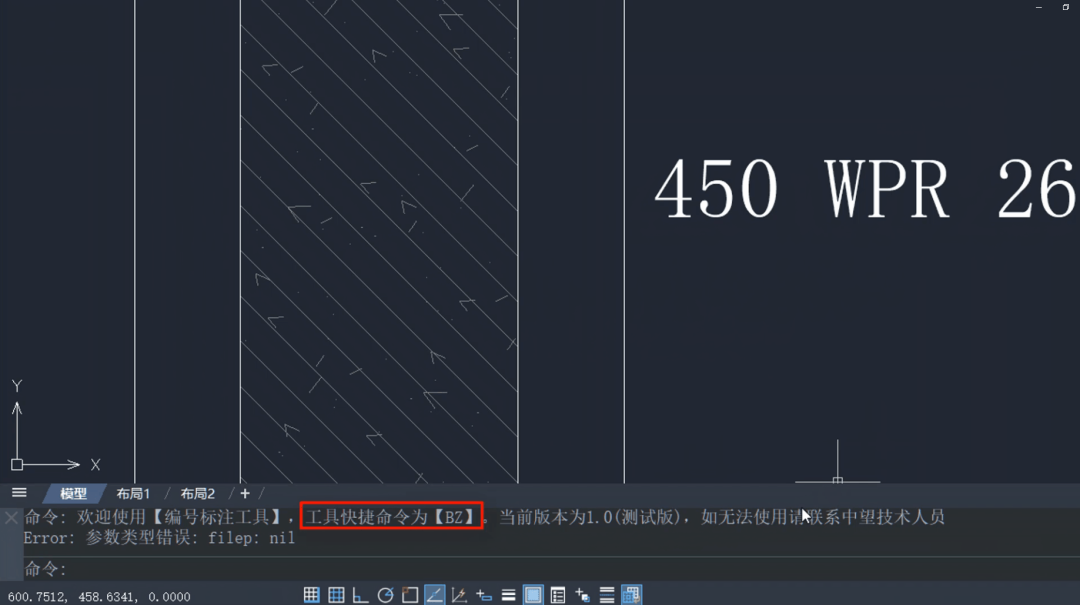

步骤4：添加完成后，在下方命令栏会提示提效工具的命令快捷键【BZ】；

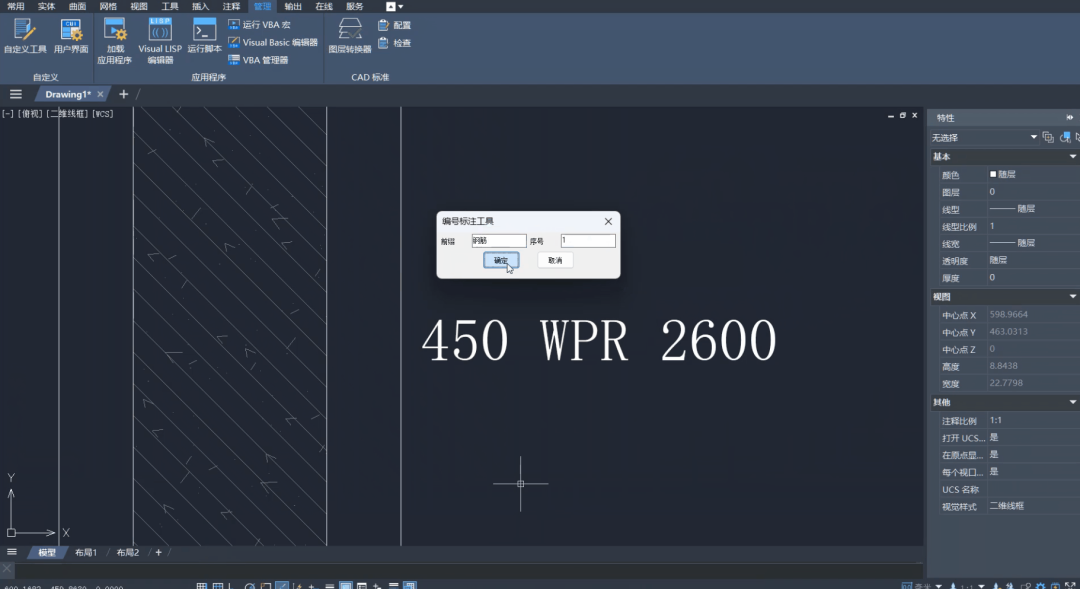

步骤5：在命令栏输入【BZ】，在编号标注工具的弹窗中分别输入前缀和编号，检查无误后点击确定；
步骤6：选择击你所要添加前缀的对象【单行文字】，按回车，就会自动加上前缀和序号了；

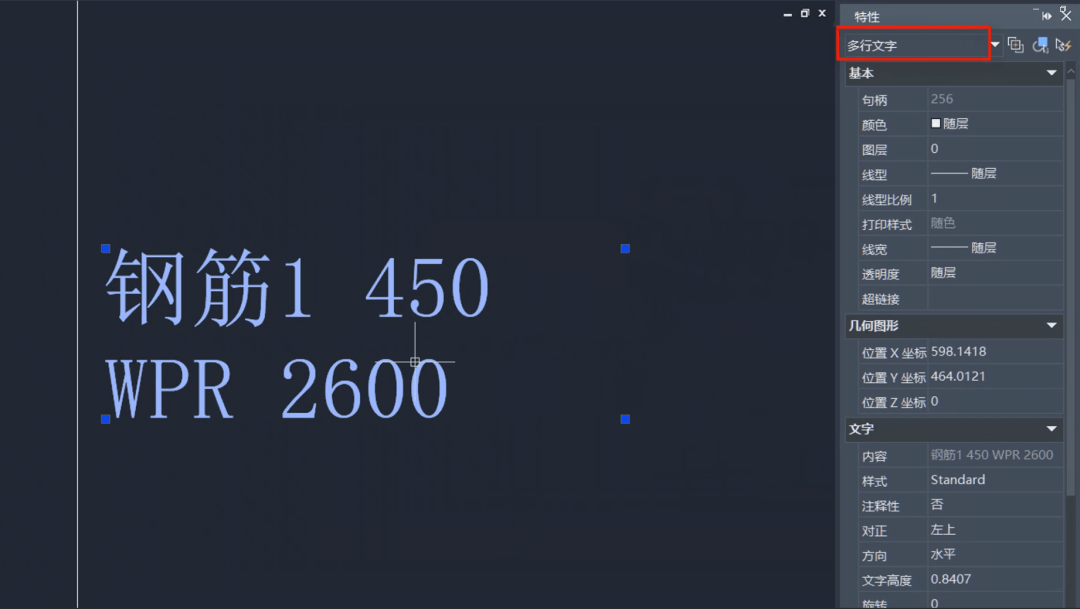

步骤7：再次选择已添加前缀的对象，发现它已经从【单行文字】变成【多行文字】了。
📌选择偏移对象
【编号标注工具V01】小程序也可以同时给多个【单行文字】添加前缀和序号，并且序号会按照选中对象的顺序自动排序。
步骤1：同样地，输入快捷键【BZ】启动程序，在编号标注工具弹窗中填写前缀和序号的内容；

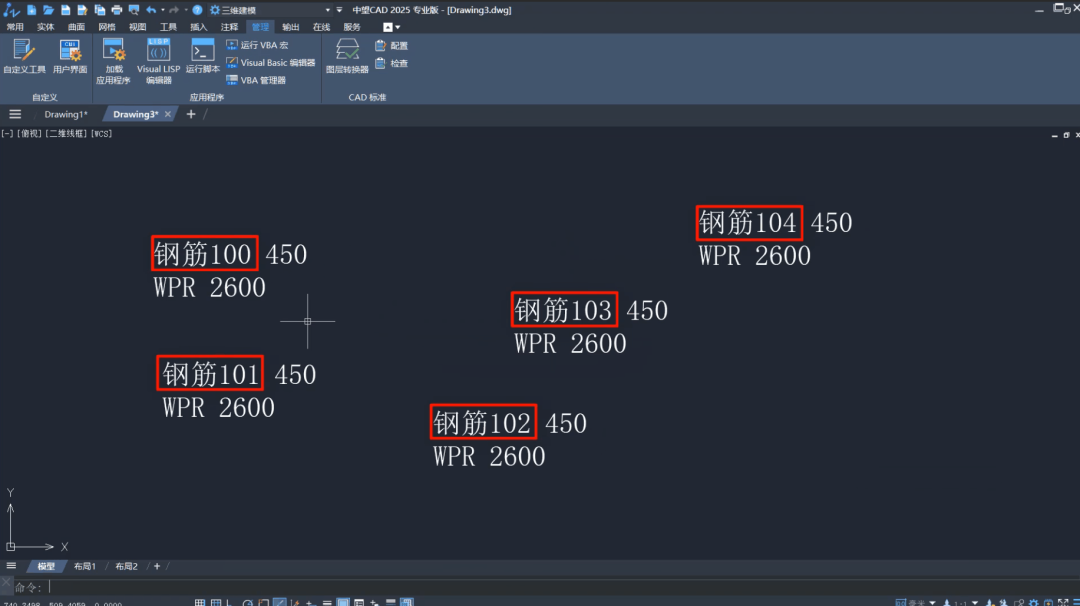

步骤2：单击选择多个【单行文字】，可以看到序号会按照选择的顺序自动排序。
标高大师
建筑、结构、总图专业里，标高符号是出现频率最高的标注之一。传统做法是手动画块、再逐个改文字，不仅速度慢，样式也难统一。
中望CAD的提效工具——【标高大师】插件，支持一键生成标高符号并自动填入数值，无需手动绘制和逐一编辑，标高样式统一规范，后续修改也只需批量调整，不用逐个翻图改。
步骤指引

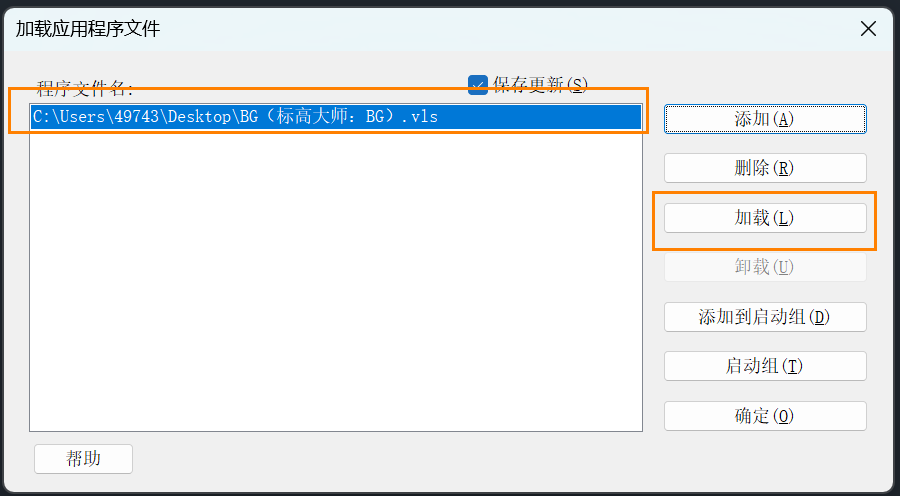

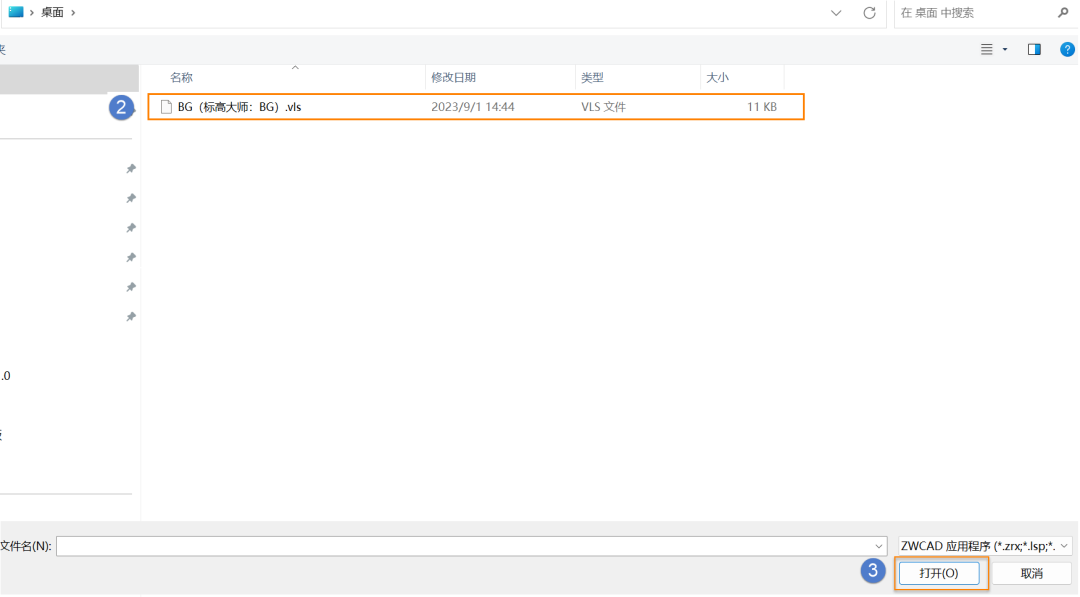

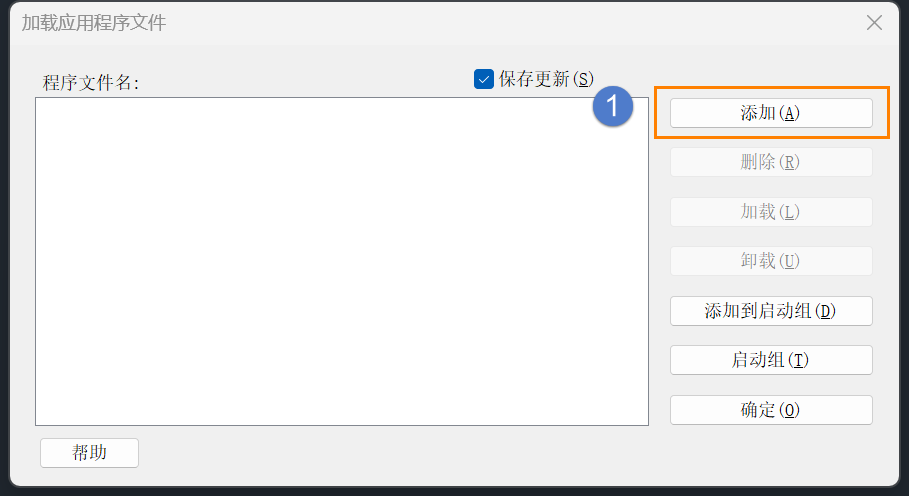

步骤1：输入【APPLOAD】命令，在弹出的对话框选择【添加】-选择BG（标高大师：BG）.vls插件，点击【打开】；
步骤2：在列表中选择插件，点击【加载】；

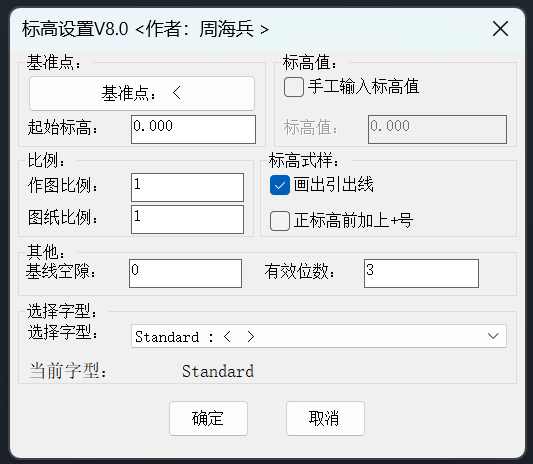

步骤3：输入【BG】，就可以出现标高标注的设置了。
序号标注
机械设计装配图、爆炸图里，引线球标和序号球标几乎是标配——每个零件对应一个编号，方便读图也方便统计。中望CAD机械版自带这类功能，使用中望CAD平台版的设计师则全靠手动画引线、画圆、填序号，不仅慢，改一个后面全得重新调。
其实只要为中望CAD添加一个提效工具【序号标注】插件就能搞定：框选需要标注的图元，设置起始编号，系统自动生成连续球标，引线指向准确，序号自动排好，省去手动绘制和逐一调整的麻烦。
步骤指引
步骤1：下载【序号标注.lsp】文件；

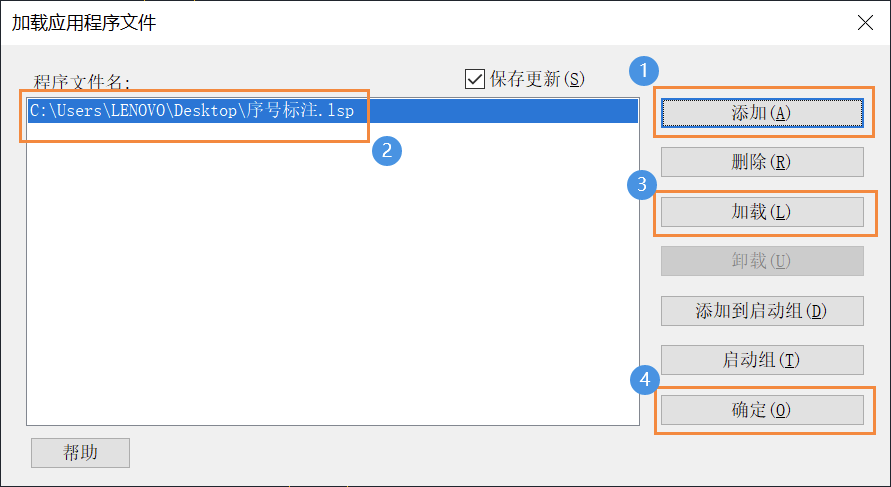

步骤2：在中望CAD中执行【appload】命令，点击【添加】按钮，选择【序号标注.lsp】文件，然后选择该工具，点击【加载】按钮，点击【确定】，工具就加载成功了。

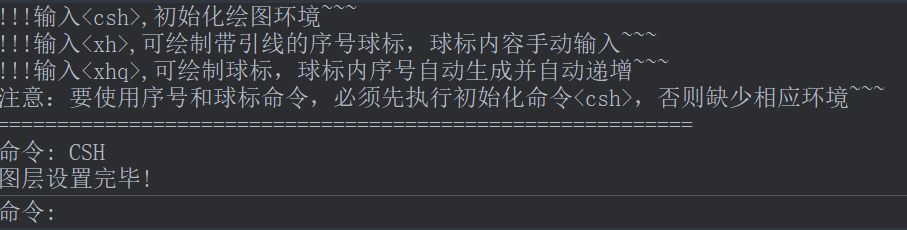

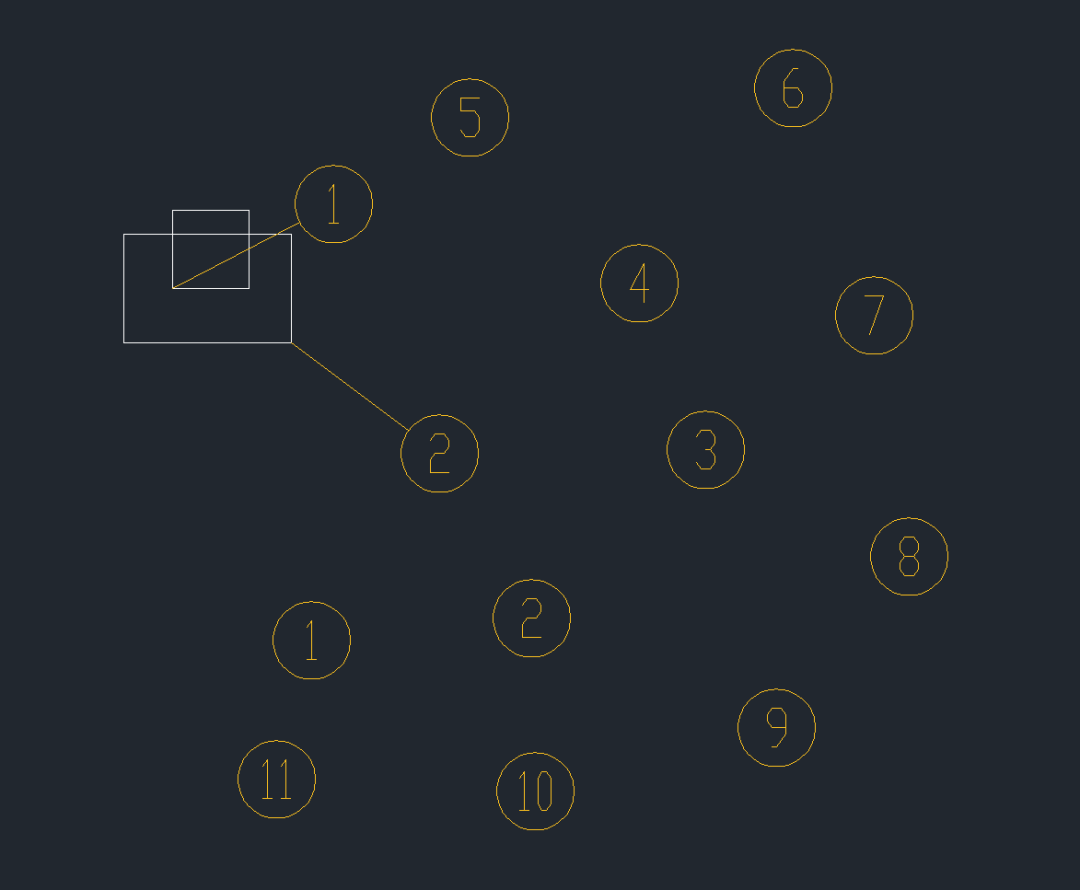

步骤3：加载好工具后，注意看命令栏，会有相应的软件操作说明，需要先执行【CSH】命令来初始化绘图空间的环境，然后如果是需要绘制有引线的球标就执行【XH】命令，如果是绘制单纯的无引线数字球标就执行【XHQ】即可。
线路里程标注
在道路、市政、管线等线性工程中，里程（桩号）标注是一项业务逻辑单一但工作量庞大的任务。针对这类场景，中望CAD提供了【线路里程标注】插件，摒弃传统的分段测算与手工标注，实现里程自动化排布。通过一次性设定起始参数，即可沿特定线路完成批量生成。
步骤指引

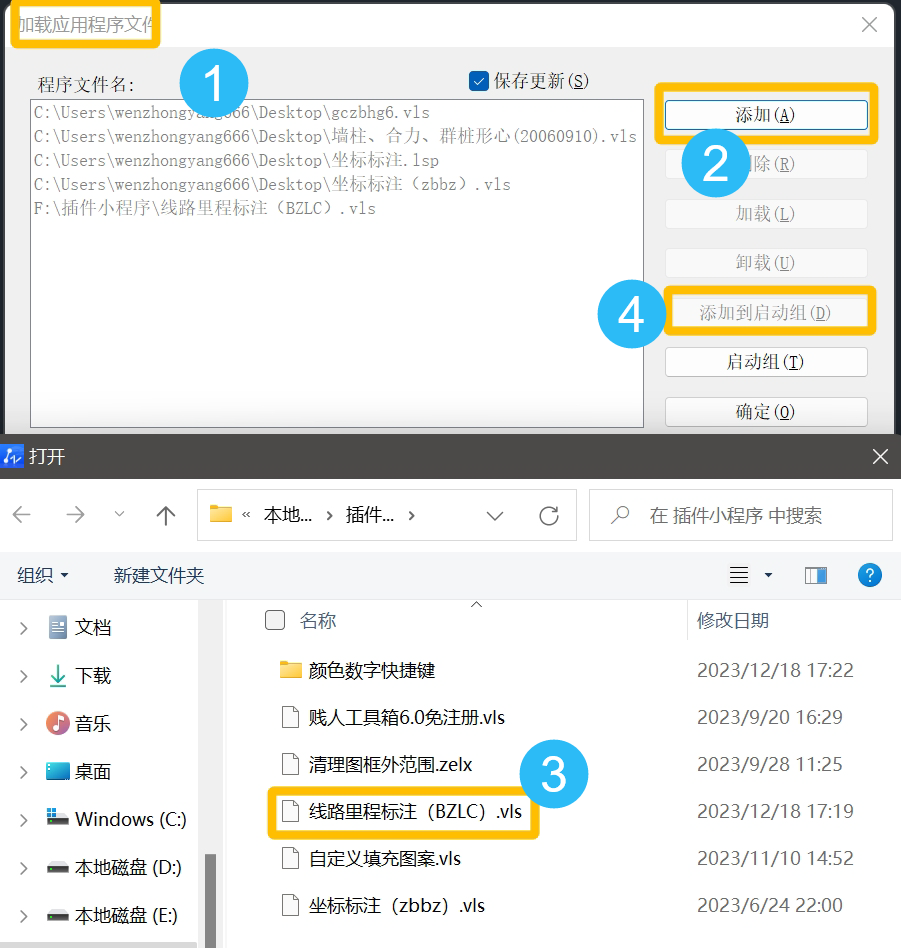

步骤1：首先加载应用程序线路里程标注（BZLC）.vls小程序；

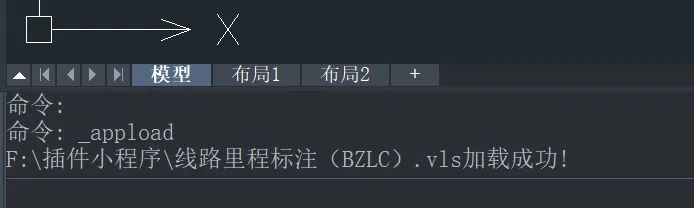

步骤2：加载成功后，快捷命令为“标注里程”首字母拼音—【BZLC】；

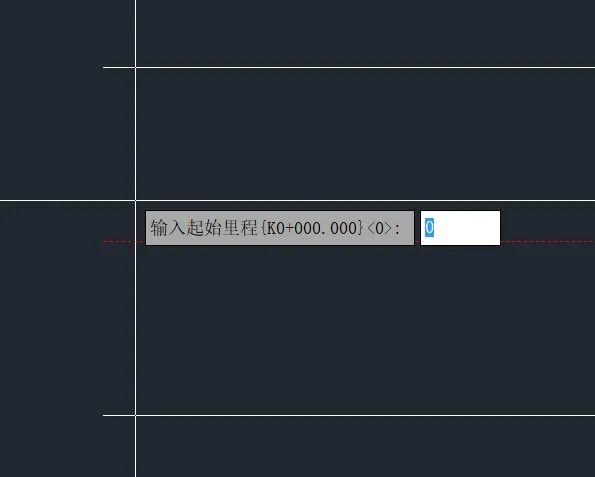

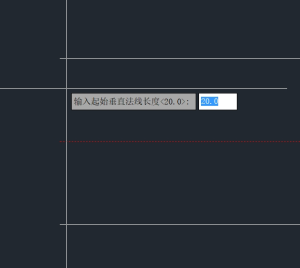

步骤3：执行【BZLC】，根据提示选择道路中心线，选择【起始里程】，然后输入【垂直法线长度（即引注线）】；

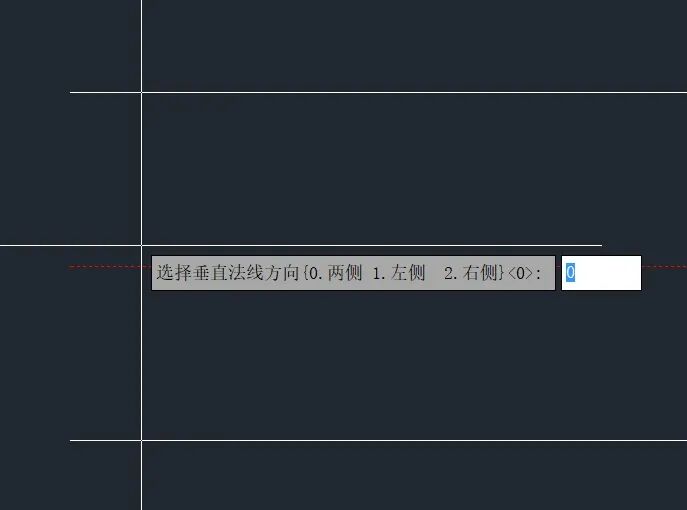

步骤4：根据提示选择【法线方向】；

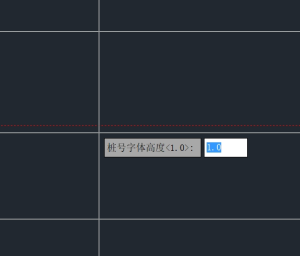

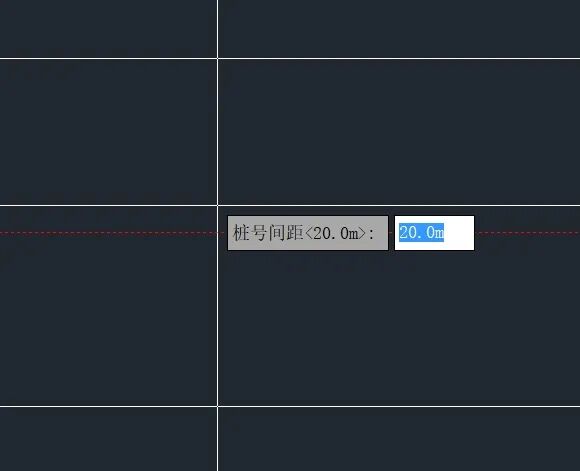

步骤5：输入【桩号间距】，选择标注字号的【高度】；

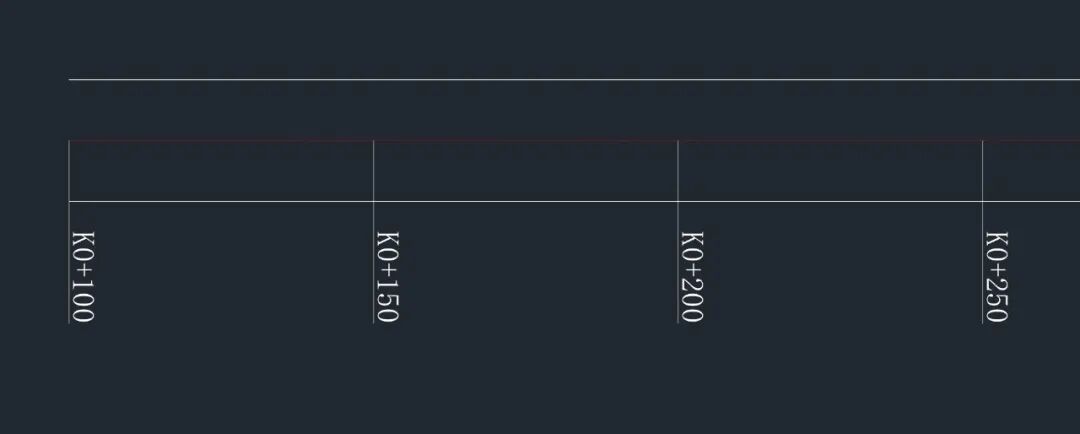

步骤6：里程快速标注成功。
