一台挖掘机大臂减重11.6%的实战复盘：多体动力学+有限元联合仿真，到底怎么落地？
工程界有个"铁三角"难题：工程机械要在极限工况下干活，又要足够轻（省油、提效），还得扛得住数万小时的疲劳。这三件事天然打架。
靠物理样机一轮轮试错？成本和时间都吃不消。本文复盘一个真实项目——我们如何帮一家工程机械龙头，把"又重又爱裂"的挖掘机大臂，改成了"更轻、更耐造"的状态！
起点：一台总是"先裂后改"的挖掘机大臂
某客户的20吨级液压挖掘机，工作装置（动臂+斗杆+铲斗）占了整机自重近1/4。他们的痛点非常具体：
焊缝在售后约2000小时前后频繁开裂，返修成本高、口碑受损；
想减重，但每减一公斤都怕影响寿命，工程师不敢动；
新机型开发靠3–4轮物理样机，单款周期14个月以上。
传统"强度分析+经验"的打法在这里失效了：单点静力校核看不出真实工况下的循环载荷，更预测不了焊缝的疲劳寿命。换句话说——你以为的"最危险工况"，可能根本不是真的。
技术路线：用"联合仿真"还原真实服役过程
我们没有一上来就改结构，而是先把整机在真实挖掘循环里的受力"演"了一遍。

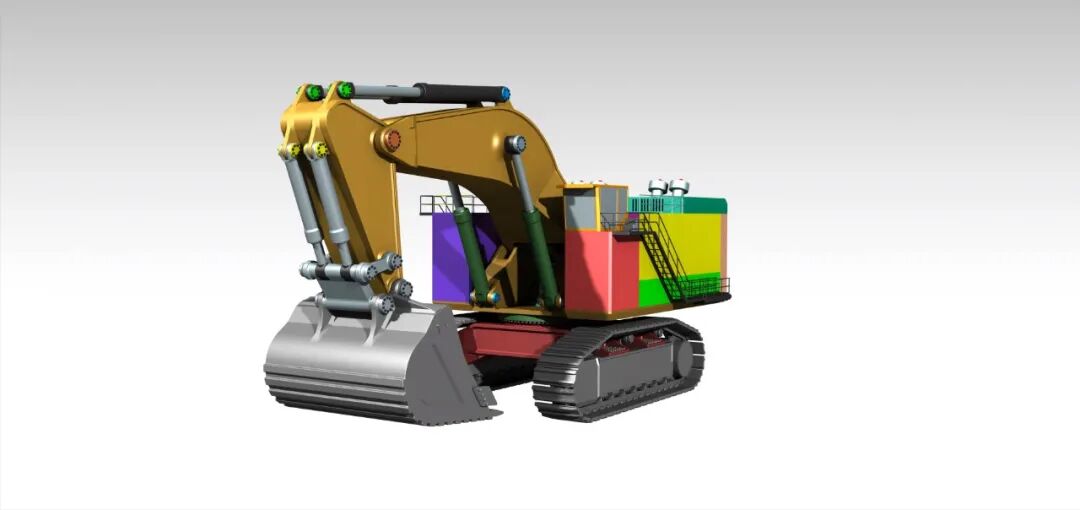

1）多体动力学建模，提取真实载荷谱
基于实测作业循环（挖掘→提升→回转→卸料），建立整机多体动力学模型，识别大臂根部、斗杆铰点等关键部位在完整工作循环中的时域载荷历程。这一步的价值在于——它替代了"拍脑袋定工况"，让后续所有分析都建立在真实载荷之上。

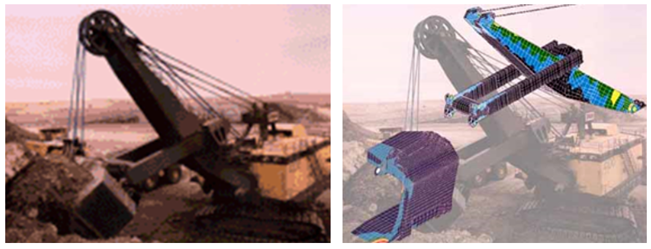

2）刚柔耦合，捕捉大变形下的真实应力
单纯刚体模型会严重低估细长动臂的柔性效应。我们引入柔性体技术，把大臂的有限元模型降解后嵌入动力学系统，得到更可信的应力–时间历程，而不是一个被平均化、被乐观化的数字。

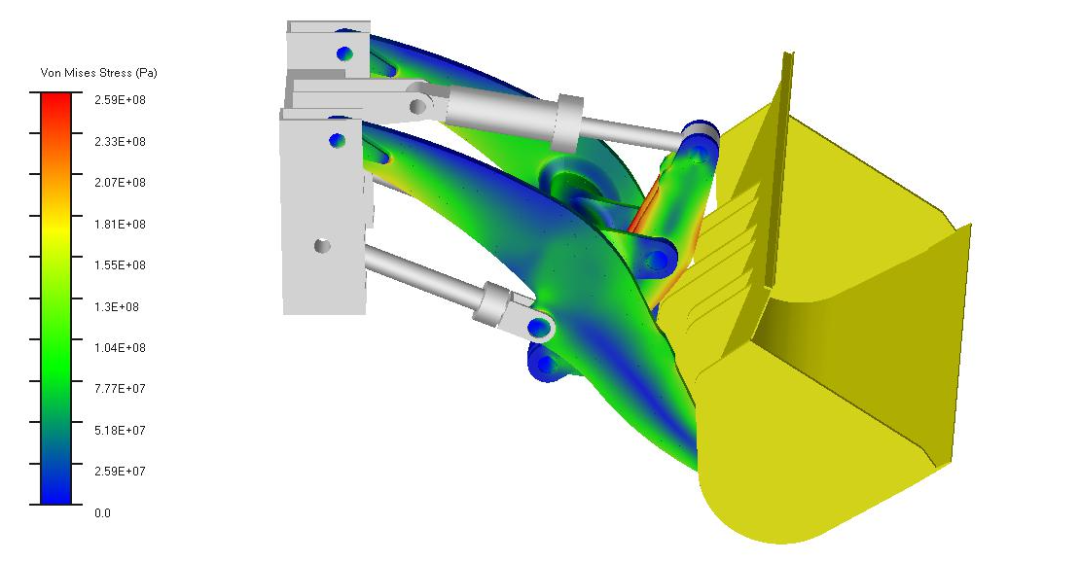

3）有限元强度校核
对关键焊趾、孔边、截面突变处做精细化网格与应力集中分析，定位真正的高应力区，而不是被平均应力误导。
4）疲劳寿命预测
基于提取的载荷谱和材料S-N曲线，对母材与焊缝分别做疲劳损伤累积计算。这一步直接回答了客户最关心的问题：减重之后，还能扛多少小时？

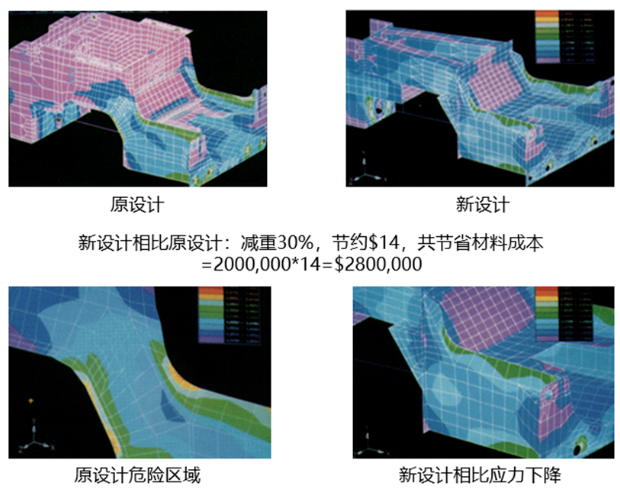

5）灵敏度驱动轻量化迭代
对板厚、截面、圆角半径等参数做灵敏度排序，只动"贡献大、风险小"的参数，做多轮自动迭代，避免盲目削料。
三个让工程师意外的发现
1、真正的总损伤不在满载挖掘瞬间，而在"带载回转+地面冲击"的复合工况——传统校核完全漏掉了这一项，却恰恰对应了售后开裂的高发场景。
2、某处焊趾的应力集中系数高达4.8，是开裂的根本原因。结论很反直觉：与其大改结构，不如先把细节做对（加大圆角、优化焊道走向）。
3、大臂中段板厚有约2mm的"冗余设计"，真正的减重空间其实在别处。经验主义的料，加错了地方。
成果：减重11.6%，寿命反而升了
工作装置整体减重11.6%（约 180kg），直接降低油耗、提升作业效率；
关键焊缝疲劳寿命从不足3000小时 提升至满足≥8000小时 的设计目标；
物理样机轮次从4轮降到1.5轮，开发周期缩短约38%；
售后早期开裂类投诉显著下降。
除此之外，更重要的是：企业第一次有了自己的载荷谱数据库和可复用的联合仿真流程模板，后续新机型可以直接套用。
这个项目最有价值的，不是"改好了一台机器"，而是帮企业把"试错式开发"升级成了"仿真驱动开发"。
