「样机一跑就尖叫，十几轮没解决」减速器NVH仿真全链路实战
导读：我做了十几年减速器NVH，和不少工程师聊过，发现一个共性：齿轮啸叫这个事，试十次样机能修好，凭运气；试一百次还能保持稳定，得靠方法。样机一跑就尖叫，拆了改、改了试、试了十几轮还没解决——这个场景在NVH工程师身上太常见了。
齿轮啸叫的本质，是齿轮啮合产生的振动激励，通过轴承、壳体传递出去，辐射成空气噪声。 这背后是完整的链路：激励源、传递路径、辐射噪声，三个环节环环相扣。只盯着齿轮改，或者只盯着壳体改，方向都容易跑偏。这篇文章，我按这条链路把NVH仿真里要做的事拆开讲，每一节给可执行的方法和踩过的坑。
看完你应该能搞清楚：自己项目里啸叫问题到底卡在哪一环，从哪里下手改。
一、激励源：齿轮啮合的三种激励形式
齿轮啸叫的源头，是啮合过程中的动态激励力。很多人以为啸叫就是齿形误差（形状误差、位置误差和传动误差）导致的，其实更紧要的是与齿轮啮合激励形式有关。

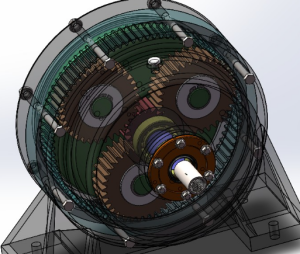

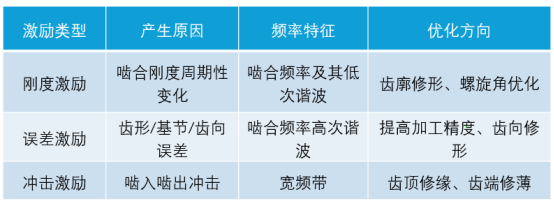

1、齿轮啮合激励主要有三种：
第一种：刚度激励。齿轮啮合过程中，同时参与啮合的齿对数在变（单对齿啮合和双对齿啮合交替），导致啮合刚度周期性变化。如此一来，即使齿形完美无误差，也会产生啮合频率的振动激励，这是齿轮啸叫最根本的来源。
第二种：误差激励。齿形误差、基节误差、齿向误差等制造误差，会在啮合过程中产生冲击和位移激励，激发更高次的谐波振动，那么显而易见的是，加工精度越差，啸叫越严重。
第三种：冲击激励。齿轮啮入啮出时的冲击、振动、齿面弹性变形导致的冲击，会产生宽频带的振动激励。
2、那么激励来如何获取呢？

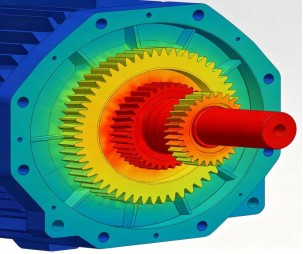

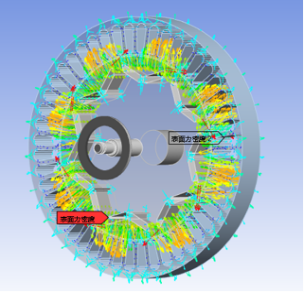

第一种，实验获取。通过传动系统台架试验，在减速器轴承座位置布置力传感器，直接采集运行工况下轴承座的动态支反力，作为NVH 仿真的激励输入。
第二种多体动力学（ADAMS）仿真获取 。搭建减速器刚柔耦合动力学模型，齿轮副中导入齿廓修形参数，设置齿轮侧隙、摩擦系数；然后在壳体、齿轮等关键部件生成MNF 模态中性柔性体文件，最后运行动力学仿真，直接输出轴承铰接副的动态接触支反力，作为 NVH 激励载荷。
第三种ANSYS 瞬态动力学获取。用ANSYS 做齿轮啮合瞬态动力学分析，提取轴承座位置的动态支反力，这就是后续 NVH 分析的激励输入。
注意，基于仿真获取时要考虑齿轮的实际修形量，不能用标准渐开线直接核算。
3、三个最容易栽跟头的实操细节
激励这一环节看似简单，真正做项目时会在这里栽跟头。我把最常踩的三个坑列出来。
第一，别用标准渐开线算动力学。量产齿轮一定有修形（齿廓修形+齿向修形），修形量通常在10~50μm。没有这个修形量，啮合刚度的"双齿啮合区峰值"会被严重高估，误差可达20%以上，后面谐响应、辐射噪声全跟着错。务必把实测齿廓或设计修形曲线带进ADAMS或Romax模型。
第二，MNF模态中性文件别图省事用粗网格。MNF是刚柔耦合的柔体载体，网格太粗会丢失啮合区附近的局部模态。一般要求齿轮轮齿参与模态方向至少6层单元，单元尺寸不超过齿厚的1/10。我们一个项目因为MNF网格过粗，2000Hz以上频段完全对不上，后改细网格才把问题定位到。
第三，测轴承座支反力别只看幅值。台架试验测出的支反力，频谱里的边带才是关键——边带是旋转频率调制的产物，反映齿轮偏载和齿面缺陷。啸叫的"尖锐感"几乎都来自边带而不是主峰，盯着主峰调方向往往搞反。
二、传递路径：从齿轮到壳体的振动传递
齿轮啮合产生的激振力，不会直接变成噪声，而是要经过一条传递路径：齿轮→轴→轴承→轴承座→壳体→空气。每经过一个环节，振动都会被放大或衰减。
1、传递路径分析的核心，是找到系统的薄弱环节
很多人一遇到啸叫就改齿轮，结果改了半天效果不大，问题其实出在壳体上——壳体在啮合频率处正好有共振，把振动放大了好几倍，这时候改齿轮不如加壳体加强筋。

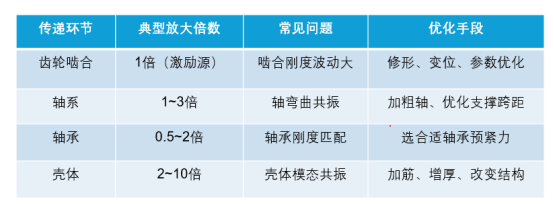

传递路径各环节贡献度分析表
2、仿真怎么做传递路径分析？

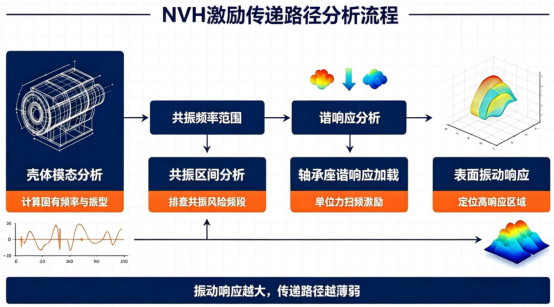

先做壳体模态分析，看各阶固有频率是否落在啮合频率附近，再做谐响应分析，在轴承座施加单位力，看壳体表面的振动响应分布，响应大的地方，就是传递路径上的薄弱环节。
加筋的教训：不是越多越好。壳体加筋是最常见的优化手段，但这里有一个反直觉的教训。
我们曾在一个风电齿轮箱项目上吃过亏：啸叫严重，第一反应是加筋，从两侧加到四侧、从局部加到全包。结果啸叫主频从1800Hz迁移到2400Hz，整体声压级不降反升3dB(A)。原因不复杂——加筋改变了壳体振型，原本集中在法兰端面（远离麦克风）的局部模态，变成了整面壳体的整体弯曲模态，辐射效率直接翻倍。
正确做法是：加筋前先做壳体灵敏度分析，看加筋对各阶模态频率和振型的贡献。只针对模态频率在啮合频率±10%以内、且振型是弯曲模态**的区域加筋。其他地方加了白加，甚至起反作用。
三、辐射噪声：从振动到声音的
壳体振动最终辐射成空气噪声，这是NVH分析的最后一步。同样的振动幅度，不同的辐射效率，噪声差很多。
1、声辐射效率和什么有关？
第一是频率。高频振动的辐射效率比低频高得多，所以高频啸叫听起来特别刺耳。
第二是振型。整体弯曲振动的辐射效率高，局部小振动的辐射效率低。
第三是面积。壳体表面积越大，辐射的声功率越大。
2、声学仿真怎么做？
用ANSYS的声学模块，把壳体振动作为边界条件，计算远场声压级。
重点关注两个指标：一是A计权总声压级，二是各阶啮合频率的峰值。啸叫问题通常表现为某一阶频率峰值特别突出。
两个指标怎么用：判断啸叫解决没有，两个指标都要看，但权重不同。
A计权总声压级反映整体噪声水平，是合同和标准的考核硬指标。但它对单一峰值不敏感——一个突出的啮合频率尖峰可能只贡献总声压级1~2dB，但人耳"刺不刺耳"完全取决于这个尖峰。
所以实战中，**用A计权总声压级做"过不过线"的判断，用各阶啮合频率峰值（dB ref 1μPa）做"过得好不好"的判断**。常规目标：A计权≤68dB(A)算合格，但只要啮合频率峰值相对背景高出15dB以上，即使总声压级达标，耳朵听着也会很尖锐——这种产品到客户手里大概率被投诉。
发现峰值高但总声压级还过得去？优先回到传递路径环节做优化（壳体/隔振），不是再去修齿轮——齿轮贡献的振动能量没变，是壳体把它放大了。
四、想系统学？这门课值得一听
减速器啸叫是一个多环节问题：激励源、传递路径、辐射噪声，三者缺一不可。仿真的价值，就是把这条链路拆开量化，看每个环节贡献了多少，找最薄弱的那个点，精准优化。记住一句话：**先定位，再优化**。把问题搞清楚，比拆十次样机都管用。 如果想从激励源建模、传递路径分析到辐射噪声评估，把NVH仿真全链路打通，推荐我在仿真秀官网原创首发的这门课——《汽车电驱动系统ANSYS仿真高级实战》。本课程通过大量实战案例，系统讲解新能源汽车电驱动系统分析方法，帮助学员掌握国标合规仿真、复杂模型处理、多物理场耦合分析等核心技能。
详解刚度挠度过盈振动噪声热流固耦合仿真过程，从复杂模型的高效简化、复杂结构网格划分，到刚度、临界转速、挠度、过盈配合等结构性能的精确分析；再到扫频/定频振动、随机振动、振动声学耦合（NVH）等动力学与声学问题的深入解析，直至疲劳寿命预测，课程内容覆盖电驱动系统仿真全流程。
我还为学员提供VIP群答疑、持续加餐内容、和行业相关学习资料。订阅享受仿真人才库高新内推就业、奖学金、学完此课程，推荐学习者报名参加工信部教考中心认证的—工程仿真技术（CAE分析职业能力登记评价证书）。

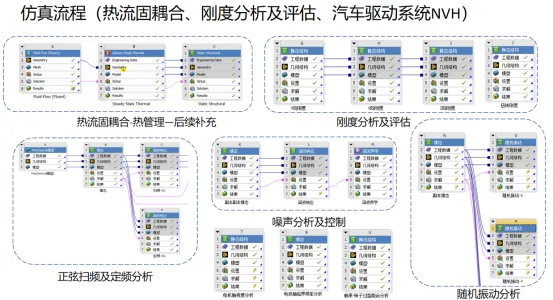

以下是课程内容及安排：
