纯电动三合一电驱总成NVH优化实战：从"吹口哨"啸叫到静音运行的攻关之路
一、问题爆发：全油门下的"口哨"异响
某款搭载三合一电驱动总成的纯电动 SUV 上市后，用户在 Wide Open Throttle（WOT）全油门加速、Pulse Train Output（POT）及反拖滑行等工况下，普遍反馈车外与车内近场存在明显异响与啸叫。

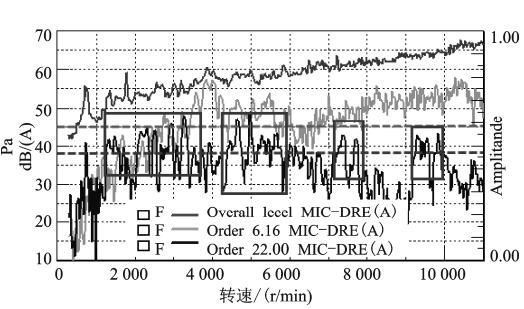

图 1：WOT 运动模式加速车内噪声
图注：66# 故障车 NVH 测试显示，一级 22 阶次在 1500~3500 r/min、4500~6000 r/min、7000~8000 r/min 及 9000~10000 r/min 段均出现啸叫；二级齿轮 6.16 阶次在 3000~6000 r/min 段超标。
经专家组主观评价，该变速箱啸叫在一级齿轮主阶次、二级齿轮主阶次及反拖主阶次均不可接受。测试数据表明：一级与二级主阶次对车内噪声贡献最大，频率集中在 20~5000 Hz，极易被人耳识别。
二、寻根溯源：鱼骨图里的两大真凶
NVH 优化通常有两条路径：控制激励源与阻断传播路径。本次攻关选择从"激励源"——减速器齿轮啮合本身入手。

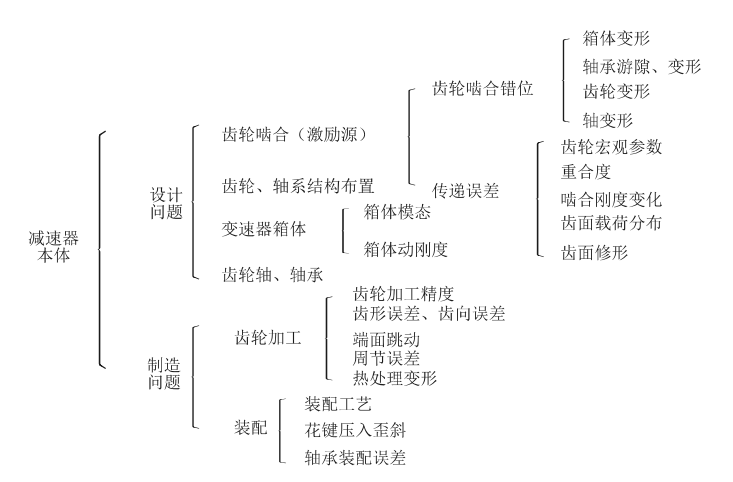

图 2：减速器 NVH 问题影响因素分解

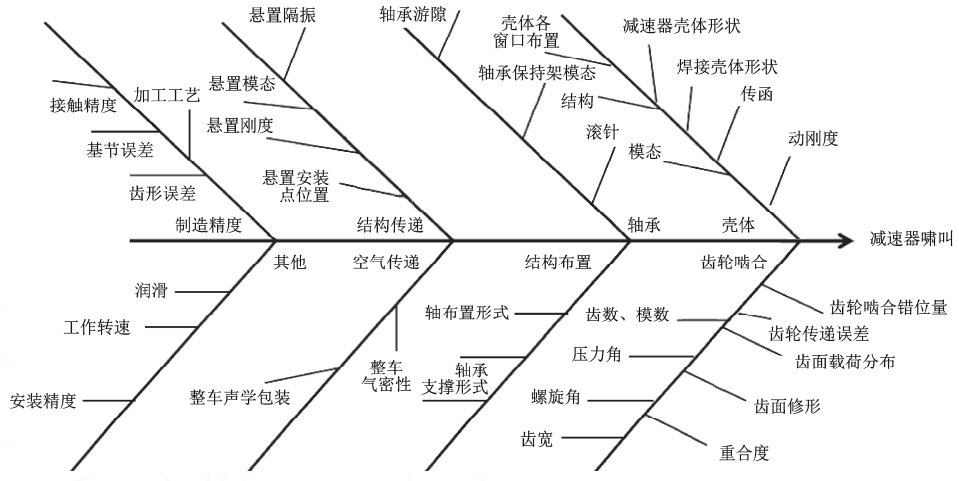

图 3：减速器啸叫产生的可能因子分解（鱼骨图）
通过系统分解，问题锁定在两大核心：
齿轮宏观参数设计不足：模数、齿数、螺旋角、重合度等参数未能充分抑制动态激励；
齿轮微观修形缺失：受载变形、制造误差及热变形导致齿面偏离理论轮廓，传递误差（TE）过大，接触斑点不良。
三、双管齐下：宏观重构 + 微观精雕
3.1 宏观参数优化：用"细高齿"提升重合度
齿轮啮合的重合度直接决定载荷分配的均匀性。重合度越大，单齿载荷越小，传动越平稳，传递误差越低。
优化策略可概括为"四增大、一减小"：
表 1：减速器一、二级齿轮副宏观参数优化前后对比
关键成果：一级齿轮副总重合度由 3.923 提升至 4.969，二级由 3.898 提升至 4.112，为降噪奠定了宏观基础。
3.2 微观修形优化：Masta 仿真下的"齿面整形"
仅靠宏观参数不足以覆盖宽扭矩、高转速下的弹性变形与热变形。团队借助 MASTA 软件 建立 2D 轴系模型与 3D 壳体有限元模型，对齿顶修缘、齿形鼓形量（Ca）、齿向鼓形量（Cβ）及角度误差（fHα、fHβ）进行全工况优化。

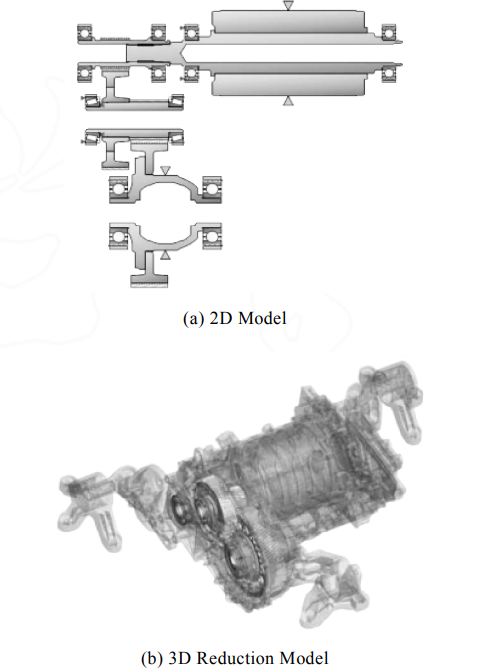

图 5：Masta 建模仿真（2D Model & 3D Reduction Model）
设计目标：
一级齿轮副传递误差 TE < 0.25 μm
二级齿轮副传递误差 TE < 0.5 μm
接触斑点中心位于齿高 H×40% 与齿宽 B×40% 的矩形区域内

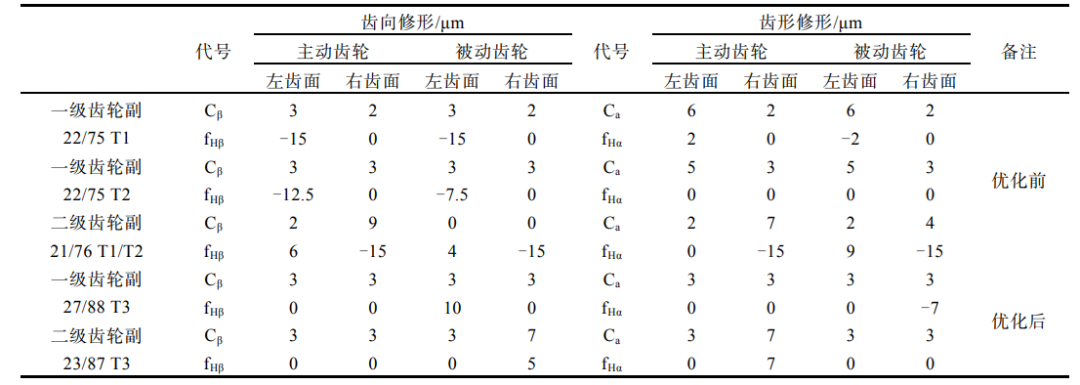

表 2：减速器一、二级齿轮副微观参数优化前后对比

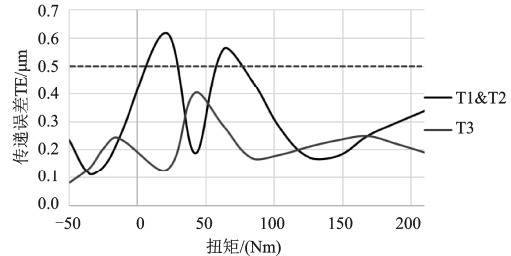

传递误差（TE）对比：

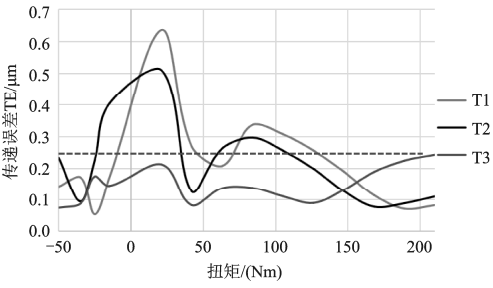

图 5：一级齿轮副优化前 TE 对比
图 6：二级齿轮副优化后 TE 对比
图注：灰色/黑色曲线（T1/T2）为优化前，TE 峰值高达 0.6~0.7 μm；深色曲线（T3）为优化后，全扭矩区间 TE 被显著压低，满足设计目标。

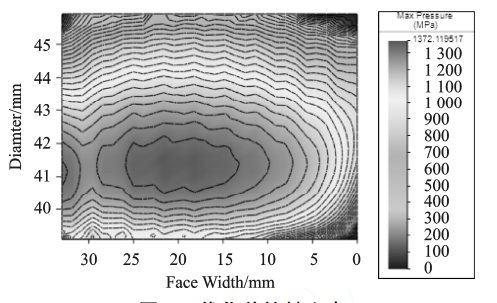

接触斑点对比：

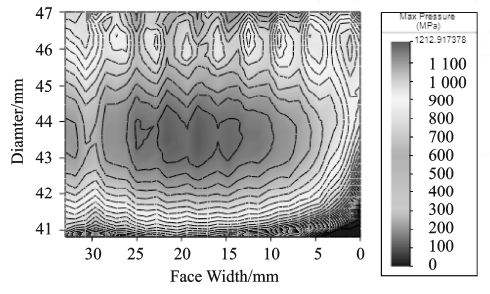

图 8：优化前接触斑点
图注：优化前接触区偏斜且边缘集中；优化后接触斑点明显居中，齿面载荷分布更均匀，既降低噪声又提升疲劳寿命。
四、安全底线：强度校核不能忘
降噪不能以牺牲可靠性为代价。优化后的齿轮与轴承均通过严苛校核：

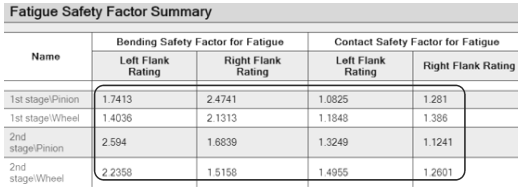

图 9：优化后齿轮强度校核结果
图注：齿根弯曲疲劳安全系数均 > 1.2，齿面接触疲劳安全系数均 > 1.0。

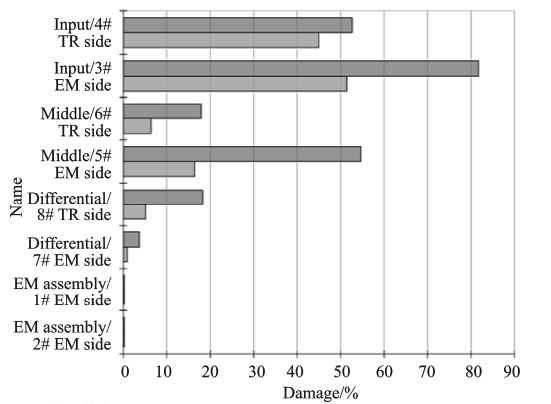

图 10：优化后齿轮轴承强度校核结果
图注：各轴承损伤率均 < 100%，满足设计寿命要求。
五、整车验证：数据说话，耳听为实
按优化后的宏观与微观参数试制齿轮，装配 EDU 总成样机并搭载整车，进行全工况 NVH 复测。

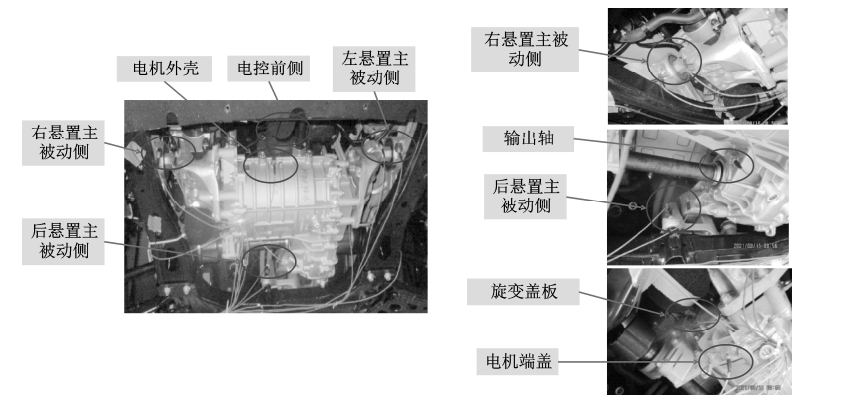

图 11：测试传感器布置位
图注：在电机外壳、电控前侧、各悬置主被动侧、输出轴、旋变盖板及电机端盖等关键位置布置传感器，全方位捕捉噪声振动信号。
5.1 阶次线图对比

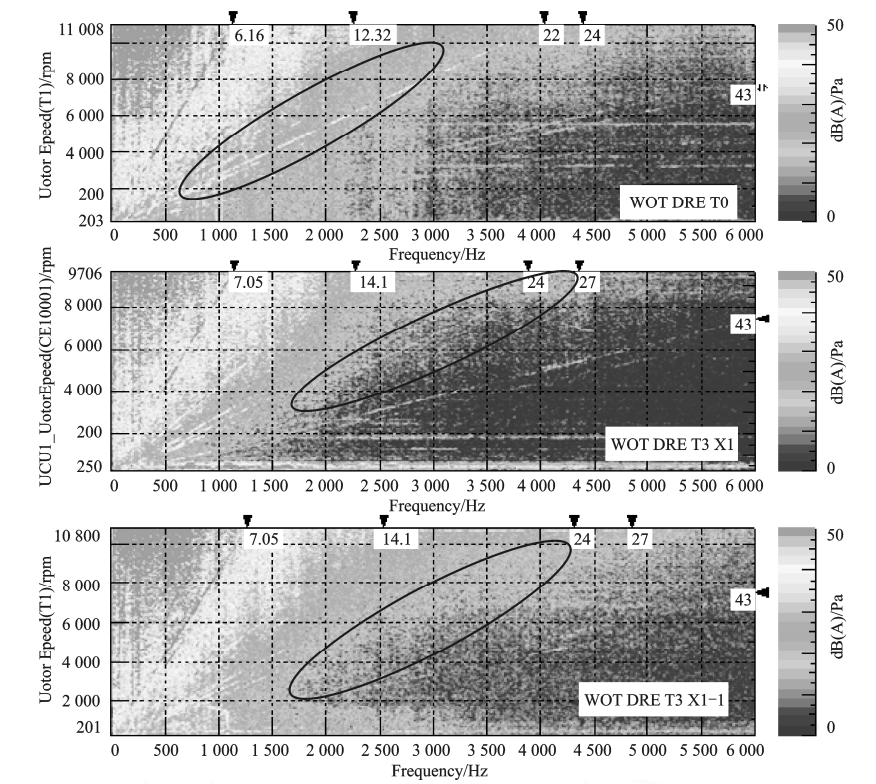

图 13：优化前后齿轮啮合阶次线
图注：优化前（T0）22 阶、6.16 阶等能量脊线明显；优化后（T3）27 阶与 7.05 阶能量显著降低，啸叫特征线几乎"消失"在背景噪声中。
5.2 阶次切片对比

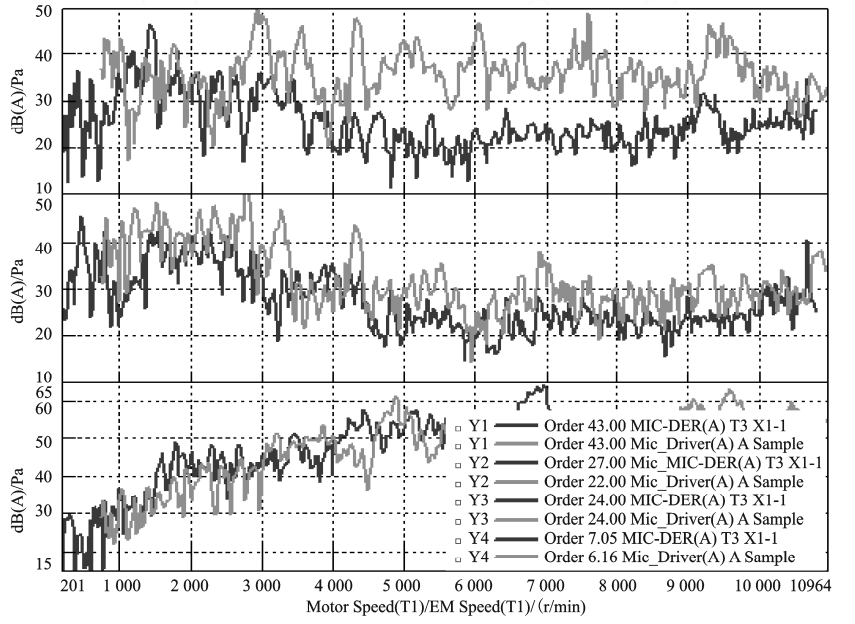

图 14：优化前后车内噪音阶次切片的对比曲线
图注：深色曲线（T3）代表优化后方案。在 201~10964 r/min 全转速范围内，各关键阶次声压级均大幅下降。
5.3 量化成果
表格
| 降低约 20 dB(A) | |
| 降低约 10 dB(A) | |
| 降低约 15 dB(A) |
主观驾评同样证实：优化后变速箱啸叫已优化至可接受水平，高频尖锐感消除，整车声品质显著提升。
六、结语：给电驱 NVH 工程化的三点启示
重合度是硬道理：通过"细高齿"设计（小模数、多齿数、大螺旋角）提高端面与轴向重合度，是从宏观上抑制齿轮啸叫最有效的手段之一。
微观修形补偿变形：在高扭矩、宽转速、大温升的纯电工况下，必须借助 Masta 等专业软件进行系统级微观修形，将传递误差与接触斑点控制在目标范围内。
激励源控制优先：在悬置与声学包优化之前，先把减速器齿轮啮合这一"激励源"做到最优，才能事半功倍。
本次优化方案最终获得客户认可并成功量产，为纯电动高速电驱总成的 NVH 性能开发提供了一条可复 制的工程化路径。
文章来源：《解决某纯电动三合一电驱总成 NVH 问题的方法探究》，陈辉，无锡中车浩夫尔动力总成有限公司，发表于《汽车实用技术》2023 年第 15 期。
关键词：NVH 问题 | 宏观参数优化 | MASTA 仿真 | 微观修形
