Recurdyn多体动力学仿真 - Recurdyn函数案例应用

14天前浏览282

引言:Recurdyn系列属于自学系列,主要监督以及知识笔记。感兴趣的可以评论区讨论学习。

本次主要做一个函数应用的案例分享-挖掘机力学仿真

实现挖掘机工作装置从挖掘到起升一直到倾斜货物的整个过程。

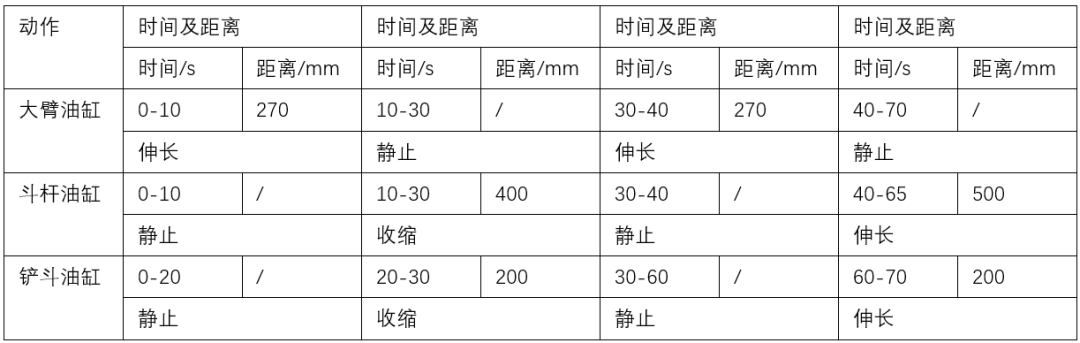

挖掘机整个工作过程,由大臂油缸、铲斗油缸、斗杆油缸的共同协调工作完成的,整个过程中为70s,各油缸的运动位移与时间关系如下:

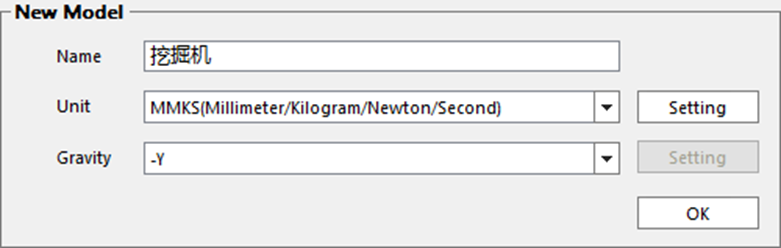

1.启动Recurdyn

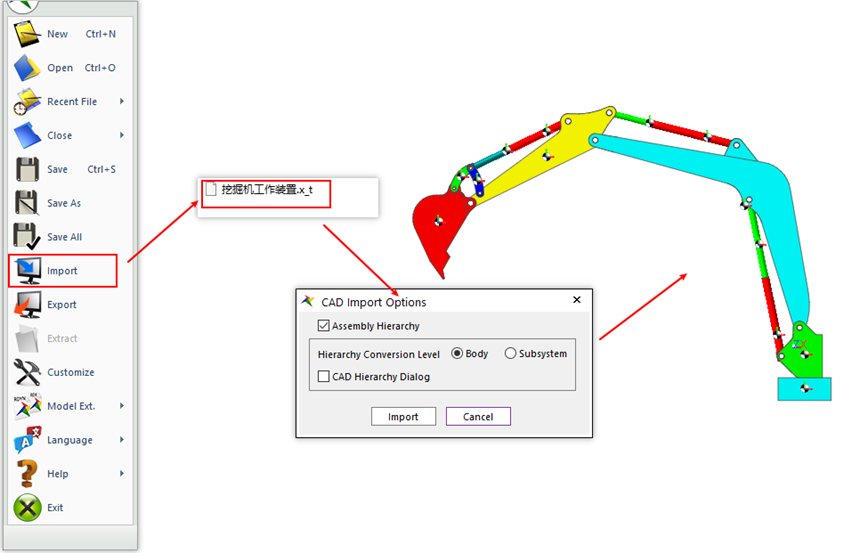

2.导入模型

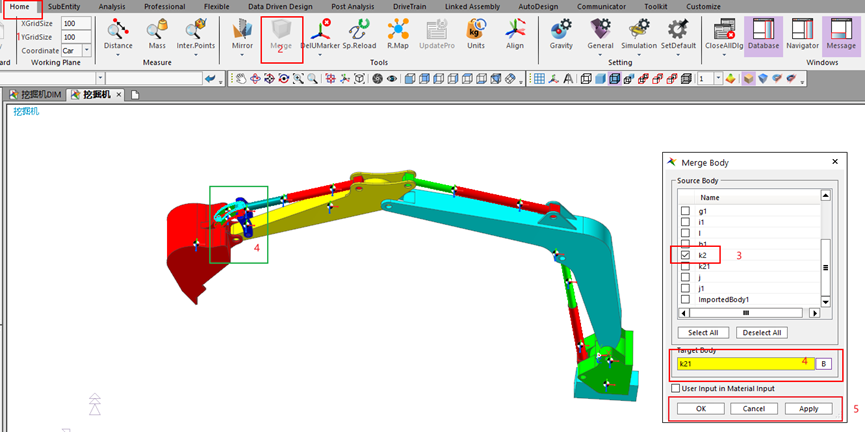

分别合并模型(K2、K21)(j、j1)

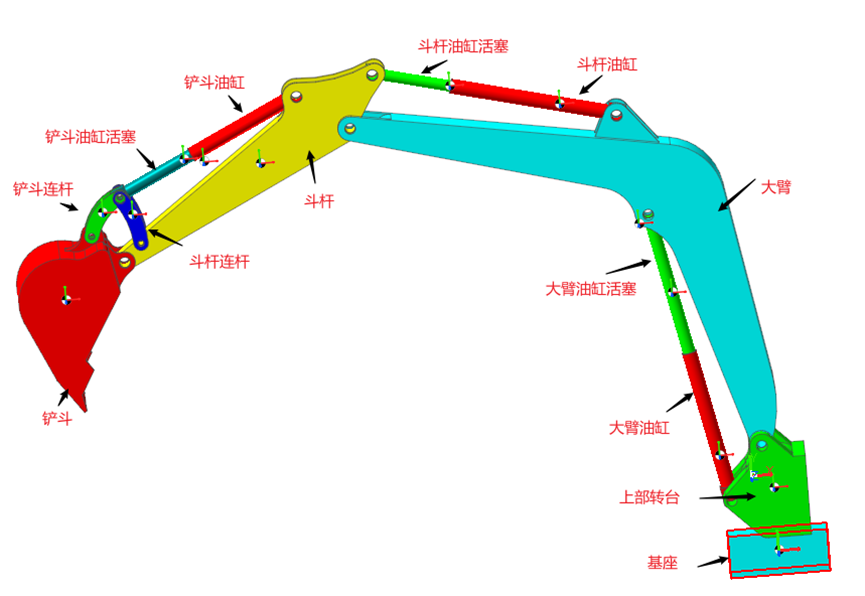

重命名

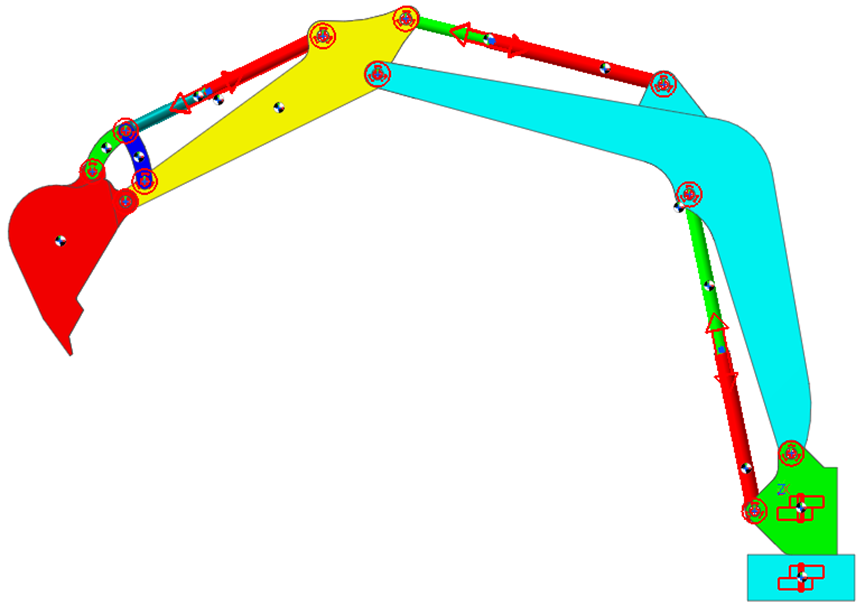

3.创建运动副

基座与大地固定副

基座与上部转台固定副

上部转台与大臂油缸之间旋转副以及其他旋转副(点击A可以多次重复建立)

注意铲斗连杆、斗杆连杆、铲斗油缸活塞处旋转副需要分别创建

油缸和活塞之间的移动副(注意检查移动副方向是否正确)

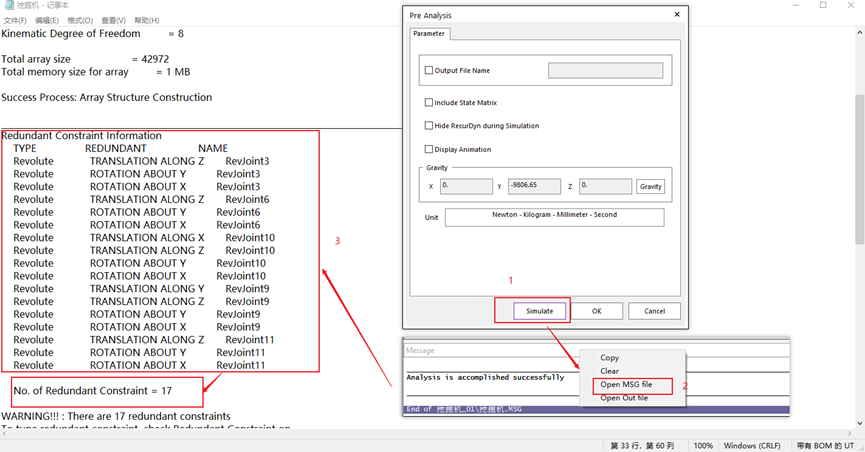

4.消除约束冗余-使用共线约束代替旋转副

Ansys-Simulation Type-Pre Analysis

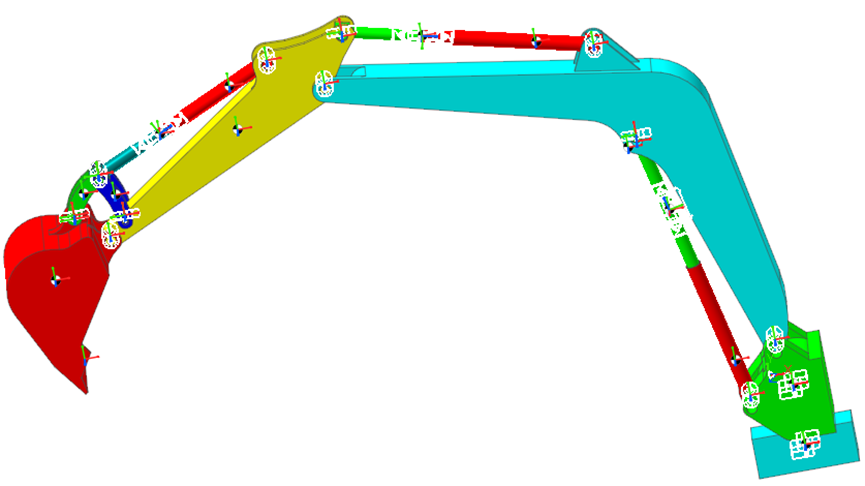

5.修改运动副的位置点

导入模型是XY平民对称的,所以为了更好描述运动副受力,需要把运动副作用点移至XY平面;

将所有转动副的Base Marker 和 Action Marker 的“Origin”坐标值的Z坐标均改为“0”。

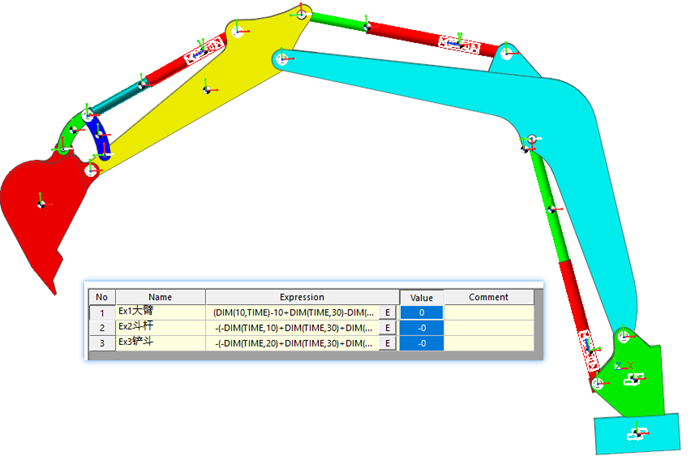

6.创建运动函数

根据各个油缸的运动与时间的关系,使用DIM(X,Y)函数进行描述

大臂油缸

(DIM(10,TIME)-10+DIM(TIME,30)-DIM(TIME,40))*27

斗杆油缸

-(-DIM(TIME,10)+DIM(TIME,30)+DIM(TIME,40)-DIM(TIME,65))*20

铲斗油缸

-(-DIM(TIME,20)+DIM(TIME,30) +DIM(TIME,60))*20

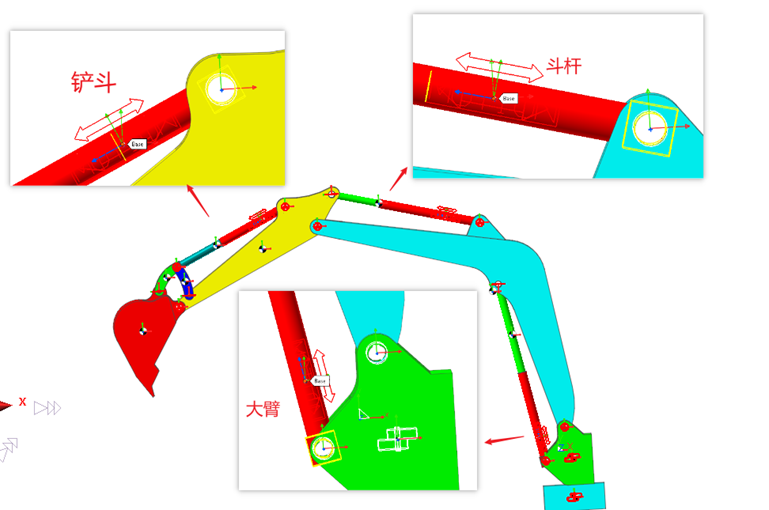

移动副Z方向如下(需要与函数对应,方向不同加负号):

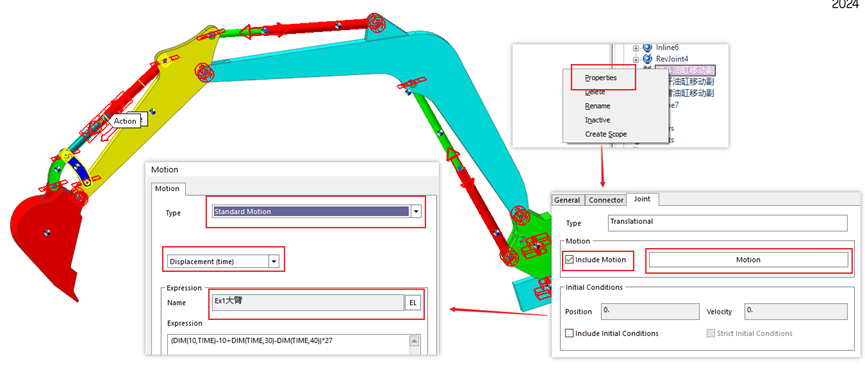

7.调用函数

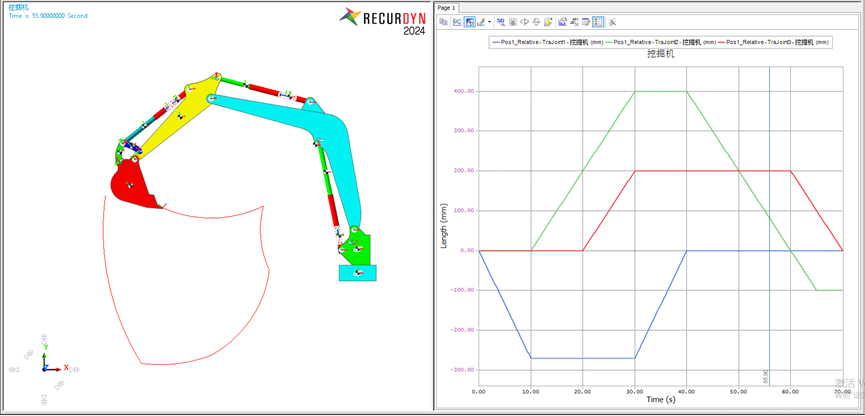

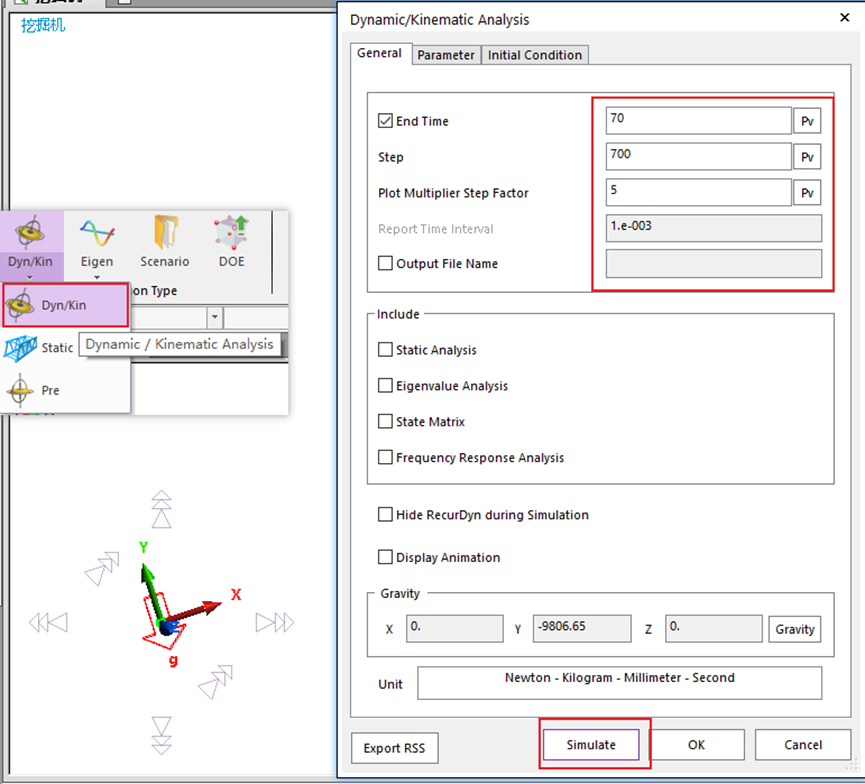

8.仿真&查看结果

查看各移动副的运动位置


PS-各位同学可以自行尝试

使用step函数也可以实现这个动作

大臂油缸

step(time,0,0,10,-270)+step(time,30,0,40,270)

斗杆油缸

step(time,10,0,30,-400)+step(time,40,0,65,500)

铲斗油缸

step(time,20,0,30,-200)+step(time,60,0,70,200)


来源:机电君
