在机械传动的世界里,行星齿轮减速机因其结构紧凑、传动比大、承载能力强等优点,被誉为“动力传输的心脏”,广泛应用于风电、航空、汽车乃至我们身边的气动射钉枪中。然而,这颗“心脏”的寿命,常常被一个无形的杀手所威胁——轮齿的疲劳损伤。
对于每一位齿轮设计工程师或研究者而言,这都是一场与不确定性的博弈。传统的设计流程严重依赖经验公式和安全系数,但面对复杂的交变载荷、微观的应力集中以及材料本身的“脾气”,经验往往力有不逮。而通过物理样机进行疲劳测试,虽结果可靠,却代价高昂:漫长的周期、不菲的物料与试验成本,让迭代优化举步维艰。这就形成了一个典型困境:如何在产品造出来之前,就精准地“看见”应力分布,“算清”疲劳寿命,从而锁定最脆弱的环节?
此时,以ANSYS Workbench为代表的有限元分析软件,便从“辅助工具”升级为“核心引擎”。今天,我们将通过深度解读一篇题为《行星齿轮减速机轮齿仿真受力分析与疲劳寿命预测》的研究论文,来一探究竟:ANSYS Workbench是如何一步步“预演”齿轮的失效,并将仿真结果与经典理论相互校验,最终为解决上述真实工程问题提供确定性的指导。
行星齿轮系统工况复杂,其内部太阳轮、行星轮、内齿圈之间存在时变的啮合接触,力流路径多重,应力状态高度集中。过去的研究多基于理论计算或对模型进行大量简化,得出的强度参数与实际工况常有偏差。而纯粹的实验法(如名义应力法)虽可靠,但,“需要进行大量的破坏性试验,不仅时间长,而且需要大量的投入”。
因此,采用有限元仿真进行疲劳寿命预测,成为平衡精度与效率的必然选择。先前的研究者已利用有限元对齿轮进行静力学分析或结构优化,而本篇论文的进阶之处在于,它对一个具体的工程对象(气动射钉枪减速器行星齿轮组)进行了涵盖瞬态动力学接触、精细网格剖分直至高周疲劳寿命预测的全流程、闭环仿真,为我们展示了一个完整的、可复现的ANSYS Workbench工程应用范例。
核心逻辑链条:提出问题(齿根疲劳风险何在?寿命多长?) → 构建高保真仿真模型(三维建模、材料定义、接触设置、网格划分) → 施加载荷进行瞬态动力学分析(获取应力、应变) → 基于结果进行疲劳寿命预测与安全评估(使用Fatigue Tool) → 得出结论(验证设计、指出优化方向)。
研究思路: 要准确预测疲劳,首先需要一个能反映真实受力状态的应力场。这要求仿真模型必须精确刻画齿轮啮合这一非线性接触行为。
核心方法:

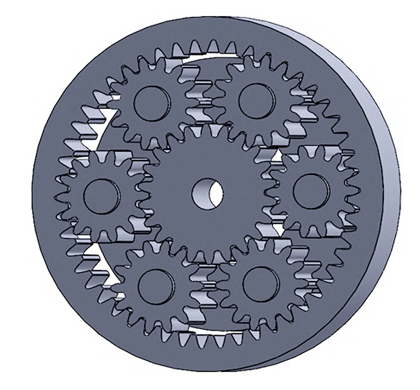

三维建模: 研究使用SolidWorks建立了NGW型行星齿轮减速器的三维模型,并根据分析需求对不影响力学特性的细节(如油孔)进行了合理简化。

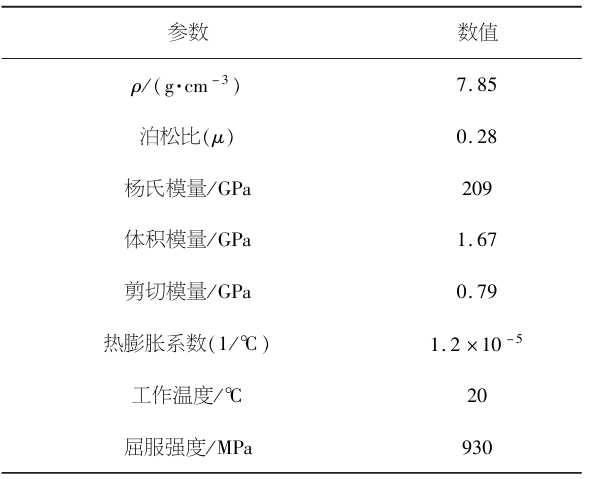

材料定义: 所有齿轮(太阳轮、行星轮、内齿圈)均定义为42CrMo结构钢,这是一种常用的齿轮材料。下表详细列出了其力学特性,如弹性模量209 GPa,泊松比0.28,屈服强度930 MPa,这些是仿真准确性的基础。

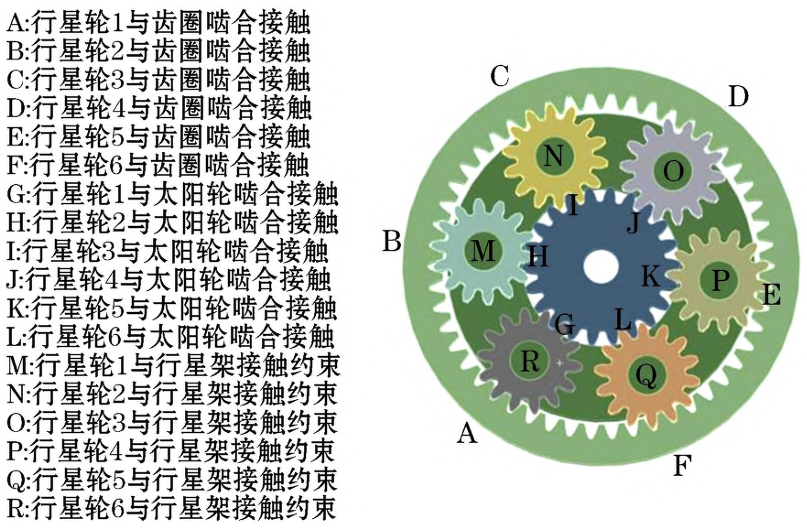

关键设置: 在ANSYS Workbench的Transient Structural(瞬态结构)模块中,将太阳轮与行星轮、行星轮与内齿圈之间的接触关系都纳入计算。这是模拟载荷在行星轮间分配不均、获取真实应力状态的关键一步。
关键结果与意义: 通过精细化建模和全面的接触设置,为后续的受力分析和寿命预测奠定了可靠的数字基础。这一步告诉我们,对于行星齿轮这种多接触副系统,忽略任何一个接触对都可能使仿真结果偏离实际。
研究思路: 在齿面接触区域,应力梯度变化剧烈,需要足够精细的网格来捕捉;同时,合理的约束与载荷是驱动仿真的“方向盘”。
核心方法:

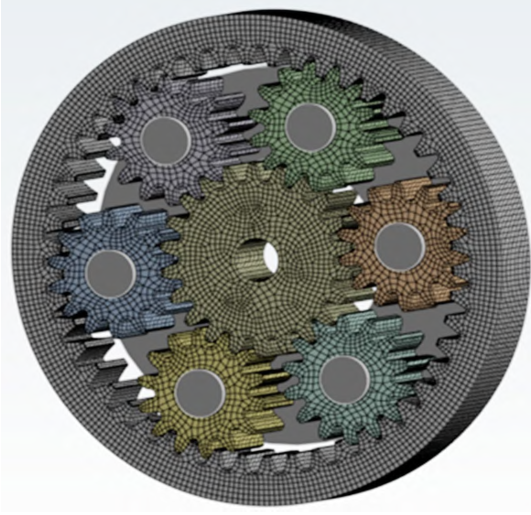

智能网格剖分: 采用四面体网格,并对啮合区域的齿面进行局部网格加密,将尺寸调整至0.3 mm,而其他区域为1 mm。这种“抓大放小”的策略,在保证精度的同时显著提升了计算效率。
边界条件加载: 内齿圈外表面固定;太阳轮内圆柱面施加3800 N·m的扭矩和1 rad/s的转速;在接触设置中使用增强的拉格朗日算法,动摩擦系数设为0.1。
关键结果与意义: 网格展示了一个高质量的混合网格模型,齿面区域网格密集,能够精准解析接触应力。便捷条件图清晰地定义了系统的“运动规则”,模拟了气动射钉枪减速器的真实工作状态。这一步是连接虚拟模型与现实工况的桥梁,其设置的合理性直接决定了仿真结果的可信度。
研究思路: 运行瞬态动力学分析,直接“观察”齿轮在转动啮合过程中,应力如何随时间变化、在哪里集中。
核心方法: 求解后处理,查看等效应力(Von-Mises Stress)云图和接触穿透量云图。
关键结果与结论意义:

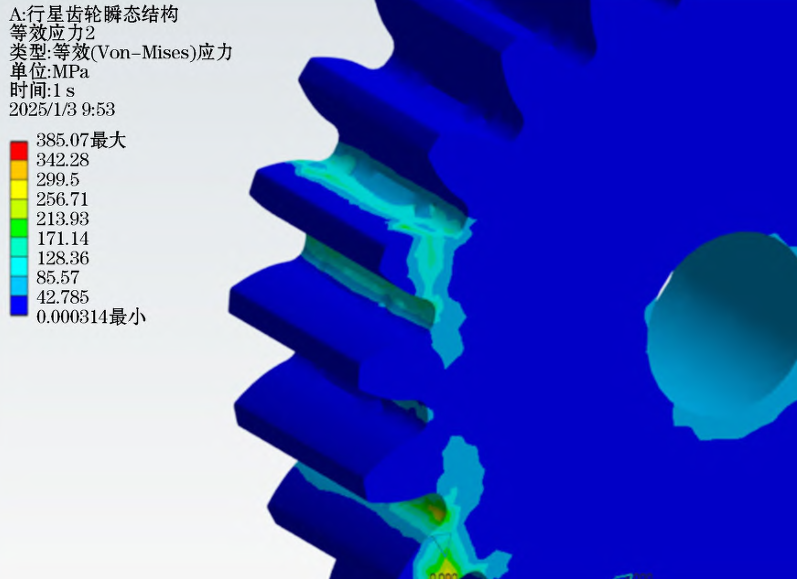

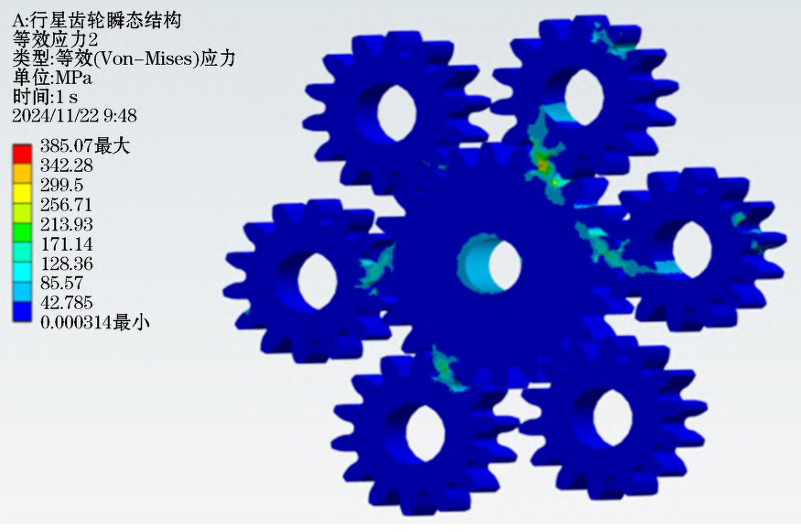

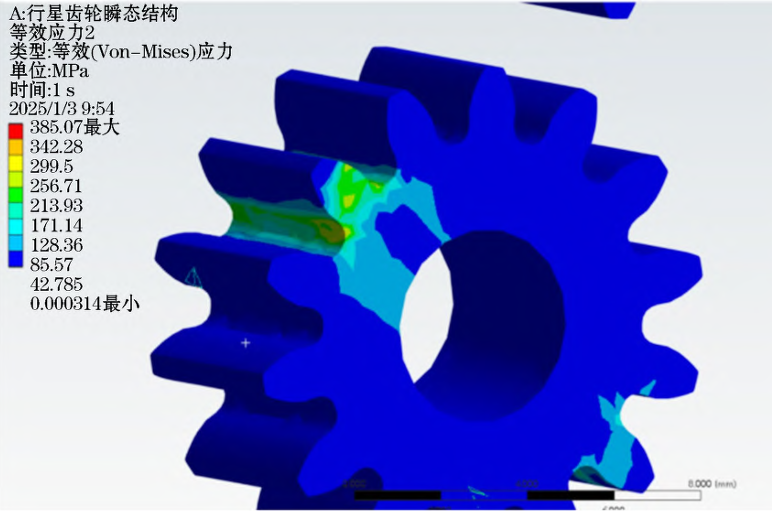

应力集中点锁定: 等效应力云图清晰显示,最大接触应力(385.07 MPa)出现在太阳轮与单个行星轮啮合的齿根部位。行星轮齿根处的应力也高达342.28-385.07 MPa。这直观地回答了“哪里最危险”的问题——齿根是绝对的应力集中区和主要潜在失效部位。
安全性初步判断: 计算得到的最大应力(385.07 MPa)远小于42CrMo材料的屈服强度(930 MPa)及许用应力(~845 MPa),从静强度看是安全的。

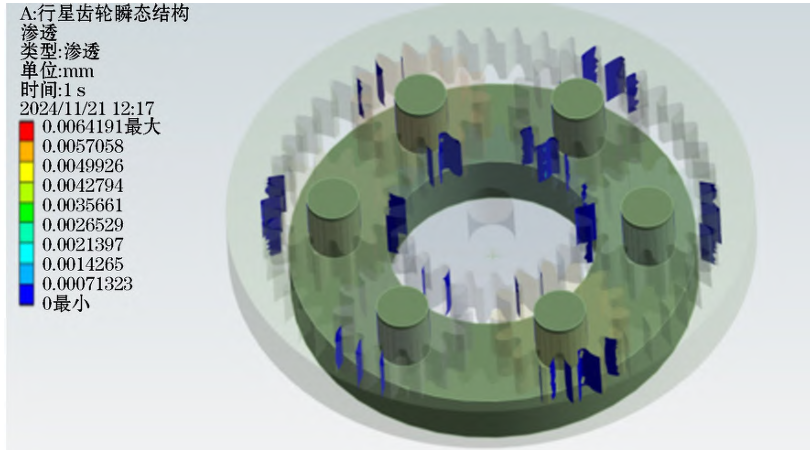

啮合状态验证: 接触穿透云图显示,最大穿透量仅约6.4×10⁻⁶ m,量级极小,表明齿轮在运动中啮合良好,不会发生胶合失效,仿真模型是合理的。
研究思路: 静强度过关,不代表长久耐用。需基于应力结果,运用疲劳理论预测其在高周循环载荷下的寿命。

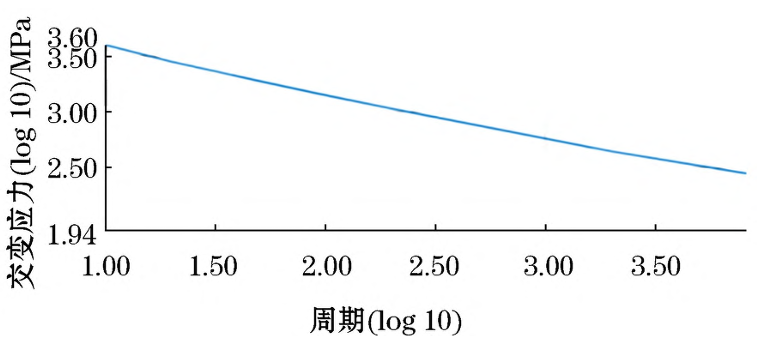

核心方法: 使用ANSYS Workbench内置的Fatigue Tool模块,基于线性累积损伤理论和材料的S-N曲线(论文中提供了42CrMo的S-N曲线),进行应力-寿命分析。设定载荷类型、比例因子,并给定设计目标寿命(10^6小时)。
关键结果与结论意义:

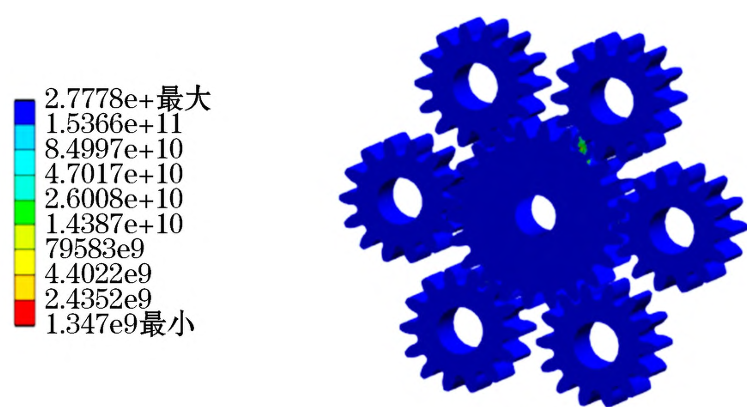

寿命云图揭示“长寿”秘密:疲劳寿命分布云图显示,太阳轮的最小疲劳寿命高达1.347×10^9小时,远超10^6小时的设计要求。这意味着在该载荷下,太阳轮属于高周疲劳破坏范畴,其寿命极其漫长,可靠性很高。

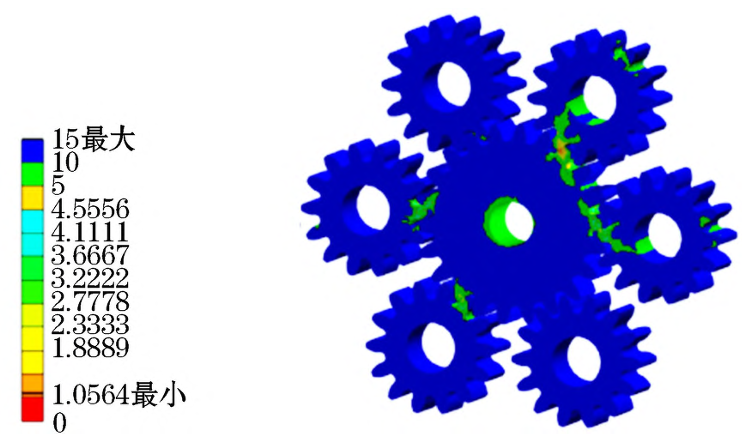

安全系数云图指出“短板”: [插入图11]的安全系数分布云图与应力云图高度一致。整个系统的最小安全系数为1.06,恰好出现在应力最大的太阳轮齿根区域。虽然大于1,满足基本安全设计要求,但也明确指出了最薄弱、最值得优化的区域,为设计改进提供了精准的“靶点”。
核心结论: 该行星齿轮组主要失效模式为齿根弯曲疲劳;整体安全但有余量(最小安全系数1.06);太阳轮的高周疲劳寿命对选材和加工工艺极为敏感。
研究思路: 仿真结果是否靠谱?需要用经典理论进行交叉验证。
核心方法: 利用赫兹接触应力公式,计算理论接触应力,并与仿真结果对比。

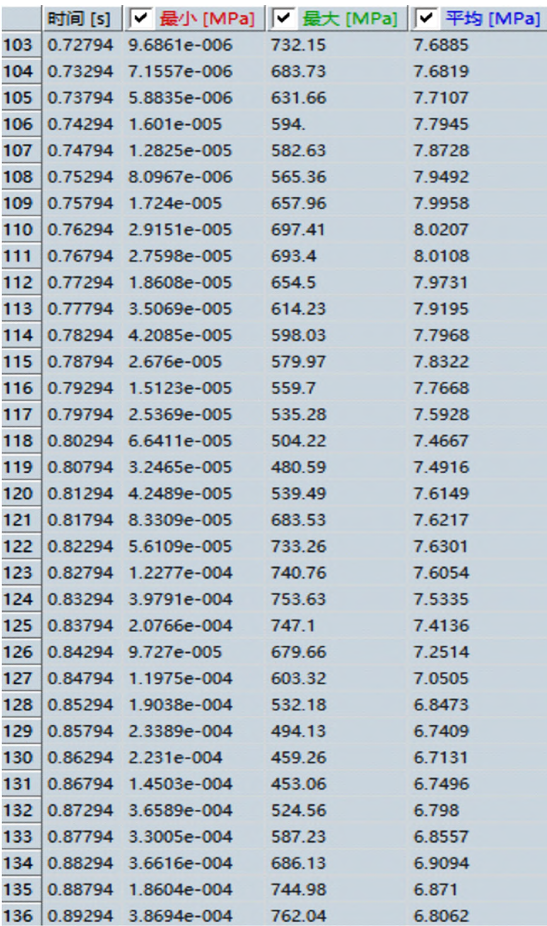

关键结果与结论意义: 理论计算得到的最大接触应力约为753 MPa。从的仿真数据表中可以看到,在0.83294秒时刻,仿真得到的最大等效应力为753.63 MPa,两者高度吻合。这一校验至关重要,它证明了仿真模型在力学本质上抓住了核心规律,其结果是可靠、可信的。这给了工程师们应用仿真替代部分理论计算和试验的充分信心。
这项研究为我们提供了一个利用ANSYS Workbench解决复杂机械系统疲劳寿命问题的标准范式。其价值不仅在于给出了特定齿轮组的安全系数和寿命,更在于展示了完整的仿真工作流如何攻克工程痛点:
创新性与实用性: 它超越了简单的静力学分析,实现了“瞬态接触分析 + 高周疲劳寿命预测”的一体化求解,直接回答了设计师最关心的寿命与安全问题。其对齿轮间多种啮合关系的精细考虑,使得结果更贴近真实工况。
对ANSYS使用者的启示:
模型是基础: 准确的几何、合理的简化和正确的材料属性是成功的第一步。
网格与接触是关键: 接触区域需要局部网格细化,接触对设置必须完整,算法(如拉格朗日法)选择要合适。
后处理是宝藏: 不仅要看应力云图,更要善于利用Fatigue Tool等专业模块进行深度挖掘,得到寿命、安全系数等直接指导设计的指标。
校验增加可信度: 用理论公式或简单试验对关键结果进行校验,是建立仿真自信心的不二法门。
对机械设计与科研的深远影响:
设计范式变革: 推动齿轮设计从“经验+安全系数”的保守模式,转向“仿真预测+精准优化”的敏捷模式。工程师可以快速评估不同材料、齿形参数、热处理工艺对疲劳寿命的影响。
优化方向明确: 本研究明确指出,齿根是优化重中之重。后续可针对此区域进行齿根圆角优化、喷丸强化等仿真,以提升最小安全系数,在轻量化和可靠性之间找到最佳平衡点。
科研可拓展: 此范式可进一步扩展至考虑齿轮修形、热-力耦合、磨损预测等更复杂的多物理场分析,或用于研究在变速、变载等更复杂工况下的齿轮系统可靠性。
