从井径椭圆读懂垮塌：breakout宽度、方位与“假扩径”

从井径椭圆读懂垮塌：breakout宽度、方位与“假扩径” 现场作业示意图

多臂井径或成像中的椭圆不一定都是应力崩落。真breakout应具备双侧性、方位稳定、边界粗糙和与应力模型一致等组合特征。

四臂井径显示一个方向变大，报告立即用于反演水平应力。若工具偏心、键槽或泥饼造成假椭圆，错误方位会传入后续所有轨迹和密度设计。

真正困难的不是列出可能原因，而是在信号互相耦合、测量有迟到、作业状态不断切换时，判断哪条因果链仍站得住。说白了一句话：建立测量质量—几何特征—应力一致性三级门槛，只对合格breakout反演方位与宽度，并报告工具分辨率。

文章采用“成像证据质控型”结构组织证据。所有数值均为教学示意，不是现场实测，不得作为设计参数；具体井的井控、解卡、堵漏、震击、密度和设备动作必须执行项目批准程序。

四臂井径显示一个方向变大，报告立即用于反演水平应力。若工具偏心、键槽或泥饼造成假椭圆，错误方位会传入后续所有轨迹和密度设计。

这种复杂工况，最容易犯的错就是把“看着像”当成“就是”。我先把主判断思路摆出来：建立测量质量—几何特征—应力一致性三级门槛，只对合格breakout反演方位与宽度，并报告工具分辨率。同时保留替代解释——键槽、工具偏心、螺旋井眼或水力冲蚀。只有当两套解释被放在同一时间轴、同一井深和同一作业状态中比较，现场动作才有可复核的依据。

一分钟判断框架

先看：双侧扩径在深度连续、方位稳定且与工具旋转无关。

再问：键槽、工具偏心、螺旋井眼或水力冲蚀能否用更少假设解释同一组数据？

最后决定：先做不会破坏原始状态、可回退、且有明确观察窗的动作；安全边界先于诊断完整度。

本文采用“成像证据质控型”结构。核心不是背结论，而是让每一个判断都能回到原始测量、工况切换、变量范围和停止线。

教学段首次四臂井径一向扩径18%，另一向接近钻头尺寸，看似椭圆崩落。

重复测程工具姿态变化后“扩径方位”转动35°，声波成像也不见双侧粗糙边界；证据更支持偏心/接触问题。

该段不能用于应力反演，宁可标为未知也不制造精确SHmax方位。 所有数值均为教学示意，不是现场实测或设计参数。

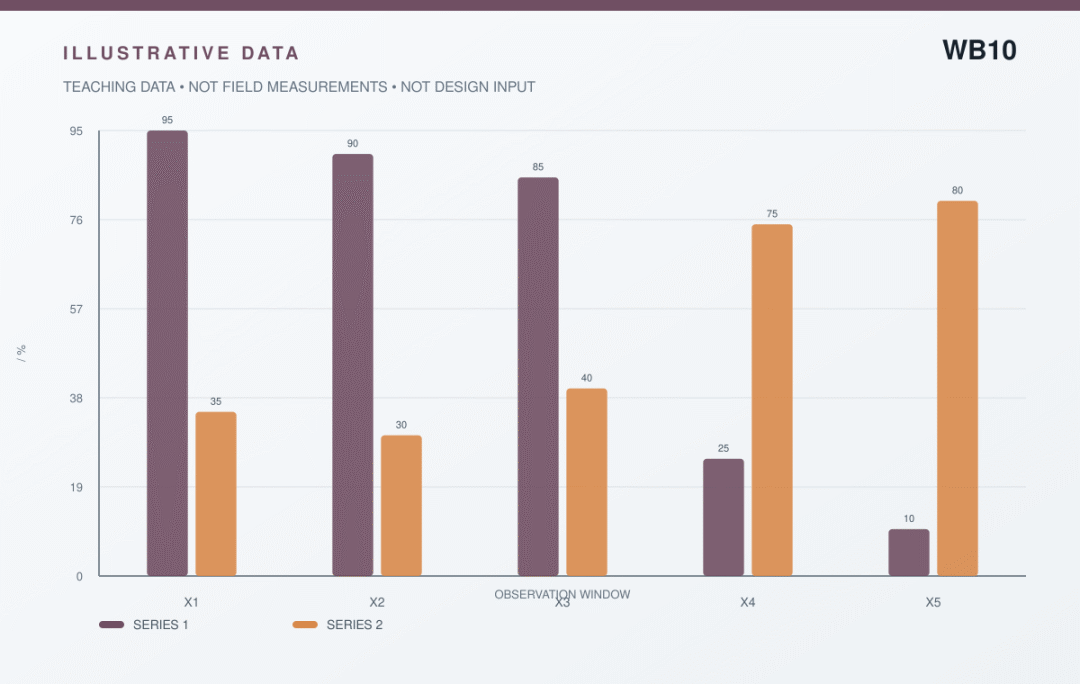

真breakout与三类假扩径的特征评分

案例不是“算出一个数”，而是完成三次检验

基线检验：先证明比较点的排量、井深、温度、流变、工具状态或载荷条件可比。基线不对，那变化量根本没物理意义。

敏感性检验：把方位稳定性推到合理不利范围，观察主结论会不会翻转；要是稍微动一下就翻了，那就别给单值结论，给个区间。

动作检验：动作后必须观察足够长的压力传播、机械响应或循环迟到。只有双侧扩径在深度连续、方位稳定且与工具旋转无关按预期回归，同时没有触发新的安全代价，这才算闭环。

单个信号只能帮你给可能性排个序，不能直接拍板说就是这个原因。靠谱的证据至少得从三个地方来：原始测量、物理响应、还有作业事件。下面五行分别写清“看到什么、可能是什么、怎样复核、下一步做什么”。

三条证据质量规则

第一，时间对齐。井下发生、PWD记录、地面接收、返出到达和人工采样是不同时间；你要是不做传播时间和滞后修正，先后顺序都能给你搞反了。

第二，保持独立。两条曲线如果共用同一个传感器、同一个模型输入或同一罐量换算，那它俩根本不算两条独立证据。至少得加一条不同物理链路的核验。

第三，保留替代解释。本文最需要主动检验的是“键槽、工具偏心、螺旋井眼或水力冲蚀”。验证动作要先做最小的，别上来就大改参数——不然你改完之后，两种机理的响应混在一起，更分不清了。

机理分析必须把“驱动—传递—可观察响应—可控动作”这四段链说清楚。中间哪一段要是只能靠猜，那就把结论降成“候选”。对本题而言，四个关键环节如下。

周向相隔约180°且可沿深度连续。

与狗腿、起下钻和高侧位置相关。

重复测程/姿态变化可识别。

周期性而非固定应力方向。

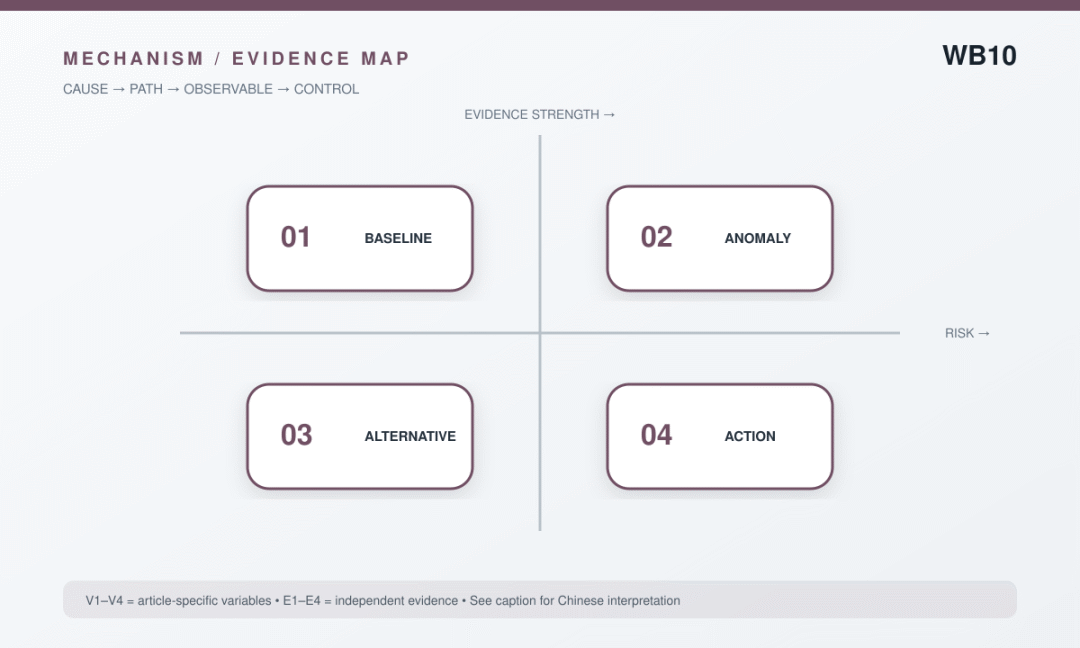

从井径椭圆读懂垮塌：breakout宽度、方位与“假扩径”的机理—证据映射图

把公式当成检查清单，而不是答案机器

覆盖率、臂接触、工具姿态与重复性

对称角、宽度和深度连续性

不同测程/工具旋转下的方位散布

预测与实测方位/宽度差

公式最大的用处，是告诉你哪些输入一变，结论就翻。成像/井径质量决定驱动量级，扩径双侧性决定传递条件，方位稳定性提供现场响应，而应力模型一致性约束动作是否仍处于可解释区间。四者若不在同一深度、时间和工况上，计算得再精细也只是“数字一致”，不是物理闭合。

还有个容易被忽略的点叫“负证据”：如果真breakout形成双侧压剪区成立，却没有出现它应当带来的双侧扩径在深度连续、方位稳定且与工具旋转无关，应主动降低该假设权重，而不是再增加一个自由系数把模型拟合回来。

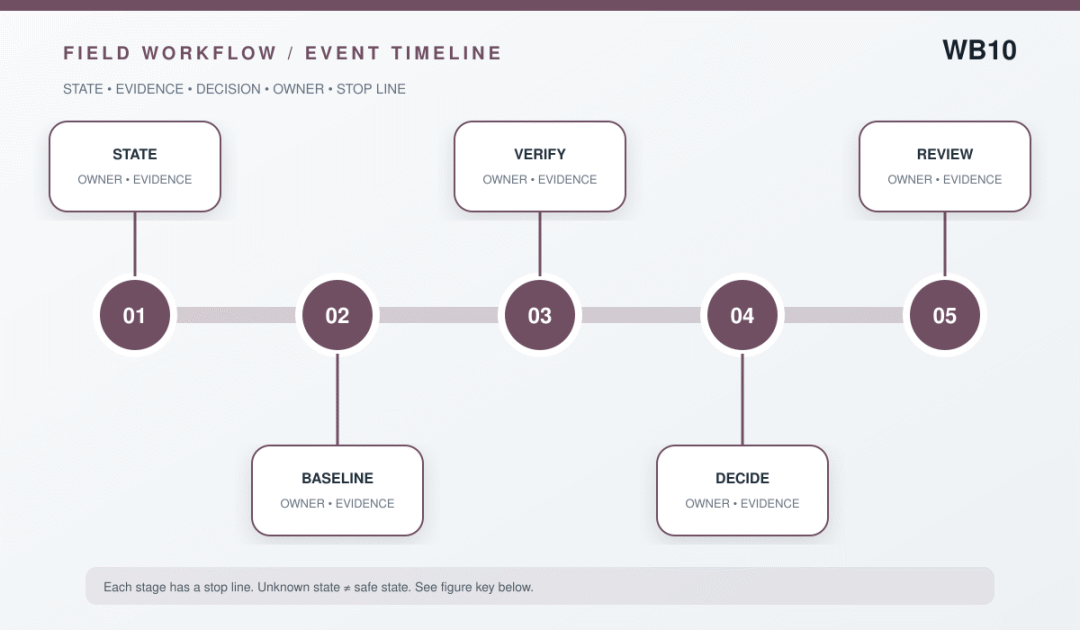

从井径椭圆读懂垮塌：breakout宽度、方位与“假扩径”的现场事件链与操作节奏

先把本次判断服务的动作、井段、作业状态和授权边界写清，别拿“情况复杂了”当问题定义。

冻结异常前后至少一个稳定窗口，统一井深、泵冲、排量、转速、钻压、钩载、扭矩、返量和池体积的时间基准。

先按工具说明做覆盖、姿态、臂接触和重复性质量分级。

提取双侧性、中心方位、宽度、边界纹理和深度连续性五个特征。

用狗腿、起下钻部件坐标、水力和扭矩周期主动检验替代解释。

只用高质量段校准应力，并将剔除段与原因写入解释成果。

用第二种独立证据复核“双侧扩径在深度连续、方位稳定且与工具旋转无关”，并做同工况回放，确认变化不是操作切换或传感器漂移。

记录假设版本、动作、观察窗、回退条件和责任人；证据冲突或者越过停止线了，马上升级。

为什么要把“动作后观察窗”写进程序

动作发生后，压力传播、管柱受力释放、颗粒返出和地面采样具有不同时间尺度。你要是第一条曲线还没稳就切第二个动作，最后只能得到一段分不清谁是谁的混合响应。观察窗应至少覆盖本题的主响应——双侧扩径在深度连续、方位稳定且与工具旋转无关——以及一个独立复核量。

真正能用的现场记录，不是“已处理、情况好转”这种废话，而是“在何种井深和工况，以什么授权动作改变了哪个变量；经过多长观察窗，哪些原始量回到什么包络；如果没有恢复，下一条回退条件是什么”。

成像/井径质量有来源、单位、采样频率和校准状态。

扩径双侧性与异常时刻处在同一井深和作业状态。

方位稳定性至少给出基线、变化量和合理不利范围。

应力模型一致性未被一个自由系数“吸收”全部偏差。

“双侧扩径在深度连续、方位稳定且与工具旋转无关”持续时间与传感器分辨率相容。

至少一个替代解释——键槽、工具偏心、螺旋井眼或水力冲蚀——已被主动检验。

动作后的观察窗足以覆盖压力传播、循环迟到或机械响应时间。

井控、设备额定、钻具强度和HSE停止线在班前会中可见。

四类不确定性必须分开写

测量不确定性：量程、采样率、零点、泵效、罐容标定与人工记录；空间不确定性：传感器离钻头距离、井眼扩大、卡点和来源区间；时间不确定性：遥测、压力传播、颗粒lag和停泵储集；模型不确定性：强度准则、流变模型、摩阻、边界条件和参数相关性。

把四类误差混成一个“安全系数”，那就失去管理意义了。更好的做法是给每类误差都设一个最不利场景，然后问：哪一类误差最容易让当前结论翻？补数据和现场核验就优先针对它。

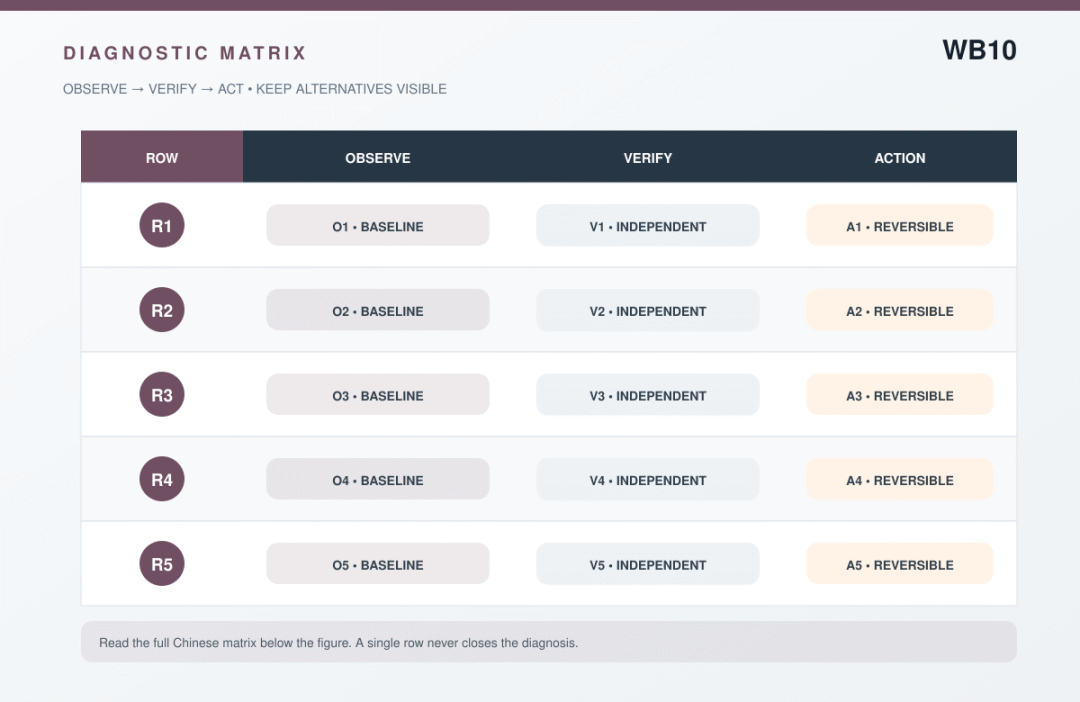

从井径椭圆读懂垮塌：breakout宽度、方位与“假扩径”的观察—核验—动作矩阵

这个矩阵的价值，不是把原因列全，而是约束动作顺序。对“双侧扩径在深度连续、方位稳定且与工具旋转无关”，优先选择能让主假设与“键槽、工具偏心、螺旋井眼或水力冲蚀”产生不同响应的核验；如果两种机理对同一动作反应相同，这个动作没有诊断区分度。

数据冲突的时候，别简单搞少数服从多数。应先检查采样率、单位、井深映射、传感器量程和操作日志，再判断是否存在两个机理同时发生。复杂井况中，“混合机制”往往比强行选一个唯一原因更符合事实。

异常前稳定基线已截取

井深与作业事件已对齐

成像/井径质量已核对

扩径双侧性已核对

第二证据已获取或标记未知

替代机理已列入诊断表

最小可逆动作与观察窗已批准

停止线、回退条件和责任人已确认

建议将这八项放进班前会、司钻台事件卡或数字日报。哪一项只能答“未知”，就得说清楚这个未知对风险等级和动作授权有啥影响。

所有椭圆井眼都叫breakout：偏心和键槽可伪装。

低质量段也参与应力统计：会污染方位。

宽度直接线性换SHmax：还依赖强度和模型。

剔除段不留记录：后续无法复核偏差。

把提高密度当作所有垮塌的单一答案：应力方位、弱面、水化、渗流、温度、时间和井眼扰动共同决定失稳；任何密度或体系调整必须先校核井控、漏失和完整性窗口。

这些错误看着不一样，根子通常就三个：把状态词当机理、把单点当趋势、把动作当证据。现场复盘如果只追问“谁判断错了”，很难改进；应改问“哪个数据链在什么时候断了，为什么当时没有被看见”。

如果不采取动作，最先失去的安全裕度或可观测性是什么？

“双侧扩径在深度连续、方位稳定且与工具旋转无关”由哪一个原始测量直接支持，而不是由模型二次推断？

成像/井径质量与扩径双侧性是否真正同工况、同深度、同时间基准？

键槽、工具偏心、螺旋井眼或水力冲蚀能否解释当前数据，最小成本的证伪检查是什么？

把方位稳定性推到合理不利值后，当前结论会不会翻转？

停止、保持、复核和升级分别由谁授权，记录在哪里？

高质量复盘，不是追求把所有异常都编成一个漂亮故事，而是把当时存在的竞争假设、被排除的理由、还没解决的未知都留下来。这样下一口井碰到类似信号，你才有可迁移的提前量。

成像解释用于地质力学校准，不能独立授权密度或轨迹调整；质量不合格或替代解释未排除时必须保留未知。

若原始测量不可用、两个关键证据互相矛盾，或动作后的响应落在模型包络之外，应将状态从“已诊断”退回“未知”，由现场授权链重新评审。

下面列的是行业标准、官方手册和原始研究。引用是帮你理解方法边界的，具体版本和适用范围得按项目要求来核验。

1. IADC Drilling Manual，第13版（2025）

2. IADC Drilling Practices：复杂问题、井眼清洁与失稳

3. Geofluids：硬脆页岩时效坍塌HMC模型

4. GJI：基于井壁崩落与诱导裂缝解释水平应力方位

5. Al-Ajmi与Zimmerman：Mogi–Coulomb准则下的直井稳定性

6. Geofluids：井眼狗腿严重度对钻进摩阻的影响

如果这篇文章你只记一条，就是：建立测量质量—几何特征—应力一致性三级门槛，只对合格breakout反演方位与宽度，并报告工具分辨率。复杂问题的价值不在于事故后列出十个可能原因，而在于异常初期就知道该保存什么、先排什么、哪个动作最有区分度、何时必须停手。

把成像/井径质量、扩径双侧性、方位稳定性与应力模型一致性纳入同一事件卡，下一次同类信号就不再从零开始。现场知识只有被结构化、量化、而且允许被反驳，才能变成组织能力。
