深度解析:CAE 仿真中的蠕变(Creep)模型与工业应用实践

14天前浏览284

引言

在高温高压环境下,材料的行为会变得异常复杂。作为 CAE 工程师,理解“蠕变”不仅是为了通过强度校核,更是为了预测结构的服役寿命。本文将从理论基础、核心模型到工业标准(如 ASME),全面解析如何在仿真中处理蠕变问题。



目录


什么是蠕变

蠕变(Creep)是指材料在应力作用下(尤其是在高温下),随时间增加而产生的永久变形。即使载荷恒定,应变也会缓慢增加,最终导致失效。

这就是为什么在设计阶段,必须对涡轮叶片、锅炉管、压力容器组件及热锚固件等高温服役零件进行蠕变评估。

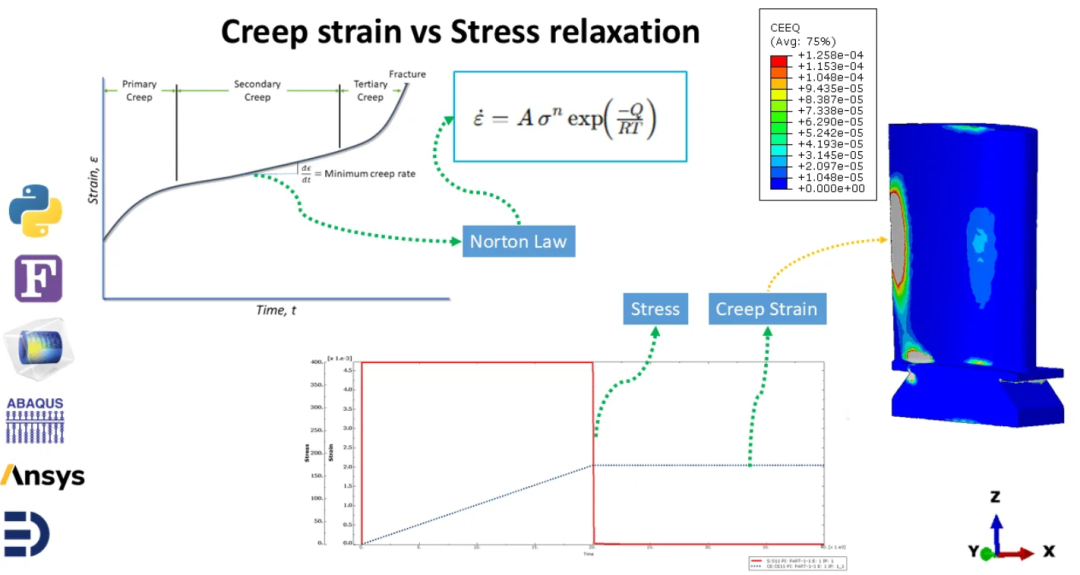

蠕变的三阶段

在恒定应力和温度下,蠕变通常表现为三个阶段:

  1. 初始阶段(迁移蠕变,Primary): 随着加工硬化的发生,蠕变速率逐渐降低。

  2. 第二阶段(稳态蠕变,Secondary): 蠕变速率几乎恒定,通常用于寿命预测。

  3. 第三阶段(加速蠕变,Tertiary): 蠕变速率急剧增加,最终导致断裂。


温度如何影响蠕变规律

蠕变对温度极其敏感。通常使用类似 Arrhenius 的公式作为倍增因子:

其中 Q 为活化能,R为气体常数,T 为绝对温度。在 CAE 实践中,前置因子和其他参数通常设为温度相关,以反映高温下蠕变的加速效应。


CAE 中常用的核心蠕变模型

1. Norton(幂律)模型 - 稳态分析

适用于拥有稳态数据且关注第二阶段蠕变的情况。

2. 时间硬化与应变硬化 - 捕捉瞬态

  • 时间硬化 (Time-hardening):


  • 应变硬化 (Strain-hardening): 将变化率表示为当前应变的函数。

    当初始(瞬态)行为显著且需要简单拟合时非常有用。

3. 双曲正弦(Sinh)/ 指数应力定律

捕捉高应力敏感性,适用于高应力下蠕变迅速增加的情况。

4. 统一粘塑性模型 (Unified Viscoplastic Models)

如 Perzyna、Chaboche、Anand 模型。将蠕变与塑性及循环效应耦合,对于蠕变-疲劳及复杂载荷路径的分析至关重要。


Theta预测法

这是一种紧凑的数学形式,通过应力和温度相关的系数 v_i,可以拟合从初始到第三阶段的整个蠕变曲线:

在有限元分析(FEA)中,它非常适合利用短期实验数据预测长期行为。



CAE-软件如何应用这些模型

  • 热-力耦合: 先进行热分析(稳态或瞬态),然后将温度场映射到结构模型中。

  • 材料输入: 提供随温度变化的蠕变系数、持久断裂曲线,必要时编写用户子程序(如 Fortran CREEP 子程序)。

  • FEA 实践建议:

    • 在初始和第三阶段使用较小的时间步长。

    • 在应力集中区域和焊缝处加密网格。

    • 针对粘塑性响应调整收敛容差。


工程清单:蠕变与寿命评估

  • [ ] 数据收集: 获取不同温度/应力下的蠕变曲线和断裂时间。

  • [ ] 模型选择: 稳态用 Norton,全曲线用 Theta,蠕变-疲劳用统一粘塑性模型。

  • [ ] 仿真模拟: 执行热-力耦合分析,使用温度相关属性。

  • [ ] 寿命评估: 将蠕变应变/速率与允许限值对比,利用断裂曲线或 FFS(服役适用性)方法估算剩余寿命。

  • [ ] 报告结论: 展示应变云图、应力重新分布情况及维护建议。


工业项目案例:CAE + 蠕变 + ASME 背景

1. 电站锅炉管与集箱 (ASME BPVC Section I)

  • 核心挑战: 多年运行导致管道下垂、椭圆化。

  • CAE 应用: 热瞬态分析(启动/停机)→ 蠕变分析

    →预测管道间隙损耗和断裂时间。

2. 高温压力容器 (ASME BPVC Section VIII Div 1/2)

  • 核心挑战: 石化反应器在持续高压高温下的焊缝蠕变及泄漏风险。

  • CAE 应用: 研究喷嘴、鞍座等局部应力集中,评估应力重新分布和棘轮效应。

3. 燃气轮机叶片与轮盘

  • 核心挑战: 离心应力与高温耦合导致的蠕变-疲劳交互作用。

  • CAE 应用: 旋转结构分析,使用高级双曲正弦或自定义模型预测检查周期。

4. 核能组件 (ASME Section III)

  • 核心挑战: 极长期的暴露要求极其保守的寿命估算。

  • CAE 应用: 高保真蠕变仿真,结合规范要求的安全裕度进行合规性检查。
